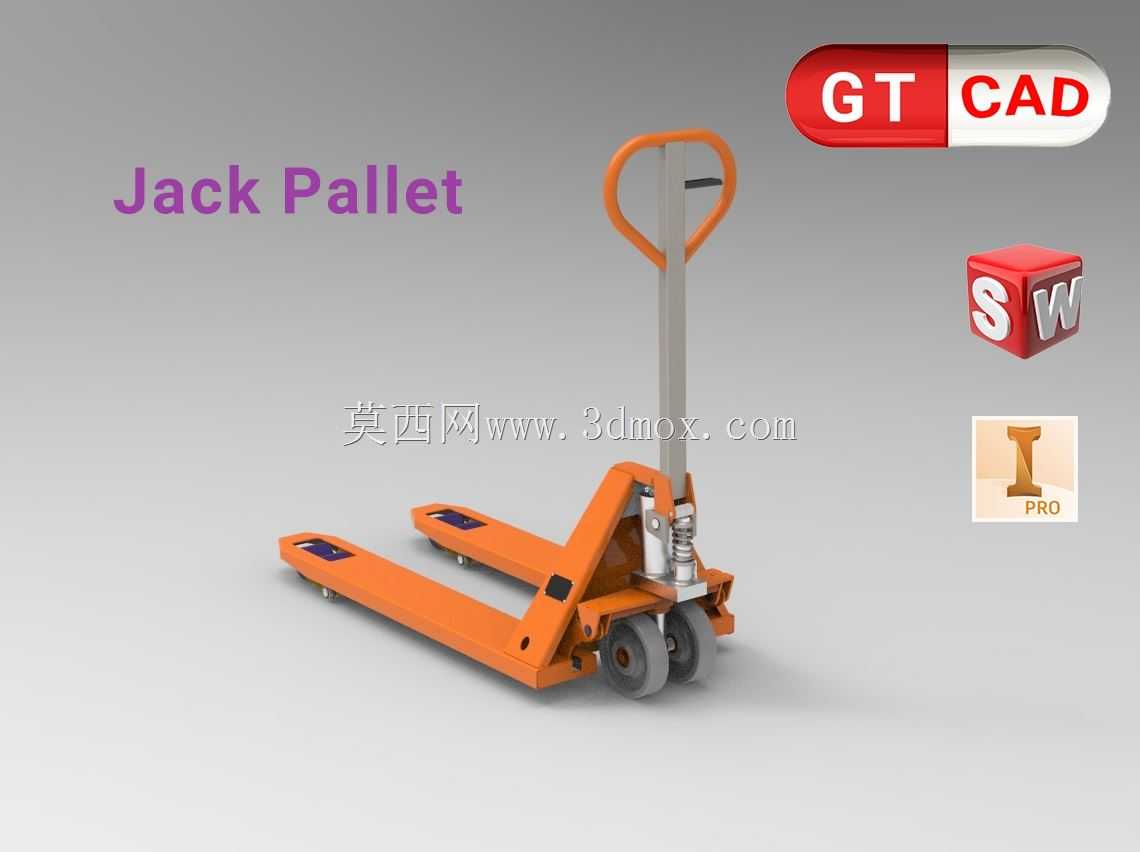

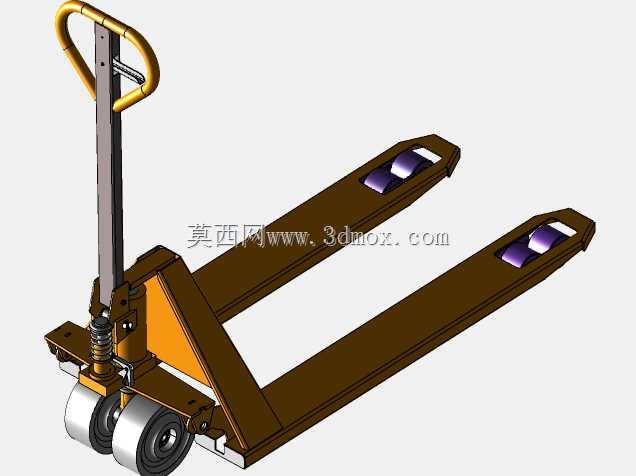

手动液压搬运托盘千斤顶结构设计

　　该手动液压托盘搬运设备，广泛应用于生产车间物料周转、仓储库区托盘货位转移、商超后场货品整托搬运、物流网点装卸货接驳等场景，是短距离平面托盘货物转运的核心手动作业工具，无需额外动力源，单人即可完成额定载荷内的托盘起升、移动、落位全流程操作，适配绝大多数标准川字底、田字底塑料托盘与木质托盘的作业需求。设备核心功能依靠集成在机身中部的手动液压单元实现，通过反复压动操作手柄驱动液压柱塞顶升，带动前部承载货叉完成起升动作，起升行程控制在满足托盘离地转运的合理区间，避免过高起升带来的重心偏移风险；卸荷动作通过手柄端部的控制扳机实现，缓慢扳动扳机即可控制货叉平稳下降，保障落货过程无冲击，不会损伤托盘底部与承载货物。

　　设计阶段优先考虑作业人机工程与结构强度平衡，操作手柄高度设置在符合成年操作者立姿作业的舒适区间，手柄顶部包裹防滑握持结构，转向段设置大角度回转间隙，可在狭窄通道内完成小半径转向，适配货架间窄通道作业需求；承载货叉采用变截面钢板焊接成型，叉体前端做斜坡导向处理，方便快速插入托盘插孔，叉体上表面做耐磨防滑处理，避免托盘在转运过程中发生侧滑；前轮采用小直径重载尼龙轮搭配双轮组布局，降低叉体前端整体高度的同时保障承载能力，后部转向轮采用大直径耐磨聚氨酯轮，兼顾转向灵活性与过障能力，可平稳通过车间地面的小型接缝、坡度差。整机结构做了受力路径优化，液压单元安装座与叉体主体采用一体化焊接加强结构，避免长期重载作业出现焊缝开裂问题；

　　起升连杆机构做了运动干涉校核，全行程动作无卡滞、无死点，各铰接点配置自润滑衬套，降低日常维护频次。安装边界方面，货叉外侧间距适配标准托盘插孔通用尺寸，叉体最低落位高度满足常规托盘的底部间隙要求，整机回转半径控制在窄通道作业允许范围内，无需额外预留过大操作空间，可直接在现有标准仓储通道、车间通道内投入使用，无需对作业场地做额外改造。
