剪式车载起重支撑装置三维结构

项目分类:千斤顶 发布时间:2024-01-26 ID:725217
  • 剪式车载起重支撑装置三维结构
  • 剪式车载起重支撑装置三维结构
  • 剪式车载起重支撑装置三维结构

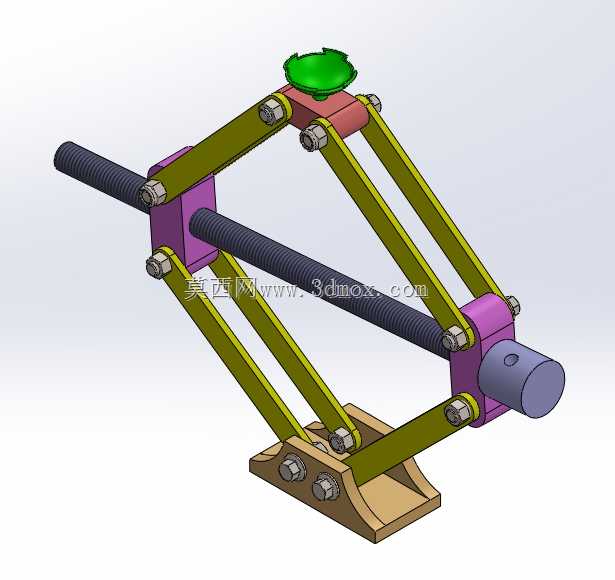

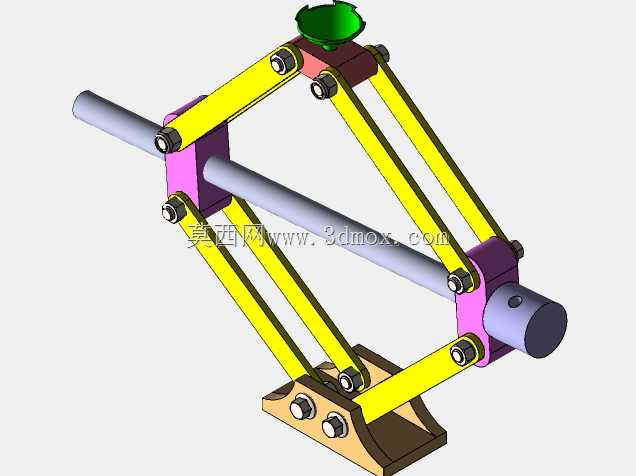

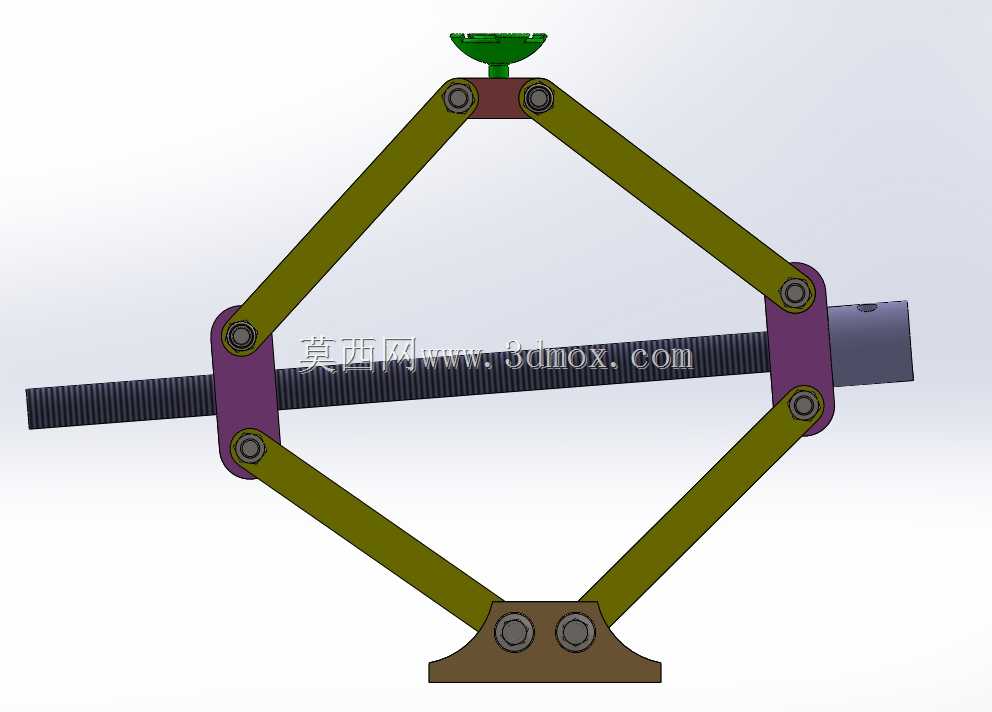

  日常车辆维保场景中,更换轮胎、底盘检修作业都需要稳定的举升支撑工具,剪式车载千斤顶是家用轿车、小型乘用车配套的主流随车起重支撑设备,这类装置依靠剪臂的角度变化实现高度调节,相比液压类举升设备结构更紧凑,收纳后占用空间极小,能够直接放置在车辆后备箱的工具槽内,不会过多侵占储物空间。从结构设计逻辑来看,这套剪式举升装置采用对称双组剪臂布局,上下两端分别设置承载托座与支撑底座,中部贯穿梯形传动丝杠,转动丝杠端部的驱动端时,两组剪臂连接端的丝母座会沿丝杠轴向同步相向或反向移动,带动剪臂夹角变化,以此实现托座的升降动作。梯形丝杠的选择本身就具备自锁特性,当举升到达目标高度后,即使撤去外部驱动力,丝杠也不会因为承载载荷发生反向转动,

  能够避免作业过程中出现支撑失效、车辆下坠的风险,这也是车载手动举升装置优先选用梯形螺纹传动的核心原因,不需要额外添加锁止机构就能满足安全支撑的要求。剪臂部分采用等长对称的杆件设计,每处铰接点都配置销轴与防松限位结构,保证剪臂转动过程中没有多余的窜动间隙,避免举升时出现侧向晃动。上端的承载托座设计有弧形贴合面,能够匹配车辆底盘的支撑筋位,接触时不会出现应力集中割伤底盘钣金的问题,托座边缘做了圆弧过渡处理,即使放置位置存在小幅偏差,也能顺利滑入支撑点位。下端的支撑底座采用加宽的平底结构,增大与地面的接触面积,在非硬化路面作业时,能够降低单位面积的压强,减少底座下陷的风险,底座与下剪臂的铰接点同样采用对称布局,

  保证举升过程中底座始终保持水平贴地状态。从安装边界与尺寸适配角度来看,这类剪式千斤顶的最低收纳高度通常控制在100毫米到120毫米区间,能够适配多数家用轿车底盘较低的支撑间隙,不需要额外垫高就能顺利伸入车辆底盘下方;最大举升高度一般在350毫米到400毫米区间,足够将车辆轮胎抬升至完全离开地面,满足换胎、刹车片更换等常规维保作业的高度需求。传动丝杠的直径经过载荷校核,能够承受1.5吨到2吨的额定静载荷,覆盖多数紧凑型、中型家用轿车的整备质量单侧支撑需求,丝杠端部的驱动端设计为六角头结构,可以配合随车的棘轮扳手或者套筒工具转动,不需要额外配置专用操作杆,降低随车工具的配套成本。在结构细节处理上,所有铰接孔的位置都做了同轴度公差约束,

  保证剪臂转动时没有卡滞点,丝母座与剪臂的连接位置设置了耐磨衬套,减少反复举升操作带来的铰接磨损,延长装置的整体使用寿命。整套结构没有复杂的液压密封元件,不存在漏油、密封件老化失效的问题,长期放置在后备箱内也不需要定期维护,环境适应性更强,无论是北方冬季低温环境还是南方高湿度环境,都能随时正常使用。相比其他类型的车载举升设备,剪式机械千斤顶的零件全部为刚性机械结构,故障点极少,即使出现丝杠卡滞的情况,也可以通过润滑、清理螺纹缝隙杂物快速排除故障,野外作业时的可靠性更高。建模过程中需要重点关注剪臂铰接点的运动干涉检查,在举升全行程范围内,相邻剪臂之间、剪臂与丝杠之间、丝母座与底座之间都不能出现运动干涉,同时要验证丝杠在全行程内的传动顺畅度,避免出现螺纹咬合卡滞的问题;铰接销轴的长度需要控制在合理范围,既要有足够的连接强度,又不能突出过多影响装置收纳后的整体尺寸。托座与底座的形位公差也需要在建模时明确约束,保证承载面与支撑面在最低位和最高位都保持平行,避免举升后出现载荷偏载的情况。
