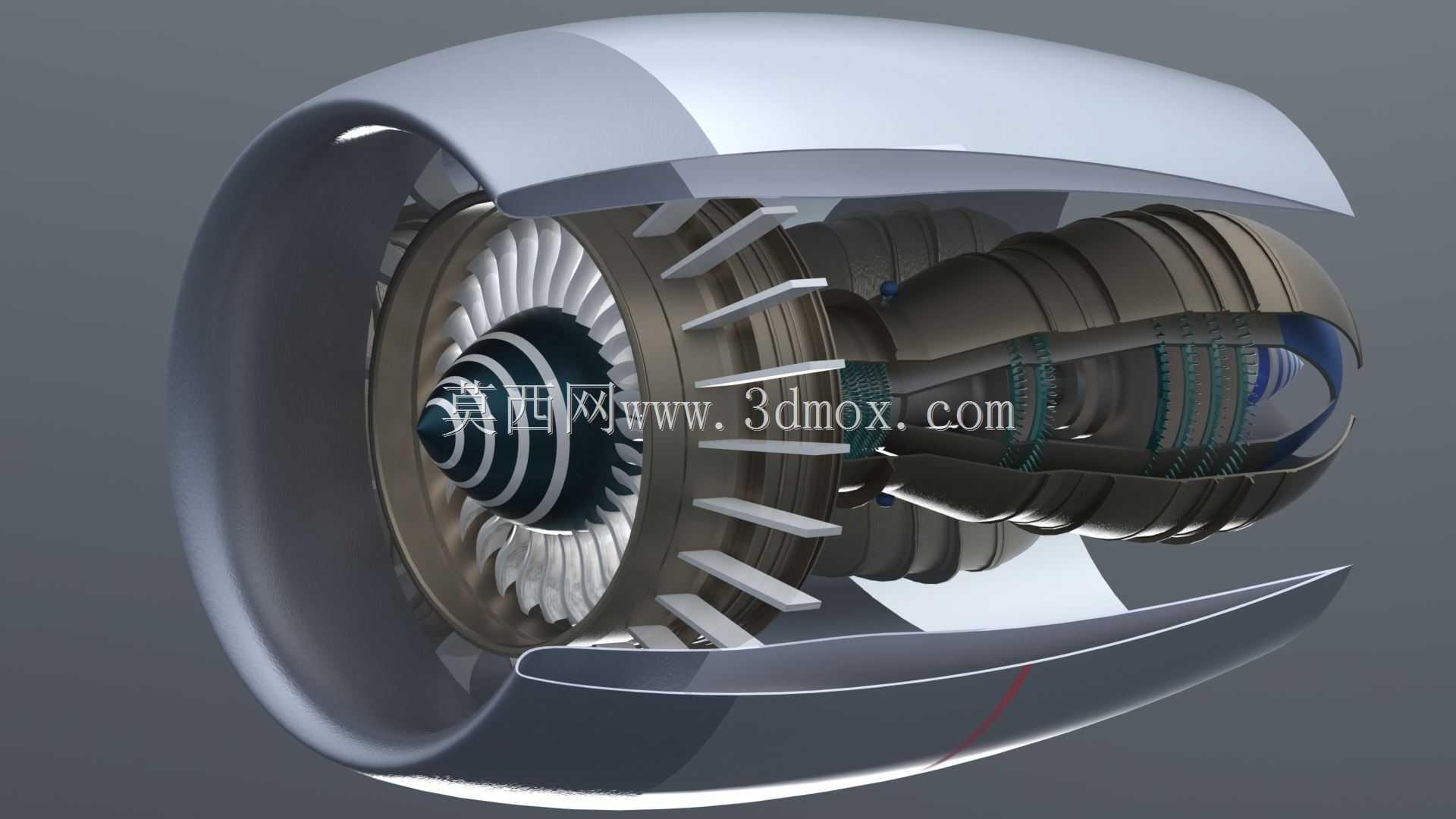

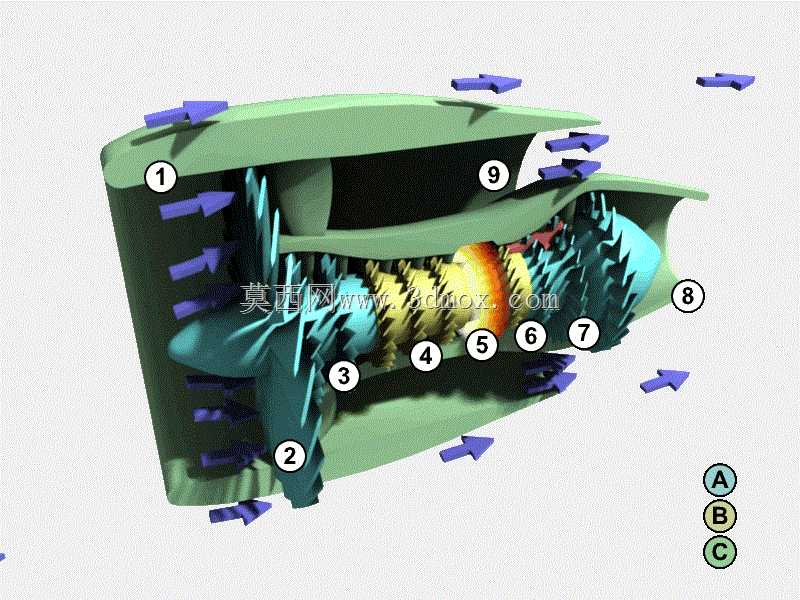

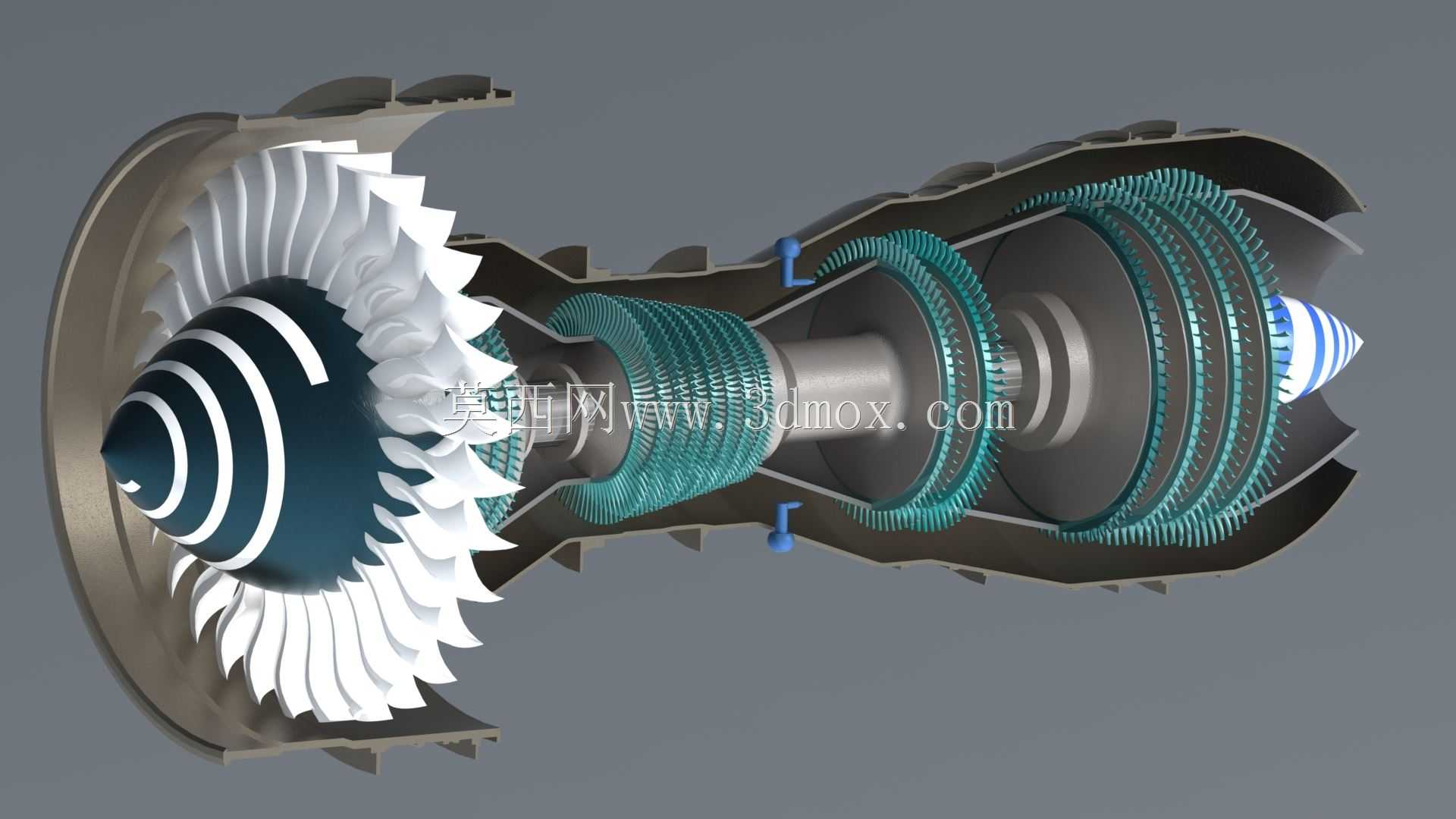

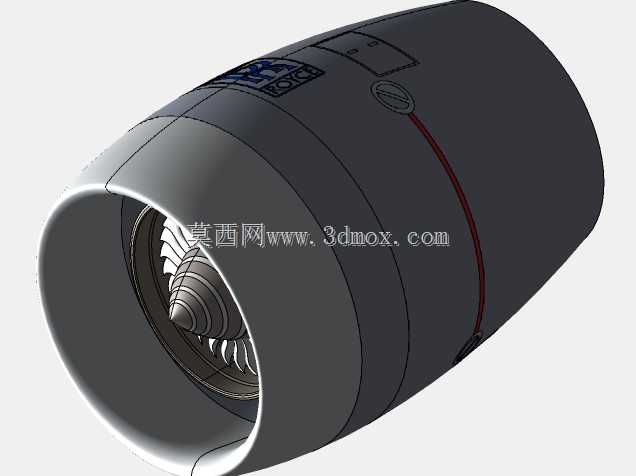

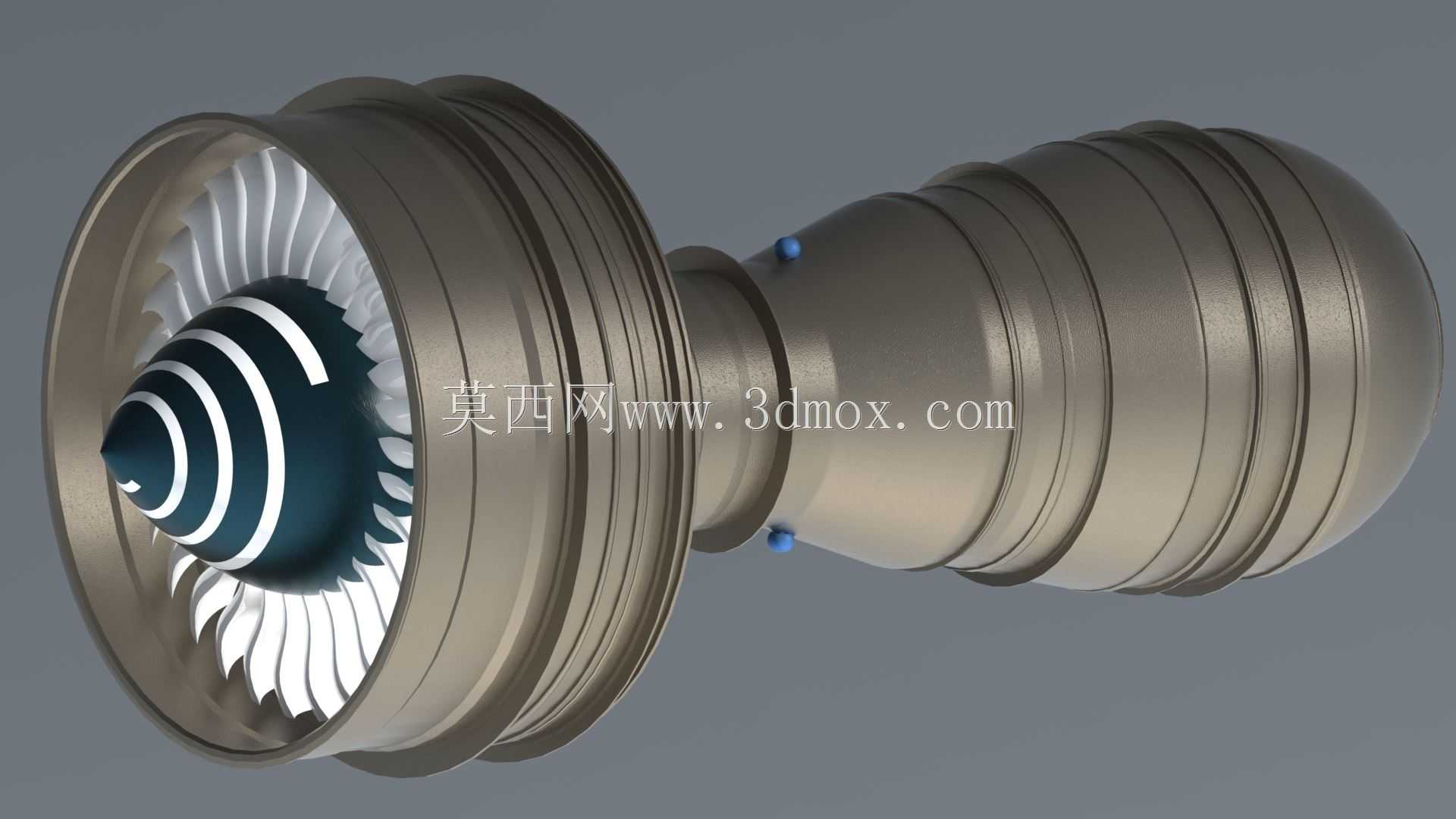

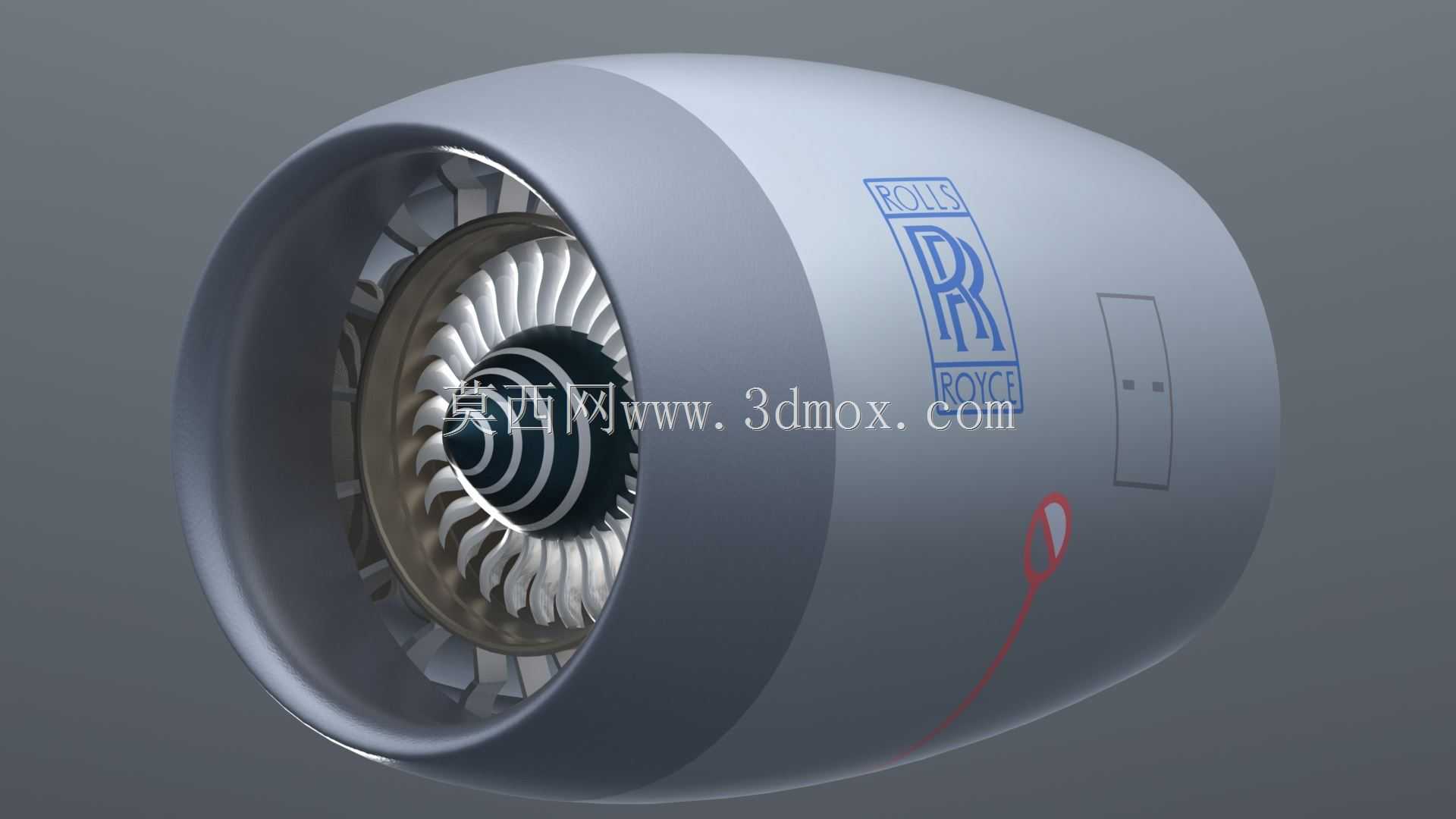

这款涡扇喷气动力装置的剖面结构,完整还原了现役民用干线客机、大型军用运输机动力系统的核心构型,在航空推进领域承担着亚音速飞行段的核心推力输出任务,相比早期涡喷发动机,其外涵道风扇结构能大幅提升亚音速工况下的推进效率,降低燃油消耗率,是当前民航运输领域应用最广的航空动力形式。从结构设计逻辑来看,整个动力单元采用同轴分层布局,前端大直径单级风扇是外涵道推力的主要来源,进入装置的气流被分为两股:一股经外涵道直接向后喷出贡献冷端推力,另一股进入核心机路径,依次经过低压压气机、高压压气机逐级增压后进入燃烧室,与航空煤油混合燃烧形成高温高压燃气,随后燃气先后驱动高压涡轮、低压涡轮,将热能转化为旋转机械能,分别带动高压压气机与前端风扇转动,
做功后的燃气从尾喷口喷出形成热端推力,两股推力共同构成装置总输出。设计过程中需要严格控制各转子的同轴度公差,高低压转子采用嵌套式双轴结构,运行时各自保持独立转速区间,避免转动件与静子机匣发生碰磨;机匣内部的静子叶片与转子叶片采用交错排布,每级压气机叶片的叶型都经过气动优化,保证气流在逐级压缩过程中不会发生失速、喘振等异常工况。安装边界上,这类大涵道比涡扇的前端风扇直径通常在2米以上,吊装于机翼下方时需要预留足够的离地间隙,同时核心机外部的管路、附件机匣布局需要匹配机翼挂点的接口尺寸,保证燃油管路、冷却管路、控制线路的对接精度。实际运行中,外涵道气流还能起到降低发动机整体噪声的作用,外涵冷气流包裹核心机喷出的高温燃气,
能有效降低排气温度,减少红外特征,部分军用低涵道比涡扇还会在涡轮后设置加力燃烧室,通过额外喷入燃油补燃提升短时间内的推力输出,满足战斗机超音速飞行的动力需求。整个结构的叶片设计需要兼顾气动效率与结构强度,风扇叶片采用宽弦空心结构降低自身重量,同时抵抗飞行过程中可能遭遇的鸟撞冲击,涡轮叶片则采用单晶材料并设置内部冷却通道,耐受燃烧室出口超过千度的高温燃气冲刷,保证长时间运行下的结构可靠性。
- 全部评论(0)
- 模板大小: 83.29 MB
- 售价:5金币
- 下载次数: 1771
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 发动机
