剪叉伸缩式可折叠太阳能光伏板阵列结构

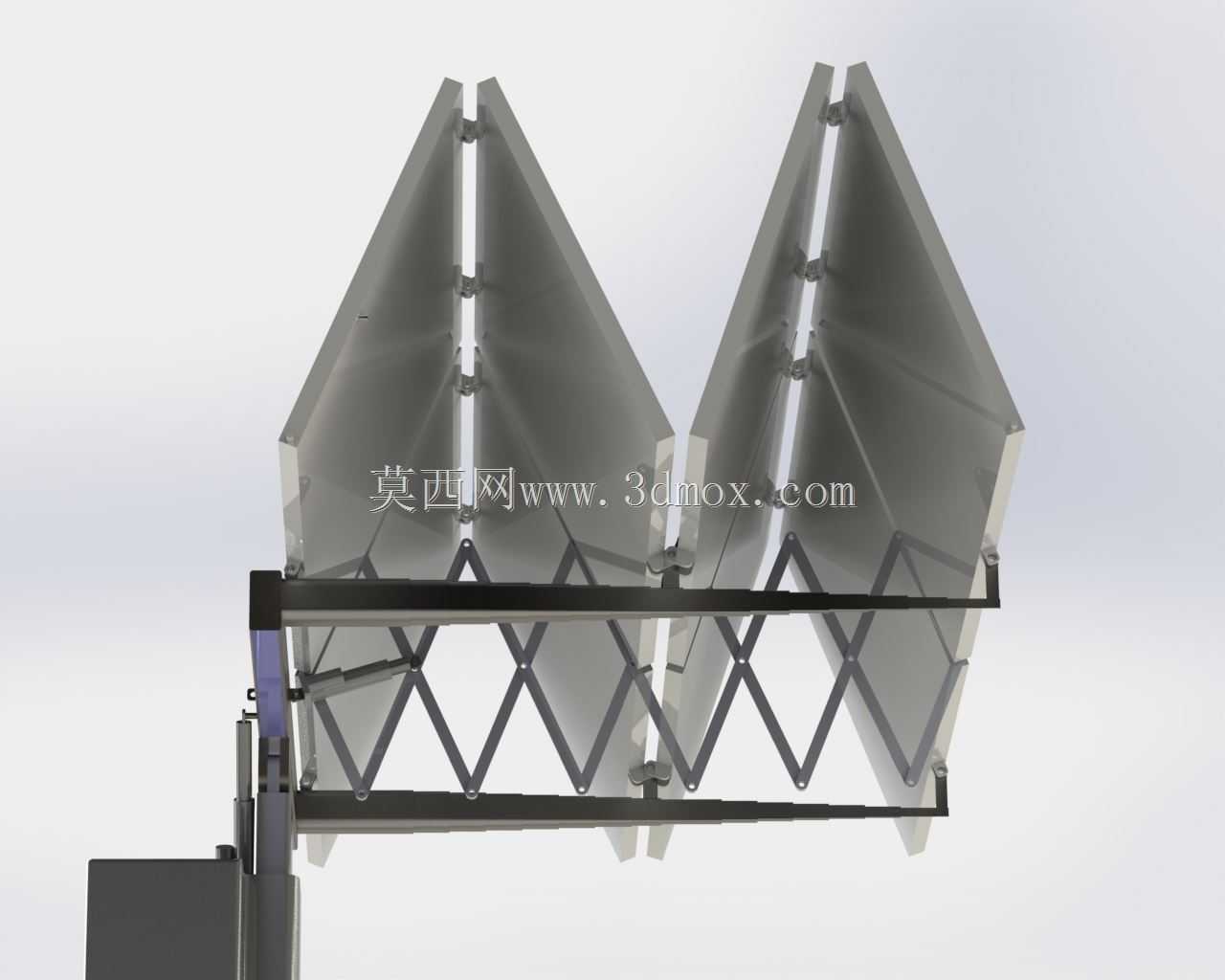

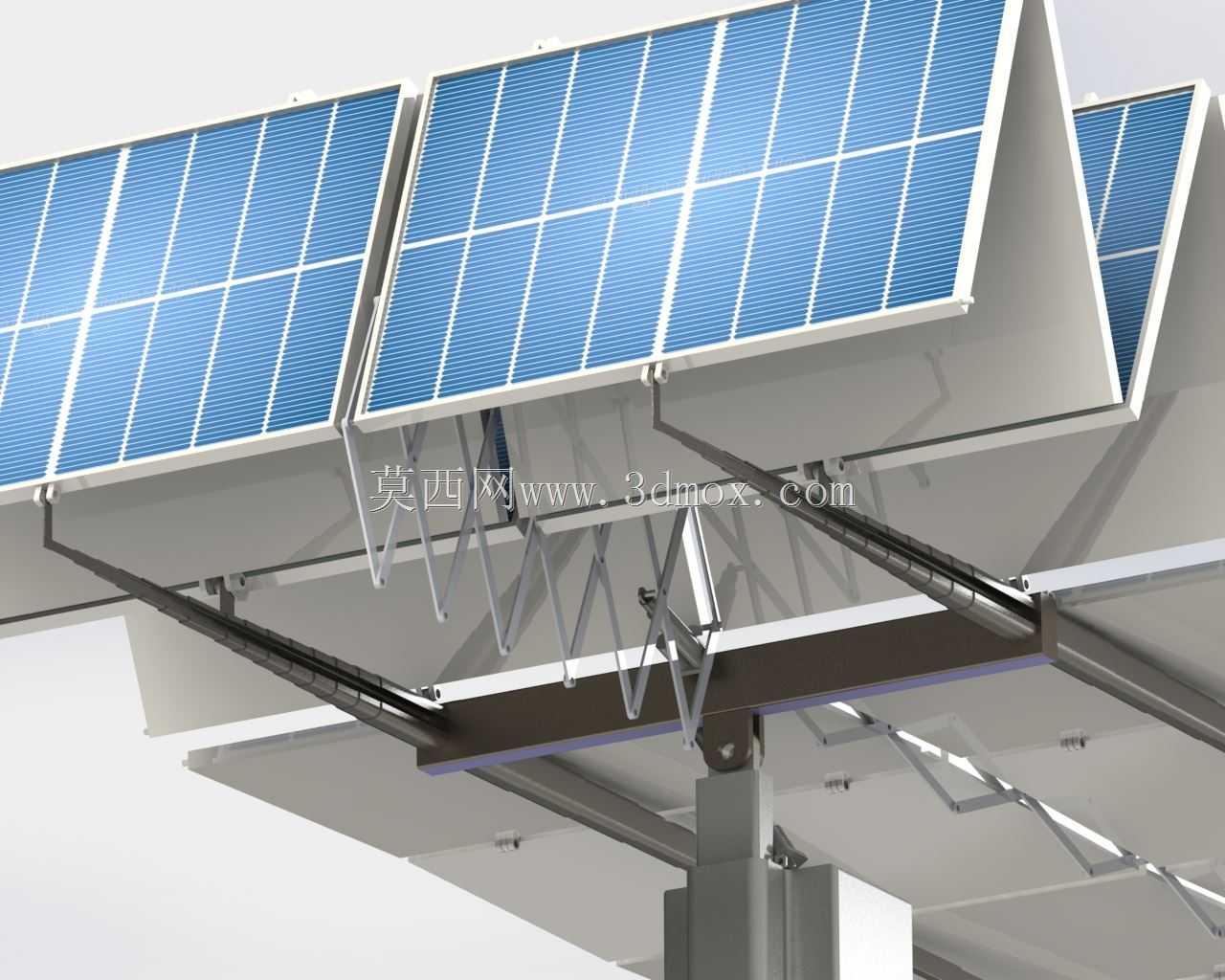

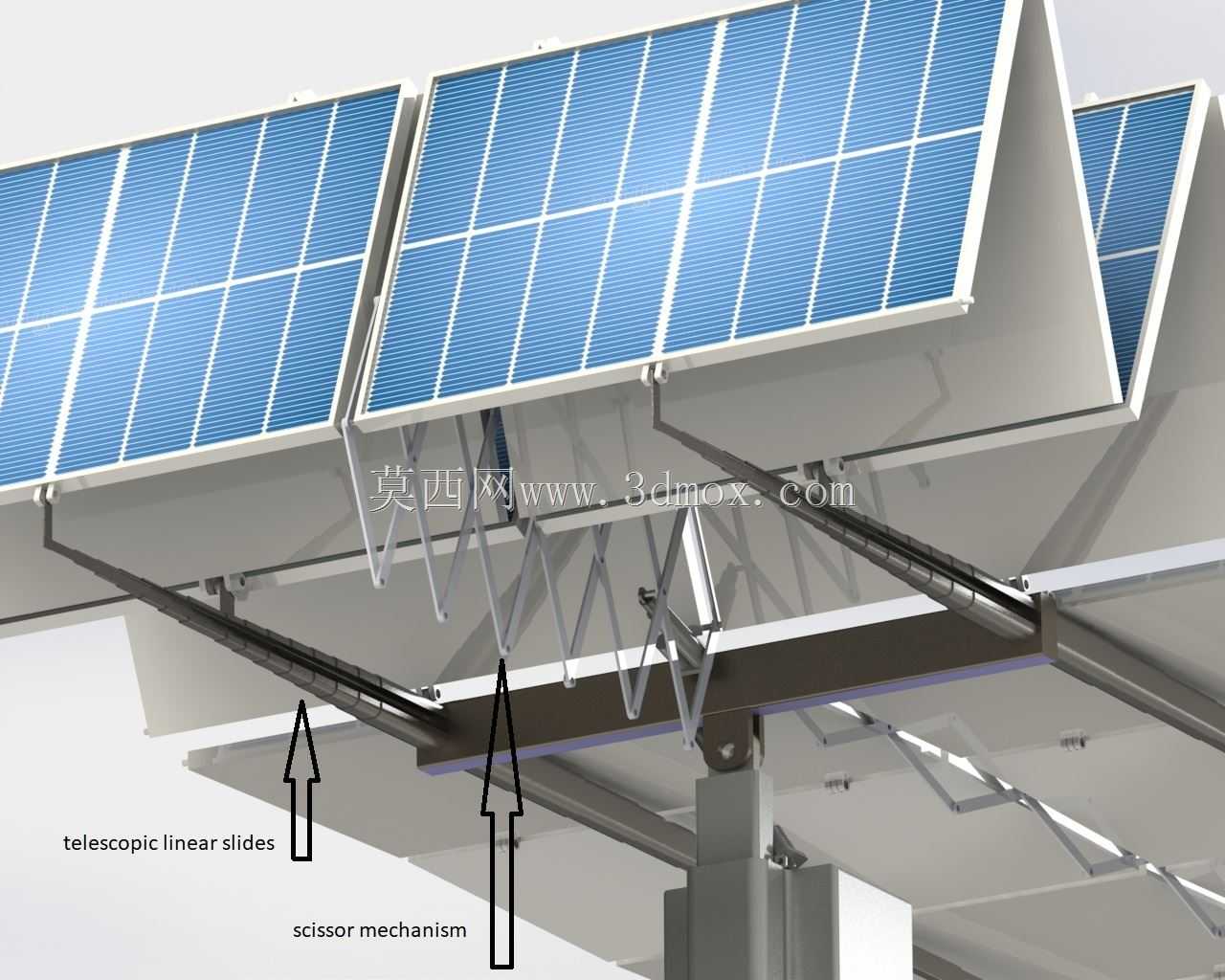

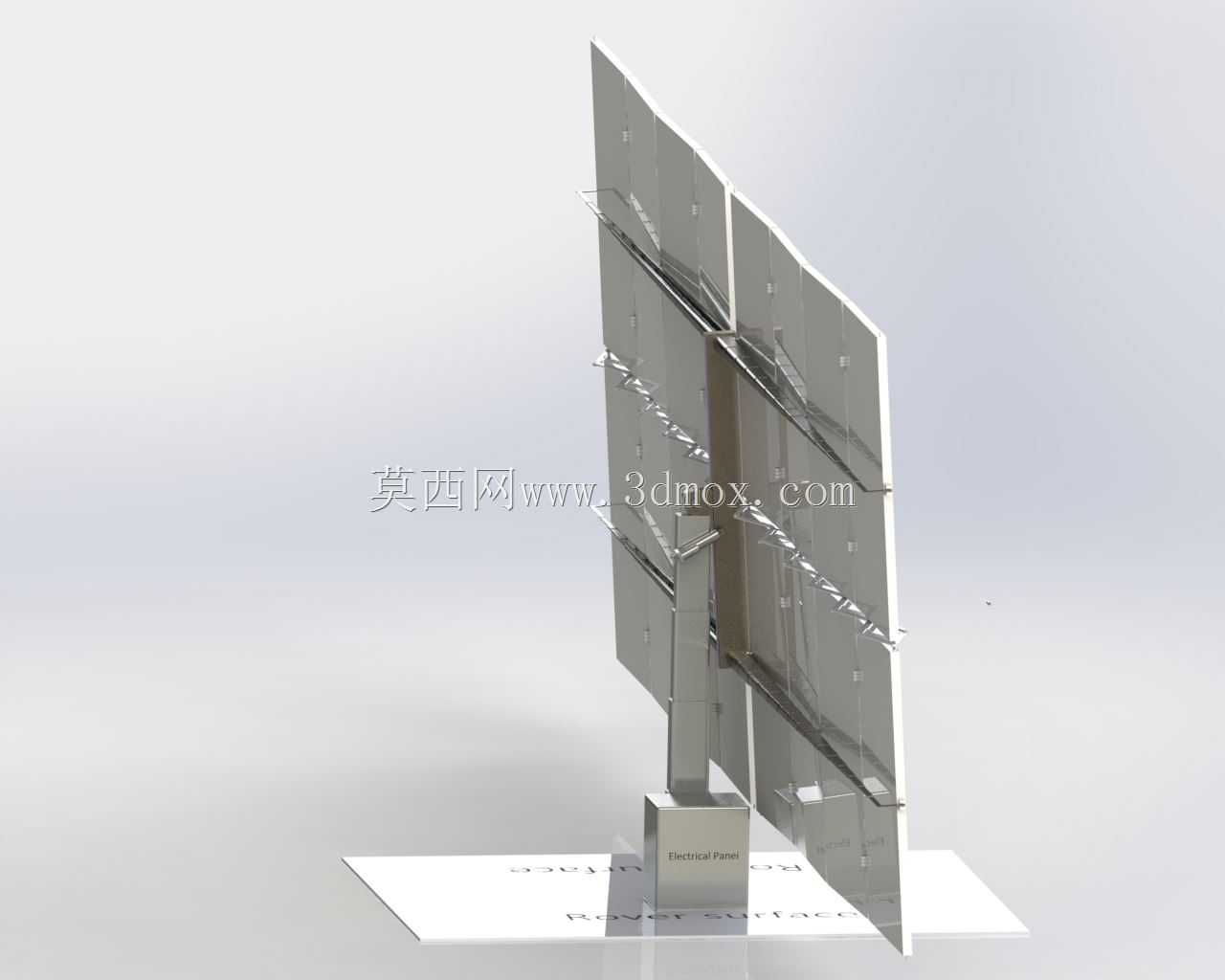

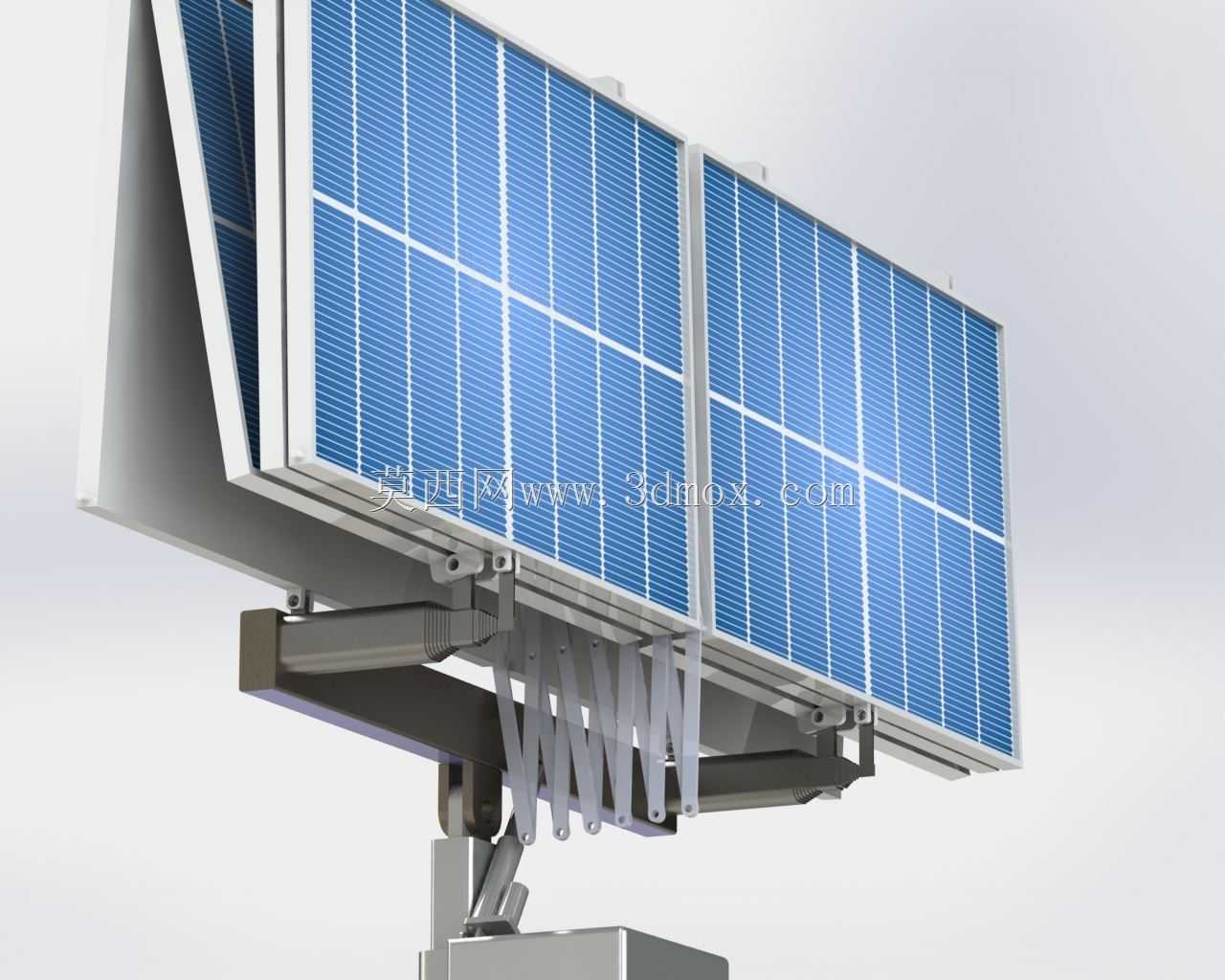

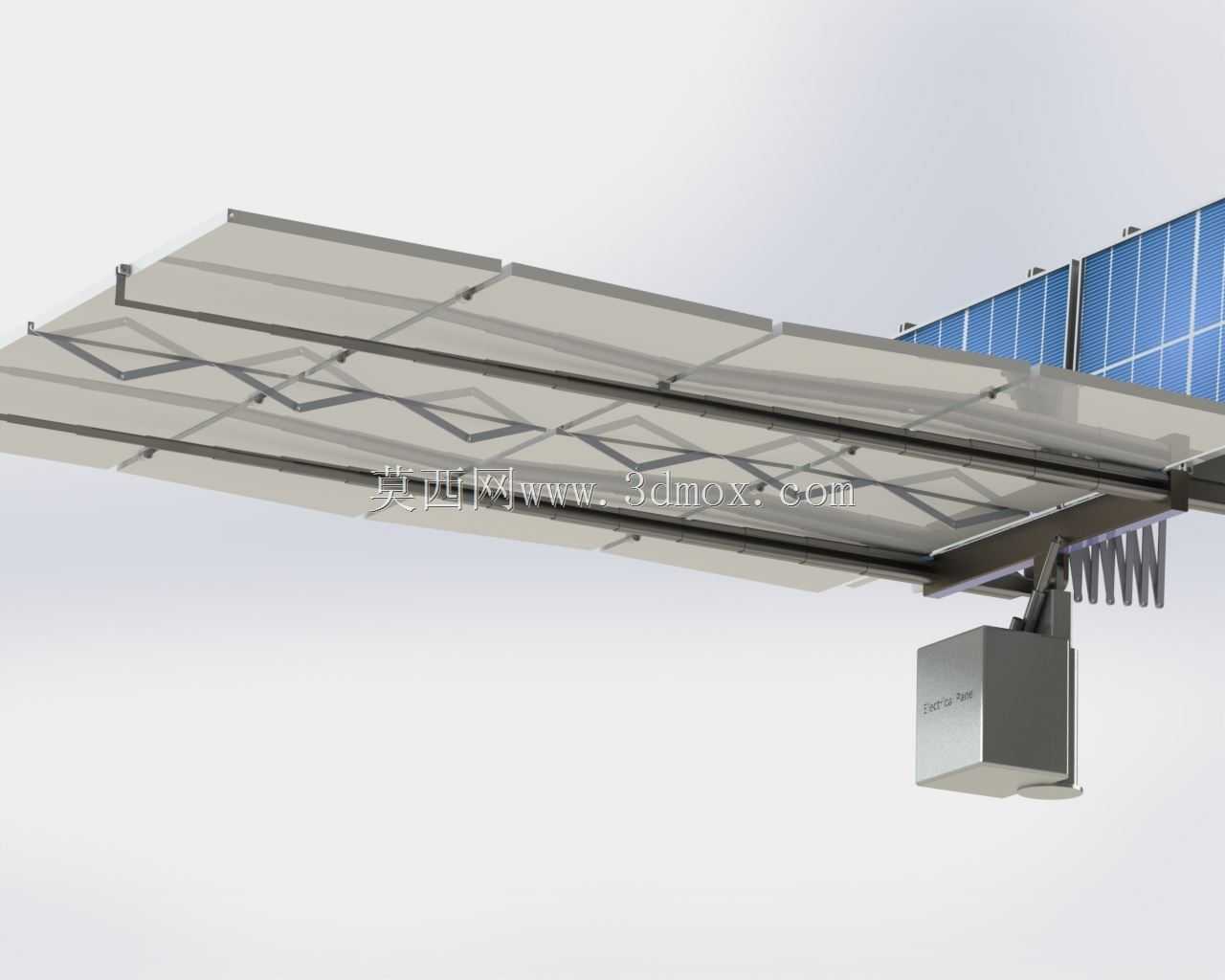

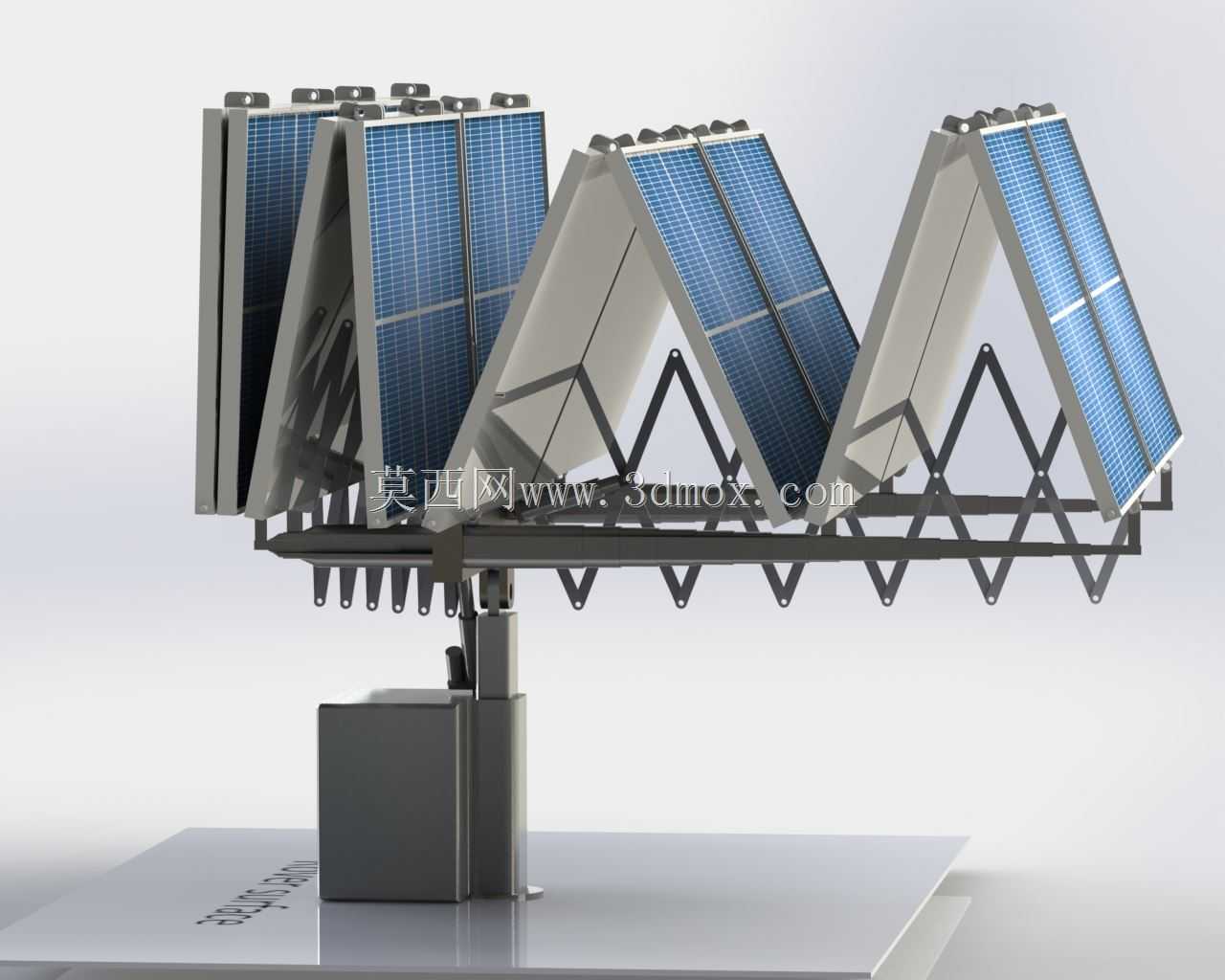

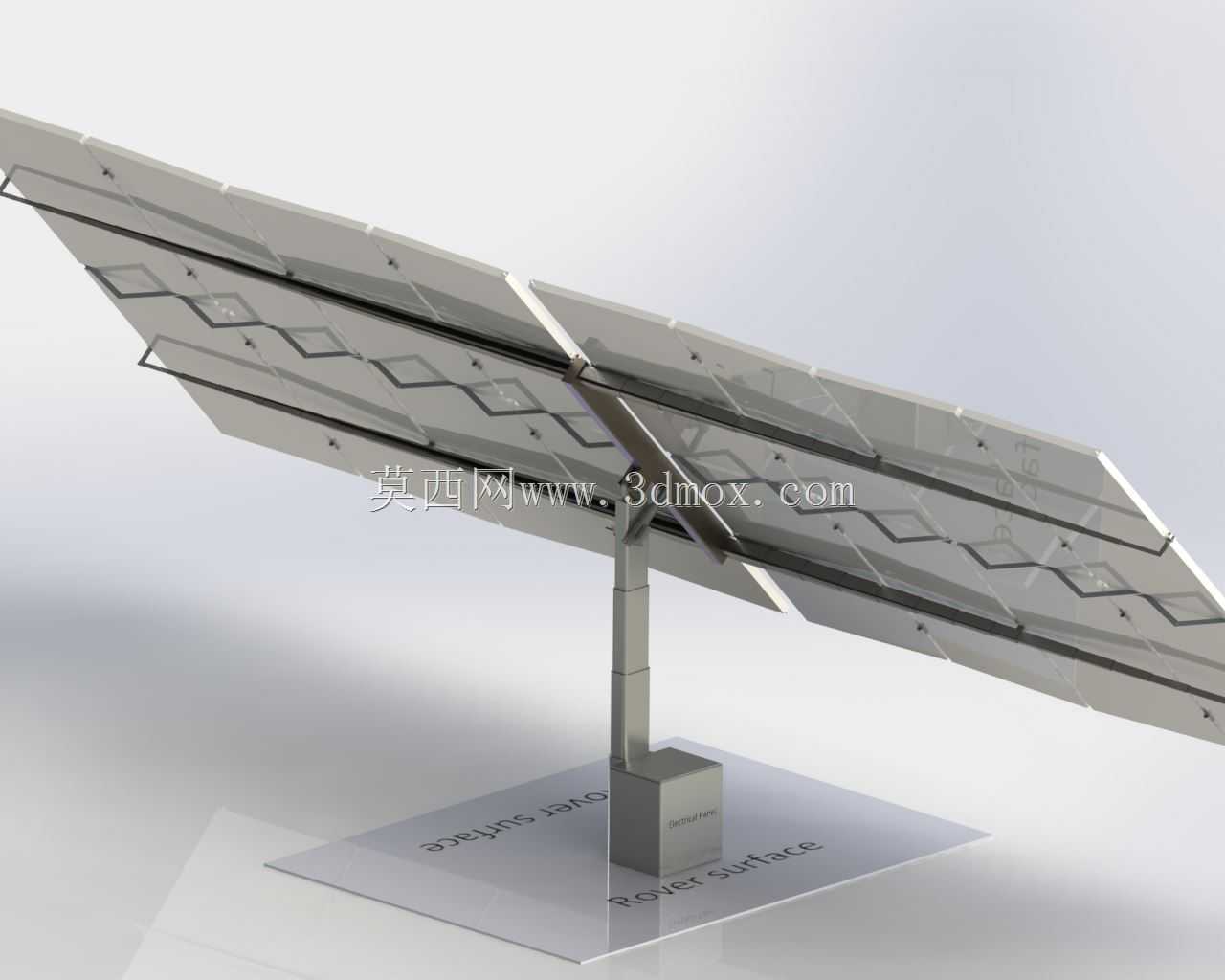

　　该结构针对分布式光伏临时部署、应急供电、移动作业场景的痛点设计，解决了传统固定光伏阵列运输体积大、部署耗时长、无法快速调整受光角度的问题，可适配野外作业供电、应急抢险临时电源、移动光伏电站、房车配套供电等多种实际使用场景。整套结构的核心运动单元采用剪式伸缩机构搭配线性滑块实现阵列的展开与收拢，单组剪叉臂通过铰接点联动，配合三个致动器与单驱动电机完成动作输出，整套传动链没有冗余的复杂传动件，日常维护仅需定期检查铰接点润滑状态即可，野外无专业维保条件下也能长期可靠运行。结构集成了升降调整功能，可根据部署地的纬度、实时太阳高度角调整阵列整体倾角，最大化光伏板的受光面积，相比固定倾角的光伏支架，同等面板数量下日均发电效率可提升15%以上；

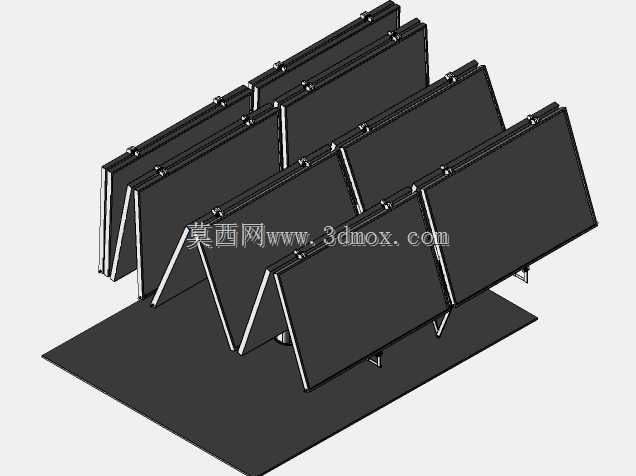

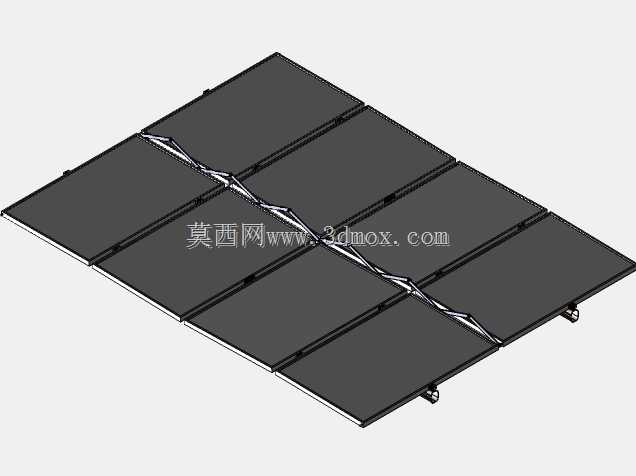

　　收拢状态下整体尺寸紧凑，可直接装入标准货运车厢转运，无需额外拆解面板，单组阵列展开后可搭载16块标准尺寸光伏面板，总受光面积可达10.4平方米，整套支架结构自重较轻，承重冗余充足，单块面板重量在常规8公斤规格下，整套结构的总承重留有足够安全余量，不会出现长期户外使用后的结构形变问题。设计阶段充分考虑了户外使用的安装边界，底部立柱采用标准安装法兰接口，可直接固定在预制混凝土基座、移动方舱顶面、车载平台等多种安装基础上，无需定制特殊转接件；阵列展开后每组面板的支撑框架都做了抗风载加强，剪叉臂的铰接点采用耐磨衬套，可适应-20℃到60℃的户外环境温度，不会因为温差出现卡滞问题。整套结构的运动逻辑做了联动优化，

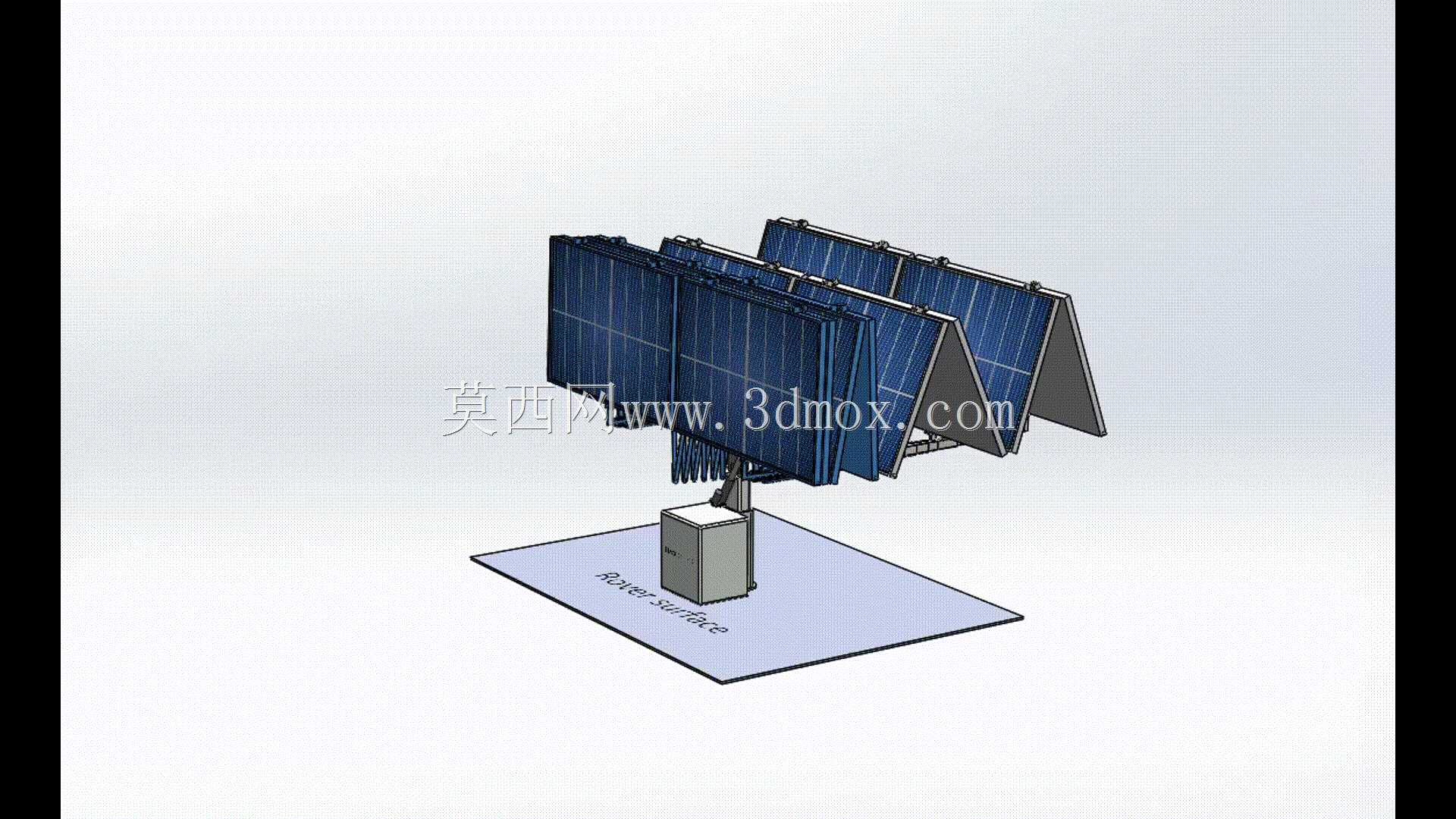

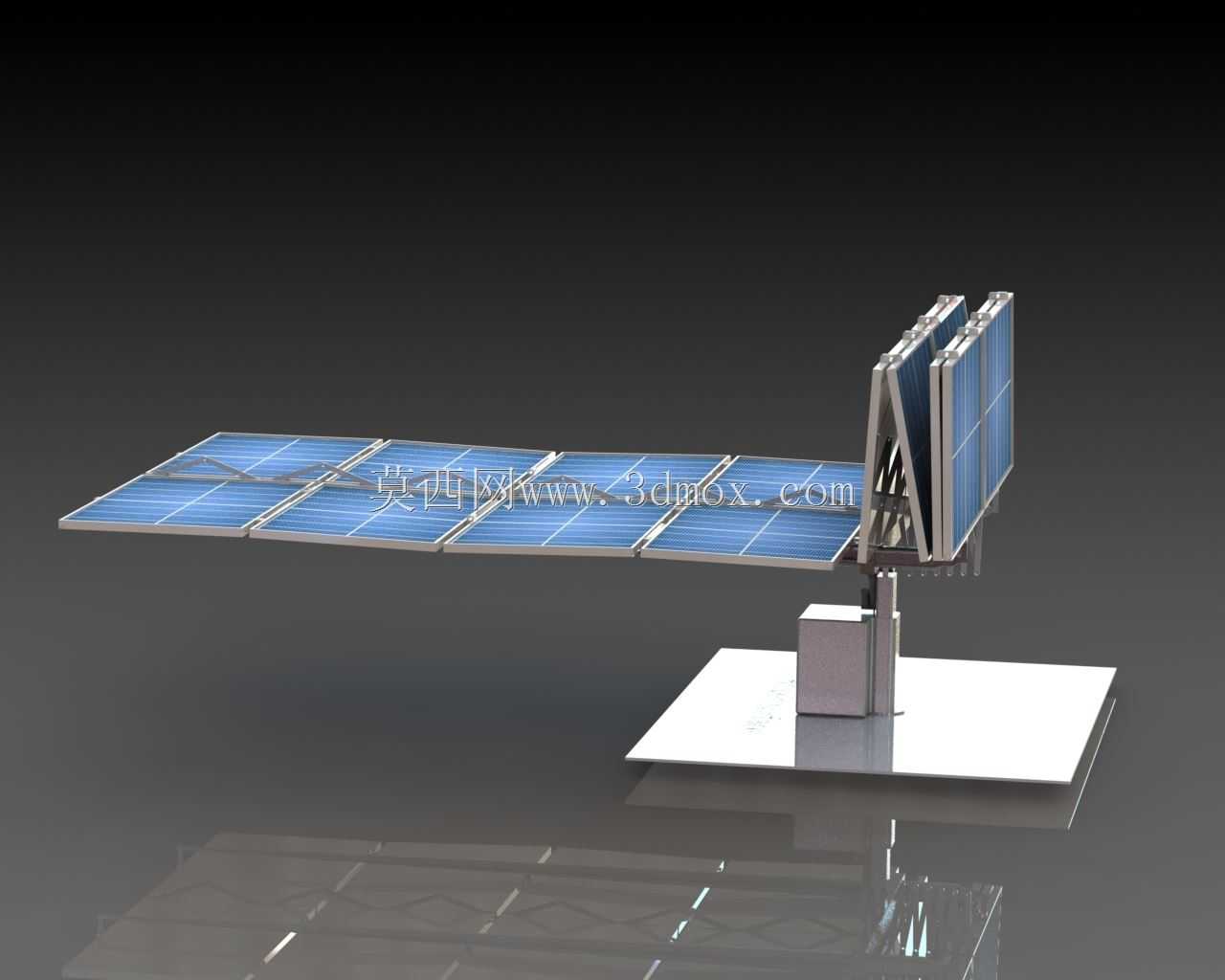

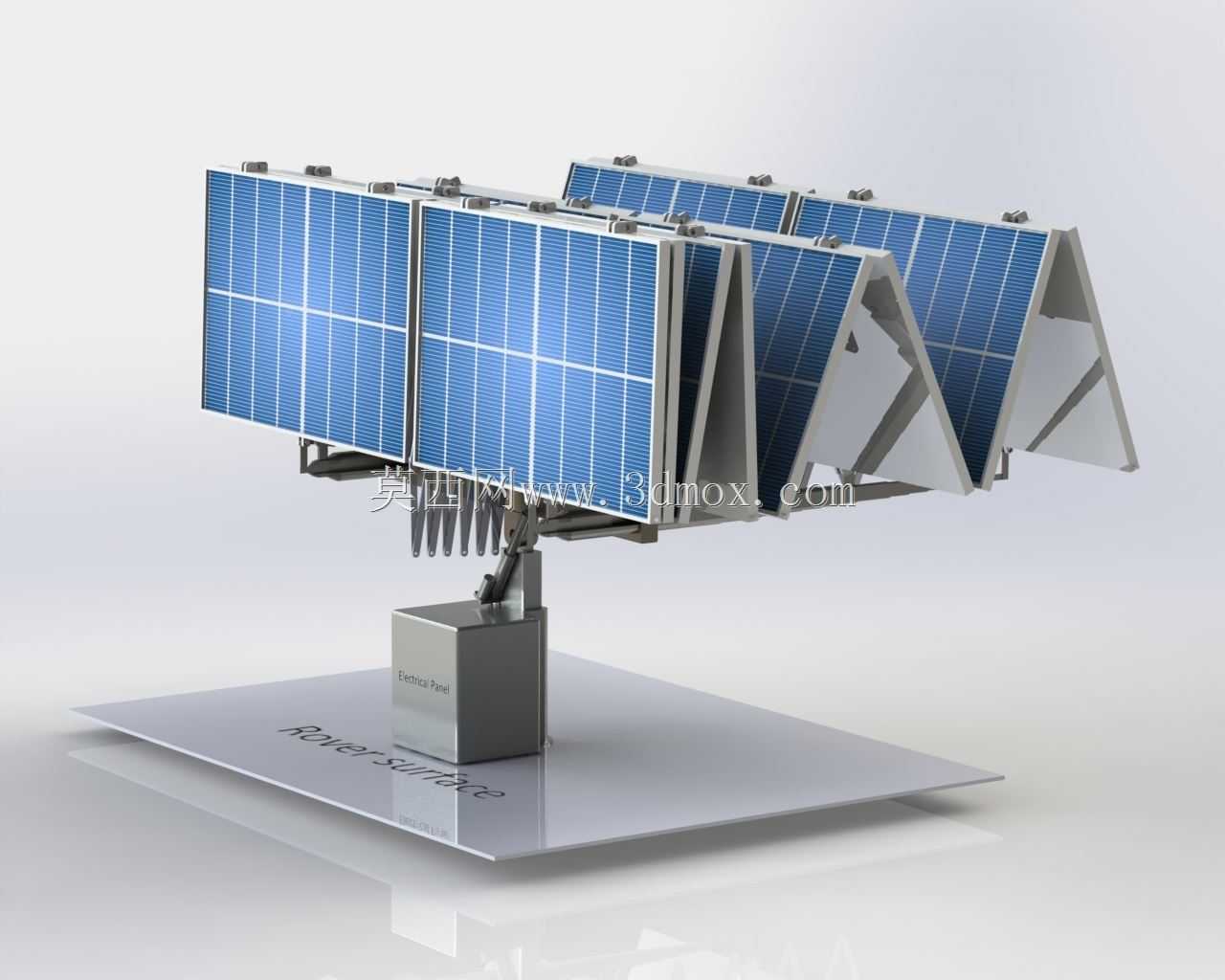

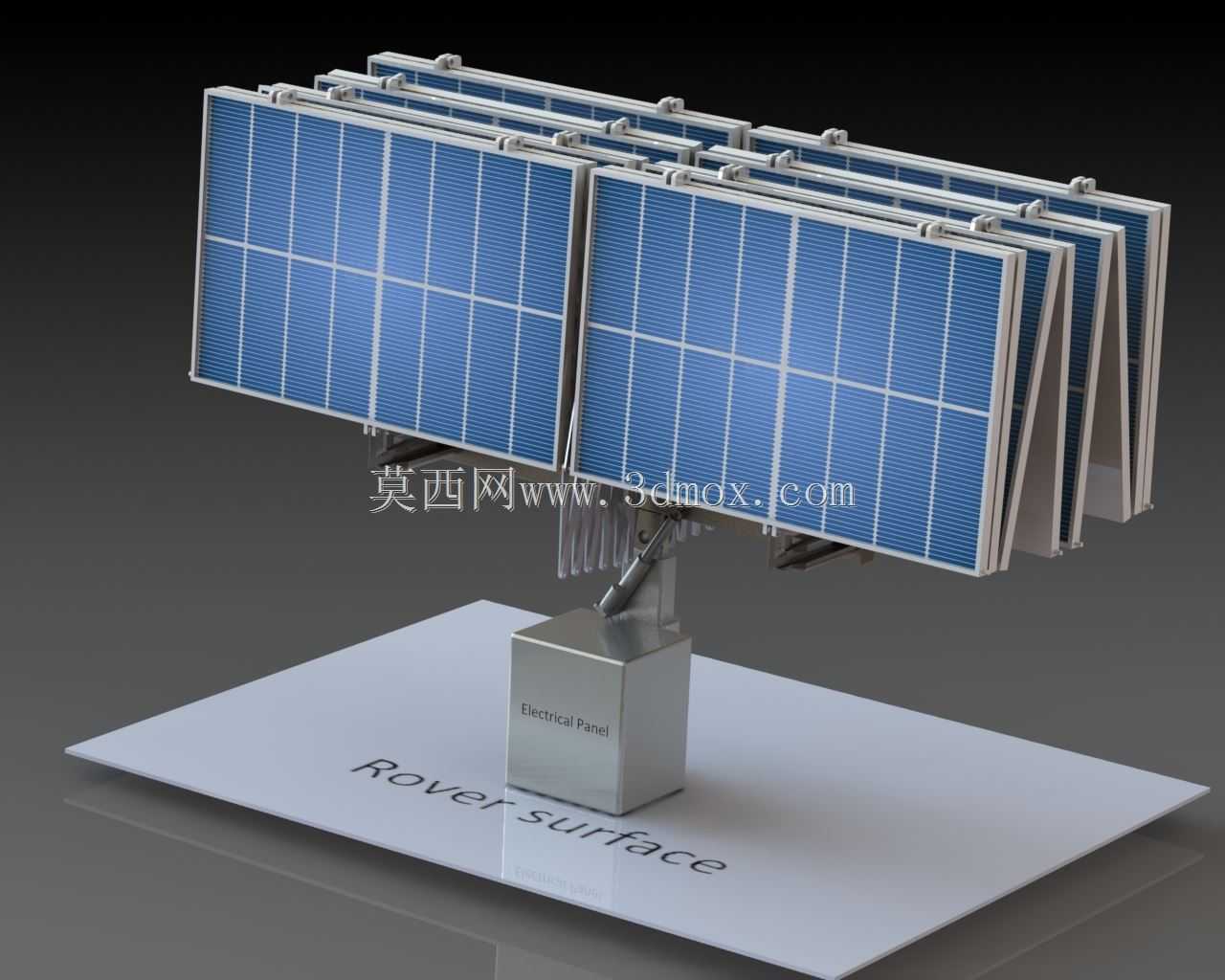

　　展开过程中面板会随剪叉机构的伸展自动调整到预设倾角，无需单独调整每块面板的角度，单人即可在十分钟内完成整套阵列的展开部署，收拢后整体外形规整，转运过程中不会出现突出部件剐蹭的问题，面板之间留有均匀缓冲间隙，避免运输过程中颠簸导致的面板磕碰碎裂。
