粉煤灰制砖生产线托盘堆垛设备结构

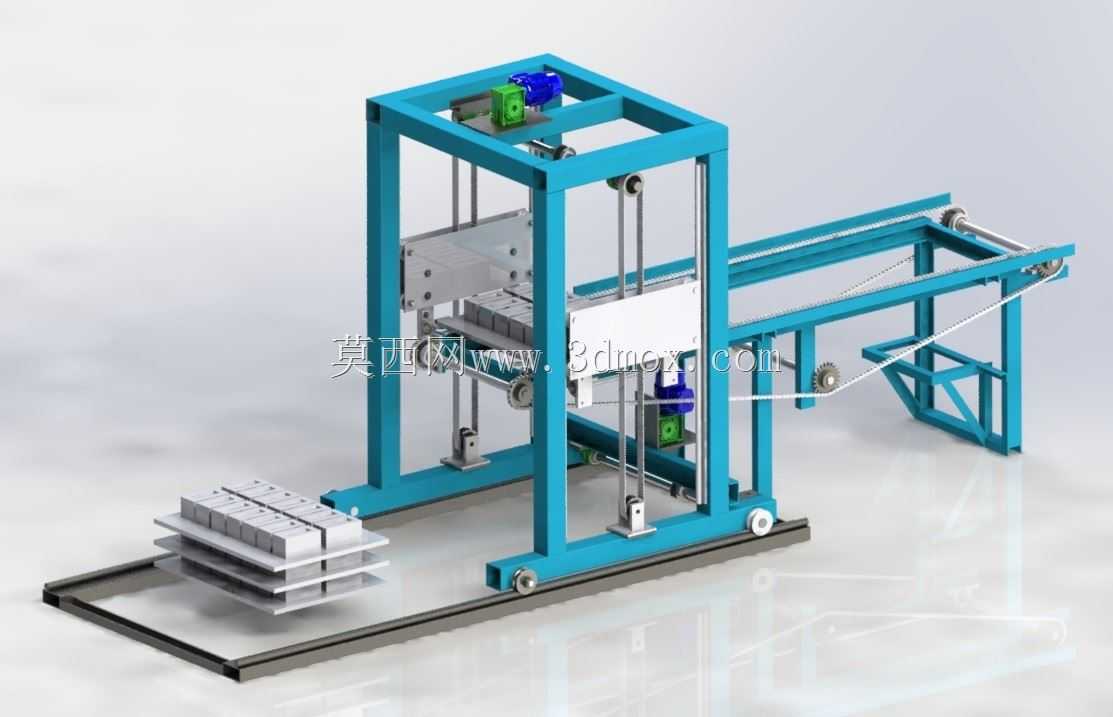

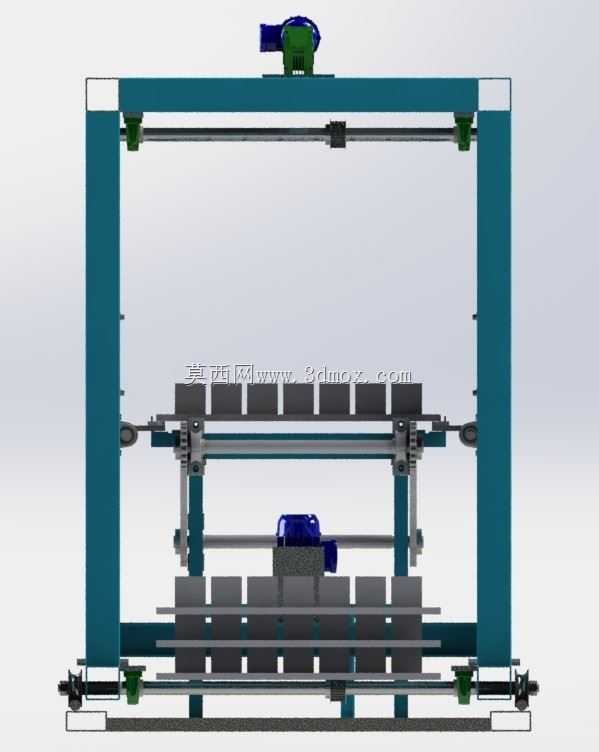

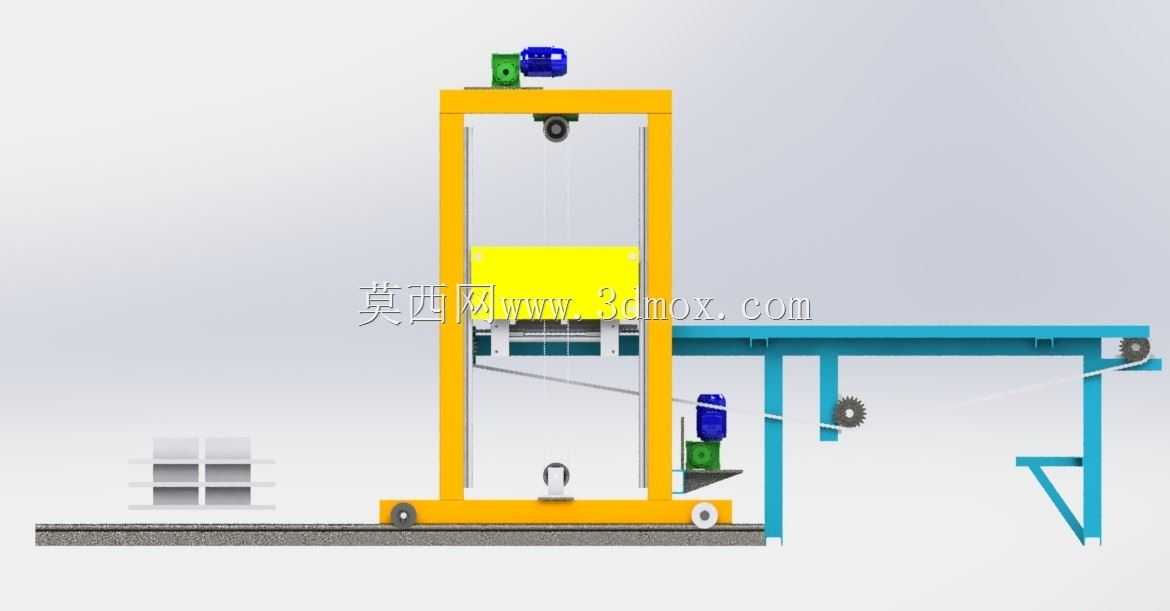

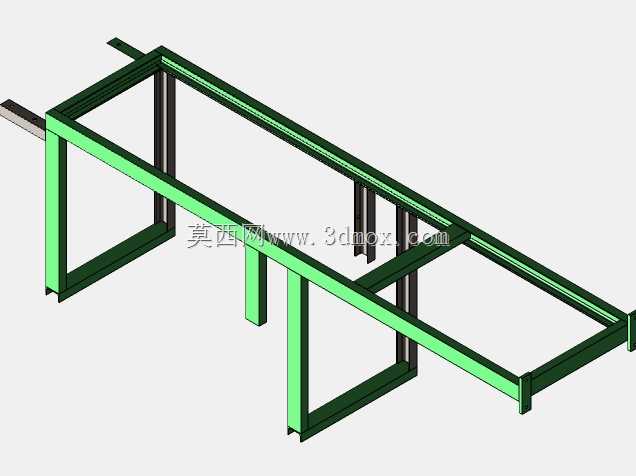

　　这款设备主要面向粉煤灰制砖生产环节的成品转运工序，布置在压制成型工序与养护窑/成品仓储区的衔接段，承接从输出线送出的带砖托盘，完成逐层堆叠作业，替代传统人工码垛的高负荷重复劳作，适配蒸压粉煤灰砖、混凝土砌块等块状建材的整托堆码需求。设备整体采用门式框架加侧置输送臂的布局，底部铺设横向行走轨道，框架主体采用矩形型钢焊接成型，兼顾结构刚性与轻量化需求，立柱内侧布置双组直线导轨作为升降导向，避免堆垛过程中托盘出现偏摆晃动。升降驱动采用顶部安装的减速电机配合链条传动，传动链路设置张紧调节结构，长期运行出现链条松弛时可快速调整张紧量，无需拆解主体结构。侧置的输送臂采用带挡边的辊道结构，可直接对接上游砖机的输出线，待堆垛托盘输送至指定位置后，

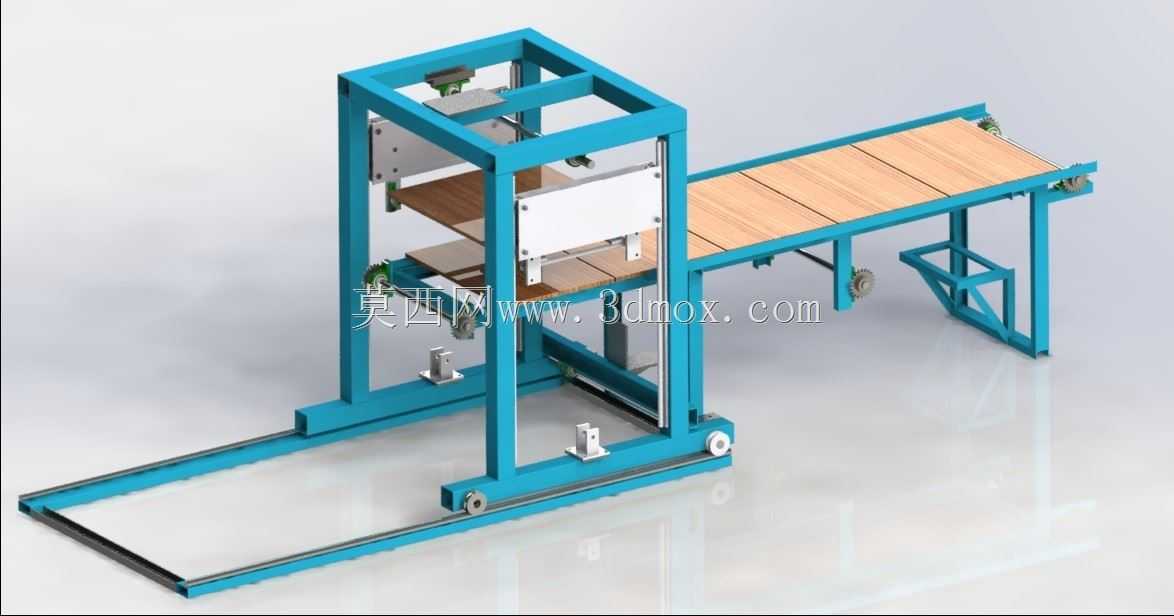

　　升降架上的承托叉伸出托住托盘底部，沿导轨抬升设定高度后，行走机构沿底部轨道移动至堆垛工位，将托盘平稳放置在已码垛的托盘堆上方，完成单循环作业。设计阶段充分考虑砖厂现场的多尘工况，所有传动轴承位置均设置防尘密封结构，导轨副配备刮尘板，避免砖屑、粉尘进入运动副造成异常磨损；驱动电机选用防护等级适配工业粉尘环境的型号，电气布线全部采用镀锌穿线管防护，减少现场粉尘对线路的侵蚀。安装边界方面，设备主体占地长度适配标准6盘位堆垛工位需求，宽度方向预留1.2米的检修通道，升降行程适配常规10层托盘的堆垛高度，底部轨道安装时需保证平面度公差控制在每米2mm以内，避免行走过程出现卡滞。承托叉的间距可根据现场使用的托盘尺寸进行调整，适配不同规格的木质、

　　钢制托盘，无需更换主体结构件即可完成适配。设备的运行逻辑可接入砖厂整条生产线的中控系统，根据上游输出节奏自动调整堆垛速度，也可切换至手动模式完成单步调试、故障复位等操作，框架侧面设置的安全防护栏可避免人员误入运行区域触发安全风险，各运动轴的极限位置均设置硬限位与电气限位双重保护，防止超程运行造成结构损坏。
