可倾角移动式散料带式输送设备结构

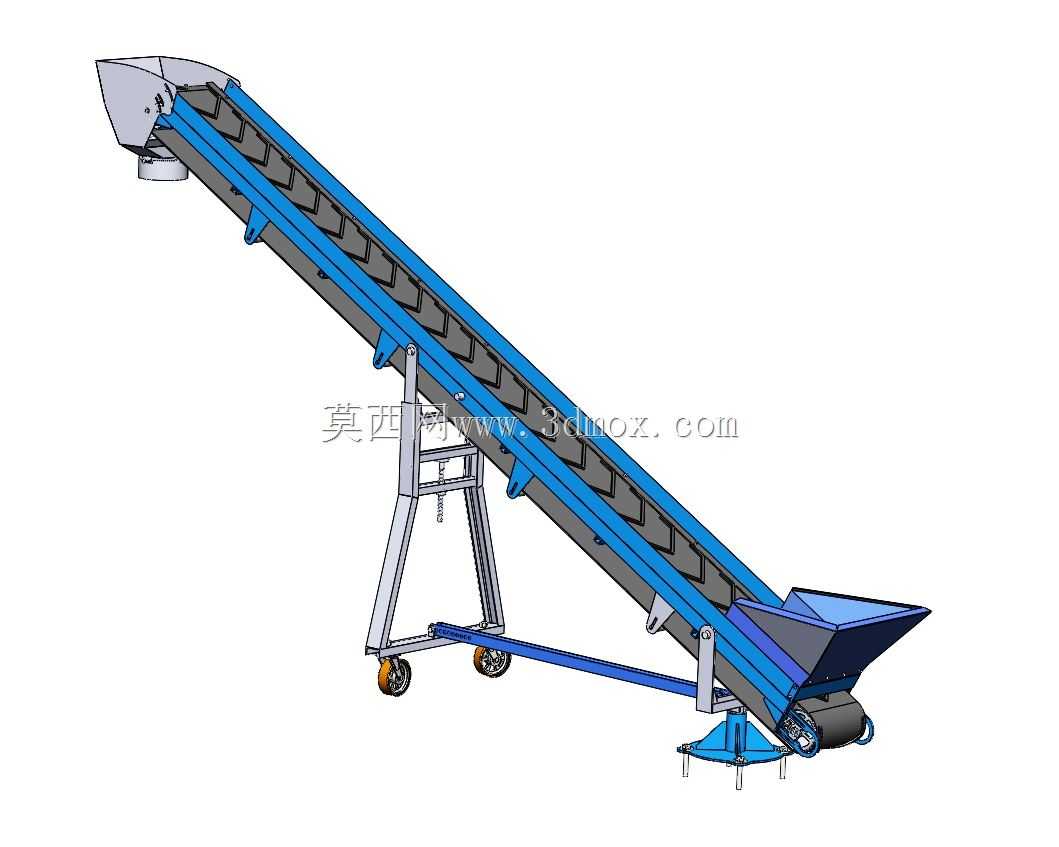

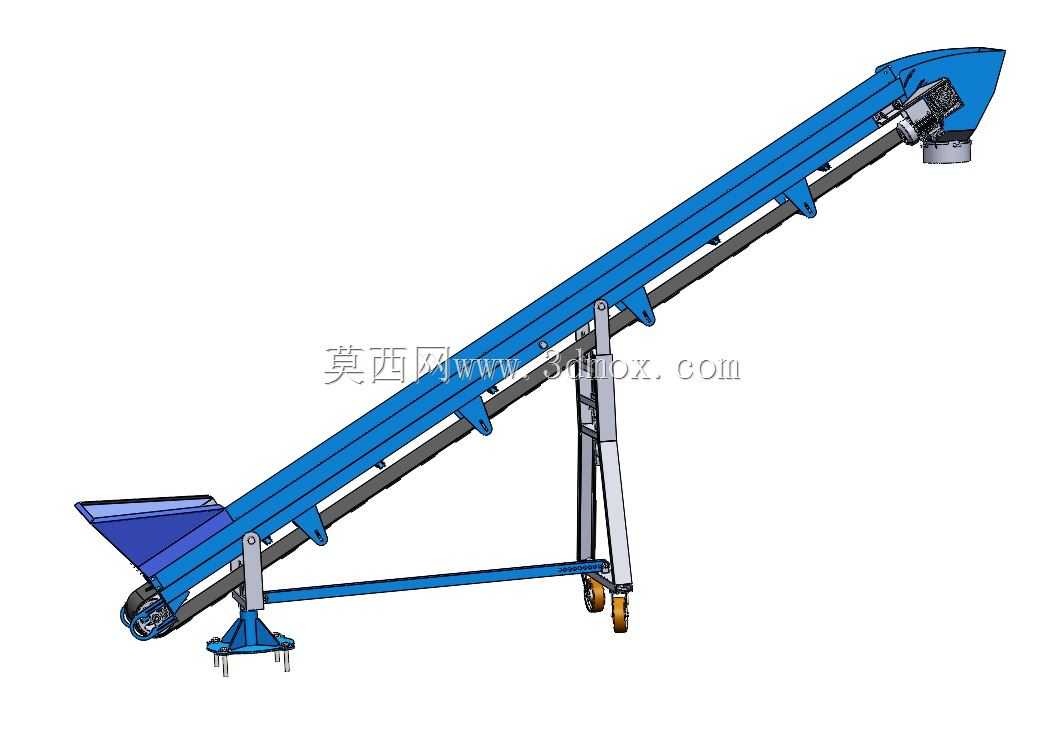

　　在粮食收储站点的散粮转运、小型加工厂的颗粒原料上料、建筑装修现场的散料短距离驳运场景中，这类带倾角的带式输送设备一直是兼顾灵活性与输送效率的常用选型。不同于固定安装的长距离皮带输送线，这款设备的机架采用分段式铰接设计，中部设置可调节高度的支撑支腿，配合尾部的万向脚轮与前部的固定支撑脚，既可以在作业时快速调整输送倾角，适配不同高度的受料点位，也能在转场时收起支腿依靠脚轮快速推移，不需要额外的吊装设备辅助移位。设备的受料端设置了扩口式导料槽，能避免散料在投料时从皮带两侧撒落，导料槽的边缘做了圆弧过渡处理，减少颗粒物料投料时的卡滞问题；头部卸料端加装了挡料罩，能让物料顺着罩体的导流面精准落入受料容器，避免高速输送的物料抛洒飞溅。

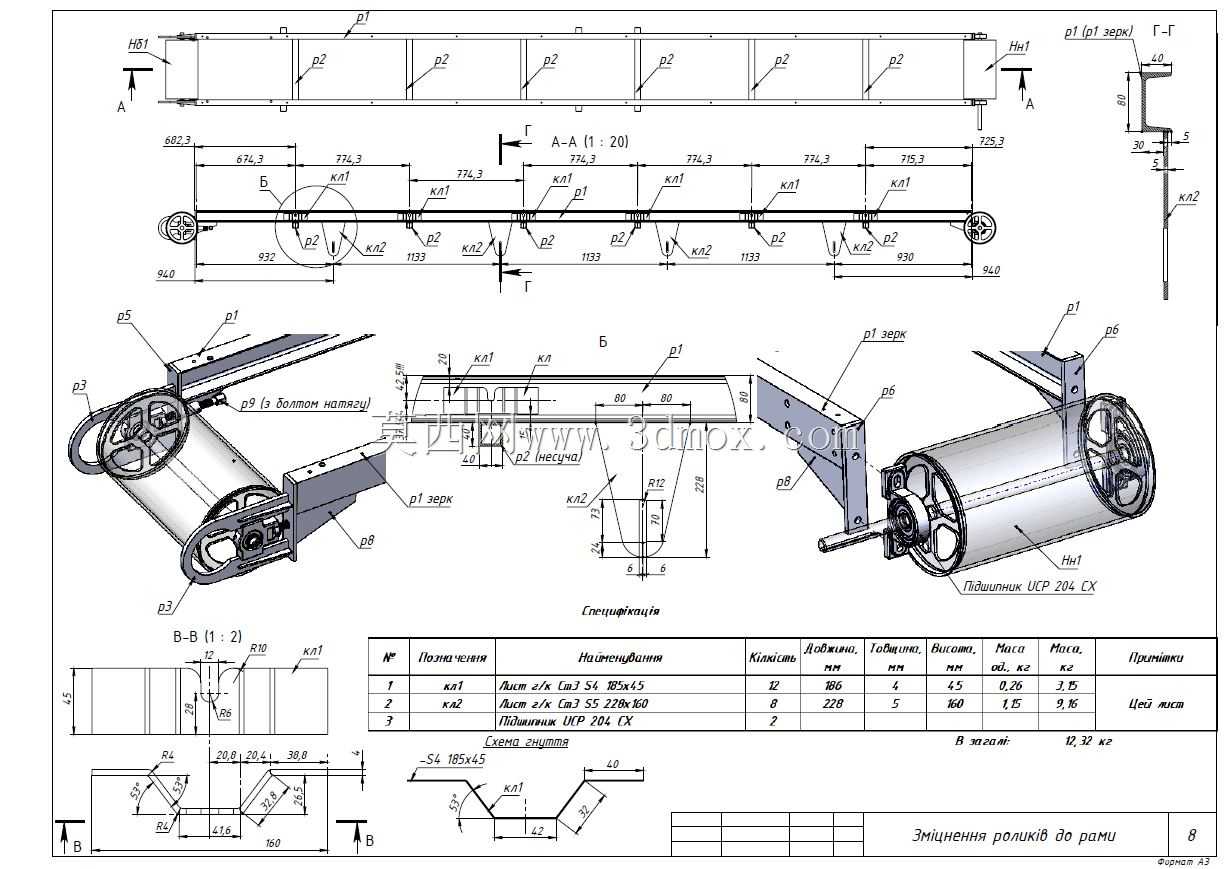

　　从结构设计逻辑来看，这款设备的托辊组采用了槽型布置，能让皮带在承载段形成内凹的截面，增大物料与皮带的接触摩擦力，即使在大倾角输送状态下，也能减少颗粒物料的下滑滚落问题；回程段采用平行托辊支撑，降低皮带运行时的垂度，减少运行过程中的皮带跑偏概率。驱动单元布置在头部卸料端的高位位置，能增大驱动滚筒与皮带的包角，提升传动效率，同时避免低位布置时散料撒落堆积在驱动部件上，减少日常清理维护的工作量。张紧装置设置在尾部受料端，采用螺旋调节结构，操作人员可以在设备侧面直接调整张紧行程，不需要拆解外部护罩，日常维护的操作空间充足。安装边界方面，设备在水平放置状态下的整体长度适配中小型作业场地的空间限制，支腿的调节行程可以覆盖1米到2.

　　5米左右的卸料高度范围，脚轮采用带刹车的万向结构，作业时锁定刹车即可固定设备位置，不需要额外打地脚螺栓固定，适合临时作业、频繁转场的使用场景。设备的机架主体采用型材焊接结构，关键受力位置做了三角加强筋处理，在保证整体结构刚度的前提下控制了设备自重，单人即可完成推移转场与倾角调整操作。皮带两侧的密封挡边采用快装结构，磨损后可以快速拆卸更换，不需要拆解整体机架结构，降低了易损件的更换成本与停机时间。
