重载型动力驱动辊道输送设备结构

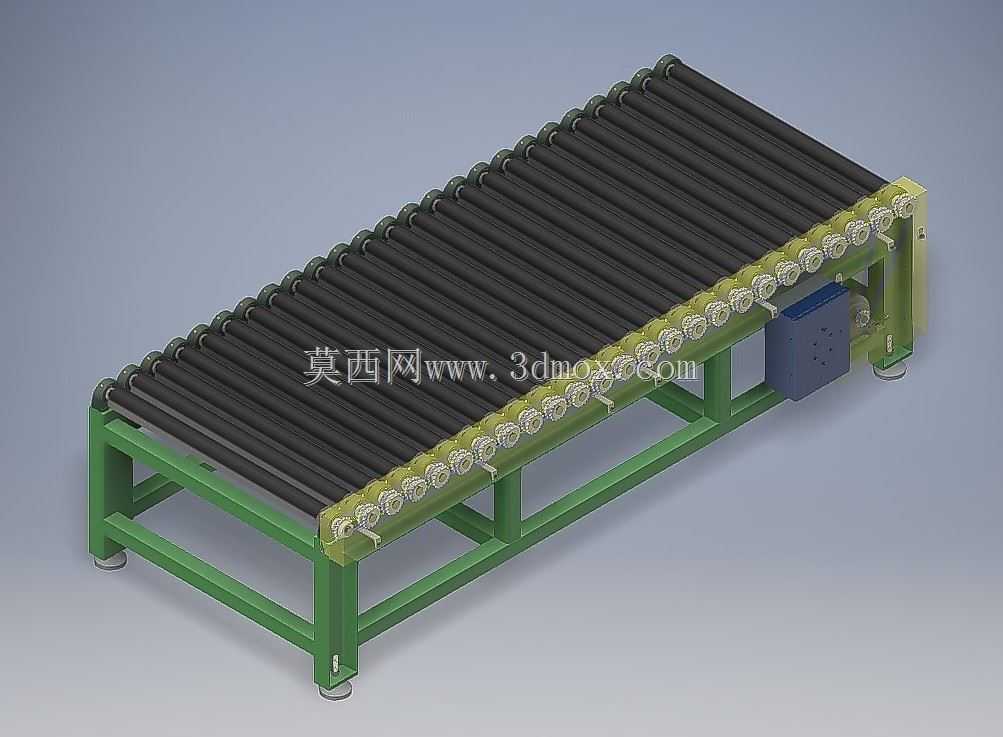

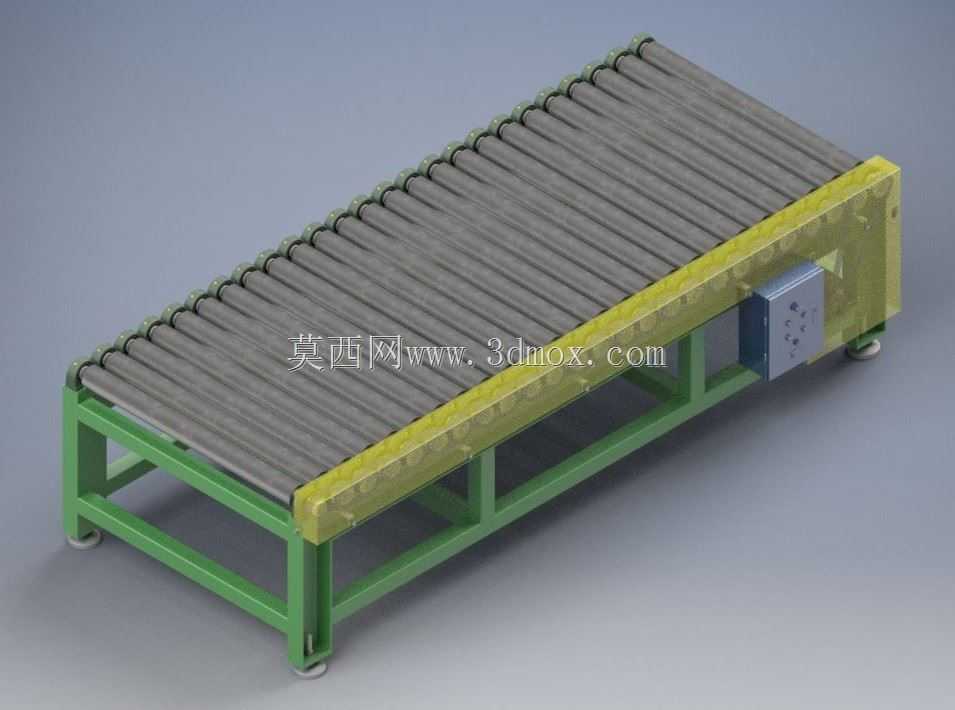

　　这款驱动辊式输送结构，主要面向车间内的单元化物料转运场景，常见于机加工线的工序间工件流转、仓储出库段的托盘输送、装配线的工装板输送环节，可承载带托盘的机加工件、整箱包装货品、工装夹具等单元载荷，替代人工搬运实现工位间的连续物料传递，适配平直段的水平输送需求，也可根据产线布局搭配转弯辊道、顶升移栽机构组成完整物流线。从结构设计逻辑来看，整体采用型钢焊接机架作为承载主体，机架底部配置可调脚杯，可在安装时调整整体水平度，抵消地面不平整带来的安装误差，避免辊筒偏斜导致物料跑偏；机架两侧设置黄色防护边条，既可以对输送面上的物料起到侧向限位作用，防止物料在输送过程中从侧边滑落，也能遮挡侧边的传动链条结构，避免车间内的杂物、人员衣物卷入传动部位，

　　符合车间设备的安全防护要求。辊筒采用等间距排布设计，排布间距根据常规输送托盘的底面尺寸确定，保证任意时刻托盘下方至少有三根辊筒接触支撑，避免托盘因支撑不足出现卡滞、倾翻问题；驱动端采用侧装式集成驱动单元，将传动结构整合在机架侧部的护罩内，相比传统的端部电机直连结构，可缩短设备整体长度方向的安装尺寸，减少设备在车间内的占地空间，同时侧装结构更便于后期的维护检修，无需拆卸端部的挡料结构即可完成传动部件的保养更换。安装边界方面，设备的整体宽度根据输送物料的最大宽度预留单侧50mm的安全间隙，机架高度适配常规车间作业工位的750-850mm高度区间，可直接对接加工中心的上下料工位、装配台的进料端，无需额外增设过渡升降机构；

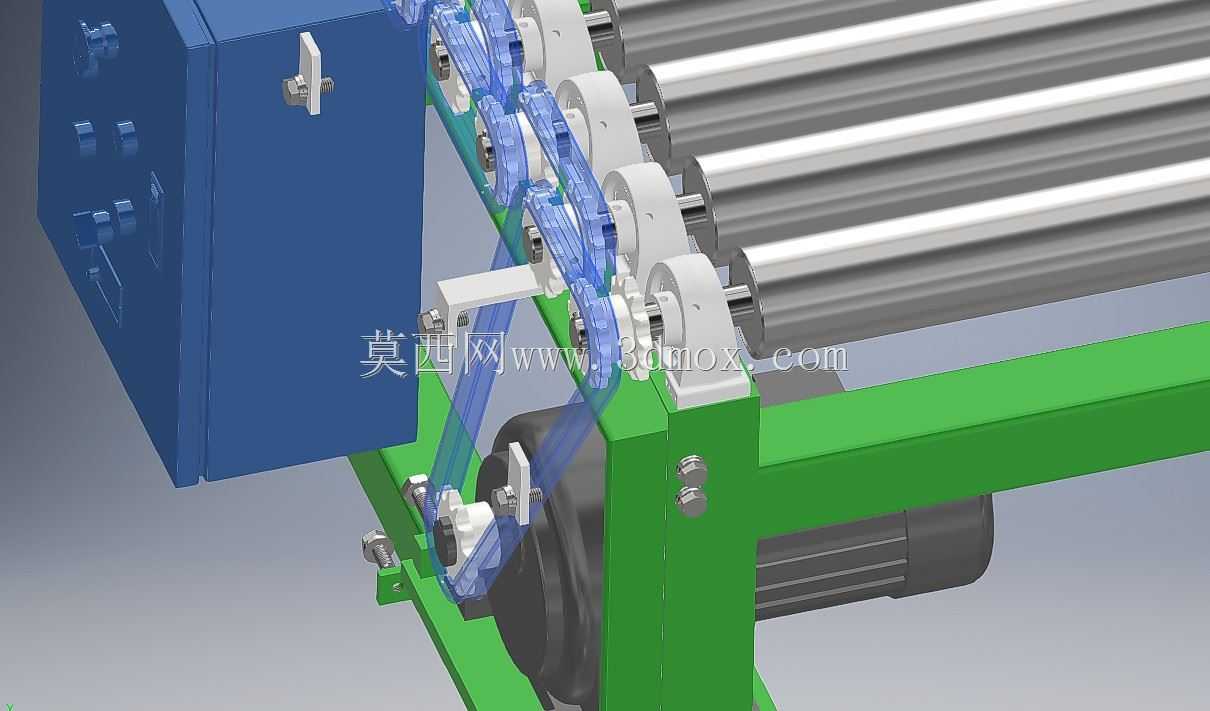

　　设备进料端和出料端可根据需求加装导向挡条，对接上下游设备时可通过调整脚杯高度实现输送面的齐平对接，保证物料过渡顺畅无卡滞。传动部分采用链传动结构，每根辊筒的端部配置链轮，通过链条将动力从驱动单元传递至每根辊筒，相比带传动结构，链传动的传动比更稳定，重载工况下不会出现打滑丢转问题，可适配较重工件的输送需求，同时链条张紧结构设置在机架侧部，可定期调整张紧度，补偿长期运行带来的链条磨损伸长量，延长传动部件的使用寿命。输送面的辊筒表面采用光滑金属材质，可适配塑料托盘、金属托盘、木质托盘等多种常见托盘类型，不会对托盘底面造成额外划伤，若输送表面易滑的工件，也可更换为包胶辊筒提升摩擦力，整体结构的模块化程度较高，可根据实际输送长度需求增减辊筒数量、调整机架长度，适配不同车间的场地布局要求。
