移动式手动液压起重吊机结构设计

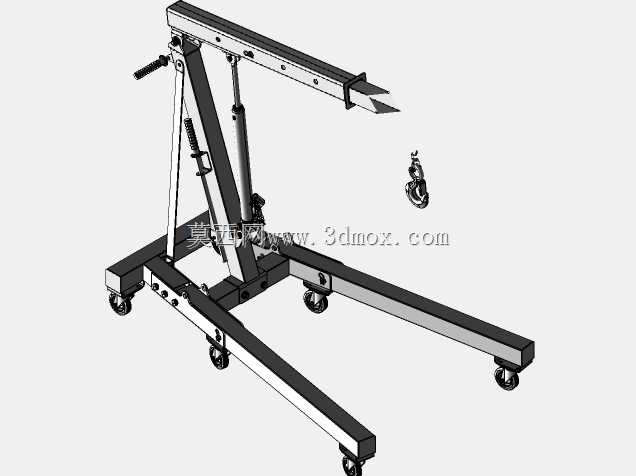

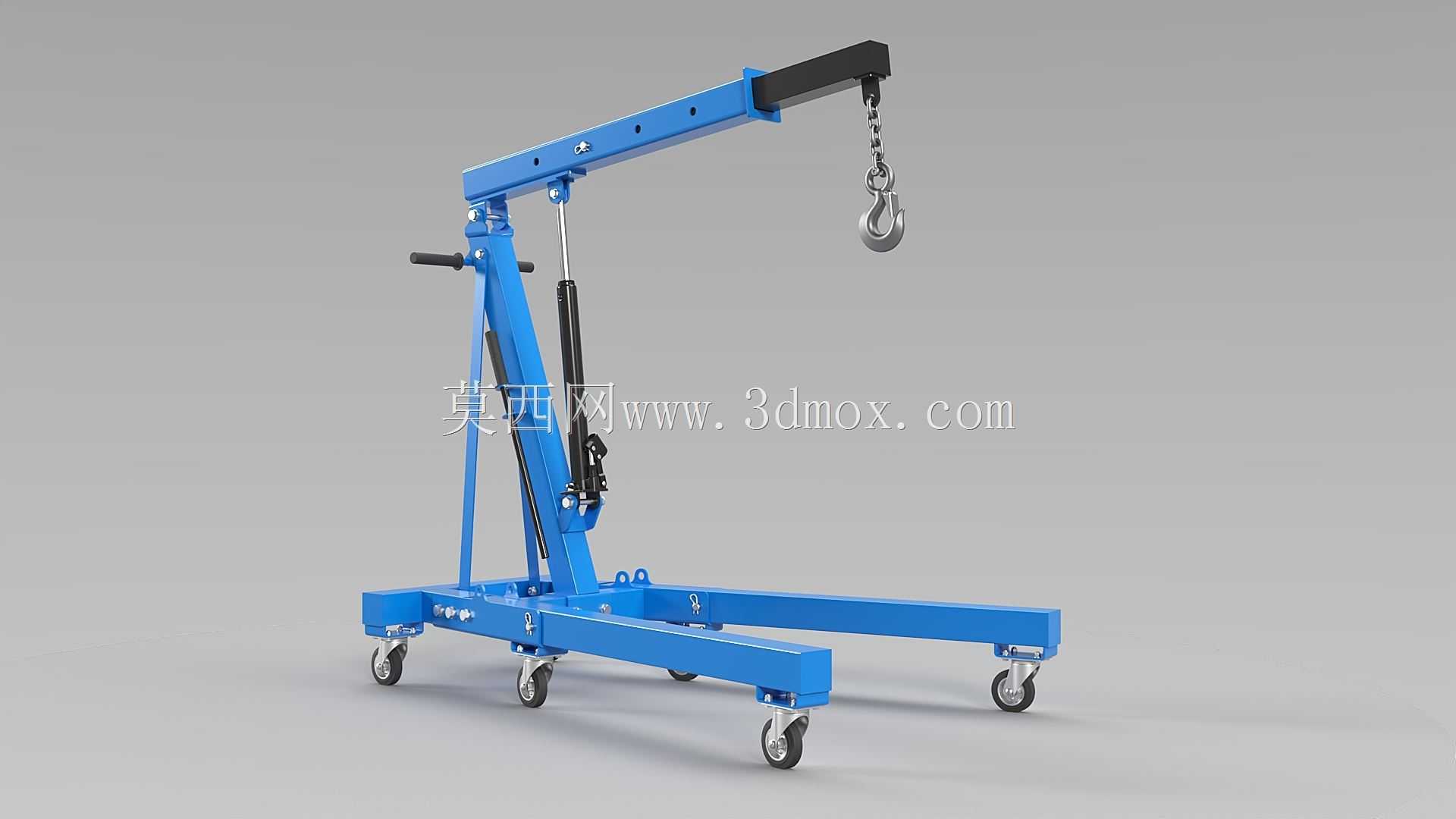

　　这款移动式液压吊机的结构设计，核心围绕车间内小吨位重型零部件的短距离转运、设备装配工位的精准吊装需求展开，区别于固定轨距的桥式起重机与大吨位汽车吊，它的作业边界覆盖了厂区内通道狭窄、大型起重设备无法进入的维修区、机加工工位旁、仓储货架间等场景，解决1吨以内重型工件的垂直起升与水平移位痛点。从结构布局来看，底盘采用可伸缩式支腿设计，非作业状态下支腿向内收拢，整机宽度控制在0.8米以内，可顺利通过标准车间人行通道与普通货梯，作业时支腿向外伸出至1.6米跨度，配合四个带刹车的聚氨酯脚轮，既保证空载推移时的转向灵活性，也能在起吊重物时提供足够的抗倾覆力矩，避免侧翻风险。起升臂采用多节孔位调节的铰接结构，

　　不同孔位对应不同的作业半径与额定起重量，最小作业半径0.8米时可满足满吨位起升需求，最大作业半径延伸至1.5米时，可适配跨设备、跨工位的远距离吊装，臂架末端的吊钩配备防脱卡扣，防止吊装过程中吊索滑脱。动力单元采用集成式手动液压泵，无需外接电源或气源，通过操作手柄的往复压动即可驱动柱塞缸完成臂架起升，缸体旁设置的泄压阀可精准控制重物下降速度，避免下落冲击对工件或工位台面造成损伤，手柄同时集成了推移转向功能，操作人员单人即可完成设备移动、起吊、对位、下放的全流程操作。设计过程中重点校核了臂架铰接点的剪切强度、支腿的抗弯截面模量，以及液压系统的额定工作压力冗余，所有受力焊缝均采用连续角焊缝设计，关键销轴部位做了渗碳淬火处理提升耐磨性能，

　　整机重心在空载与满载状态下均控制在底盘支撑面的中心区域，脚轮的单轮承载能力预留了1.5倍的安全系数，适配车间内环氧地坪、水泥地面等多种常见路面的移动需求，可广泛用于机加工车间的工件上下料、设备维修时的零部件拆装、仓储区域的重型货物码垛等场景，填补了大型起重设备覆盖盲区的小吨位吊装作业空白。
