重型龙门式液压装卸搬运设备结构设计

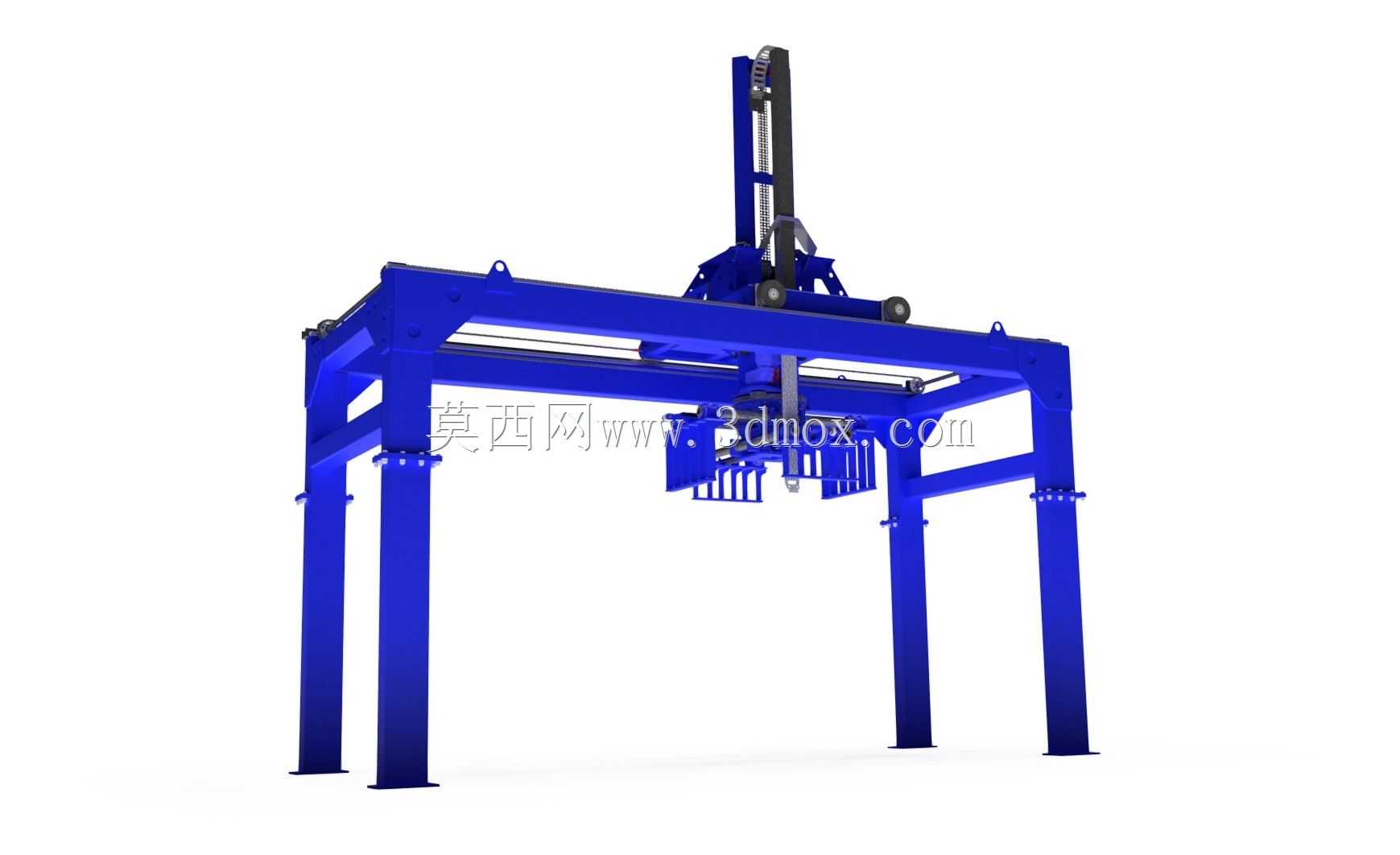

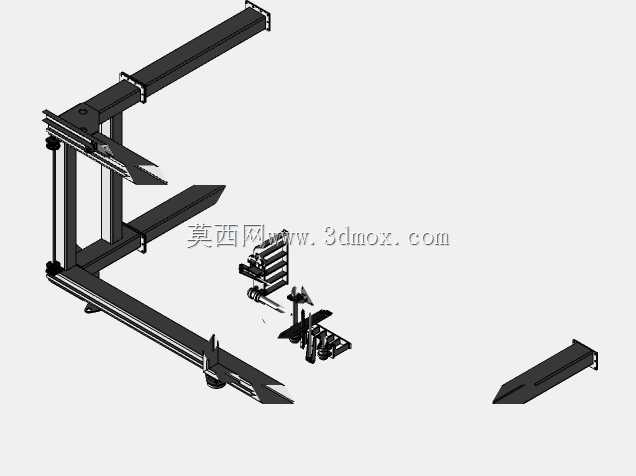

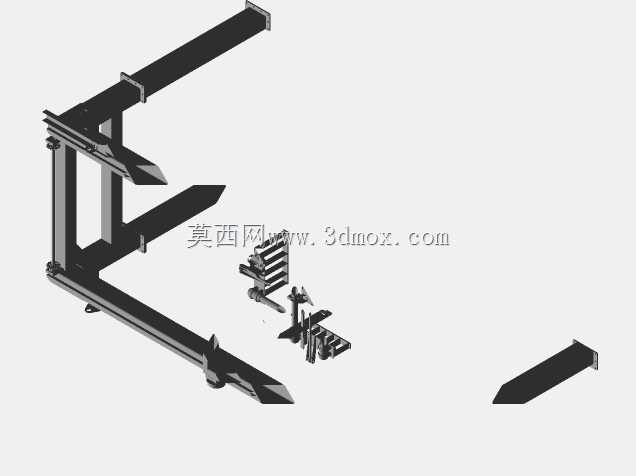

　　这款龙门式液压装卸设备的设计初衷，是解决重型制造车间内区块化生产时，大重量工件在工序间的定点转运、上下料装卸需求，常见于重工制造、重型机加工、大型零部件装配的生产区块衔接场景，替代传统行车占用车间顶部空间、小范围转运效率低的痛点，同时适配固定工位的高频次重载装卸作业，无需依赖车间整体起重系统即可独立完成作业单元内的物料转移。设备整体采用四立柱龙门框架结构，立柱采用厚壁矩形型钢焊接后做去应力处理，底部通过膨胀螺栓与车间混凝土地面固定，安装时需保证四根立柱的垂直度公差控制在1/1000以内，横梁与立柱的连接采用高强度螺栓配定位销的结构，避免长期重载作业下框架出现形变偏移，整体安装边界需预留左右各1.2米的检修通道，顶部预留0.

　　8米的升降机构维护空间，地面基础需做不小于200mm厚度的C30混凝土硬化处理，保证设备满载作业时的基础稳定性。升降执行机构采用液压驱动配合线性导轨导向，相比纯丝杠驱动具备更强的重载承载能力，升降滑座上安装的可调式夹取机构可根据不同规格的工件调整夹爪间距，夹取面做防滑处理，避免重型工件转运过程中出现滑脱风险，横向移动机构采用齿轮齿条传动配合伺服电机驱动，可实现横梁范围内任意位置的精准停靠，定位精度可控制在±2mm范围内，满足机加工工序上下料的对位需求。设计过程中重点校核了龙门框架的抗弯截面模量，在横梁中部满载工况下的最大扰度控制在0.5/1000以内，避免长期重载下横梁出现下弯变形，液压系统配置了过载保护回路与防爆阀，

　　即便液压管路出现意外破损，升降机构也不会出现快速下坠的风险，夹取机构配置了压力传感器，可根据工件重量自动调整夹持力，避免夹持力过大损伤工件表面或者过小导致工件脱落。设备的作业覆盖范围为横梁下方的整个矩形区域，可完成工件从输送线到机床工装位、从毛坯堆放区到加工位的自动装卸转运，单工位配置即可覆盖3-5台同类型机床的上下料需求，相比人工配合叉车的作业模式，作业效率可提升60%以上，同时降低重型工件搬运过程中的安全风险，适配1吨以内的重型工件装卸作业，夹取机构可根据实际生产需求更换为真空吸盘、吊钩等不同执行端，拓展设备的适用场景。
