客车车身铝制承载框架结构设计

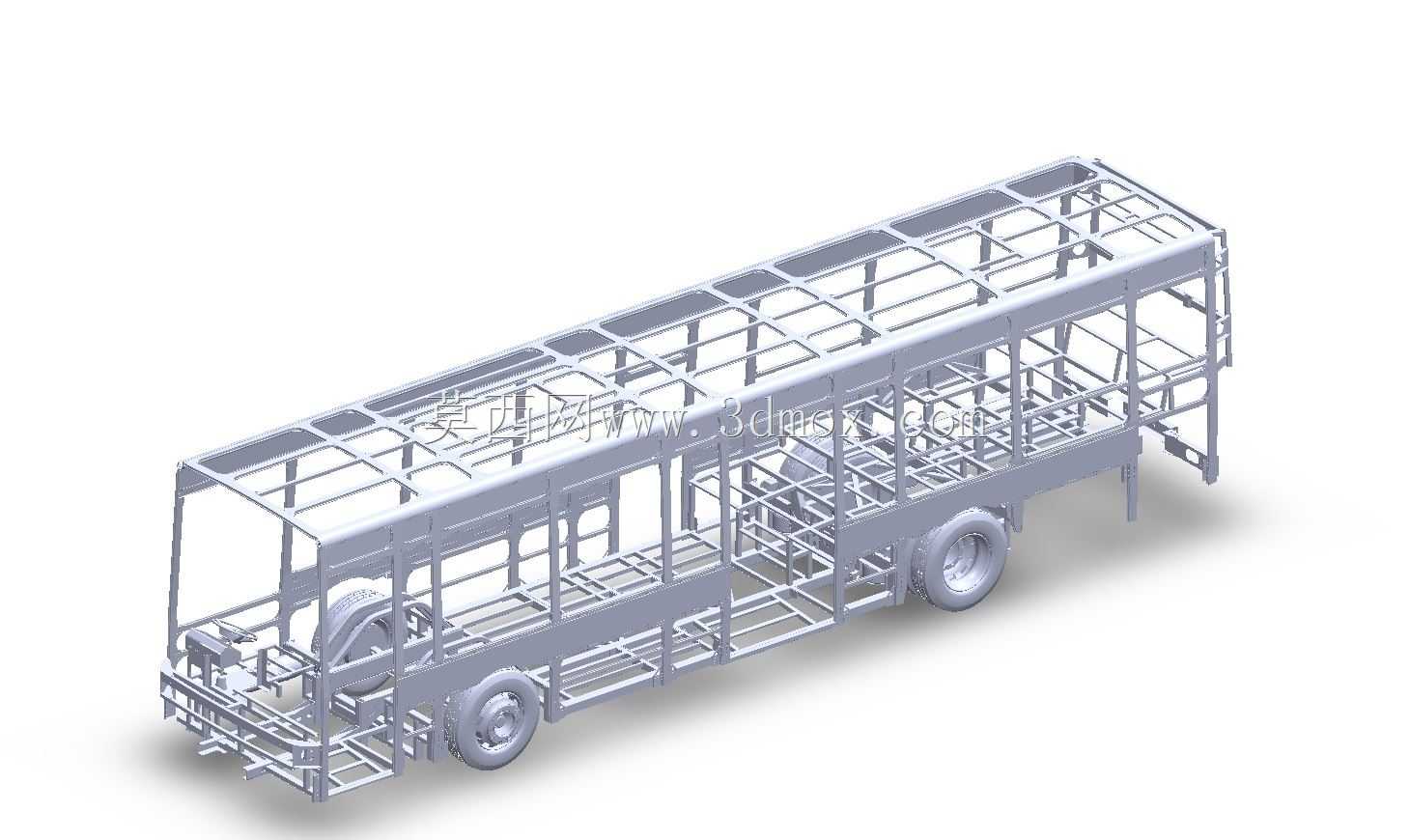

　　该铝制车身框架是大中型公路客车、城市公交客车的核心承载基体，在整车结构中承担全部乘员、车载设备、内饰附件的载荷传递与支撑作用，同时也是车身外覆盖件、车门、车窗、空调机组、座椅地板等所有上车部件的安装定位基准。框架整体采用挤压铝型材通过焊接、铆接组合成型，相比传统钢制骨架减重幅度可达40%以上，能有效降低整车整备质量，减少运营阶段的能耗水平，契合当前商用车轻量化的设计趋势。从结构布局来看，框架沿整车长度方向分为前围安装段、乘客舱主承载段、后围动力舱安装段三个功能区域，左右侧围设置多道垂直加强立柱与上下纵梁连接，顶部设置弧形顶横梁构成顶棚支撑网格，底部设置贯通式底架纵梁与横梁组成的格栅结构，承担地板与下部行走机构的载荷传递。

　　设计过程中重点考量了整车扭转刚度与弯曲刚度的匹配，在车门开口、车窗开口等应力集中区域做了局部型材加厚与斜撑补强，避免车辆在颠簸路面行驶时出现开口变形、焊缝开裂的问题。框架的安装边界完全匹配常规10-12米级客车的底盘安装孔位，前围区域预留了挡风玻璃安装止口、雨刮器安装座、前保险杠连接点的定位结构，侧围预留了推拉窗或固定窗的安装卡槽、乘客门的铰链安装位与密封止口，后围预留了发动机散热开口、尾门铰链安装位、尾灯安装支座，顶部预留了空调机组、逃生天窗的安装平面与固定孔位。在型材截面选型上，主承载纵梁采用大截面矩形空心铝型材，辅助支撑采用小截面矩形管与L型角铝组合，在保证结构强度的前提下尽可能减少材料冗余，

　　所有连接节点的设计都兼顾了装配工艺性，避免出现无法施焊或铆接操作空间不足的结构死角。该框架的结构设计可直接用于客车新产品开发的结构验证环节，也可作为同级别车型轻量化改型的设计参考，帮助结构工程师快速完成车身骨架的方案迭代，缩短整车开发的结构设计周期，在碰撞安全仿真、模态分析、刚度校核等前期仿真环节也可直接作为基础模型使用，减少重复建模的工作量。
