钢管框架式越野卡丁车整车结构设计

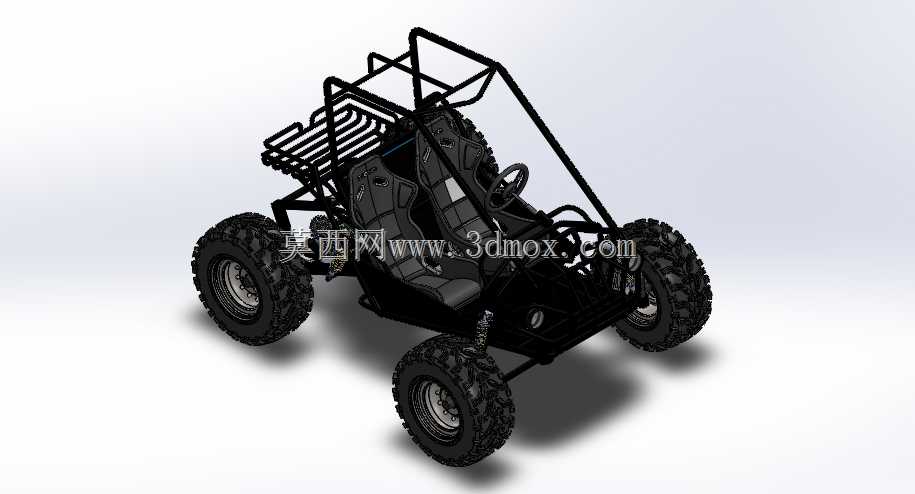

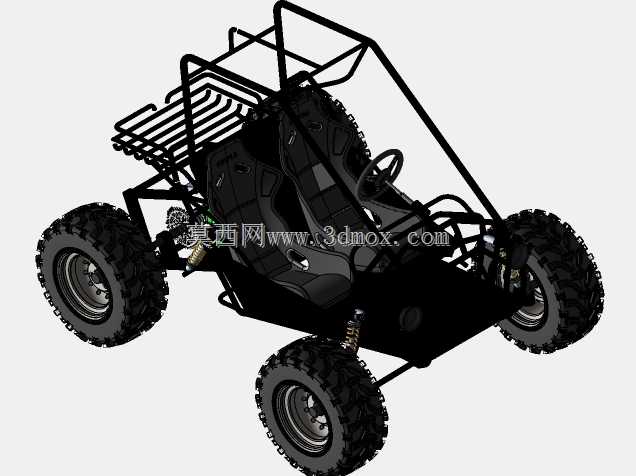

　　这款非道路用越野卡丁车的结构设计，核心围绕非铺装路面的通行需求展开，区别于场地竞速卡丁车的低趴设定，整车预留了足够的悬架跳动行程与离地间隙，能够适配林间土路、砂石坡地、浅滩草甸等多种户外复杂地形，既可以作为户外休闲运动的驾乘载体，也能在小型厂区、庄园、景区内部承担短距离通勤接驳的功能。整车采用外露式钢管桁架车架作为承载主体，设计阶段通过管材排布的力学路径优化，在控制整备质量的前提下保证了车架扭转刚度，防滚架结构与主车架一体化焊接成型，无需额外加装防护结构即可满足非道路驾乘的侧翻防护要求，车架上预留的安装点位覆盖动力总成、悬架系统、座椅、转向机构、后置置物架等全部部件，装配时可通过定位工装快速完成各组件的同轴度校准，

　　降低生产环节的装配误差。行走系统匹配大颗粒深花纹越野轮胎，配合长行程螺旋弹簧阻尼悬架，能够在颠簸路面有效过滤路面冲击，减少传递到车架与驾乘人员的振动载荷，双座布局的座椅安装点经过人机工程校核，预留了安全带安装位，驾乘人员的腿部空间、转向操作空间都经过实车姿态模拟验证，避免越野工况下肢体与周边结构发生干涉。后置的管式置物架可承载少量户外随行装备，转向系统采用齿轮齿条结构，转向传动比经过适配调校，兼顾低速越野时的转向精准度与操作轻便性。设计过程中对整车的安装边界做了明确限定，轮距、轴距参数匹配常见非道路车辆的通行宽度要求，能够满足林间小道、景区步道的通行尺寸限制，各运动部件的运动包络都经过干涉检查，悬架上下跳动、

　　转向轮左右打满的全行程内，轮胎与车架、翼子板结构均无剐蹭风险，制动系统的安装点位与轮毂、后桥结构完全适配，可根据实际使用需求选装盘式或鼓式制动组件，动力单元的安装位预留了多机型适配空间，可匹配不同排量的内燃动力总成或电驱动总成，适配不同场景的动力需求。
