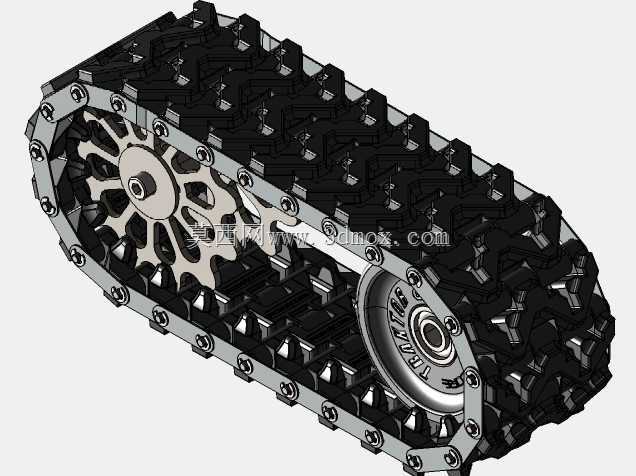

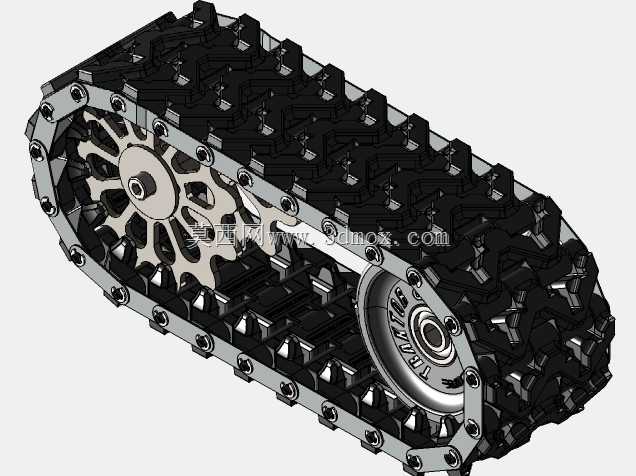

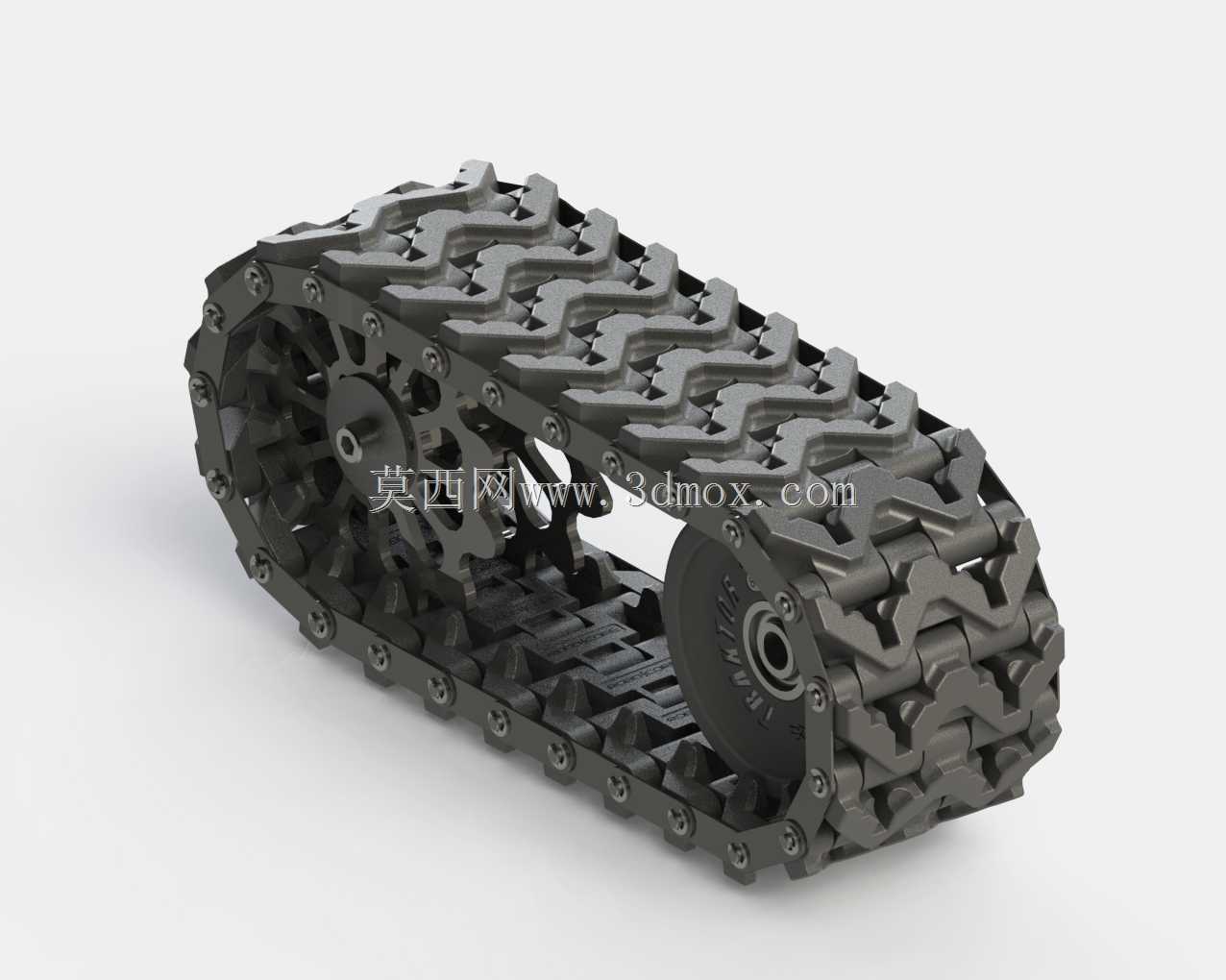

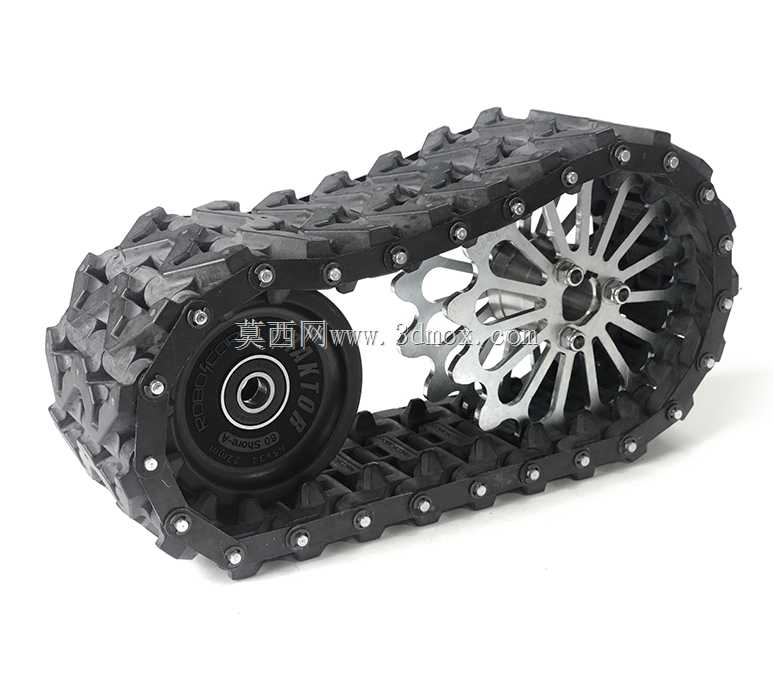

小型履带行走机构含驱动链轮结构

　　这套履带行走组件的设计初衷，是适配狭小空间内作业的小型移动装备，最初的需求来源是洞穴探测类机器人的行走系统开发，后续也可拓展至管道检查、灾后狭窄空间救援、地质勘探取样、高校科研类移动平台项目中使用。整套结构采用全轮驱动的设计逻辑，核心目标是让履带板尽可能与接触面保持最大贴合面积，在碎石、泥泞、凹凸不平的非铺装路面上，能有效分散设备接地压强，避免行走过程中出现打滑、陷滞的问题，相比轮式行走结构，在复杂非结构化地形下的通过性提升十分明显。设计阶段采用了模块化的拆分思路，履带板、驱动链轮、支撑滚轮、连接销轴都做了独立的结构拆分，单块履带板的啮合齿形与链轮齿槽做了匹配修形，确保传动过程中啮合顺畅，不会出现跳齿、卡滞的情况；

　　相邻履带板之间通过销轴铰接，预留了合理的转动间隙，既能保证履带环绕链轮转动时的弯折自由度，也能控制间隙量避免泥沙进入铰接部位造成过度磨损。支撑轮的排布沿履带内侧的承力面均匀布置，将设备上部的载荷均匀分散到每一段与地面接触的履带上，避免局部应力集中导致履带板变形或销轴断裂。从安装边界来看，整套行走组件的侧向安装面预留了标准的轴系连接位，驱动链轮的中心孔可根据配套的驱动电机输出轴尺寸做适配调整，支撑轮的安装支座可直接固定在设备底盘的对应安装孔位上，不需要额外做复杂的转接结构设计。履带板的外形采用了防滑齿结构，齿形角度经过反复调整，既能在硬质光滑路面提供足够的摩擦力，也能在松软土质路面切入表层提升抓地力；铰接部位的销轴做了轴向限位设计，

　　避免行走过程中销轴窜动脱落，同时预留了润滑脂加注的通道，可定期维护延长使用寿命。整套结构的所有配合面都标注了明确的公差要求，链轮的齿形精度满足平稳传动的需求，履带板的铰接孔同轴度控制在合理范围内，确保装配后整条履带运转顺畅，无偏磨、异响问题。模块化的设计也让这套组件的适配性极强，可根据不同设备的载重需求、行走速度要求，调整履带的整体长度、链轮的齿数、支撑轮的数量，不需要重新设计整套结构就能适配不同吨位的小型移动装备，大幅缩短了同类移动平台的开发周期。
