机用螺杆式手动平口夹持夹具结构

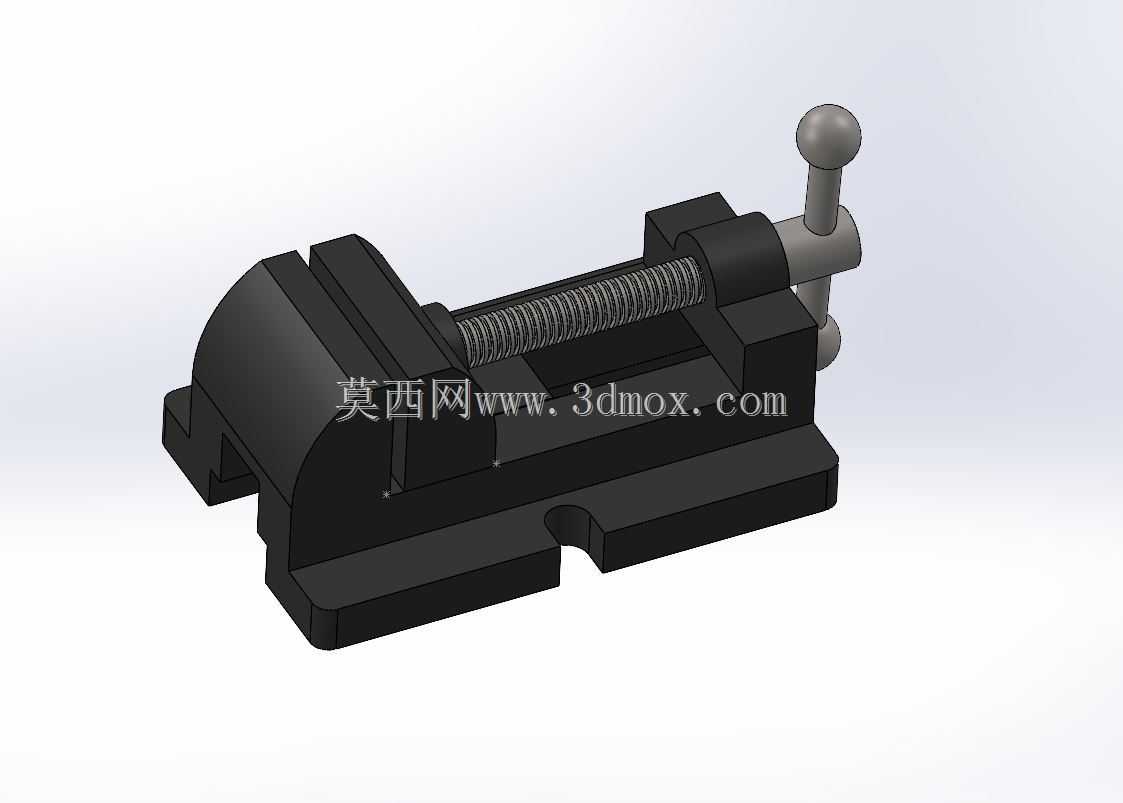

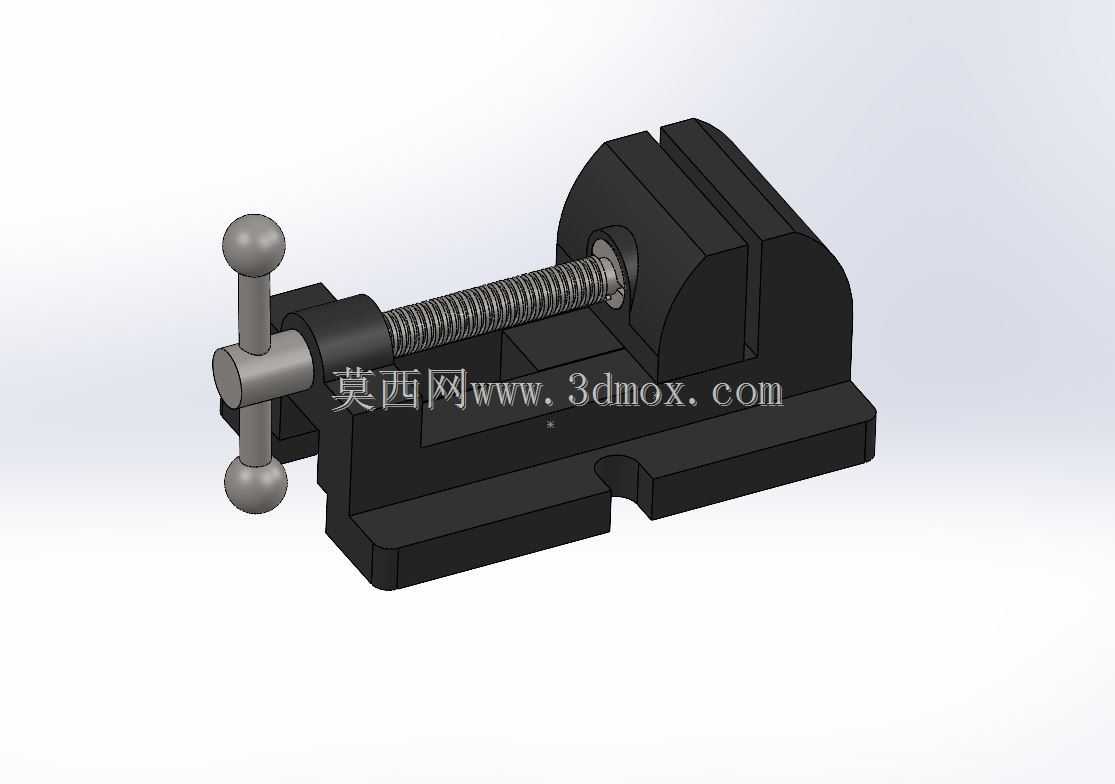

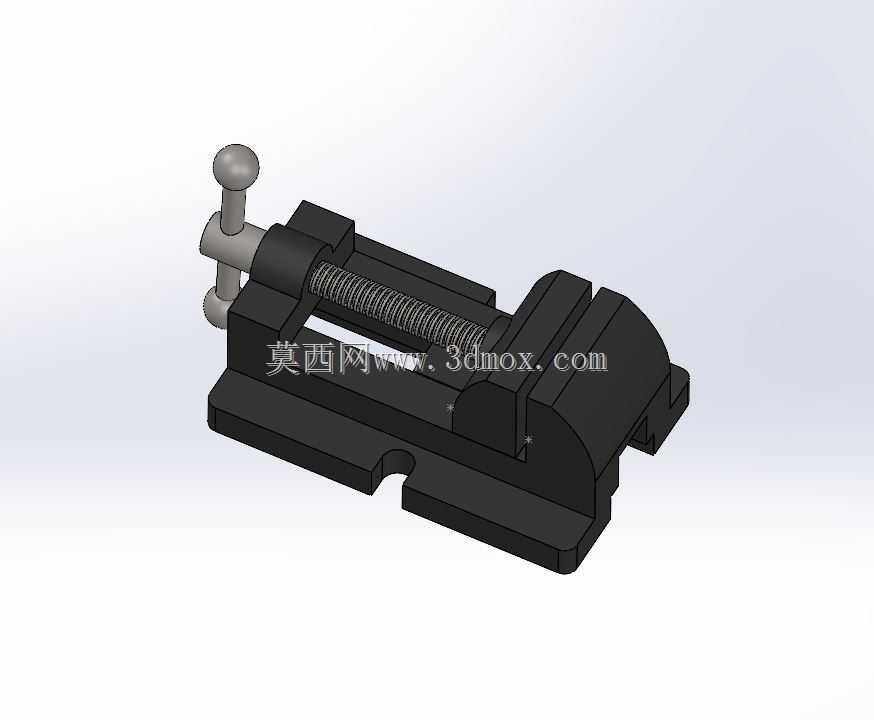

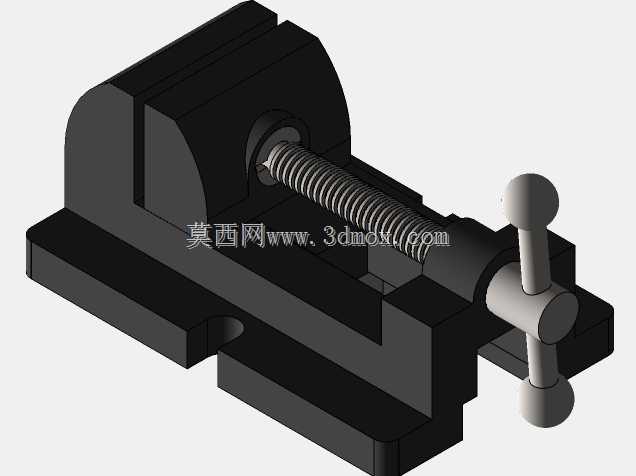

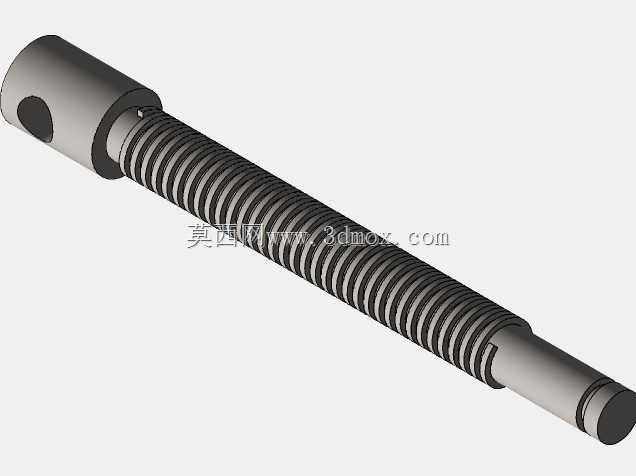

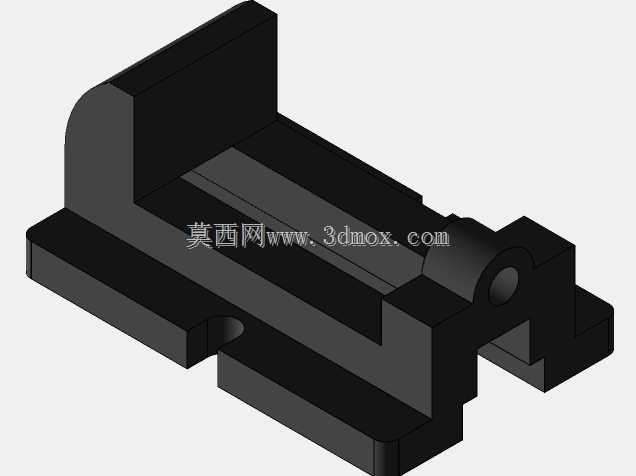

　　这款手动夹持夹具是机加工工位最常见的通用工装，日常在台式钻床、小型铣床、钳工台工位上承担工件定位夹持的核心作用，能适配绝大多数规则形状的金属、非金属坯料装夹需求，是小批量零件加工、钳工修配、试样打磨工序里离不开的基础工装。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，依靠梯形螺杆的螺旋传动实现钳口的开合与夹紧力输出，这种传动形式本身具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，不需要额外增加锁止结构就能保证装夹可靠性。钳身底部设计有与机床工作台T型槽匹配的安装凸台，安装时可以通过T型螺栓快速固定在工作台指定位置，安装边界预留了足够的螺栓穿装空间，不会和工作台其他工装、行程限位结构产生干涉，

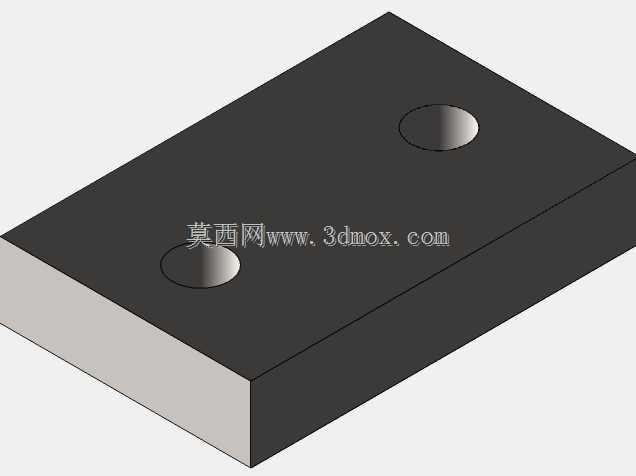

　　整体外形尺寸适配常规小型加工设备的工作台面，不会占用过多操作空间，给工件上下料、加工走刀留出足够的操作余量。钳口部分采用平直咬合面设计，针对不同材质的工件，还可以在钳口处加装铜皮、胶皮等软质衬垫，避免装夹过程中夹伤工件已加工表面，活动钳身的滑动导轨和固定钳身采用一体式铣削成型的配合面，配合间隙控制在合理范围内，夹紧过程中不会出现钳口上翘、偏移的问题，能保证装夹后工件的定位精度满足普通机加工的公差要求。操作端采用三球头手柄设计，操作人员施加较小的圆周力就能通过螺杆放大输出足够的夹紧力，手柄的转动半径经过合理设计，既不会因为力臂过长导致操作时磕碰周边设备，也不会因为力臂过短导致夹紧力不足，日常操作时单手就能完成钳口开合、

　　工件夹紧的全套动作，不需要额外借助加力杆，适配高频次的工件装拆作业场景。整体结构没有冗余的复杂零件，所有零部件都采用常规机械加工工艺就能制作，维护时只需要定期给螺杆、滑动配合面加注润滑脂，就能保证长期使用的操作顺畅度，不会因为铁屑、粉尘进入配合面出现卡滞问题，适合生产车间、实训教学、模型制作等多种场景下的装夹作业使用。
