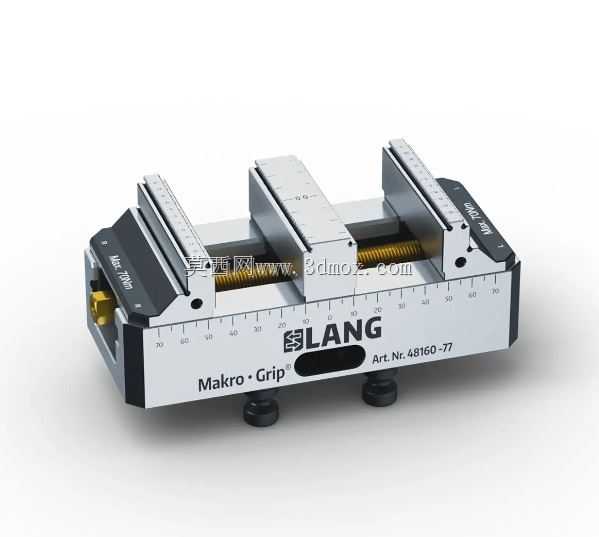

数控加工用Makro自定心精密台钳结构

　　在数控铣削、加工中心批量工件装夹场景中，夹具的定位精度、夹持稳定性直接决定工件加工的形位公差与成品一致性，这款Makro系列台钳正是针对中小尺寸金属零件的快速装夹需求设计的专用工装。从实际加工场景来看，这类台钳常部署在立式加工中心、数控铣床的工作台面，适配板类、方块类、小型异型坯料的装夹作业，尤其适合多工序连续加工场景，一次装夹即可完成铣面、钻孔、镗孔、攻丝等多工步加工，减少重复装夹带来的定位误差累积。

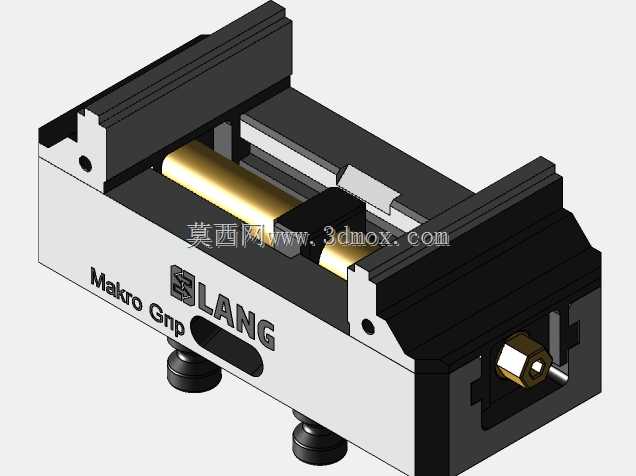

　　从功能特性上看，该台钳采用对向同步夹持结构，内部通过精密梯形丝杠传动实现两侧钳口的同步开合，保证夹持过程中工件自动对中，无需操作人员反复打表找正，大幅缩短单件装夹辅助时间。钳口工作面设计有细密的锯齿咬合结构，配合表面硬化处理，能够在较低的夹持扭矩下提供足够的咬合力，避免铣削过程中工件出现位移、抬升问题，同时减少对工件夹持面的压伤深度，降低后续去毛刺、打磨的工作量。台钳本体采用高牌号铸铁整体铸造，经过时效处理消除内应力，长期承受切削交变载荷也不会出现本体变形，钳身导轨面经过精磨处理，开合过程顺滑无卡滞，重复定位精度可控制在0.02mm以内，满足精密零件加工的公差要求。

　　设计思路上，这款台钳充分考虑了机床加工的实际工况：钳身正面加工有连续的刻度标尺，操作人员可快速读取钳口开合距离，适配不同宽度工件的快速预调；底部设计有标准的定位键槽，可配合机床工作台的T型槽快速定位安装，无需反复调整台钳与机床轴向的平行度；钳体两侧预留有工装扩展接口，可根据加工需求加装定位挡块、异形钳口等附件，拓展装夹异型工件的能力。传动丝杠端部设计有快换接口，可配合扭矩扳手实现夹持力的精准控制，针对铝件、铜件等软质金属加工时，可降低夹持力避免工件夹伤，针对钢件、不锈钢等硬质材料加工时，可提升夹持力保证装夹刚性。

　　从安装边界与尺寸适配来看，该款台钳的钳身宽度、开合行程经过优化，可适配多数中小型加工中心的工作台行程，安装时通过底部的T型螺栓与工作台固定，钳身总高度控制在合理范围内，不会超出机床Z轴的安全行程区间，同时预留足够的刀具加工避让空间，避免加工过程中刀柄与钳体发生碰撞。钳口的高度设计兼顾了普通工件与叠层工件的装夹需求，当需要叠加装夹多个小型工件时，钳口的有效夹持高度可保证每层工件都能获得足够的夹持力，适配小批量多件加工的效率提升需求。

　　在实际使用中，这类自定心台钳相比普通平口钳，在批量零件加工时的效率提升十分明显，普通平口钳装夹单个工件需要反复找正，辅助时间占比可达加工周期的30%以上，而该款台钳依靠自定心结构与预调刻度，单件装夹时间可缩短至数秒，同时夹持一致性远高于手动找正的普通台钳，能够有效降低批量加工时的尺寸离散性。针对五轴加工场景，该台钳的紧凑外形设计也能减少对刀具摆角的干涉，配合五轴机床的多面加工能力，可实现工件除夹持面外其余五个面的一次性加工，进一步减少工序周转带来的误差。日常维护方面，台钳的丝杠、导轨面设计有防尘结构，可阻挡加工过程中的切屑、切削液进入传动部位，定期加注润滑脂即可长期保持开合精度，无需频繁拆解维护，适配机加工车间高负荷、多粉尘的使用环境。
