60毫升规格尖端注射器结构设计

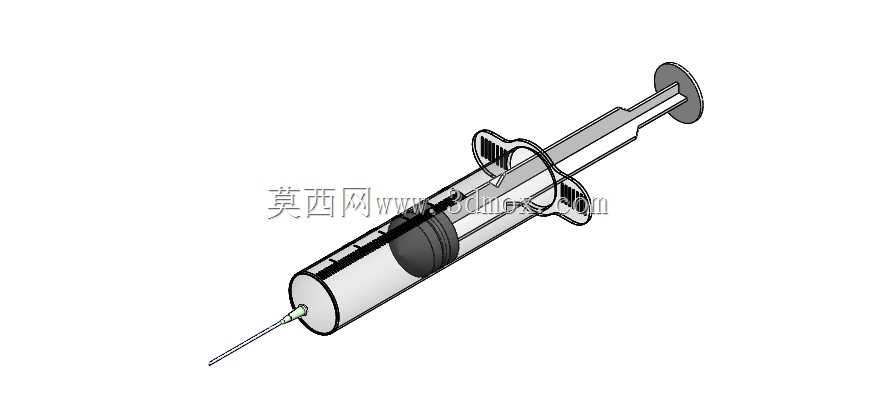

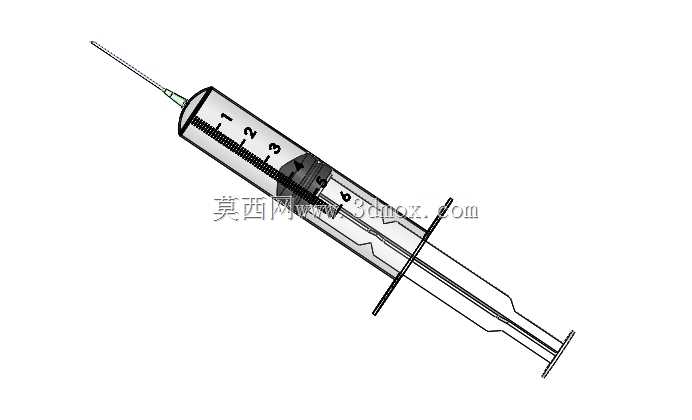

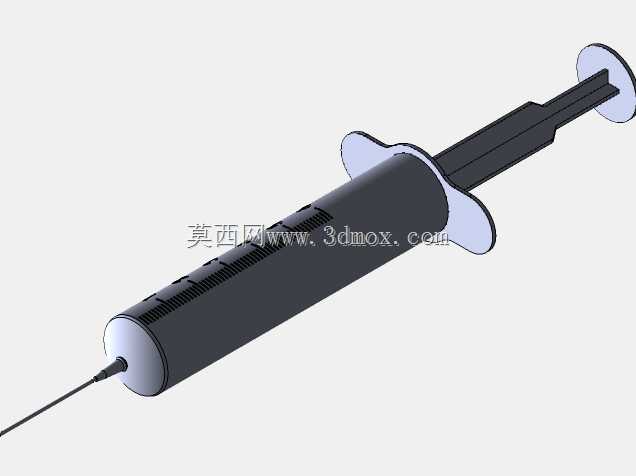

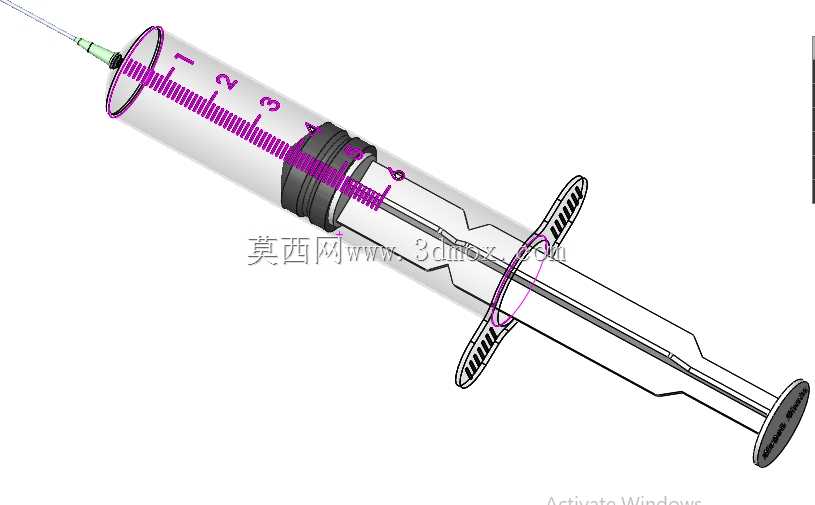

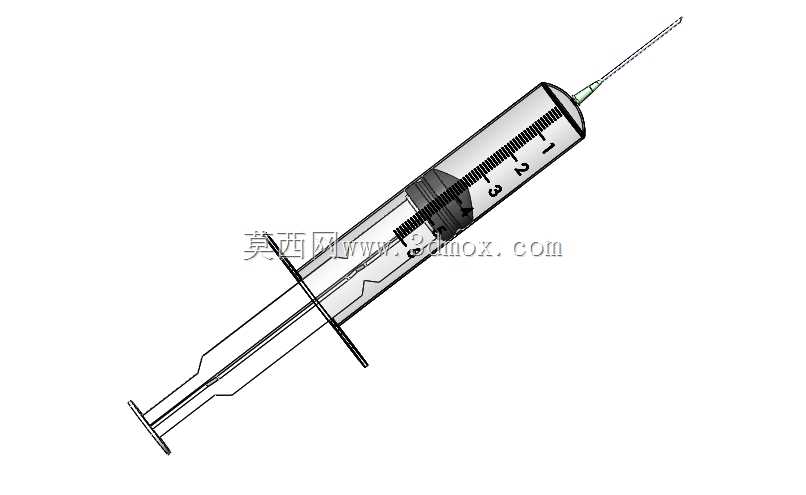

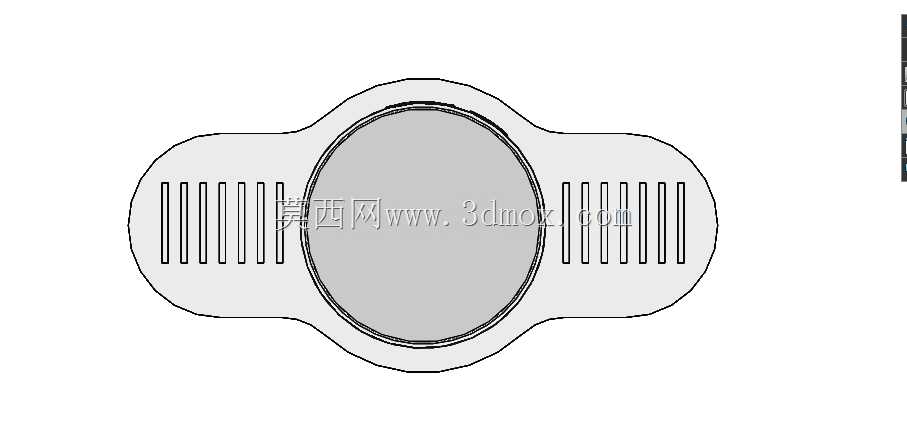

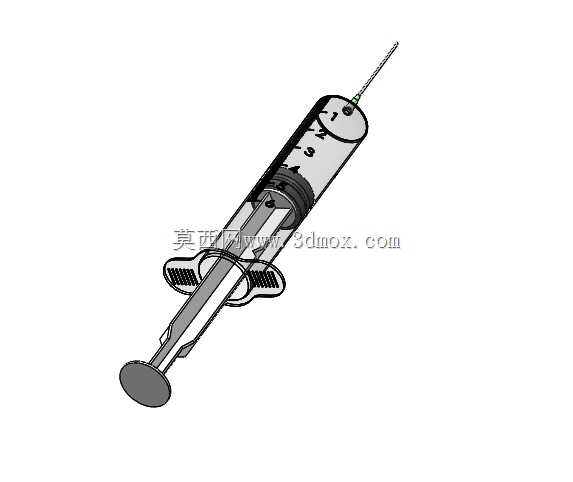

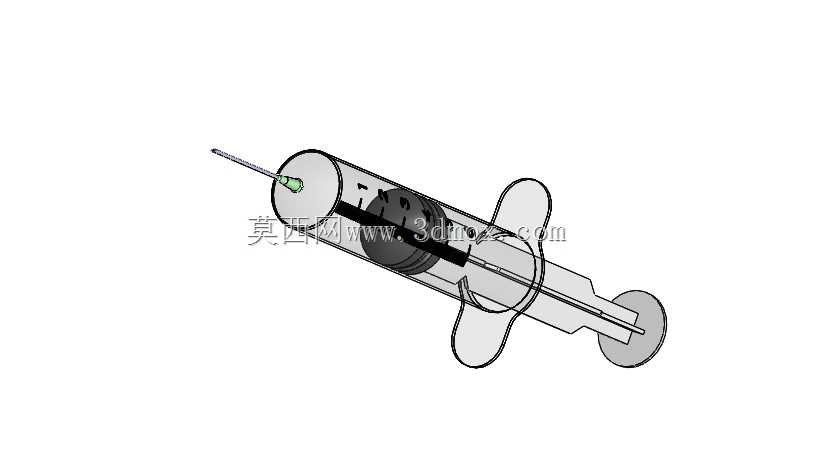

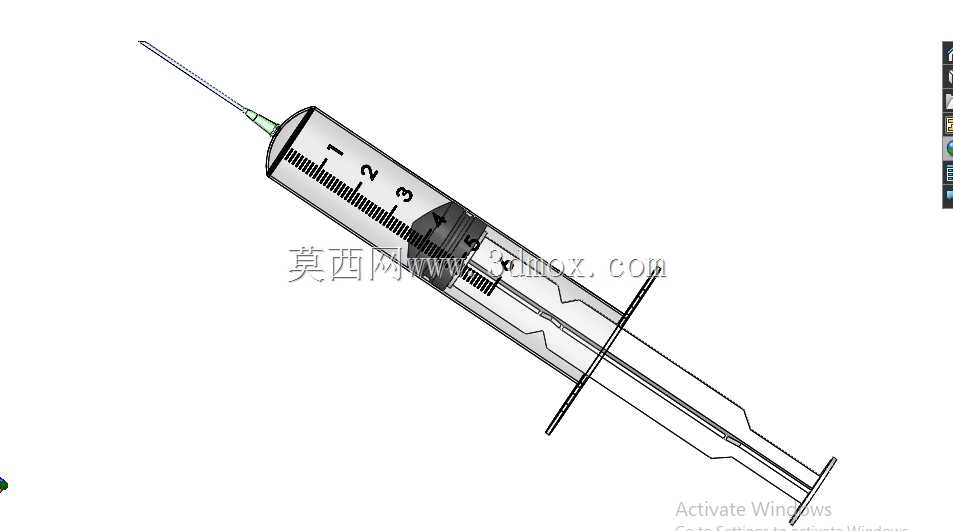

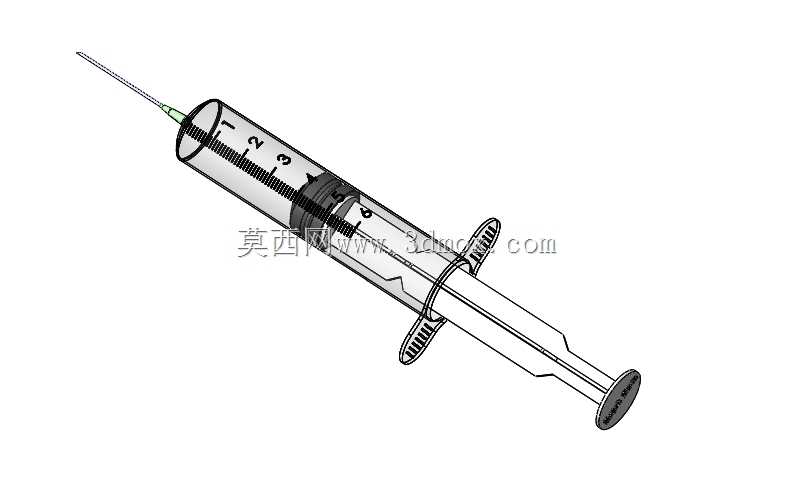

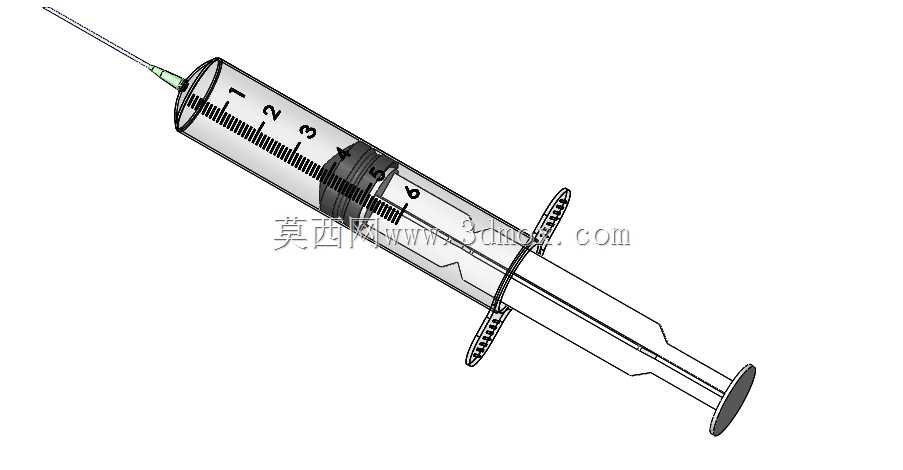

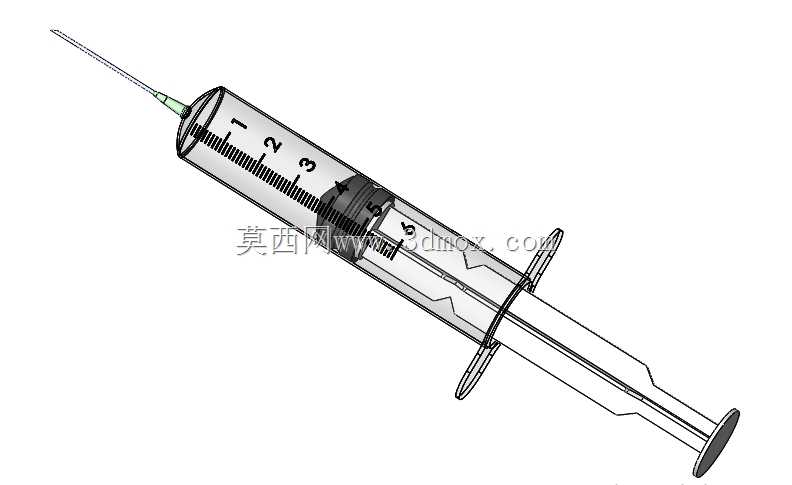

　　这款60毫升规格的尖端注射器，在实验室精准注液、工业小剂量点胶、畜牧药剂注射等场景都有广泛适配空间，区别于常规侧孔或粗口注射器，尖端结构的设计核心是降低出液残留，提升小剂量流体推送的精准度，避免常规针筒在推送末端出现的挂壁、残液留存问题。从结构设计逻辑来看，整体采用直筒式透明筒体作为主体承载结构，筒体外侧蚀刻清晰的容量刻度，刻度从筒体靠近针座端起始，沿推杆推送方向逐毫升标注，每10毫升区间设置加长刻度线，方便操作人员快速读取容量数值，筒体尾部设置对称的翼型指托，指托表面做防滑棱纹处理，推送药剂时手指可抵靠在翼托上，避免施力过程中打滑，适配单手操作的施力习惯。推杆部分采用十字筋结构设计，在保证推杆轴向推送刚度的前提下，

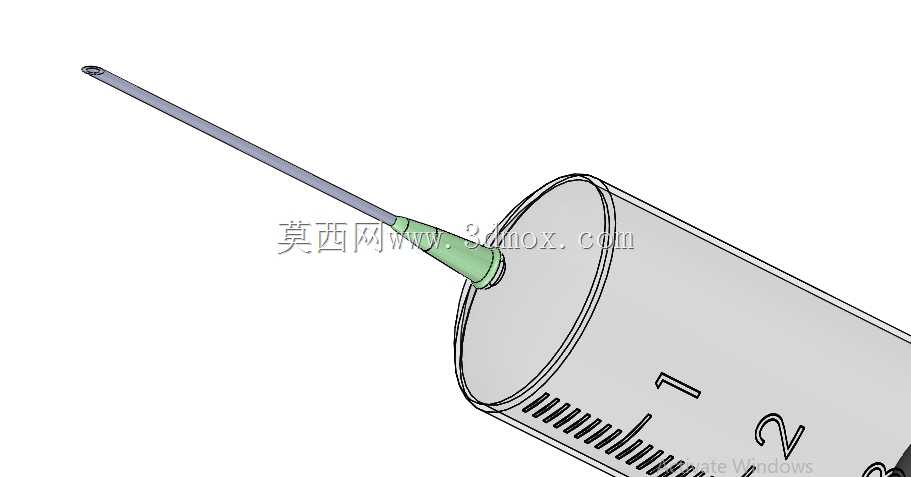

　　尽可能降低结构自重，减少推杆与筒体内壁的摩擦阻力，推杆前端的橡胶活塞采用双密封唇结构，与筒体内壁过盈配合，既保证推送过程中无流体渗漏，又能让推送阻力保持均匀线性，不会出现卡顿、突跳的情况，避免点胶或注液时剂量失控。尖端出液口采用标准鲁尔接头尺寸，可适配不同规格的针头或者延长管路，安装时仅需旋转卡合即可完成密封，无需额外缠绕密封带，接头处的锥度按照通用医用耗材标准设计，能兼容市面上绝大多数常规针头配件，无需单独定制适配接头。筒体的内壁粗糙度控制在Ra0.8以下，减少流体挂壁的概率，针对高粘度流体推送场景，活塞的密封唇做了加厚处理，能承受更大的推送压力，不会因为筒内压力升高出现活塞翻转、漏液的问题。

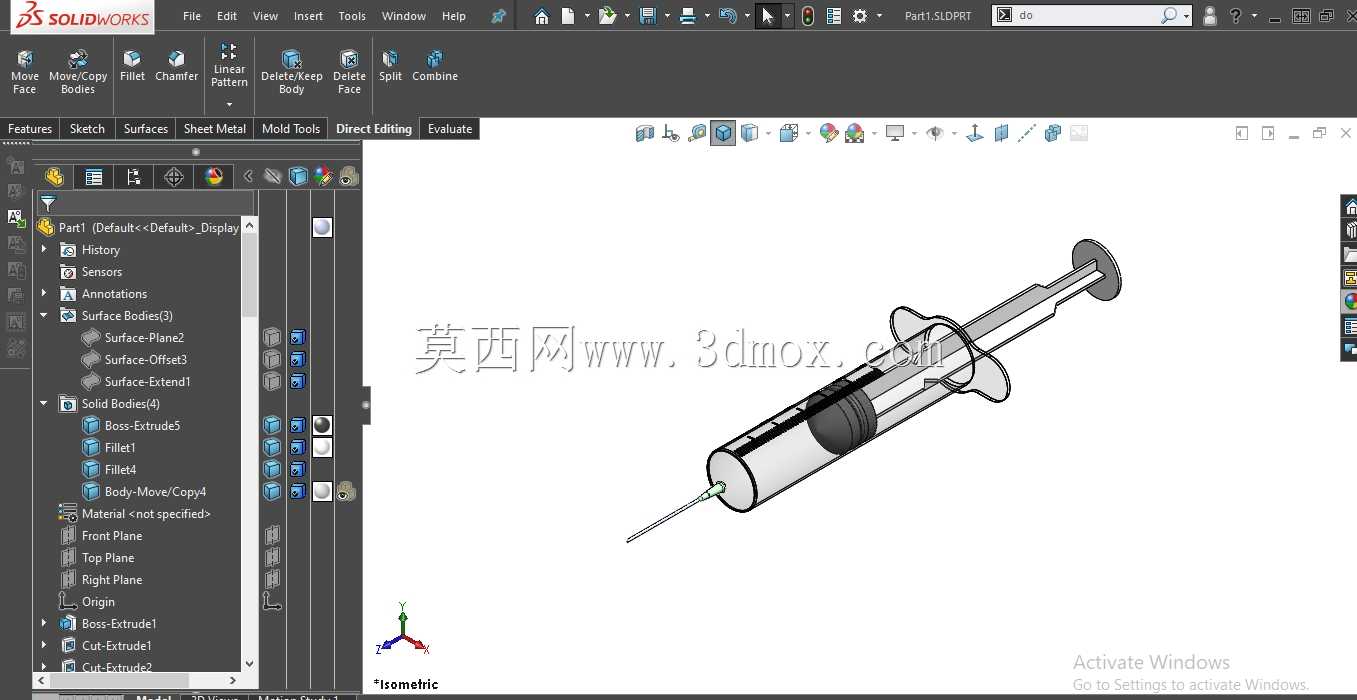

　　整体外形长度控制在常规手持操作的舒适区间，筒体直径适配成年人手掌握持尺寸，安装针头后整体的径向尺寸不会超出常规操作空间，不管是在实验室操作台面上摆放，还是在工业点胶工位的工具架上收纳，都不会占用过多空间，推杆完全推入后整体长度缩短，方便废弃后的收纳处理。在结构建模过程中，所有配合面都预留了合理的公差间隙，筒体与活塞的配合间隙控制在0.02毫米以内，既保证密封性能，又不会因为过盈量过大导致推送阻力超标，翼型指托与筒体采用一体化结构设计，避免粘接或装配带来的结构强度不足问题，即使施加较大的推送力，指托也不会出现断裂、脱落的情况。
