Marui MWS/ZET螺栓托架总成结构设计

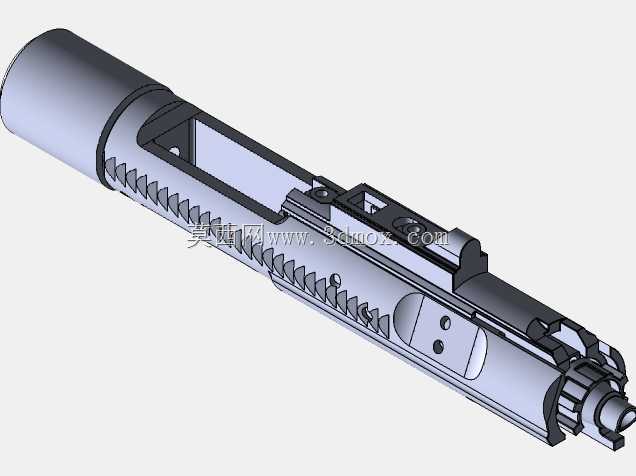

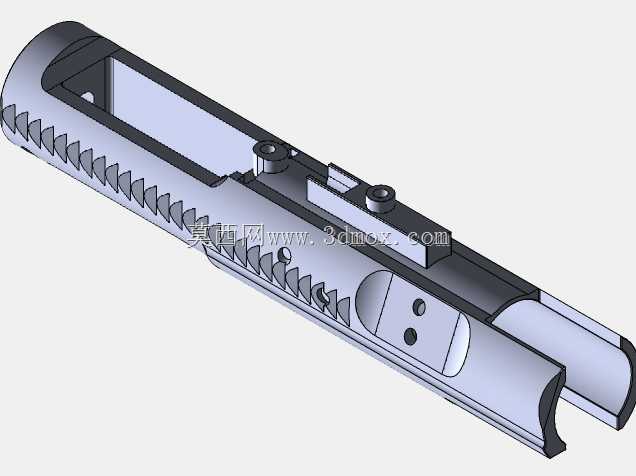

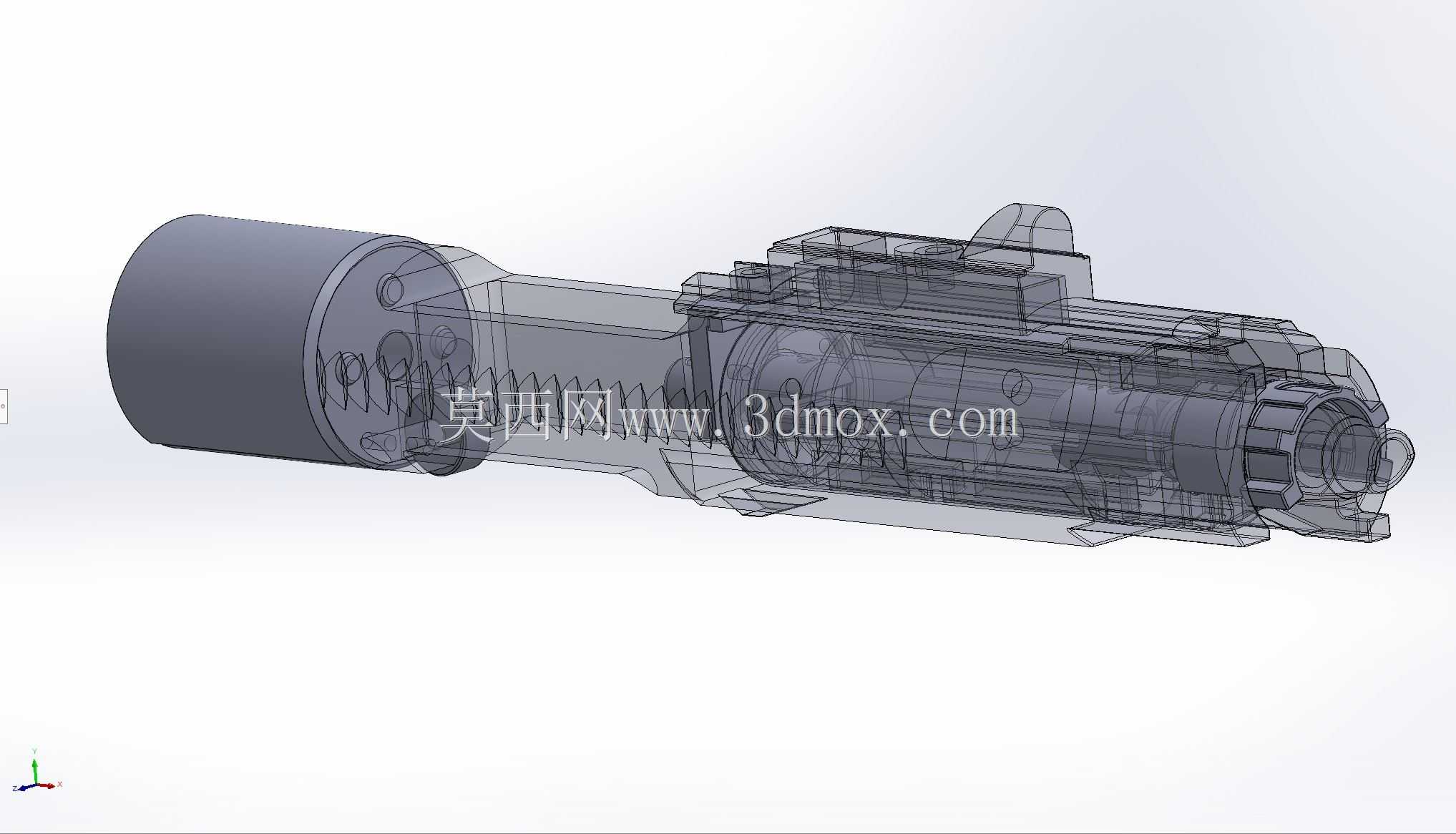

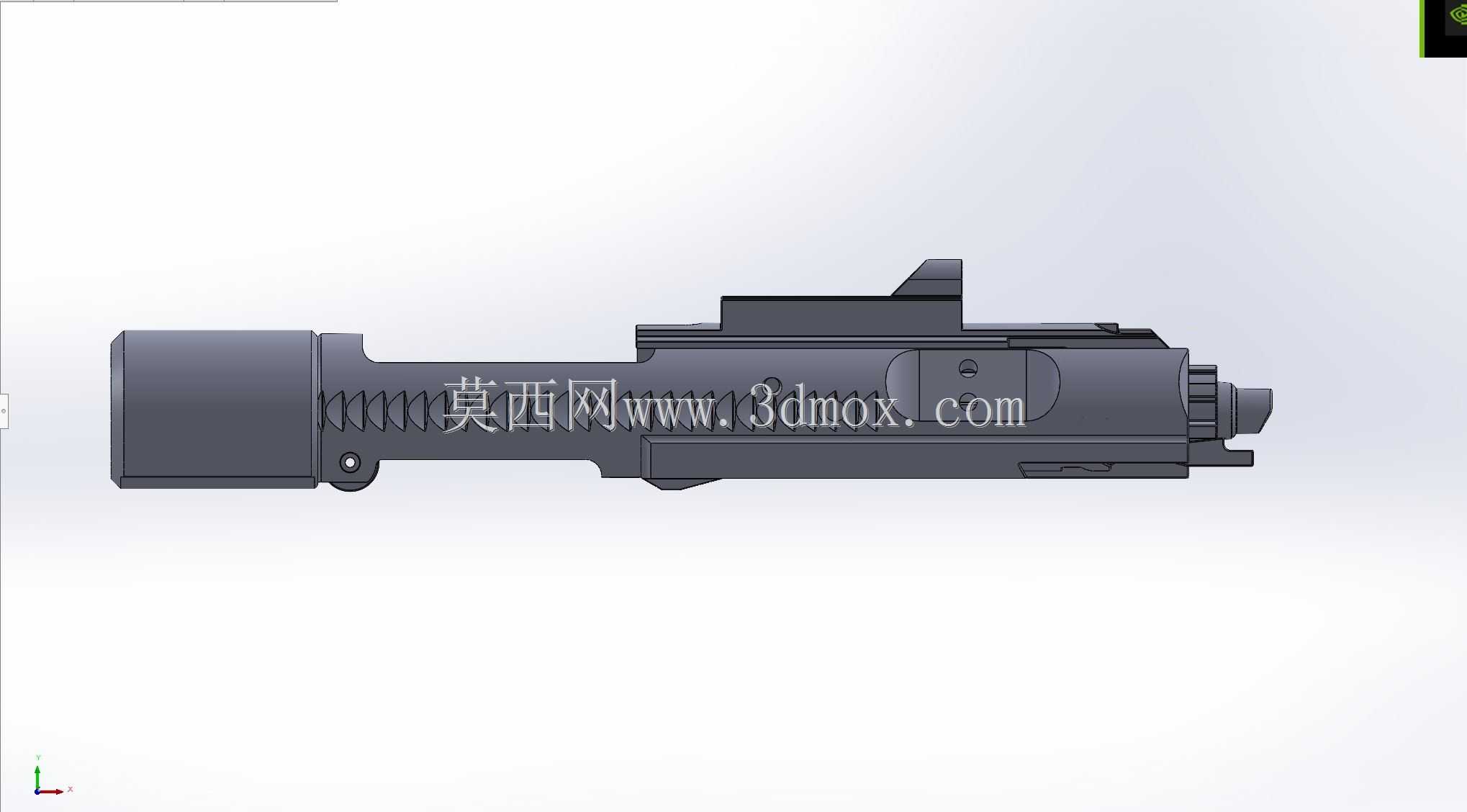

　　该螺栓托架总成属于枪械核心受力承载构件，主要适配Marui MWS/ZET系列发射器的上机匣装配场景，承担枪机往复运动导向、击发组件定位、枪管节套锁紧的多重功能，在实际使用中直接承受枪机后坐的周期性冲击载荷，是保障发射循环可靠性的关键结构件。从设计思路来看，本次结构在常规MWS规格托架基础上调整了载体长度，比常规规格长出约3mm的延伸段，是针对GM BCG枪机组件的适配性实验设计，解决了原规格托架与特定枪机组件匹配时出现的闭锁间隙超差、后坐行程不足的问题，所有受力面均做了R0.8的圆角过渡处理，避免应力集中导致的构件疲劳断裂。外形尺寸方面，总成整体长度为127mm，最大外径22mm，

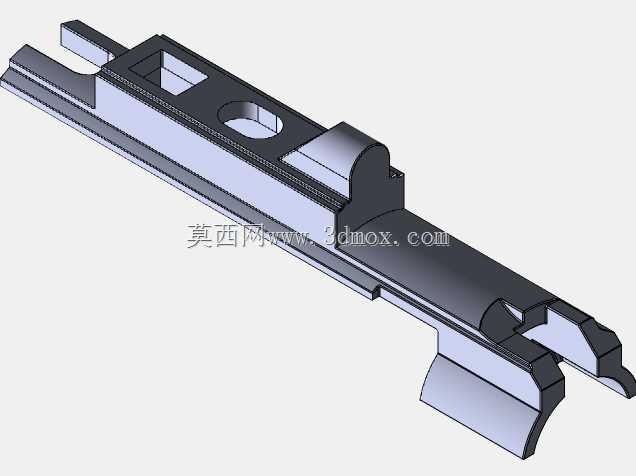

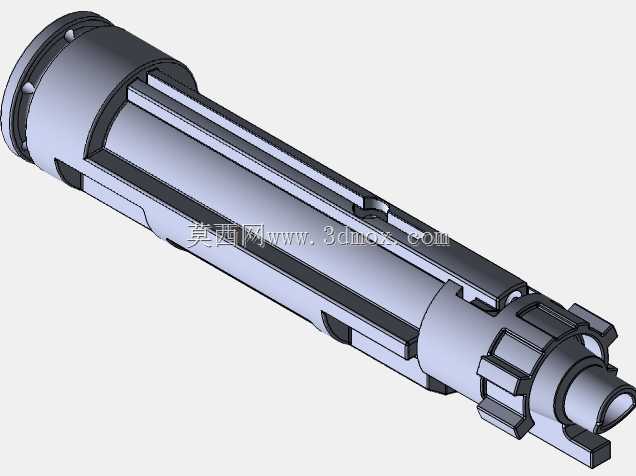

　　安装定位基准为前端的圆柱配合面与侧面的两个M3定位销孔，配合公差控制在H7/g6区间，可直接压入上机匣对应的安装位，无需额外修配即可满足装配精度要求；托架内部加工有同轴度0.02mm的导向通孔，为枪机导杆提供连续滑动支撑，内壁粗糙度控制在Ra1.6，减少往复运动的摩擦阻力，侧面预留的抛壳让位槽尺寸与原枪规格完全一致，不会干涉抛壳挺的正常动作。从实际应用场景出发，该结构既可以作为原厂配件损坏后的替换件使用，也可作为定制化改装的基准载体，加长的载体段为后续加装后坐缓冲组件、调节复进簧预压力预留了足够的安装空间，托架尾部的卡槽结构与复进簧导杆完全匹配，可兼容不同线径的复进簧换装需求。结构细节上，托架上方的准星安装位做了一体化铣削成型，

　　相比分体式装配结构减少了两个连接螺丝，在降低装配累计误差的同时提升了抗冲击性能，准星安装槽的宽度公差控制在±0.02mm，可直接适配原厂及第三方规格的机械瞄具；下方的扳机连杆让位槽深度经过反复校核，确保在枪机全程往复过程中不会与扳机组件发生运动干涉，所有棱边均做了0.2mm的倒角处理，既避免装配时割伤操作人员，也能消除热处理后的边缘应力集中问题。安装边界方面，该总成装配后与上机匣内壁的最小间隙为0.5mm，不会出现运动卡滞问题，前端的枪管连接螺纹为标准M14x1左旋螺纹，与原枪枪管规格完全通用，无需修改枪管即可完成装配，尾部的复进簧座定位台阶尺寸与常规MWS托架一致，可直接适配原厂复进簧组件，降低改装的替换成本。
