多规格管道焊接定位夹紧工装

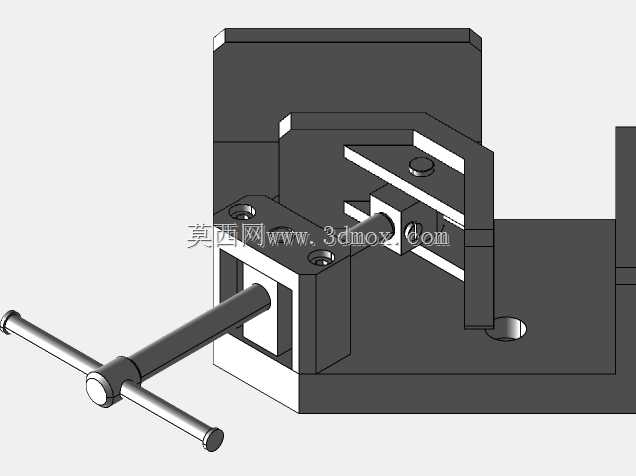

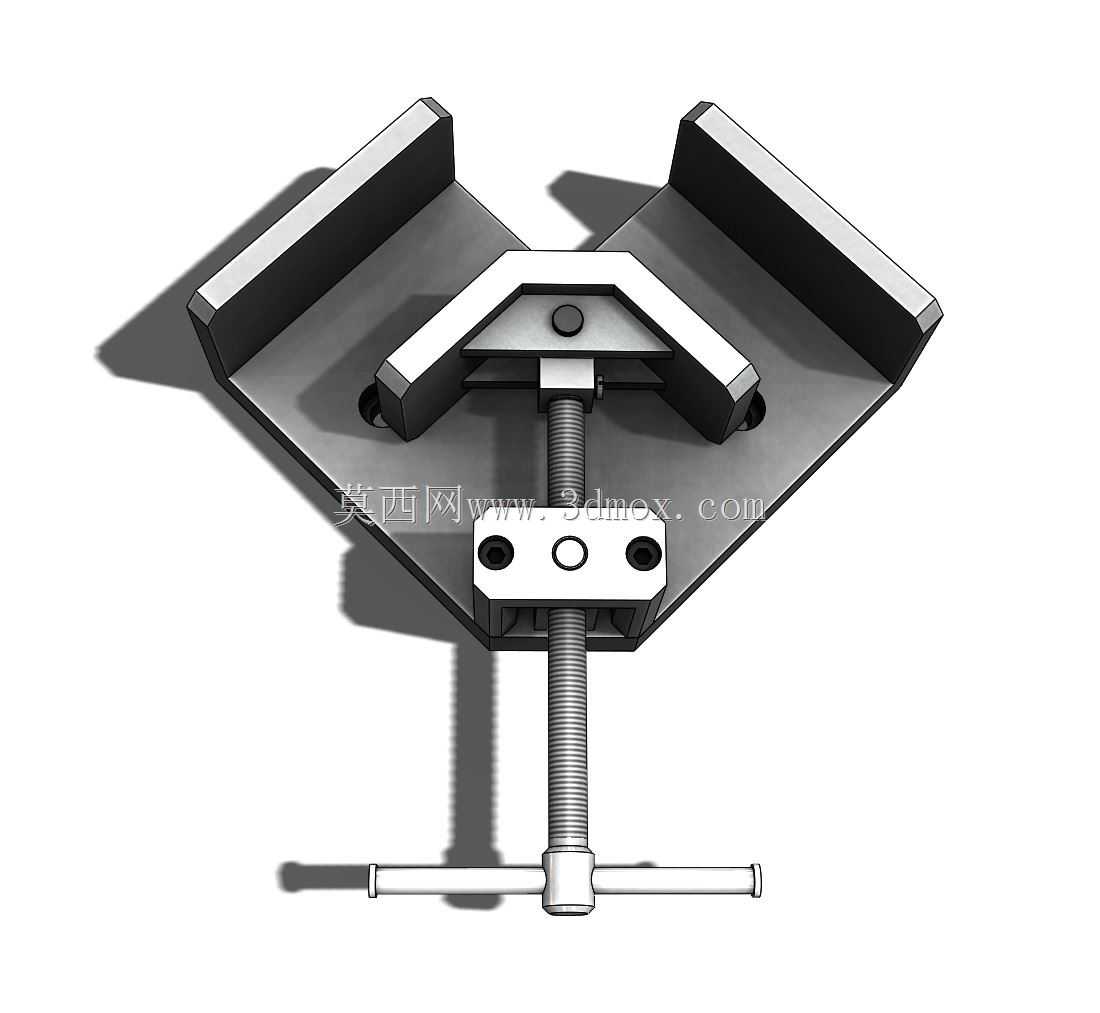

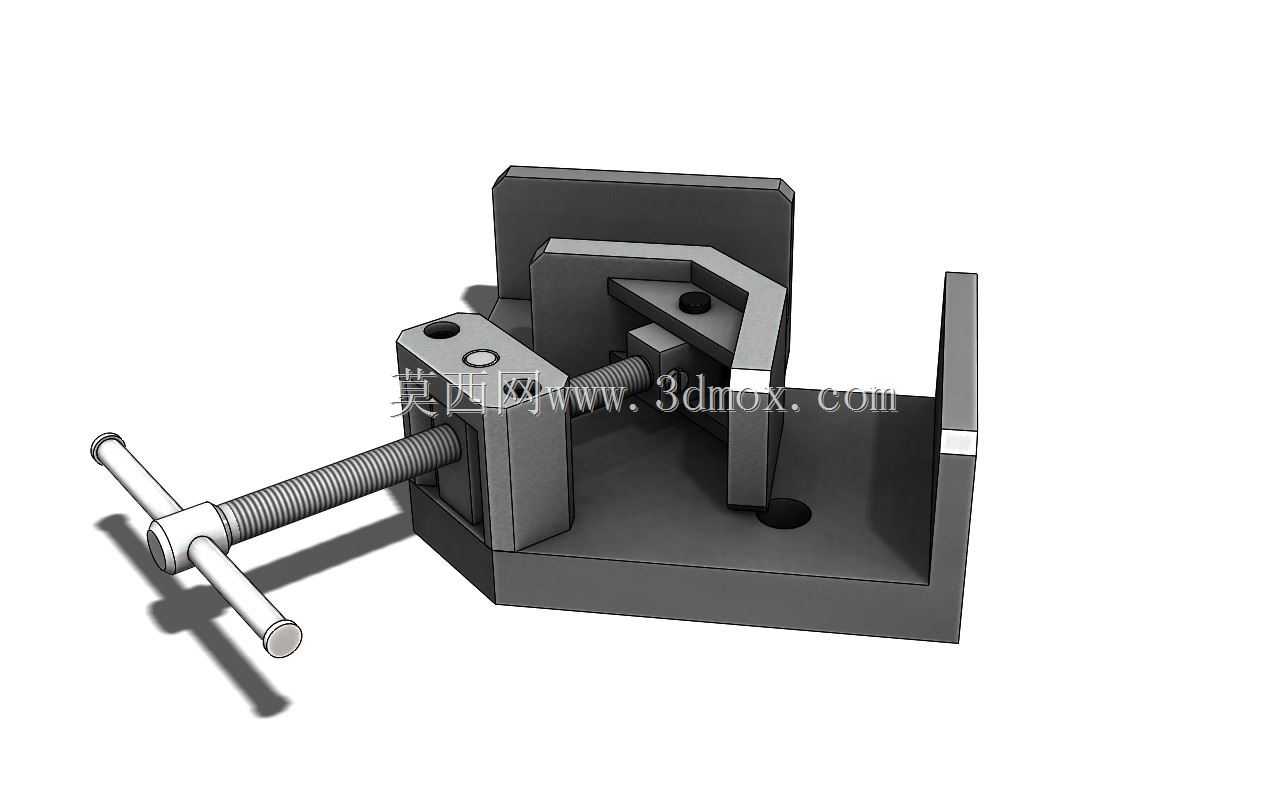

　　在管道预制、金属结构件焊接加工的现场场景中，不同截面形状的管件对接焊往往面临定位难、夹持易偏移的问题，这款手动式焊接夹紧工装正是针对方形、矩形、圆形三类常见管道的焊接对接需求设计。从结构布局来看，工装采用L型一体式基座作为承载主体，基座底面预留了安装孔位，可直接通过螺栓固定在焊接工作台或者预制工位的平台面上，安装边界适配常规车间工位的T型槽间距，不需要额外改造工位基础。夹紧执行部分采用梯形螺纹传动的手动旋压结构，前端的压头做了适配多截面管件的造型处理，接触位置做了圆角过渡，避免装夹过程中在薄壁管件表面留下压痕，同时梯形螺纹的自锁特性可以保证焊接过程中夹紧力不会因为工件震动出现松脱，不需要额外增加锁止结构。

　　设计阶段充分考虑了现场操作的便捷性，驱动手轮采用T型横柄结构，操作人员佩戴焊接防护手套也可以轻松施力，不需要借助额外的加力杆，单手握持即可完成夹紧与松脱动作。基座的垂直定位面与活动压头的运动方向保持严格的垂直公差，装夹时可以保证对接管件的同轴度或者对接面的平面度要求，减少焊接前的人工校正时间，针对小直径圆管、小规格方管的对接焊作业，不需要制作专用的定位靠山，依靠基座本身的定位面即可完成快速对齐。工装的整体结构没有复杂的传动部件，所有受力部位都做了加厚处理，焊接过程中产生的飞溅不会影响螺纹副的正常动作，日常维护只需要定期在螺纹位置涂抹润滑脂即可，适合在焊接车间多粉尘、多飞溅的恶劣工况下长期使用。针对现场常见的短管对接、法兰与管道焊接、支管与主管垂直焊接等工序，这款工装可以快速完成工件的定位夹紧，替代传统的人工手扶、点焊临时固定的作业方式，有效降低焊接过程中的工件变形量，提升焊缝的对齐精度，减少后续焊后校正的工作量。
