可倾斜式面板加工真空夹紧工装

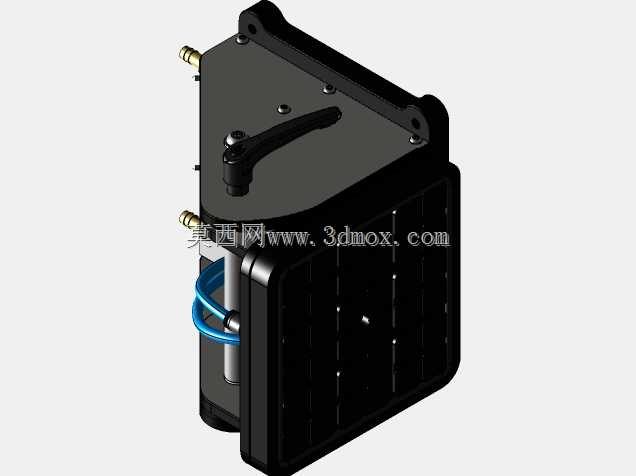

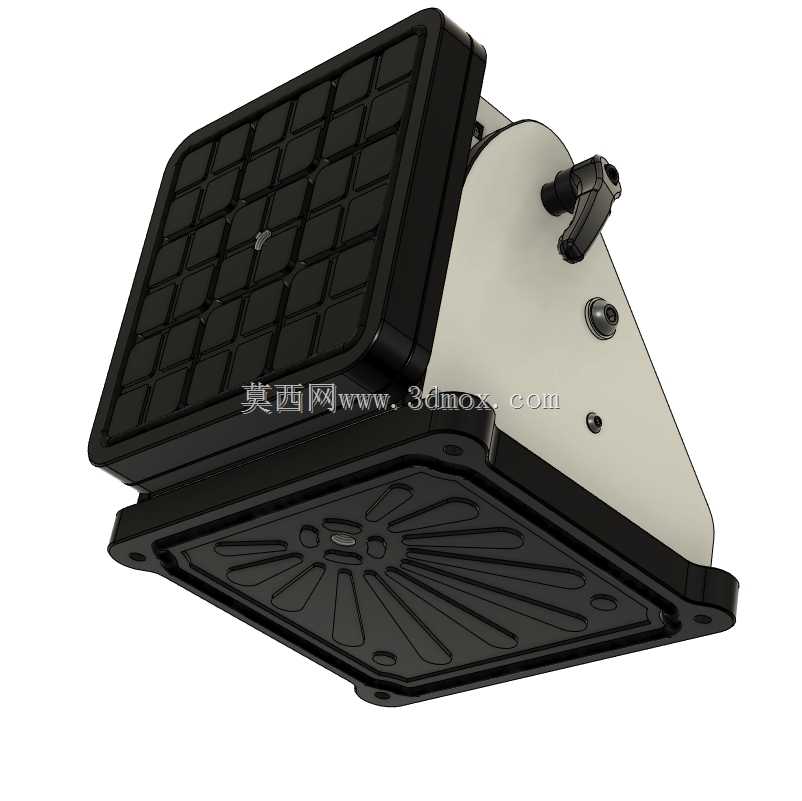

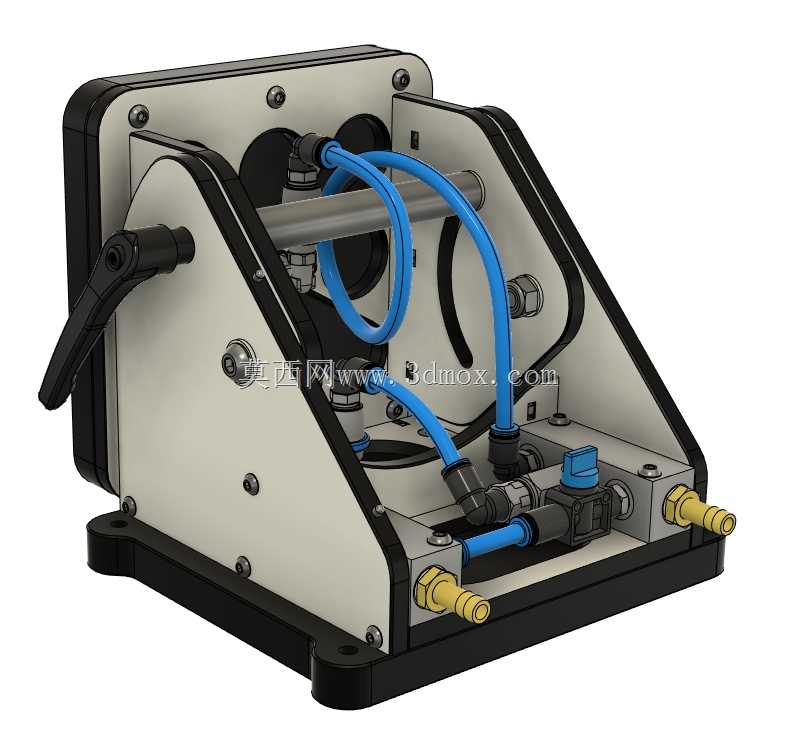

　　在木工板材加工、非金属面板铣削、小型平板类工件的精密加工作业场景中，常规平口钳、压条夹紧方式很容易出现工件表面压痕、夹持受力不均导致的加工变形，尤其是需要带角度加工斜面、斜孔的工序里，反复装夹找正会耗费大量辅助工时，这款倾斜式真空夹紧装置正是针对这类痛点设计的夹持工装。整套装置采用剪叉式倾角调节结构作为主体支撑框架，底部安装板预留了标准的设备台面孔位，可直接固定在铣床、雕刻机或者木工加工中心的工作台上，不需要额外制作过渡连接法兰，安装边界适配市面上多数中小型加工设备的工作台T型槽间距，整体占地尺寸紧凑，不会占用过多工作台有效加工行程。上部的承载平台采用网格状真空吸附槽设计，槽路分布覆盖整个平台工作面，

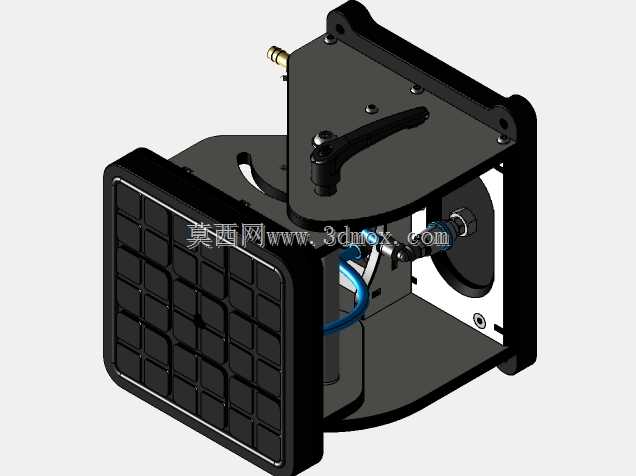

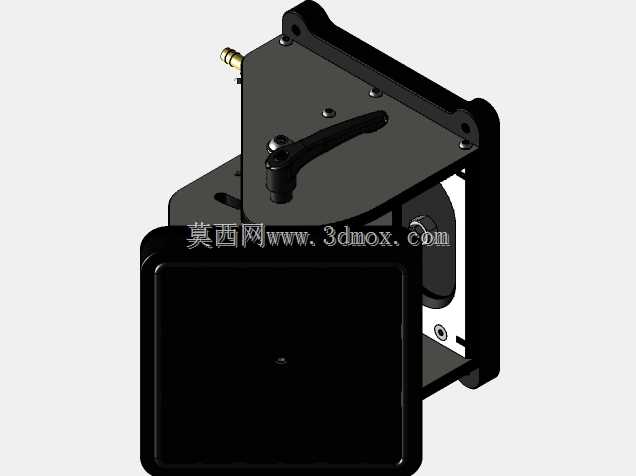

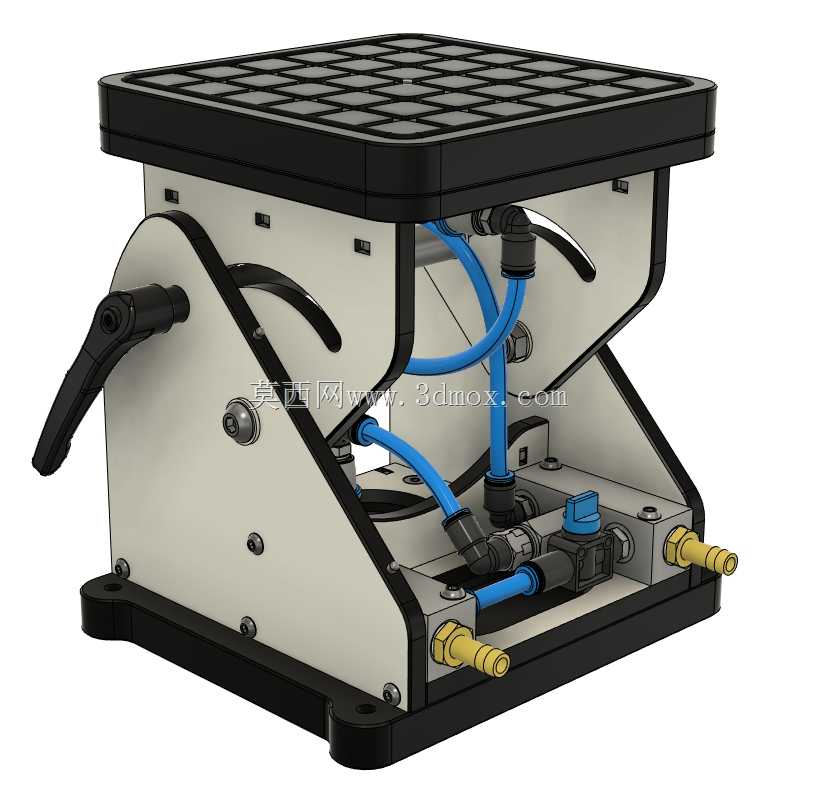

　　不管是整幅面板还是小尺寸的异形平板工件，都能通过槽路形成均匀的负压吸附力，避免局部漏气导致夹持失效，平台边缘做了密封槽嵌装密封条，长期使用磨损后可快速更换，不需要整体返修平台工作面。装置的气路全部采用内置式布管设计，蓝色气动管路沿着剪叉臂的内侧走线，不会因为角度调整出现管路弯折、拉扯干涉的问题，进气端预留了两个标准快插接头，可直接对接工厂常规的压缩空气气源配套的真空发生器，也可以外接独立真空泵提供负压源，气路上集成了手动控制阀和负压保持组件，就算临时出现气源压力波动，也能维持足够的吸附力防止工件移位，避免加工过程中工件飞出的安全隐患。倾角调节部分采用带锁紧手柄的铰接结构，松开侧面的锁紧把手即可调整平台的倾斜角度，

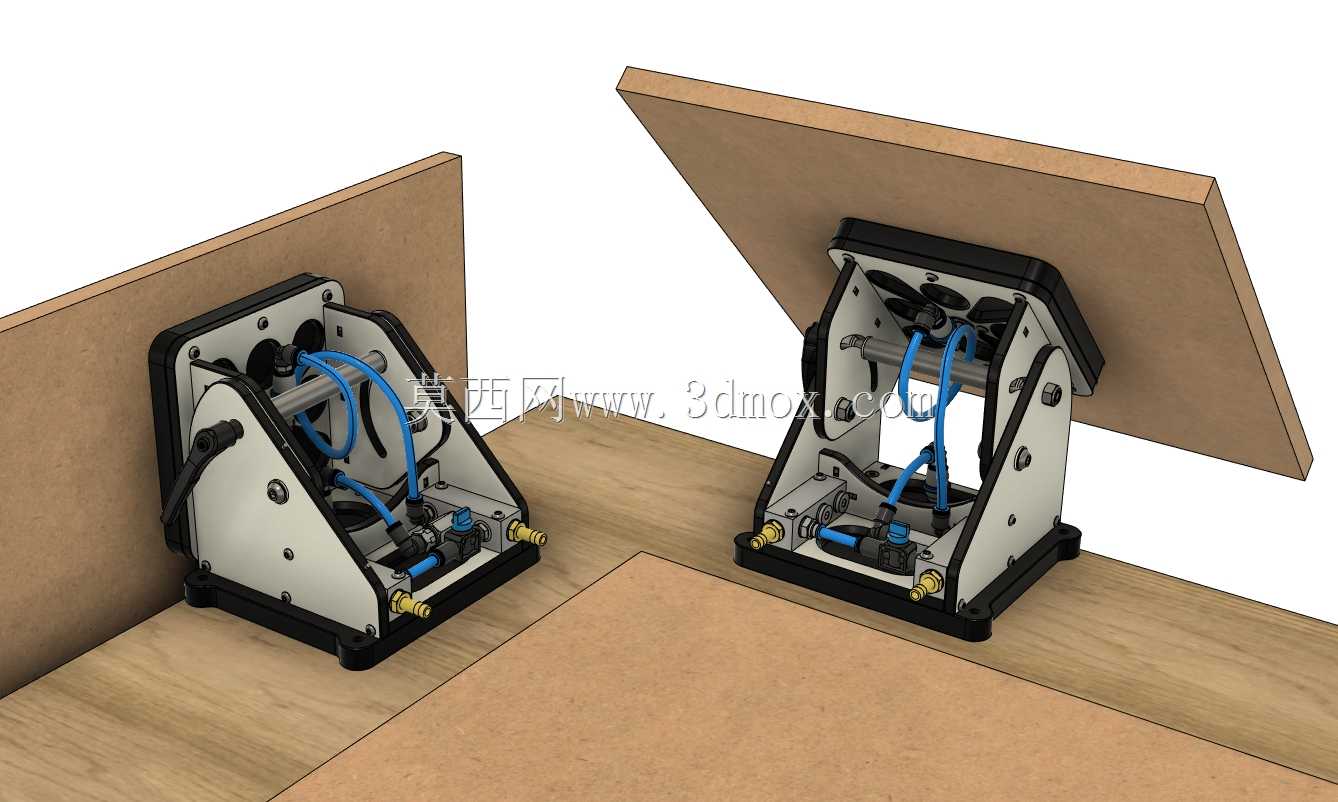

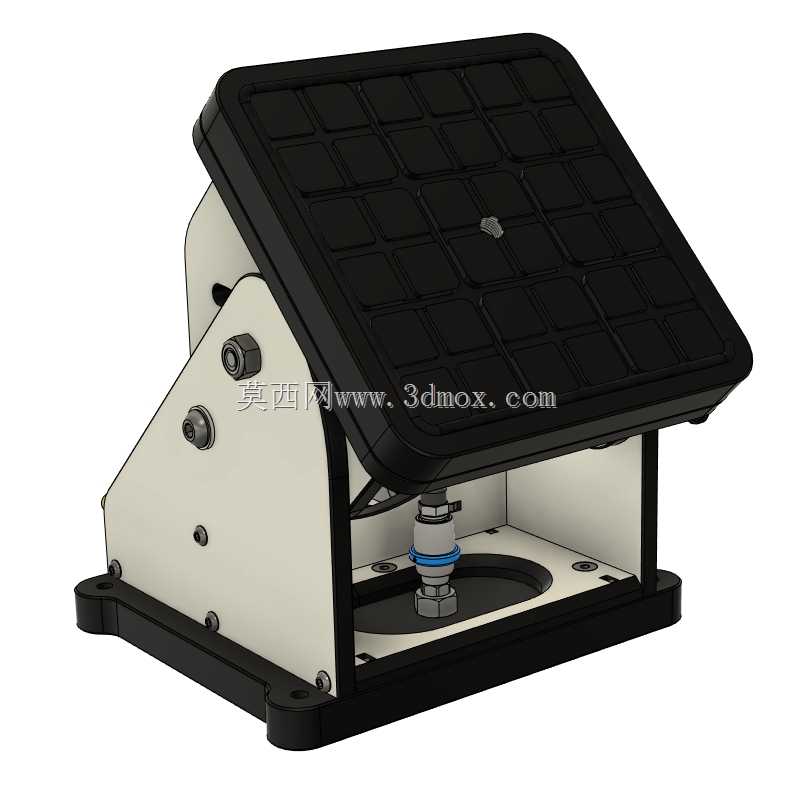

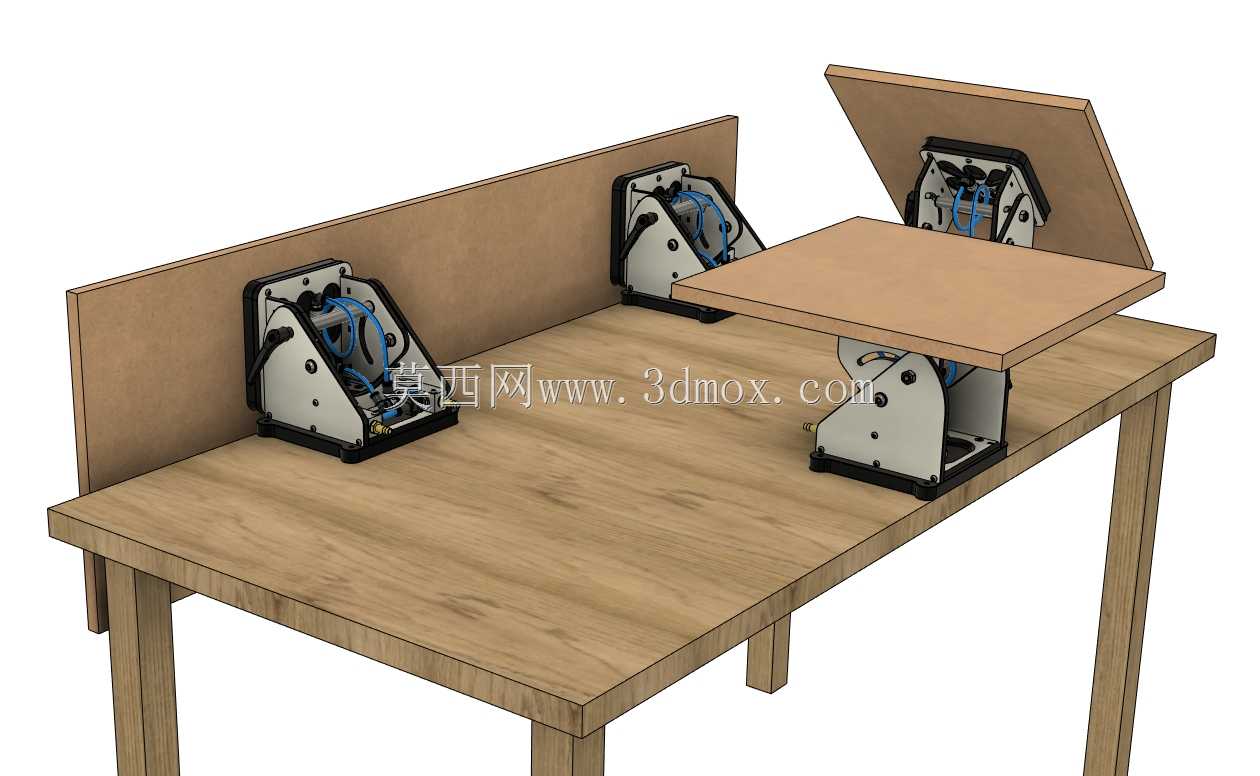

　　调整范围覆盖0到45度常用加工倾角，调整到位后扳下锁紧手柄就能通过摩擦副锁定角度，不需要额外的螺栓紧固，操作时单人即可完成角度调整，锁紧后的结构刚性足够承受铣削、钻孔加工时的切削力，不会出现角度偏移。整个框架采用钣金折弯加螺栓拼接的结构形式，没有复杂的铸造件，后期如果出现局部零件磨损，可单独更换对应钣金件或者铰接轴，维护成本较低，铰接位置都加装了耐磨衬套，长期频繁调整角度也不会出现铰接孔磨损导致的间隙过大问题。在实际应用中，这套工装除了木工行业的板材斜面加工，也可用于亚克力面板、铝塑板、碳纤维薄板这类不适合机械夹紧的工件加工，吸附固定时不会破坏工件表面的装饰面或者已加工面，尤其是针对需要多面斜向加工的工件，

　　一次装夹即可完成多个角度的加工工序，减少多次装夹带来的定位误差。设计时特意将所有的气路接头、控制阀都布置在装置的前侧操作面，操作人员站在设备正面即可完成气源连接、负压开关、角度调整的全部操作，不需要探身到设备内侧操作，符合加工现场的人机操作习惯，底部的接气接头采用外伸式设计，连接气管后不会和工作台面产生干涉，也不会因为加工产生的切屑堆积影响接头插拔。平台表面的网格槽深度经过优化，既保证足够的气流通路形成负压，又不会因为槽路过深导致薄型工件被吸附时产生凹陷变形，对于厚度1mm以上的薄板工件都能实现稳定吸附，不会出现加工时的工件震颤。
