直插式通孔铝电解电容器三维结构模型

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是板上最常见的被动元件之一，这类电容承担着电源输入滤波、输出纹波抑制、大电流充放电缓冲的核心作用，很多刚入行的结构工程师在做板级布局时，经常忽略电容的实际外形尺寸与安装边界，导致后期打样出现元件干涉、引脚间距不匹配、波峰焊后元件歪斜的问题，这个三维模型完全还原了常规直插铝电解电容的真实结构细节。从实际选型适配的角度看，这款电容的本体直径为12.5mm，本体总高度16mm，属于常规中容量直插电容的尺寸区间，适配绝大多数电源板、驱动板的元件高度限制要求，两个引出引脚的中心间距为5mm，引脚直径0.6mm，完全匹配行业通用的PCB孔径设计规范，在做PCB封装设计时，

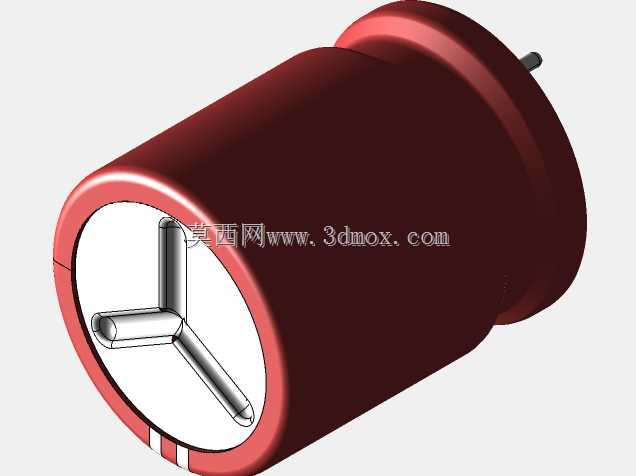

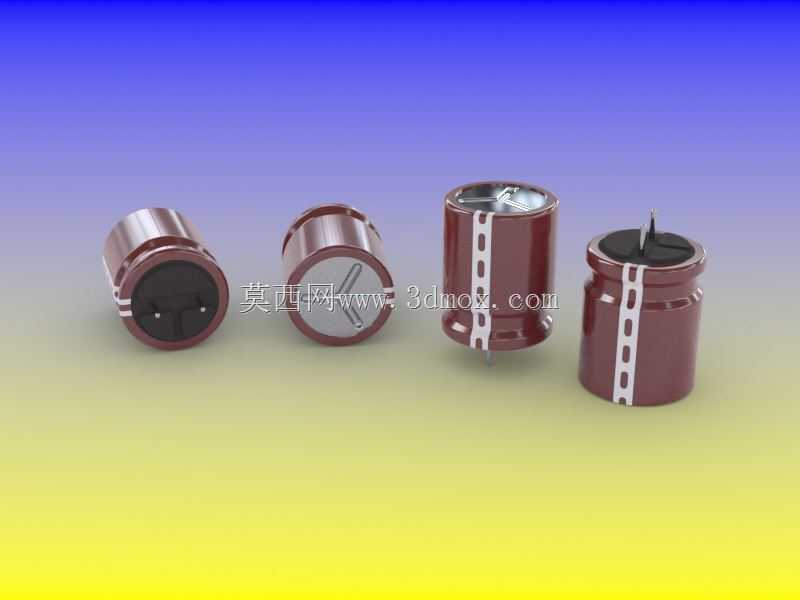

　　可以直接参考这个模型的引脚位置做焊盘布局，不需要再反复核对元件规格书的尺寸公差，能有效减少封装绘制的出错概率。模型还原了铝电解电容的棕红色酚醛树脂外套、顶部的防爆压痕、侧面的极性标识条、底部的密封胶塞与引出引脚的全部细节，在做整机结构的干涉检查时，可以直接导入装配体，模拟电容插装后的实际占用空间，尤其是在做紧凑型电源模块的布局时，能提前预判电容与周边散热片、接插件、高大元件的安全距离，避免后期组装时出现元件顶壳、引脚弯折不到位的问题。从设计思路上看，这类直插电容的建模优先保证安装尺寸的准确性，本体的圆柱度、引脚的同轴度、极性标识的位置都和实物保持一致，没有做多余的艺术化简化，不管是用来做板卡的装配验证、产品宣传的渲染配图，

　　还是教学演示用的元件结构拆解，都能满足使用需求。很多工程师在做三维布局时习惯用简化的圆柱代替电容模型，往往会忽略引脚的伸出长度、本体底部的胶塞凸起、顶部封边的厚度细节，导致实际计算的安装高度和实物存在偏差，这个模型把这些容易被忽略的细节都做了还原，能让布局仿真的结果更贴近实际组装状态，在做波峰焊治具设计时，也可以参考这个模型的本体外形做治具的让位槽设计，保证治具和元件的贴合度，减少焊接过程中的元件浮高问题。
