直动柱塞式行程限位检测开关结构

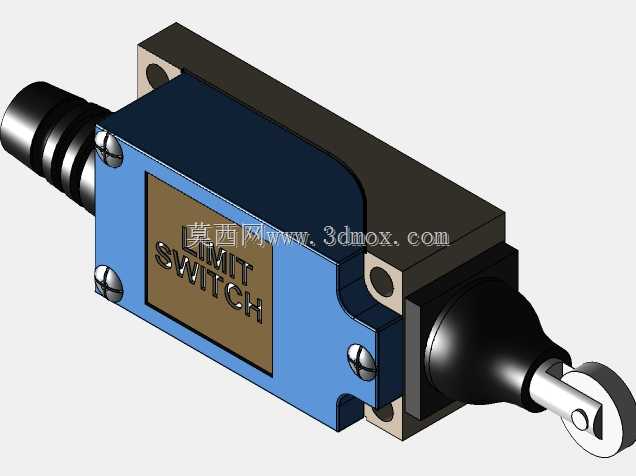

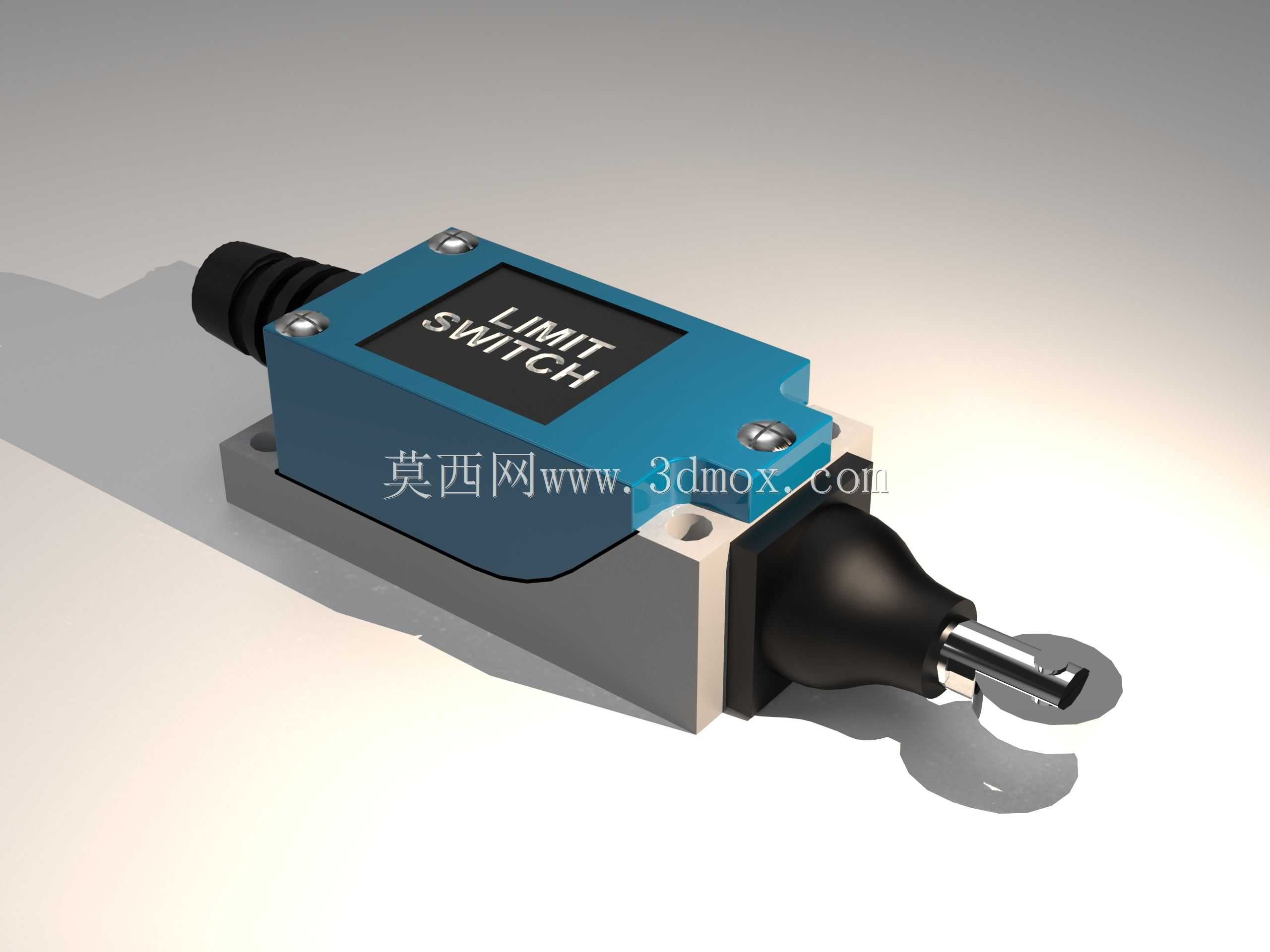

　　这类直动式限位开关常被布置在机床工作台行程端点、自动化输送线的料件到位检测位、工装夹具的开合确认点位，作为设备硬限位保护与工位位置信号触发的核心元件，当运动部件触碰柱塞端部的滚轮压头时，内部触点快速完成通断切换，将机械位移信号转化为电气控制信号，避免机构超程碰撞、确认工位动作到位，是工业设备安全回路里不可或缺的检测元件。从结构设计来看，主体采用蓝灰色工程塑料壳体搭配金属安装底座，兼顾绝缘防护与安装刚性，壳体四角预留沉头安装孔，可直接通过螺栓固定在设备机架的预制安装面上，安装孔位间距符合常规工控元件的通用安装尺寸，替换现有同规格开关时无需重新加工安装孔位。前端柱塞部位采用黑色橡胶防护套包裹，可阻挡加工车间内的切削液飞溅、

　　金属碎屑侵入内部触点结构，尾部出线端同样做了橡胶密封防护，适配车间多油污、多粉尘的复杂工况。设计过程中优先考虑了触发动作的可靠性，柱塞的伸缩行程预留足够的超程余量，即便运动部件的触碰位置存在小幅偏差，也能保证触点可靠动作，不会出现触发失效的问题；内部触点采用瞬动结构，触发过程不存在信号延迟，能够在触碰瞬间完成信号输出，适配高速运动机构的限位保护需求。外形尺寸上，主体宽度与高度均控制在常规小型工控元件的尺寸范围内，不会占用过多设备安装空间，柱塞伸出方向与安装面垂直，可适配水平、垂直等多方向的安装场景，不管是工作台的横向行程限位，还是垂直升降机构的上下限位，都能通过调整安装角度适配使用需求。在实际选型应用中，这类开关的触发力经过调校，既不会因为触发力过大导致运动部件卡滞，也不会因为触发力过小受设备振动影响出现误触发，触点的通断容量可适配常规工控回路的信号传输需求，可直接接入PLC输入回路，无需额外加装信号转换模块。
