六角头带锁紧组合螺钉三维设计作品

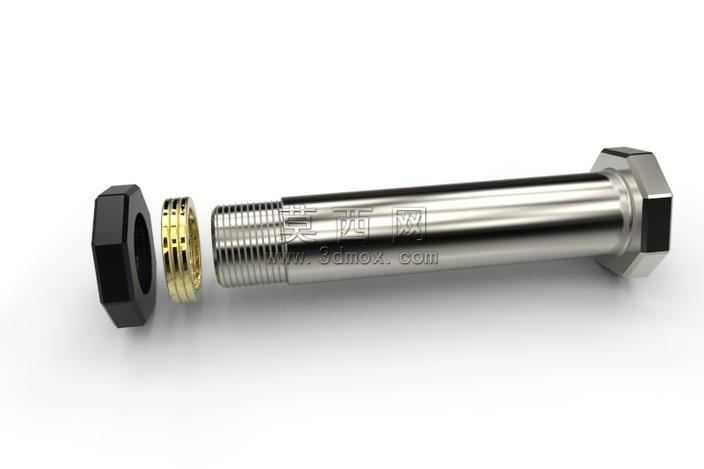

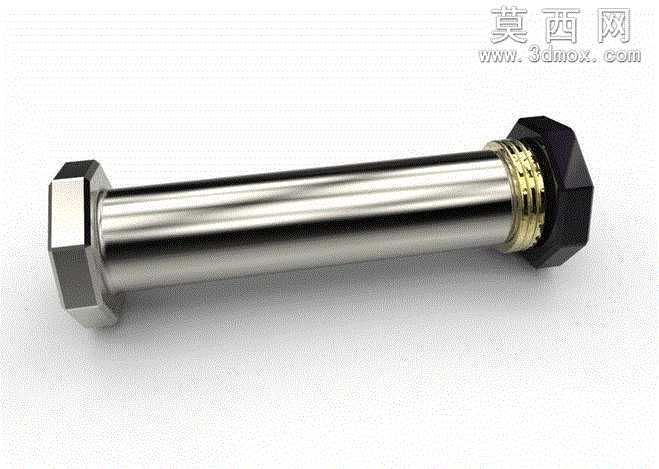

本作品为六角头带锁紧组合螺钉的三维建模设计成果，建模阶段首先梳理紧固件的结构逻辑，先绘制六角头部的正六边形截面草图，通过拉伸特征生成头部基体，对头部与杆身衔接处做圆角过渡处理，避免应力集中的结构缺陷。杆身部分采用回转体建模思路，先绘制杆身的轴向截面轮廓，通过回转特征生成光滑圆柱杆身，再根据螺纹规格在杆身末端加工外螺纹结构，建模时还原螺纹的牙型角、螺距等核心参数，保证螺纹结构的装配适配性。锁紧组件部分单独建模，先绘制锁紧环的环形截面，通过拉伸生成环形基体，在环体内壁加工与杆身螺纹匹配的内螺纹结构，同时在锁紧环外侧做防滑纹理设计，还原实际产品的手动锁紧操作结构。材质与渲染阶段，针对螺钉主体的金属材质，调整金属材质的反射率、粗糙度参数，还原不锈钢材质的亮面金属质感，对六角头部的棱边做轻微倒角渲染处理，模拟实际加工后的棱边钝化效果；锁紧环部分采用黄铜材质参数，调整材质的色泽与反光度，区分主体与锁紧件的材质差异，让整体模型的材质层次更清晰。渲染时采用柔和的工作室打光方案，主光源从侧上方照射，突出杆身的圆柱曲面光影变化，辅助光源补全暗部细节，避免六角头部的背光面出现死黑区域，同时添加微弱的环境反射效果，让金属表面的反光更贴近真实金属的视觉表现。设计过程中严格遵循紧固件的通用尺寸规范，各部分结构的比例符合实际工业使用的螺钉尺寸要求，头部对边宽度、杆身直径、螺纹长度、锁紧环厚度等参数均参考通用五金配件的标准尺寸设定，保证模型可用于装配模拟、产品展示等场景。建模时对各特征做参数化关联，若需要调整螺钉规格，可直接修改对应草图的尺寸参数，快速生成不同规格的同结构螺钉模型，提升模型的复用性。整体模型的结构细节完整，既还原了普通六角螺钉的基础连接功能，也体现了带锁紧环组合螺钉的防松设计特点，可用于机械设计教学、紧固件产品展示、装配仿真演示等多个场景。
