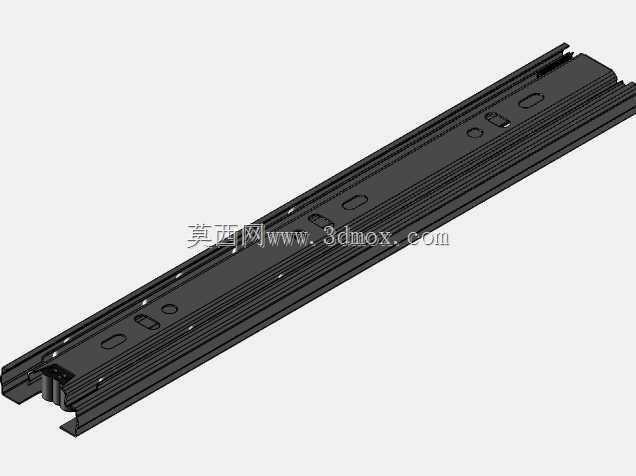

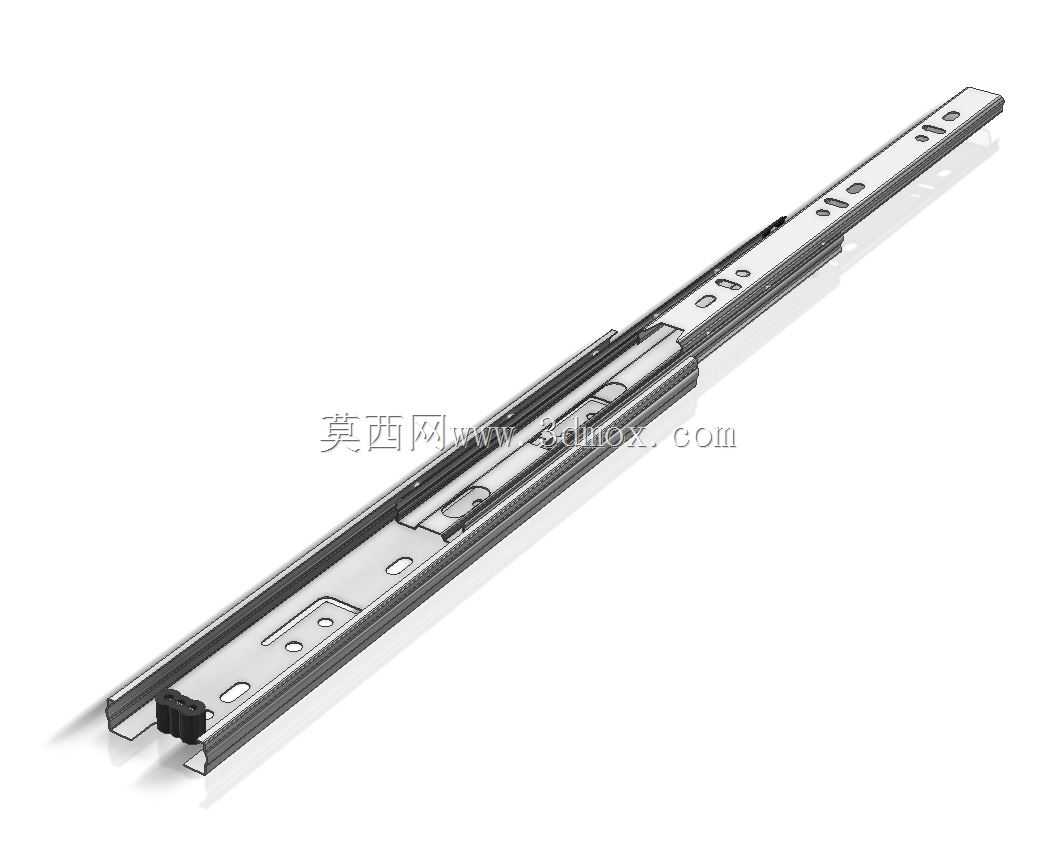

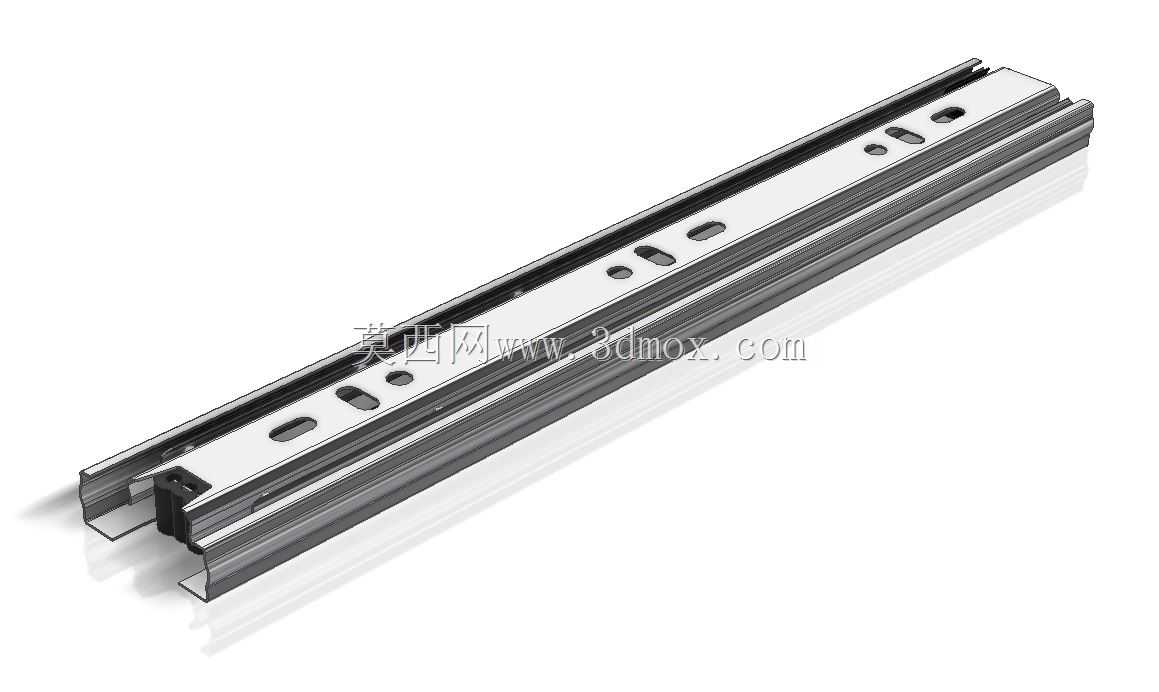

250mm长三节式承重抽屉滑轨结构

　　这款三节式侧装滑轨，日常在工业设备控制柜、工具存储柜、嵌入式机电设备抽拉舱、商用厨电储物舱、实验室仪器台抽屉等场景中应用极广，核心作用是实现抽拉部件的平稳线性往复运动，同时承担抽拉载荷的承载与导向功能，额定承重可达20kg，能覆盖绝大多数轻载抽拉结构的使用需求。从结构设计逻辑来看，这款滑轨采用三轨嵌套式结构，通过内轨、中轨、外轨的逐层套接实现全行程抽拉，抽拉行程可接近自身闭合长度的90%，能完全满足抽屉类结构全展开取放内部物件的使用需求；轨身采用冷轧钢板辊压成型，截面做了多道加强筋弯折设计，在1.2mm左右的常用板材厚度下，既能保证轨身的抗弯折刚度，避免抽拉重载时出现轨身下挠卡滞，又能控制整体重量，不会给安装基体带来额外的载荷负担。

　　滑轨的滑动副采用钢珠滚动结构，在中轨与内外轨的配合面之间设置了保持架固定钢珠排列，将滑动摩擦转化为滚动摩擦，大幅降低抽拉过程的阻力，即使满载状态下也能实现顺滑的抽拉动作，不会出现卡顿、异响问题；钢珠排布做了等距优化，载荷能通过钢珠均匀传递到各层轨身，避免局部应力集中导致的轨身变形，延长滑轨的实际使用寿命。安装边界方面，这款滑轨闭合状态下总长度为250mm，轨身宽度为35mm，属于常规窄型侧装滑轨，安装时需要在抽屉侧板与柜体侧板之间预留单侧12.7mm的标准安装间隙，适配16-18mm厚度的常规柜体板材；轨身预冲了多组安装孔位，包含圆形定位孔与椭圆形调节孔，既可以通过定位孔快速确定安装位置，也能通过调节孔微调安装高度与前后位置，

　　抵消柜体加工时的尺寸误差，降低安装调试的难度。滑轨的端部设置了防脱限位结构，当抽屉抽拉到最大行程时，限位卡扣会自动卡合，避免抽拉用力过度导致抽屉从柜体中脱出，提升使用安全性；同时轨身表面做了镀锌钝化处理，具备基础的防锈抗腐蚀能力，能适应普通车间、实验室、商用厨房等常规工况的使用环境，不会因为日常潮气导致锈迹卡滞。在结构选型适配时，需要注意这款滑轨为侧装形式，不适用于底装、吊装的安装场景，安装时要保证左右两侧滑轨的安装面处于同一水平面上，高度差控制在1mm以内，避免出现抽拉时两侧不同步导致的卡滞问题；如果用于有振动的移动设备上，还可以额外搭配锁止结构，实现抽屉闭合状态下的自动锁止，避免设备移动过程中抽屉意外滑出。
