封闭式5V12A直流开关电源结构设计

　　这款直流开关电源的结构设计，完全围绕工业现场供电的实际需求展开，在做三维建模时优先考虑了设备集成时的安装适配性与长期运行的可靠性。从应用场景来看，这类5V12A规格的电源，常被用于工业控制柜内的低压控制回路供电、小型传感器集群供电、嵌入式工控主板供电，也可配套在小型自动化设备、LED指示回路、通讯信号转换模块旁作为独立供电单元，适配车间内常规AC220V市电输入场景，输出稳定的低压直流电能。

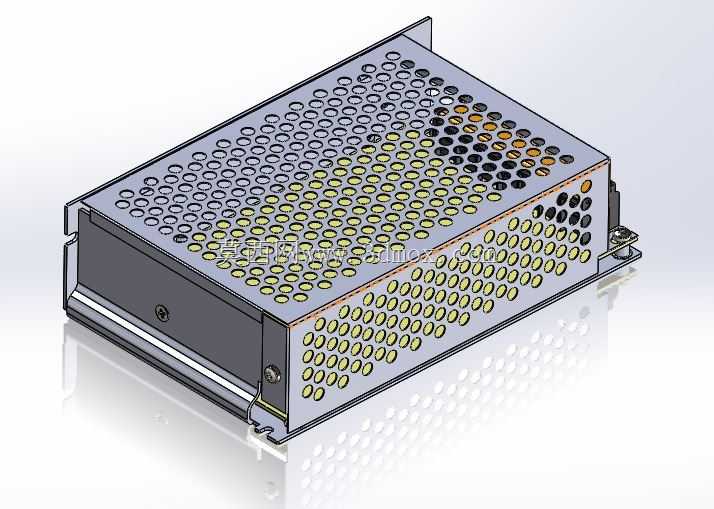

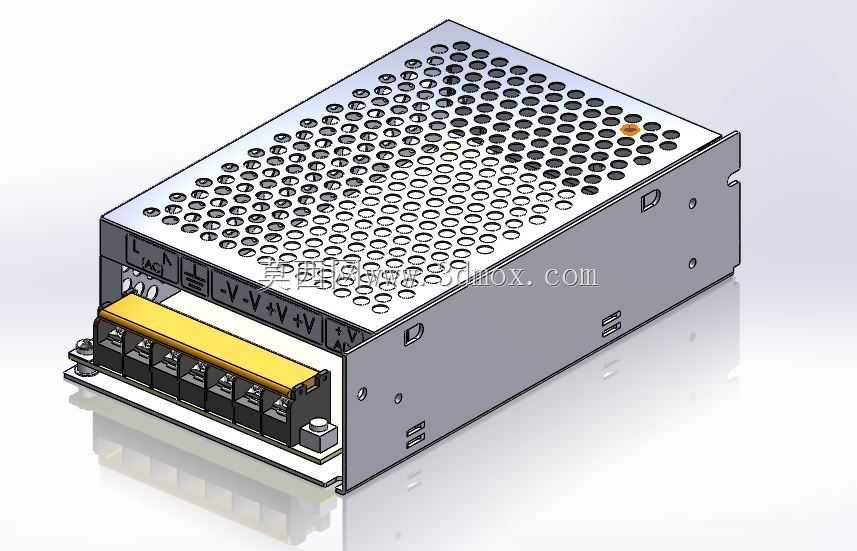

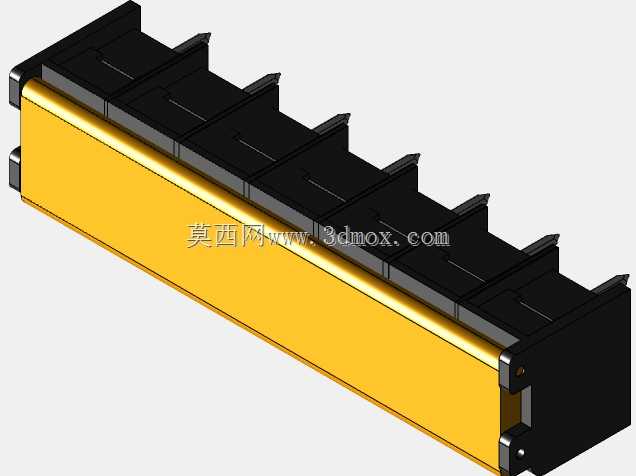

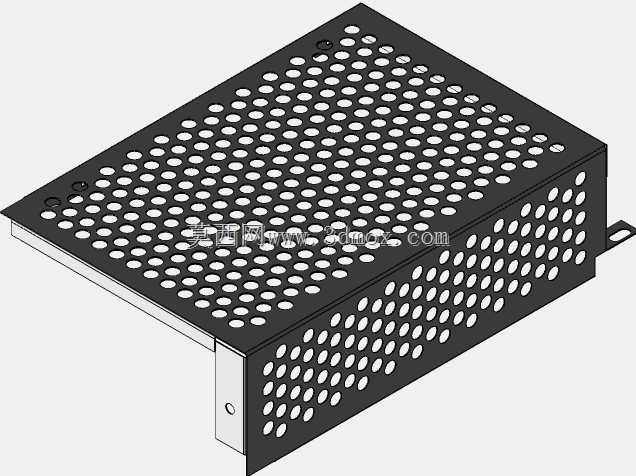

　　外形设计上采用封闭式金属壳体，顶面布满规则排布的圆形散热冲孔，既可以阻挡车间内的金属碎屑、浮尘落入电源内部电路，又能形成足够的空气流通通道，带走功率器件工作时产生的热量；壳体侧边预留的安装耳带标准安装孔位，可直接通过螺丝固定在控制柜内的安装板、DIN导轨适配支架上，安装边界预留了足够的接线操作空间，不会出现接线时工具无法伸入的问题。前端的接线区域做了明确的功能分区，输入侧的L、N、接地端子与输出侧的正负极端子之间设置了物理隔离挡边，避免现场接线时误碰造成短路，端子排采用带压线板的螺丝锁紧结构，可适配0.5-2.5平方毫米的多股铜芯导线，满足不同载流量的接线需求，端子上方的黄色防护盖板可在接线完成后扣合，防止运维时误触带电部位。

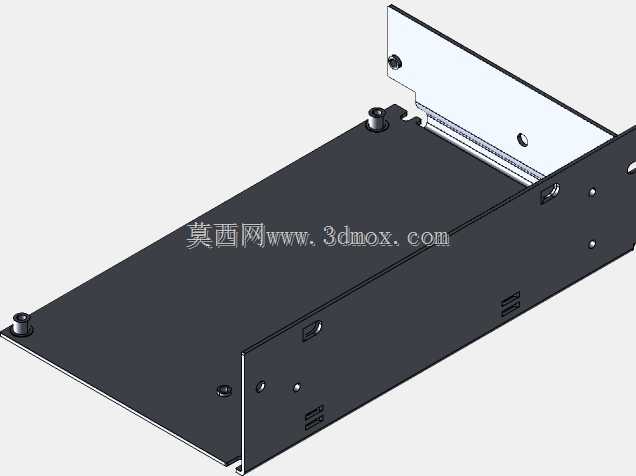

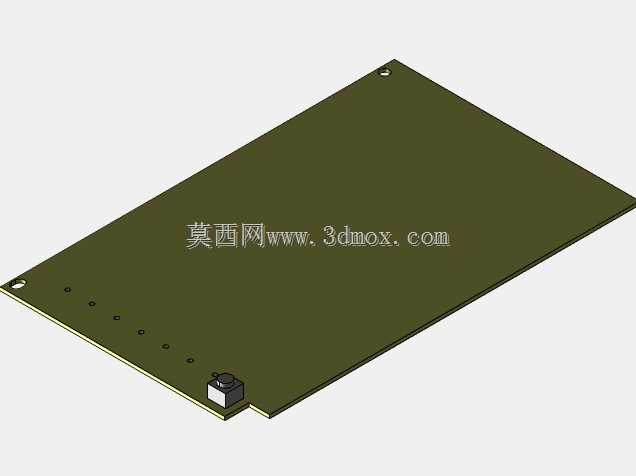

　　设计过程中重点考量了壳体的结构强度，钣金折弯处做了圆角过渡处理，避免加工和安装时划伤操作人员，壳体的拼接缝隙控制在0.2mm以内，既满足钣金加工的公差要求，也能提升整体的电磁屏蔽效果，减少电源自身工作时的电磁辐射对周边敏感传感元件的干扰。内部的功率器件安装位与壳体散热面之间预留了导热衬垫的安装空间，建模时已将衬垫厚度、器件引脚折弯长度、内部走线的弯折半径都做了参数化预留，结构工程师拿到模型后可直接调整参数适配不同功率等级的同系列电源开发，不需要重新搭建基础壳体框架。安装尺寸上，壳体的长宽高比例适配常规控制柜内的层间安装间距，不会出现与柜内线槽、其他元器件干涉的问题，底部预留的接地螺柱可直接连接柜内接地排，满足工业设备的安全接地要求。
