14立方带通用垃圾箱升降机的垃圾压实车

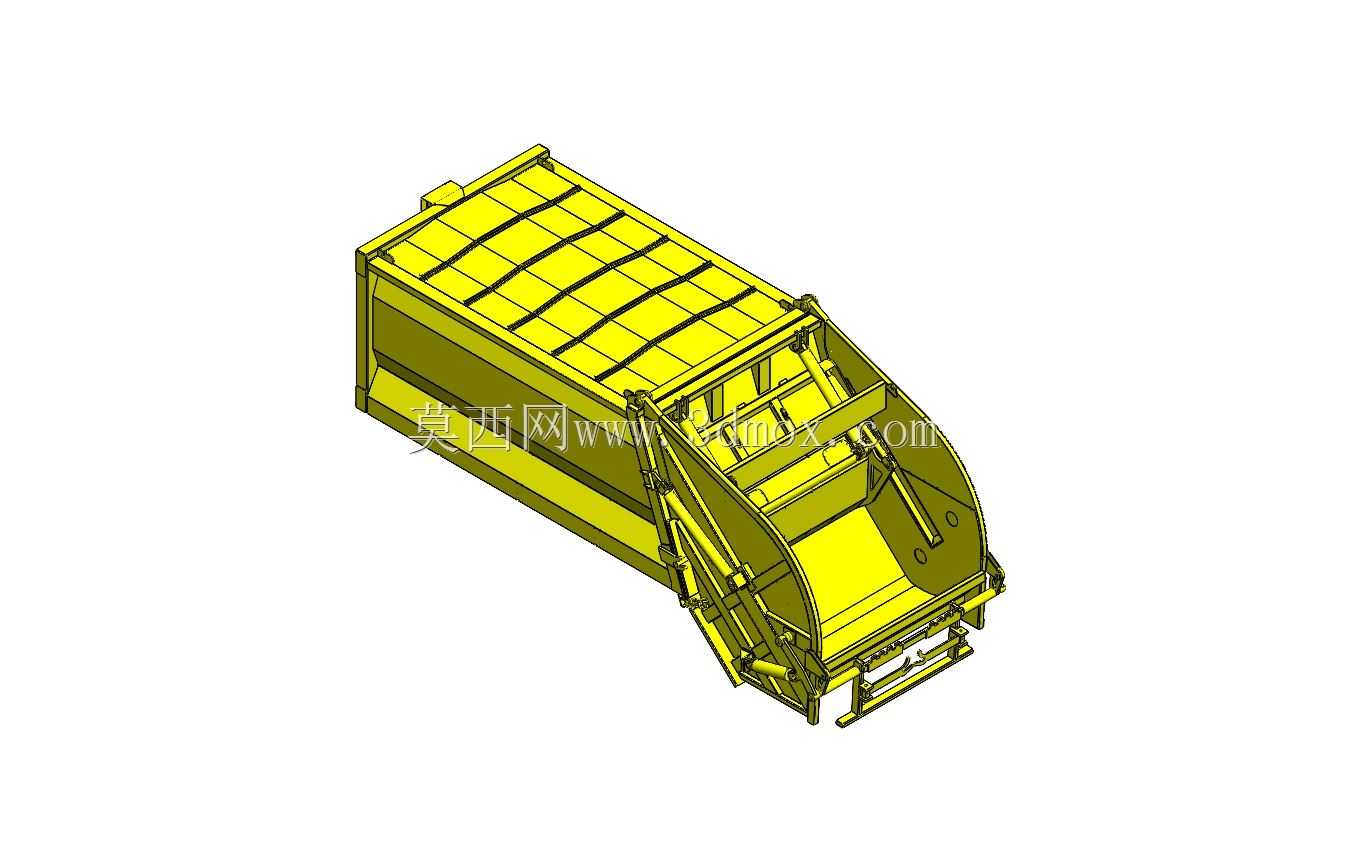

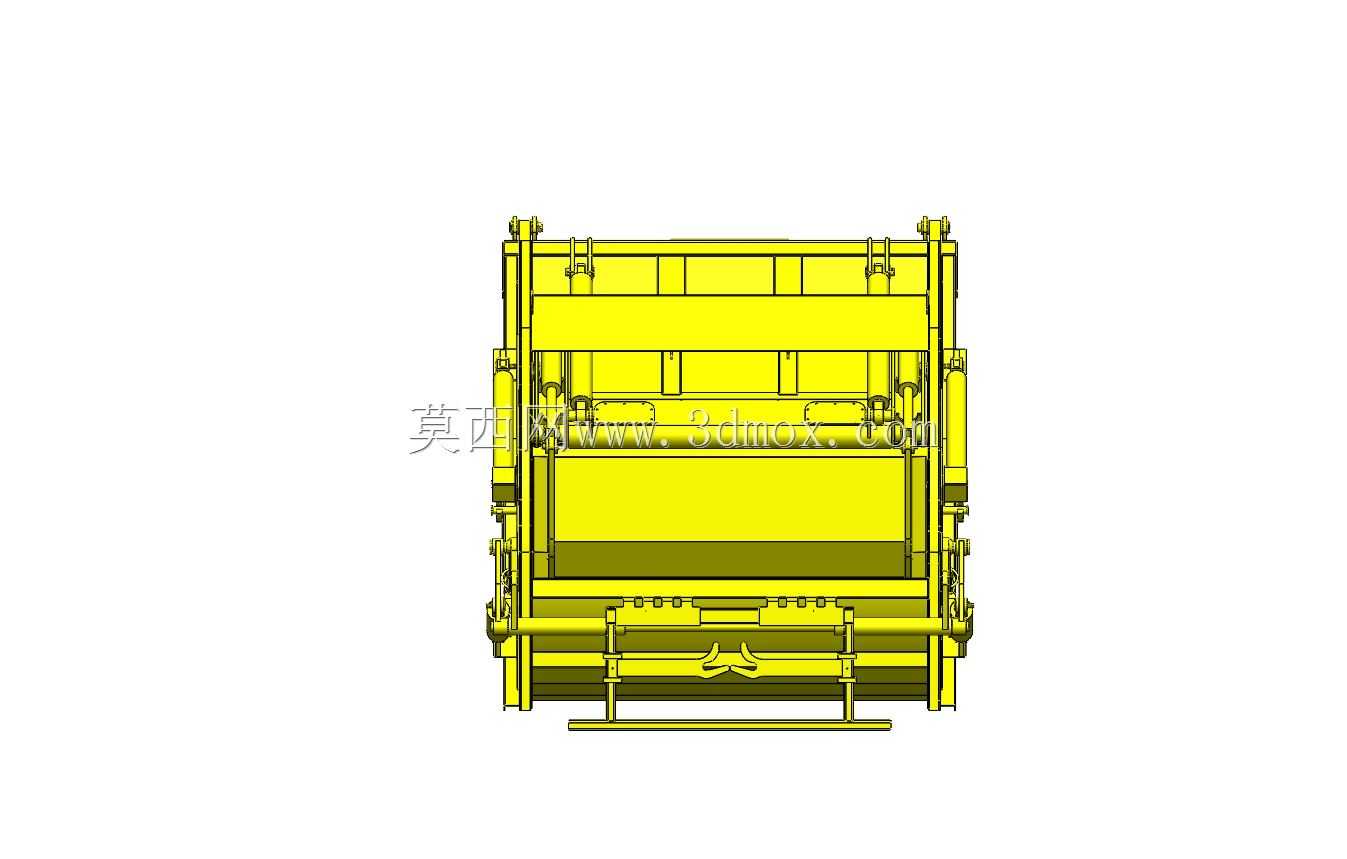

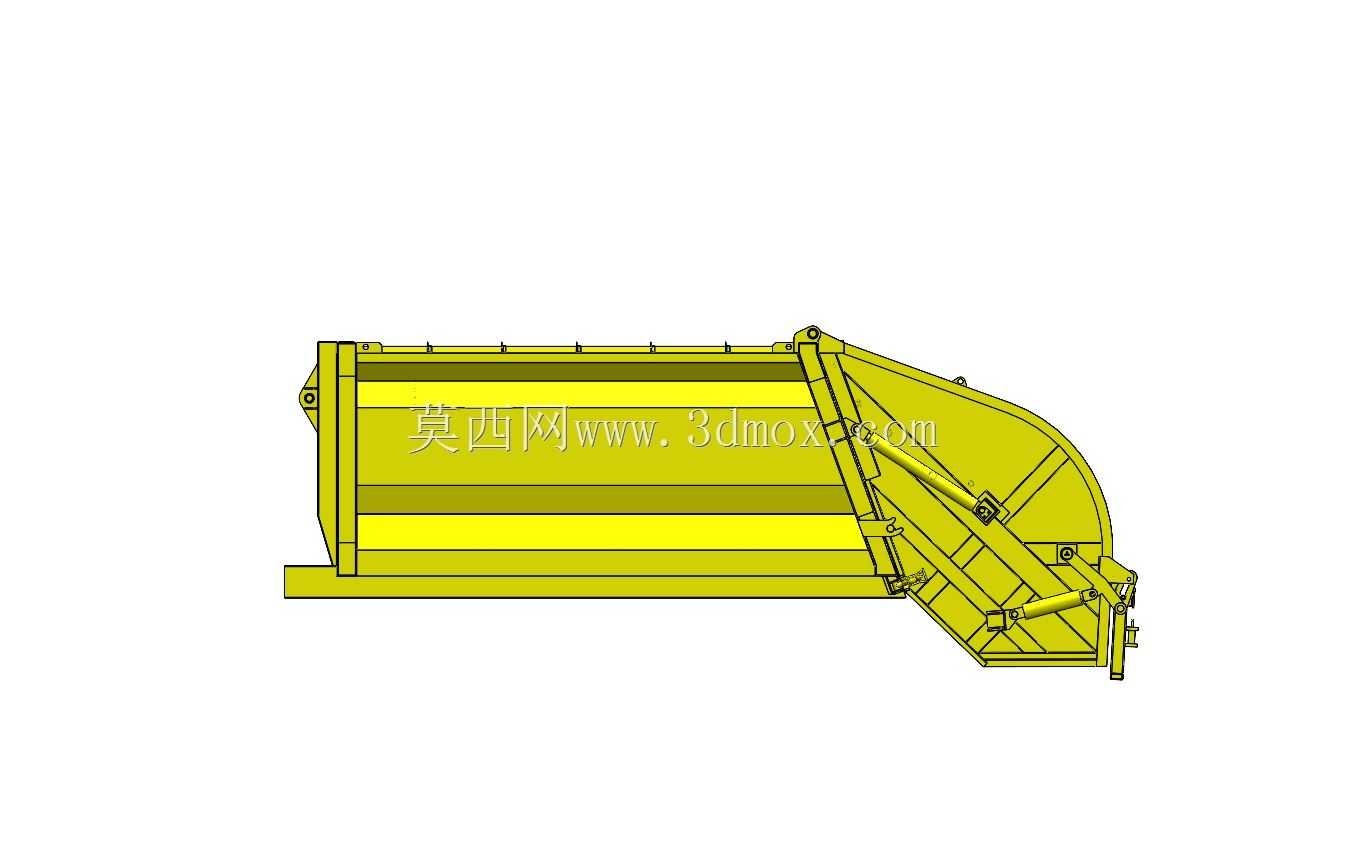

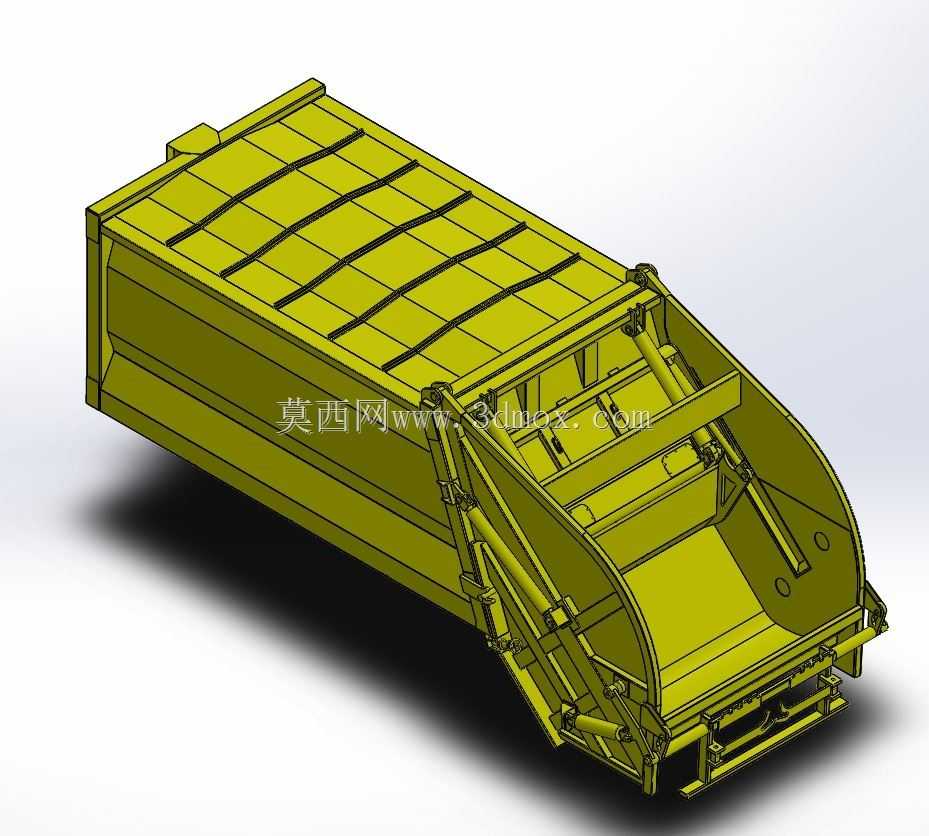

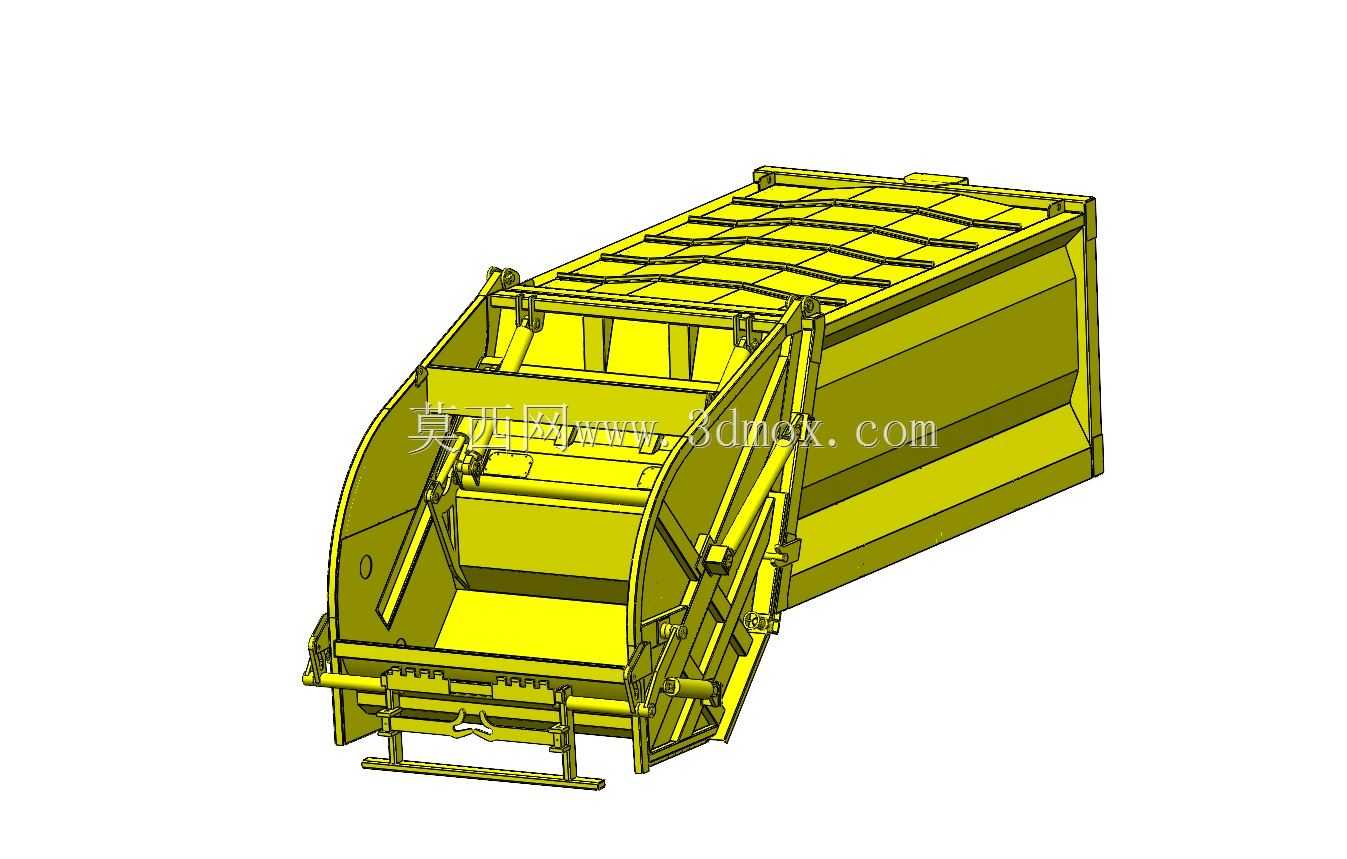

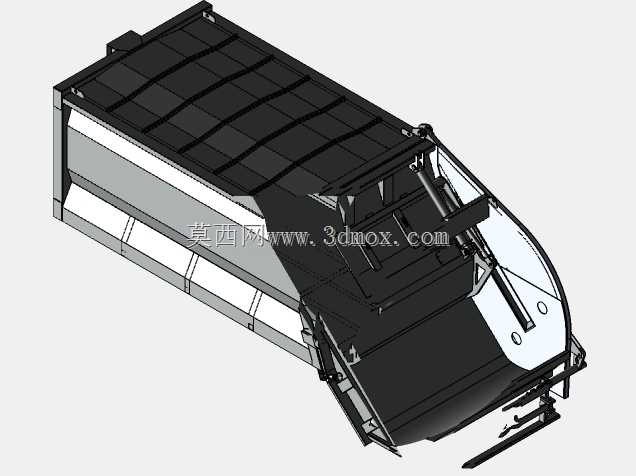

　　这款14立方容积的垃圾压实车三维结构，核心面向城市生活垃圾收运、乡镇环卫中转、商业综合体垃圾归集等场景，解决散装垃圾运输过程中容积率低、遗撒滴漏、转运频次高的实际痛点。从结构设计逻辑来看，整个模型优先还原了后装压缩式垃圾车的核心作业单元：尾部的填装器集成了刮板式压缩机构，通过多组铰接液压臂的联动，可将倒入填装口的散装垃圾逐层压入密闭车厢内部，压缩过程中推板会随垃圾装填量逐步向车厢前部滑移，保证整厢垃圾压实密度均匀，避免局部堆积导致的载荷偏载问题。配套的通用垃圾箱升降机结构，可适配市面主流标准240L、660L规格的塑料环卫垃圾桶，挂桶架的卡位尺寸做了通用化设计，举升翻转轨迹经过运动仿真校核，

　　翻转倒料时垃圾桶重心始终处于举升臂支撑范围内，不会出现脱桶、垃圾泼洒的情况，倒料完成后挂桶架可自动回位至地面停靠位置，减少作业人员的手动操作强度。车厢本体采用全密闭焊接结构设计，顶部的弧形加强筋既提升了车厢顶板的抗变形能力，避免长期承压出现顶板下凹积液的问题，也能让雨天积水顺着筋条流向车厢侧边导水槽，不会顺着填装器缝隙渗入作业机构。尾部填装器与车厢的锁紧结构采用多组液压锁钩配合橡胶密封条，压缩作业和运输过程中锁钩保持恒定锁紧力，密封条压缩量控制在合理区间，既可以阻挡垃圾渗滤液滴漏，也能避免锁紧力过大导致密封条过早老化失效。从安装边界来看，整个上装结构的安装孔位、副车架尺寸可适配多数中型商用车底盘，

　　副车架与底盘大梁的连接位置预留了标准U型螺栓安装位，不需要对底盘做大规模改装即可完成上装匹配；填装器的开合角度做了限位设计，举升卸料时不会与底盘尾部的尾灯、后防护装置发生运动干涉，推板的最大行程距离车厢前板预留了安全缓冲距离，避免推板过行程撞击前板导致结构变形。整个模型的铰接点位置、液压油缸的安装支座都做了细节还原，可直接用于上装结构的受力校核、液压管路走向布置参考，也能作为环卫设备选型阶段的结构演示载体，帮助作业方快速理解设备的作业流程与结构组成。
