20立方集装箱钩式装载运输作业车

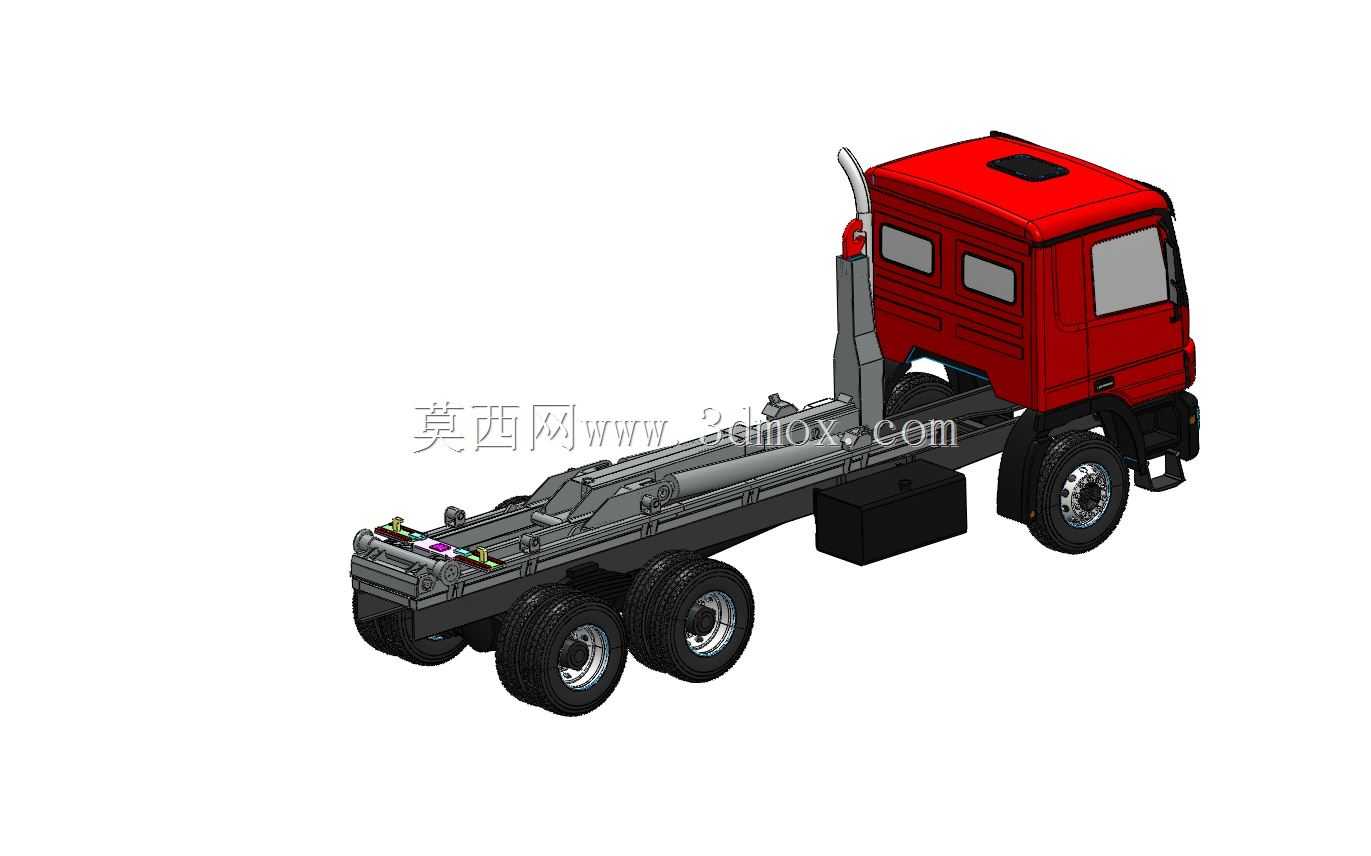

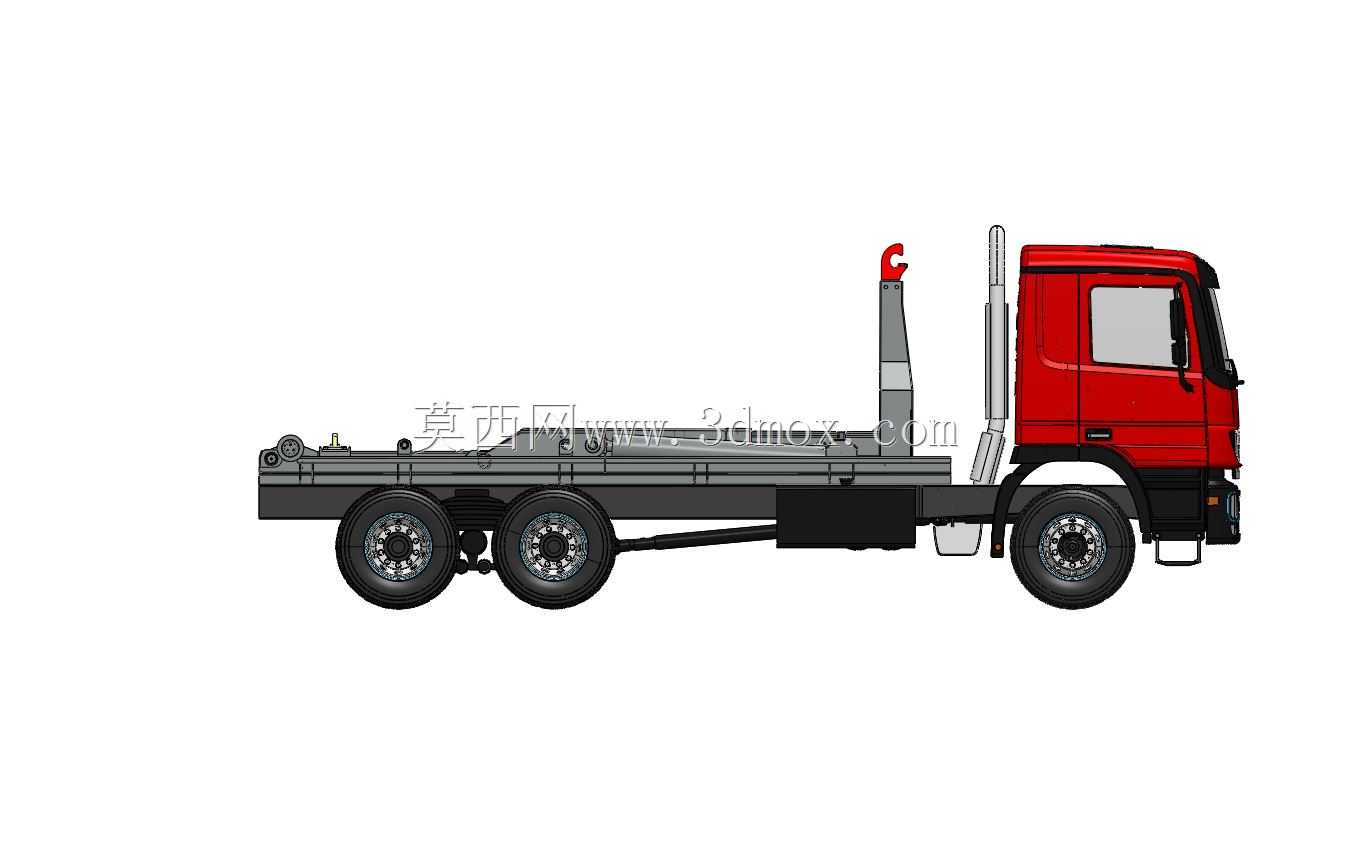

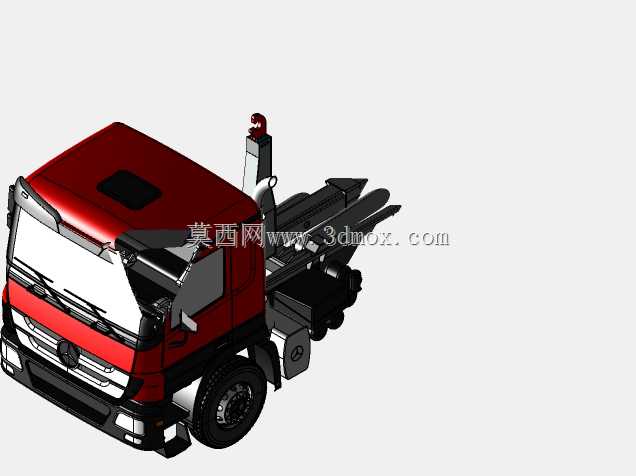

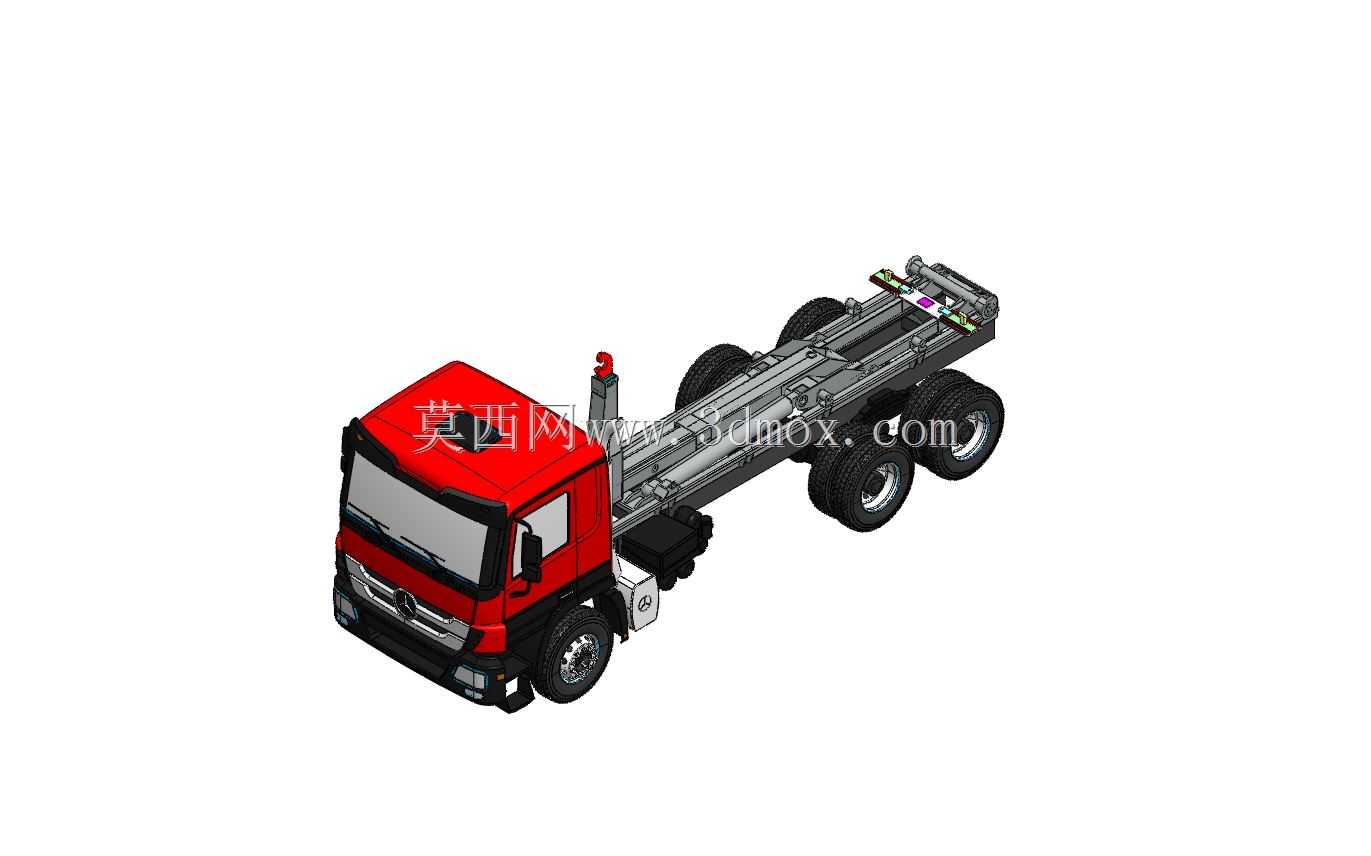

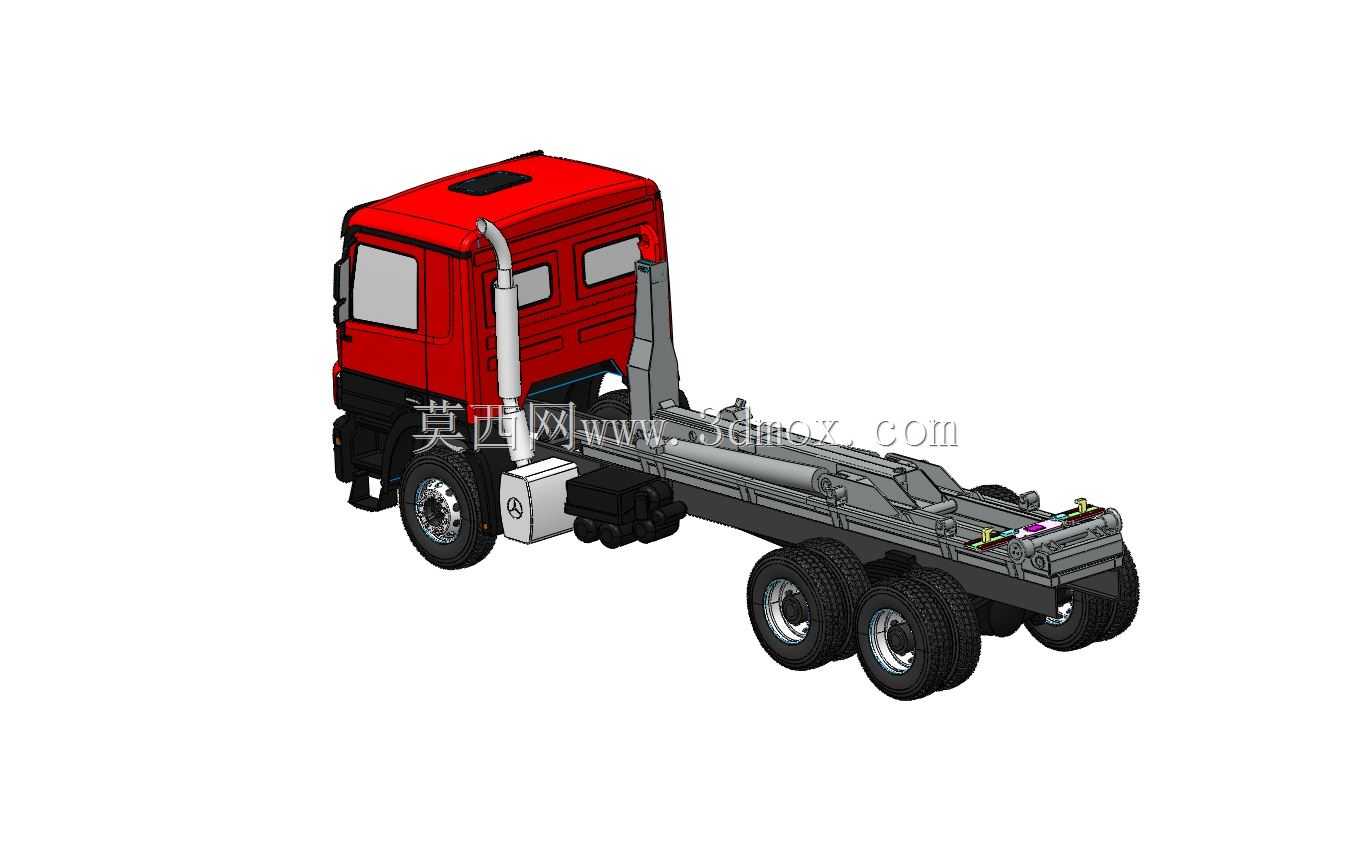

　　这款钩式装载设备主要面向城镇环卫清运、工矿散料周转、建筑废弃物转运场景，适配20立方标准集装箱的装卸与转运作业，可实现箱体的自装卸、运输、定点卸料全流程作业，无需额外吊装设备配合，大幅提升零散点位的物料转运效率。从结构设计来看，整车采用三轴重载商用车底盘作为承载基础，底盘大梁预留了拉臂机构的安装孔位与液压管路走线空间，拉臂钩组采用高强度合金钢板焊接成型，钩头位置设置了耐磨衬套与防脱锁止结构，作业时可通过液压油缸驱动拉臂绕后支座翻转，完成集装箱从地面到车架的拖拽、起升、锁止全动作，整个作业循环无需人工辅助对位，锁止机构到位后会触发机械限位，避免运输过程中箱体移位。设计阶段重点考量了不同场地的作业边界，拉臂的翻转行程经过反复校核，

　　可适配高度差在300mm以内的装卸点位，满足普通硬化路面、厂区作业面、垃圾中转站等不同场地的使用需求；车架尾部设置了可翻转的支撑滚轮，装卸箱体时滚轮接触箱体底部导轨，减少拖拽阻力的同时避免箱体底面与车架硬摩擦，延长箱体使用寿命。液压系统采用双泵合流设计，作业时大流量泵提供快速动作的流量供给，重载起升阶段双泵同时供油保证起升力矩，行驶状态下液压系统自动卸荷，减少动力损耗；整车的外形宽度控制在2.5米以内，满足城市道路通行的尺寸要求，拉臂收回后整车长度与同吨位货运卡车一致，转弯半径适配普通城市道路与厂区内部道路，无需额外办理超宽超限通行手续。在结构细节上，拉臂的受力点均做了加强筋处理，对应底盘大梁的位置加装了加强衬板，

　　避免长期重载作业出现大梁变形；钩头的锁止装置采用机械+液压双重锁止，即使液压系统出现泄压，机械锁止结构也能牢牢固定箱体，杜绝运输过程中箱体滑落的安全隐患。车厢就位后，底盘上的四个定位销会自动卡入箱体底部的定位孔，限制箱体的前后左右位移，配合拉臂的下压力，保证高速行驶时箱体无窜动、无异响。
