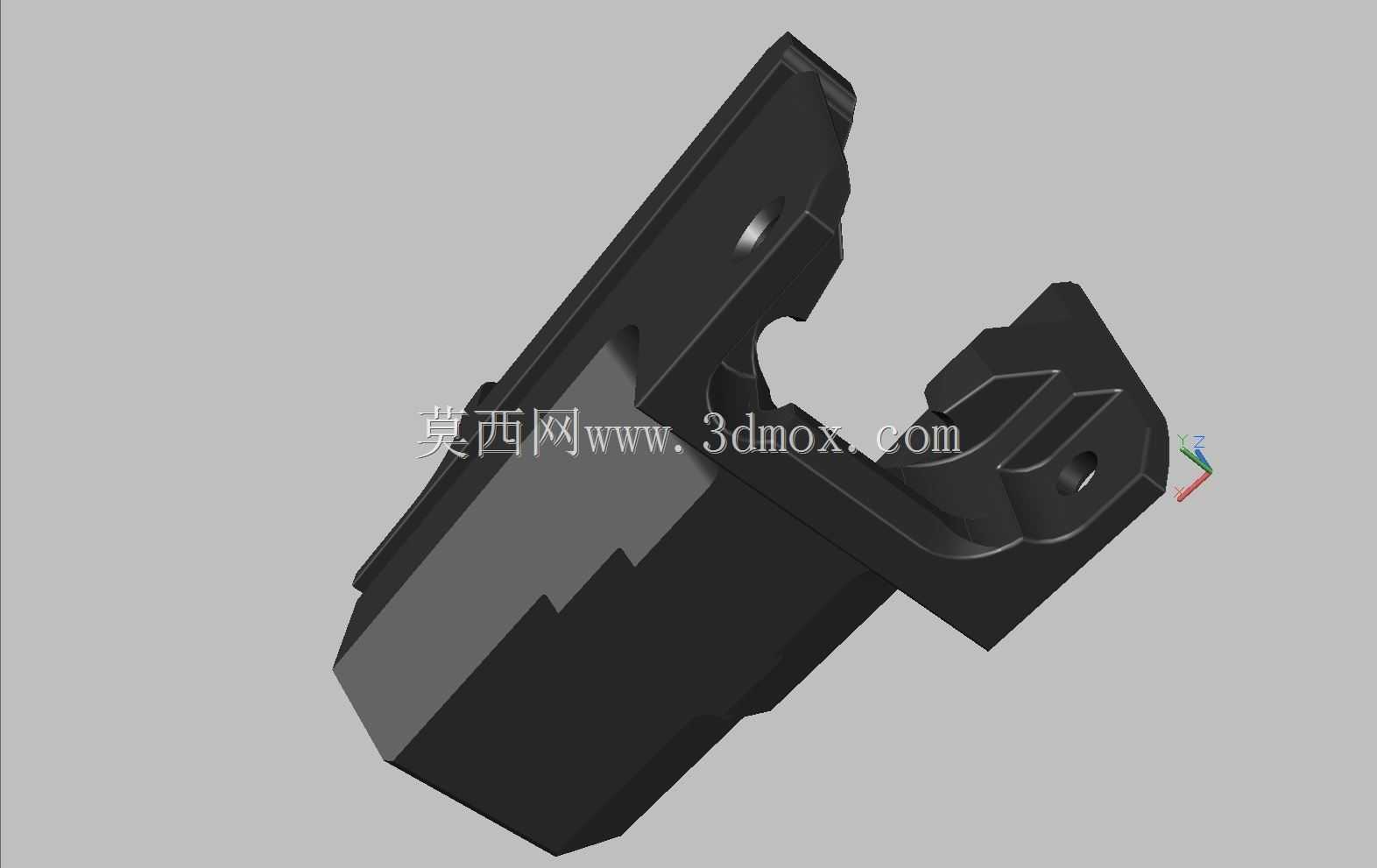

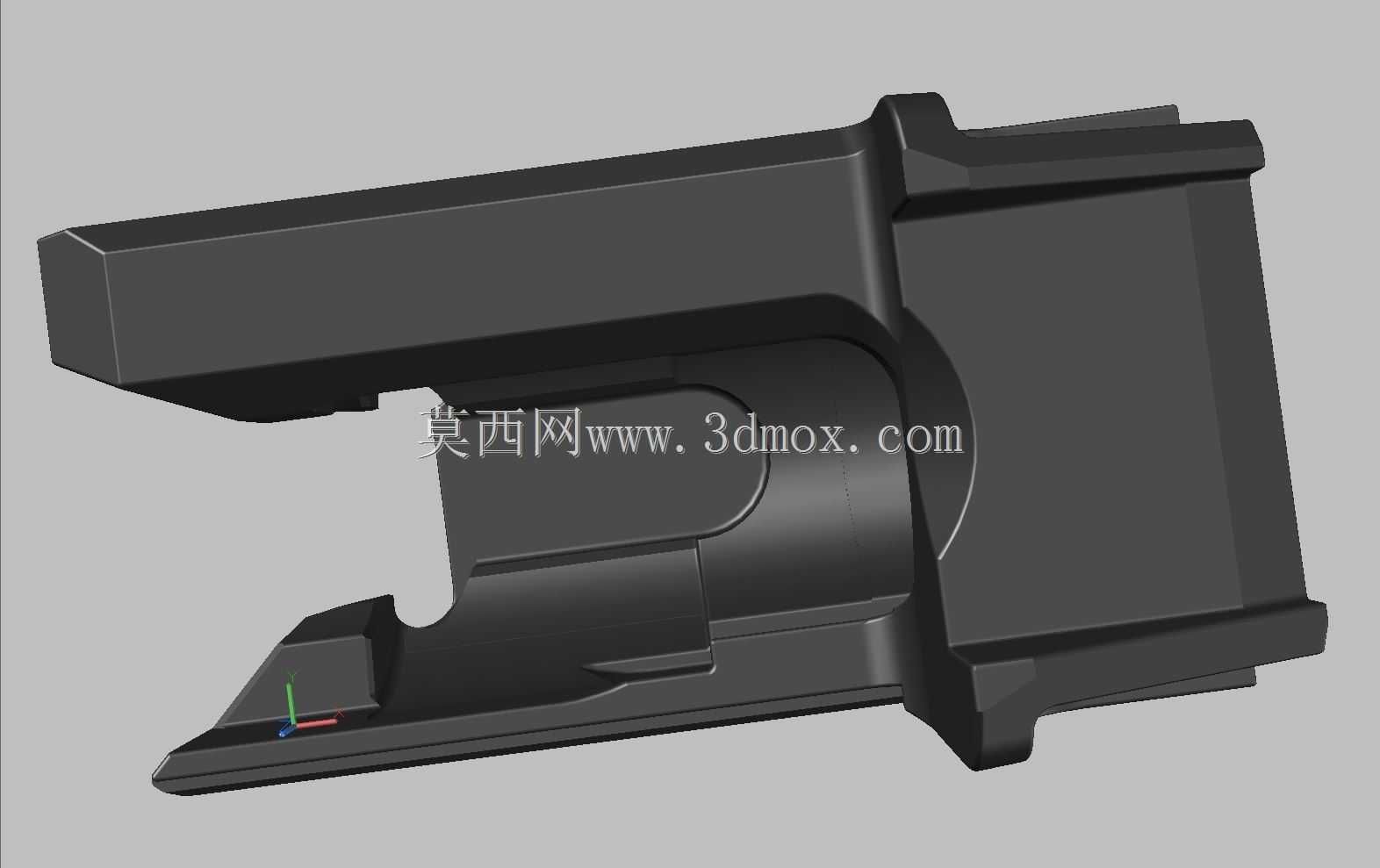

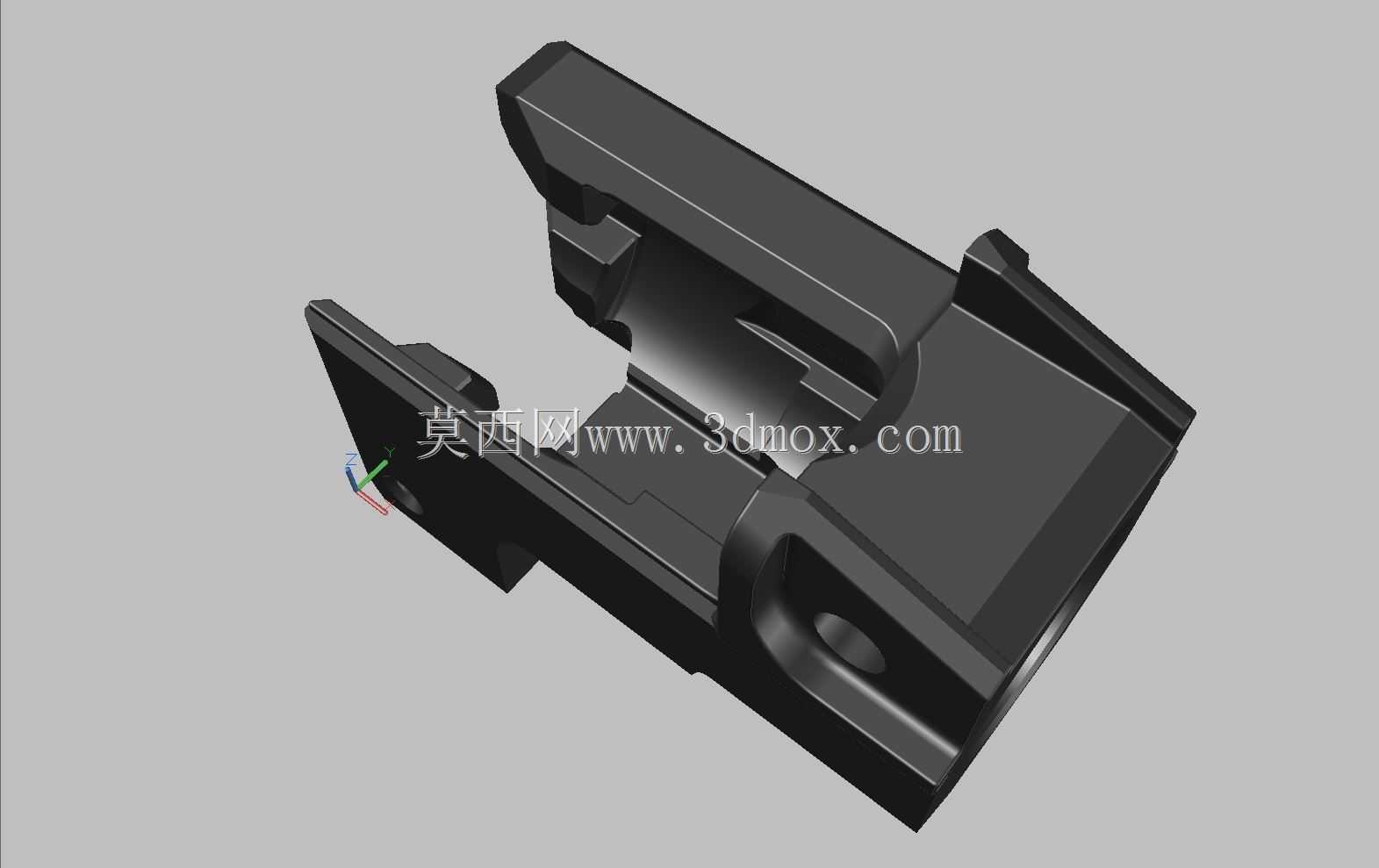

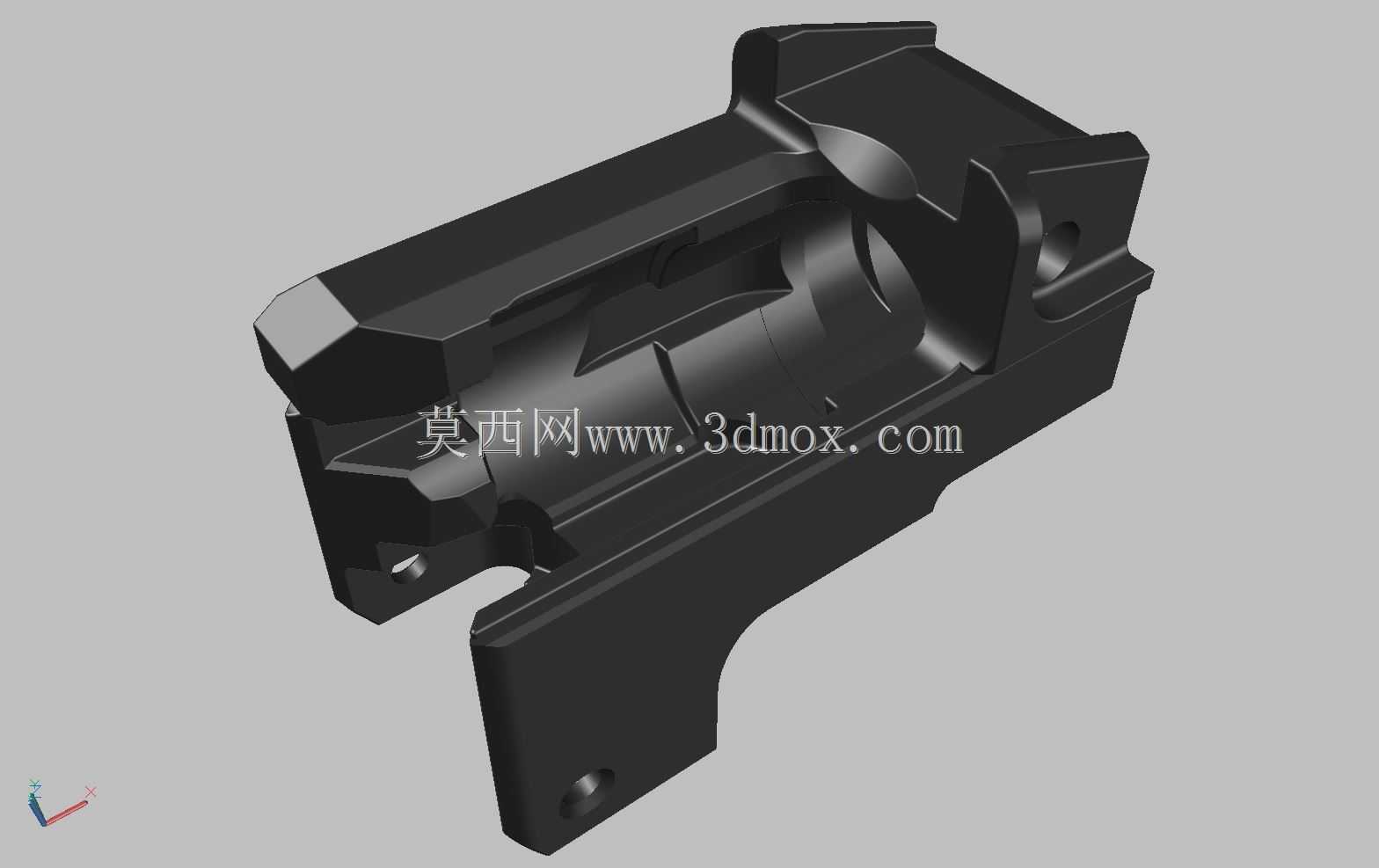

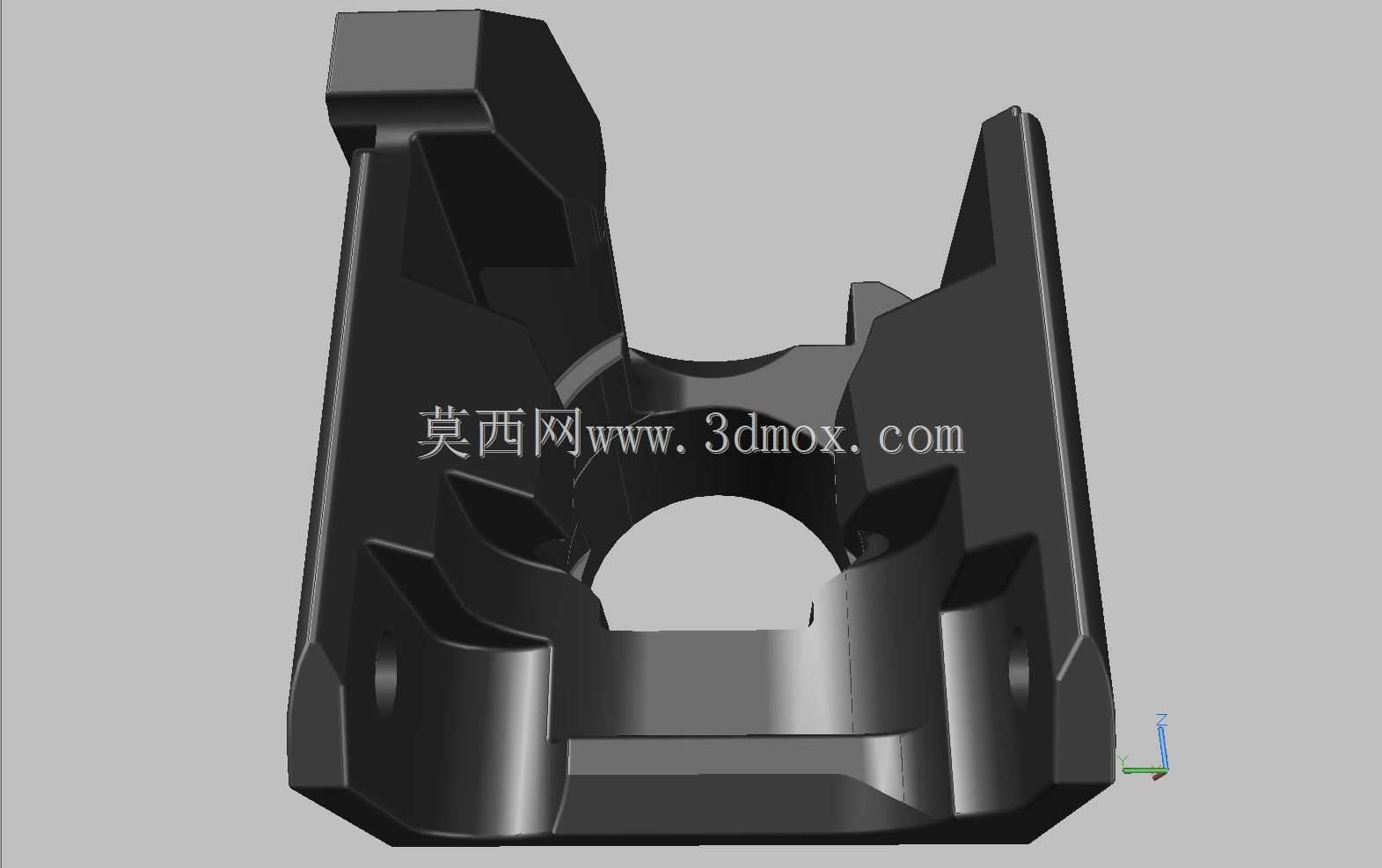

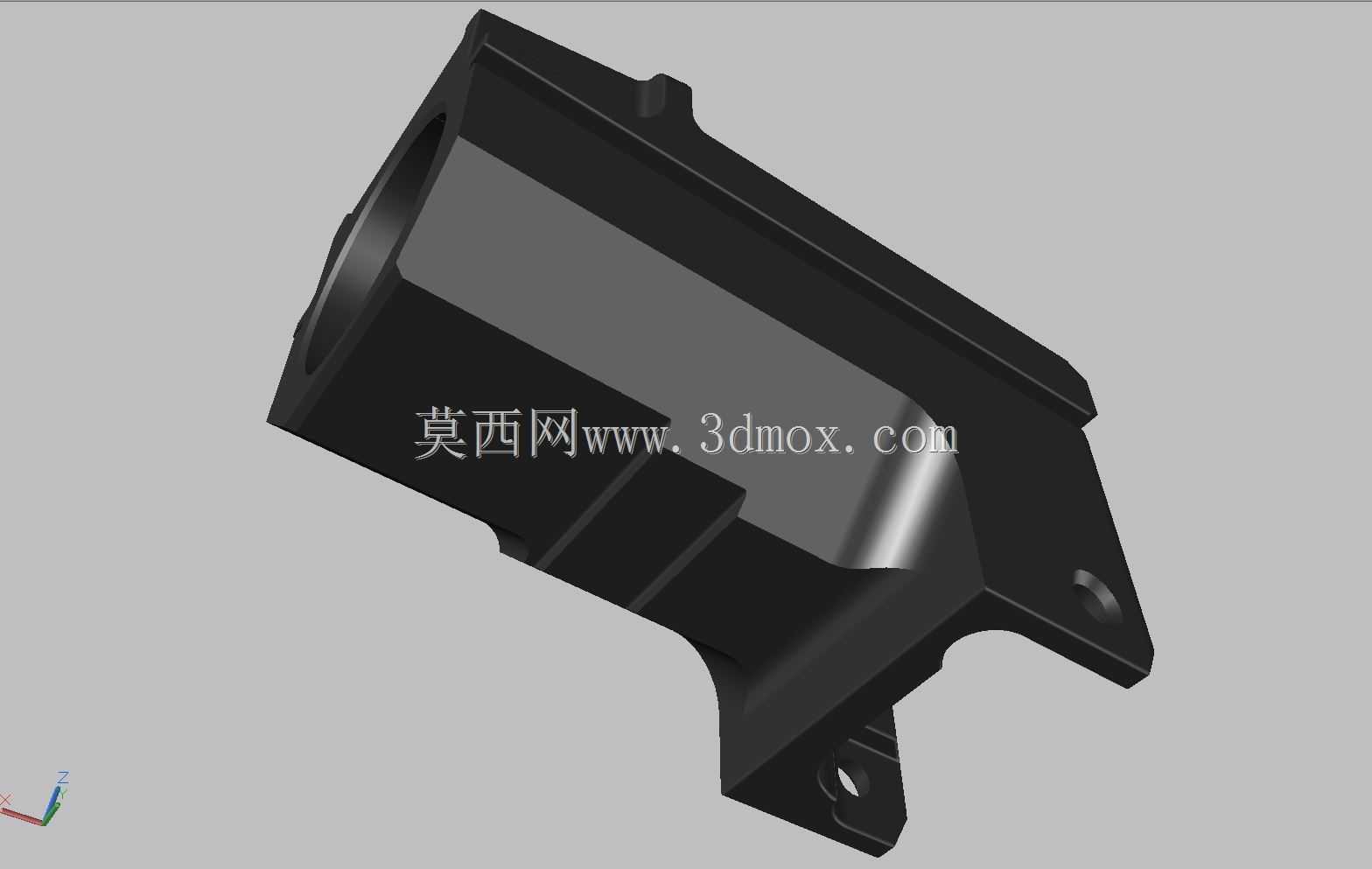

AKM前耳轴枪械结构零件三维建模

　　在轻武器结构设计领域，耳轴类零件是承担自动机动作导向、部件铰接定位的核心受力构件，这款AKM前耳轴的建模完全还原了苏系枪械的原始结构逻辑，可直接用于枪械结构教学、仿真验证、改装配件设计等场景。从实际装配关系来看，该零件位于AKM步枪机匣前端位置，是枪管组件与机匣连接、护木定位、活塞杆导向的关键承载件，射击过程中需要承受自动机后坐、枪管振动带来的交变冲击载荷，因此结构上做了多处应力分散设计，棱边均设置了合理的铸造圆角，避免应力集中导致的零件开裂。建模过程中完全遵循原始图纸的尺寸公差要求，所有安装孔位的同轴度、贴合面的平面度都按照实际加工精度做了约束，零件底部的弧形让位结构是为了避开自动机运动行程中的干涉位置，

　　侧面的凸台结构用于和机匣上的定位槽配合，保证装配后枪管的轴线与自动机运动轴线的同轴度误差控制在合理范围内，避免射击过程中出现卡滞、精度下降的问题。从外形尺寸来看，该零件整体为异形块状结构，长度方向的安装边界完全匹配AKM系列机匣的前端安装空间，不需要额外做修配即可适配标准规格的AKM机匣组件，上部的弧形凹槽是活塞杆的运动通道，槽内的曲面弧度完全匹配活塞杆的外径，保证往复运动过程中导向顺畅，不会出现偏磨。零件上的多个沉孔结构分别用于固定护木销、枪管固定销，孔位的深度、孔径都严格按照实装参数设置，建模时保留了所有的倒角、退刀槽等工艺特征，能够直接导出工程图用于机加工生产，也可以导入有限元分析软件做射击载荷下的应力仿真，

　　验证不同材料选型下的结构强度。对于枪械结构设计从业者来说，这个模型可以作为AK系列枪械结构拆解学习的基准件，也可以在此基础上做改装配件的适配设计，比如加装前握把转接件、战术附件挂载座时，都可以以该耳轴的安装孔位作为定位基准，保证改装后配件的装配精度，不会影响枪械原有的自动循环动作。
