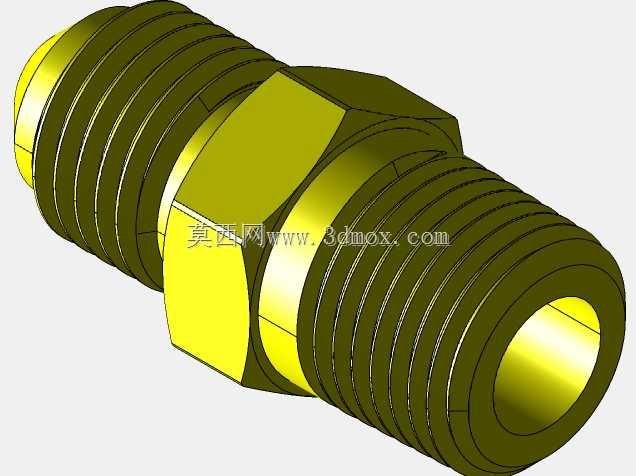

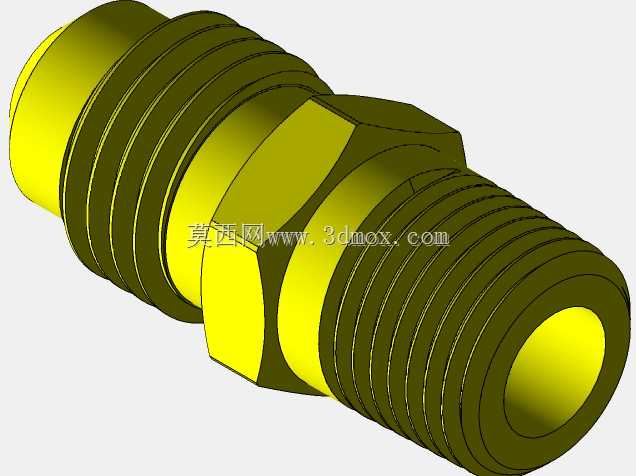

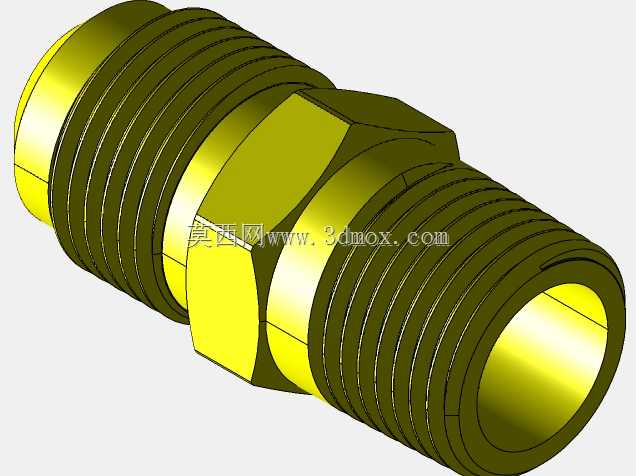

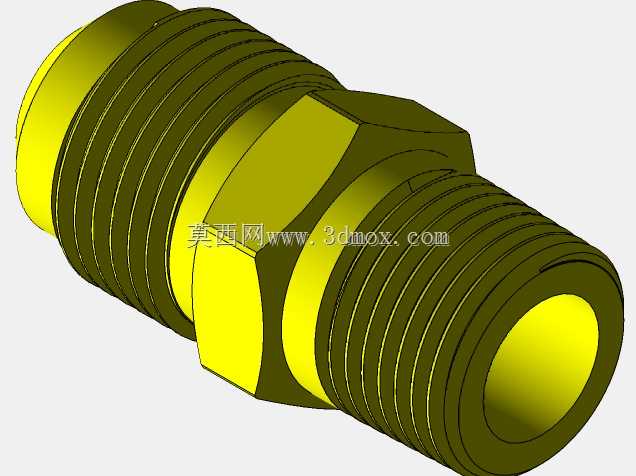

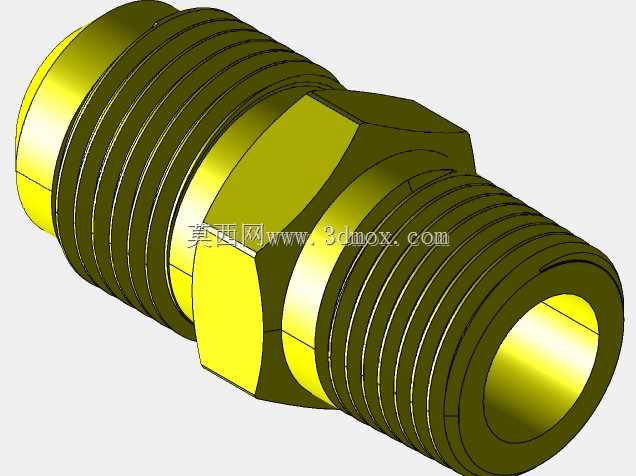

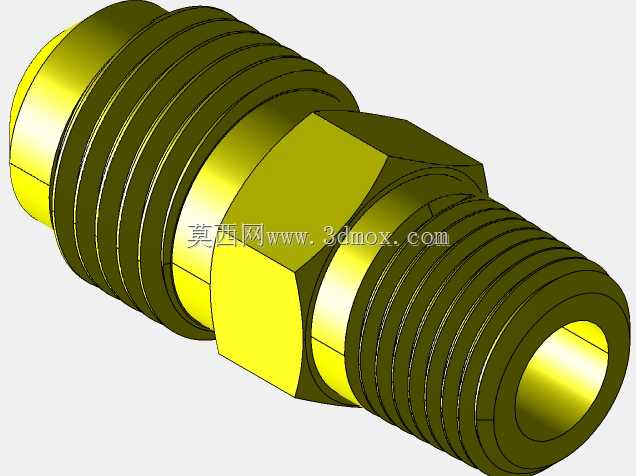

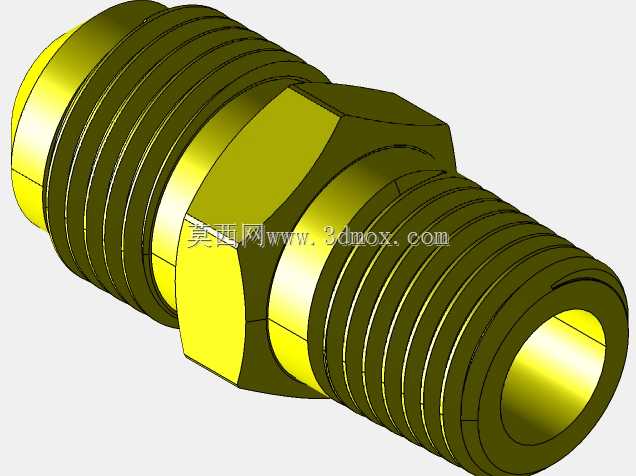

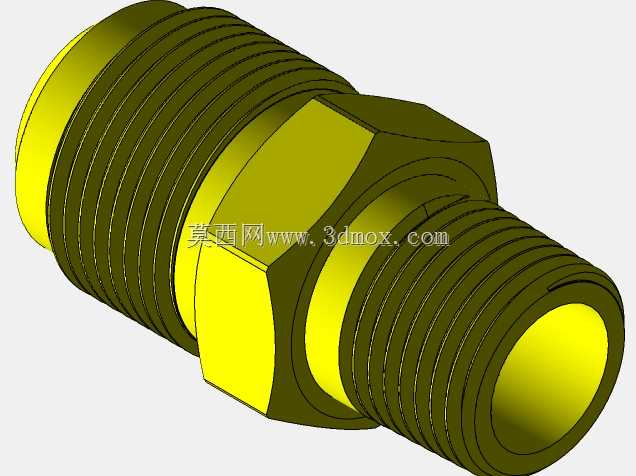

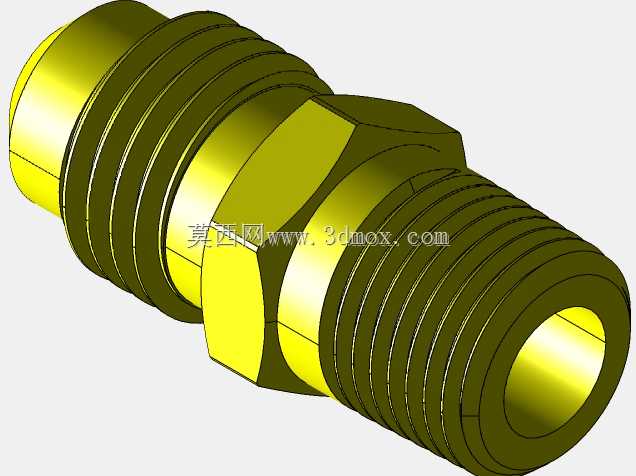

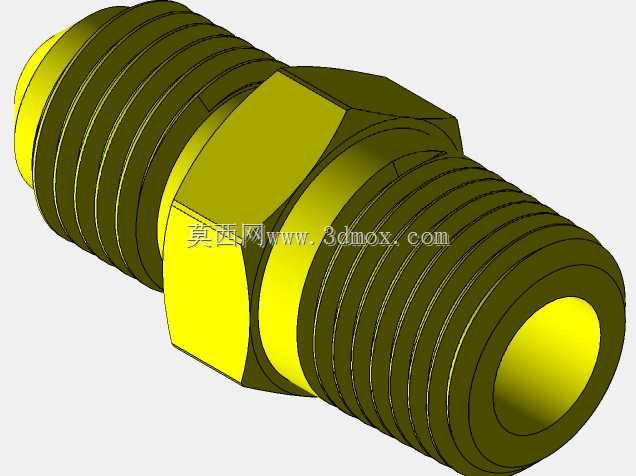

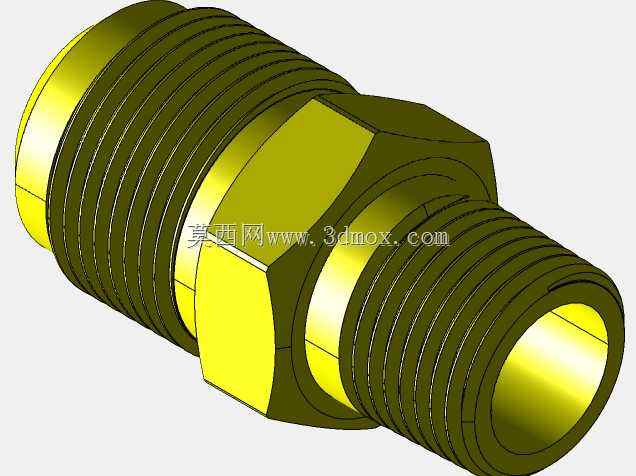

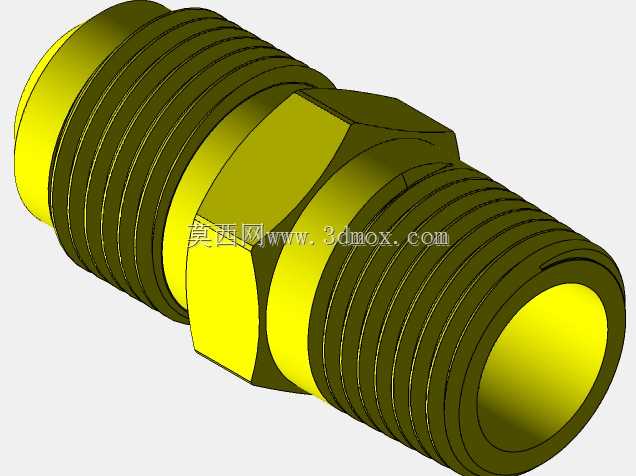

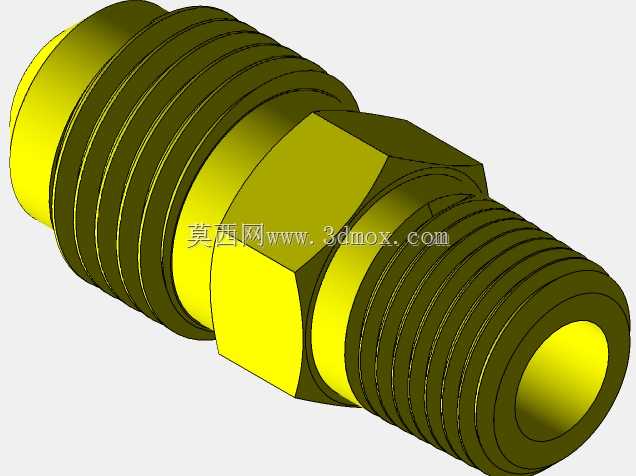

45度扩口式半活气动管路接头结构

　　在常规气动系统的管路布设场景中，这类45度扩口半活接头是气路分支、转向布设时的常用连接件，主要承担压缩空气输送管路的对接导通功能，适配低压气动回路的连接需求，常见于车间气动工装、小型气动设备的气路排布环节。不同于直通接头的直线导通特性，45度的转向角度可以在管路需要小角度变向时减少管路弯折应力，避免软管过度弯折导致的气路通径缩减、管路过早疲劳开裂问题，尤其适合设备内部安装空间局促、无法通过软管自然弯弧完成转向的布设场景。从结构设计逻辑来看，半活接的结构形式将接头拆分为两个可相对转动的配合段，安装时无需整体旋转接头本体，只需转动活动锁紧段即可完成对接紧固，能有效避免安装过程中管路随接头扭转产生的内应力，降低长期使用过程中管路松脱、

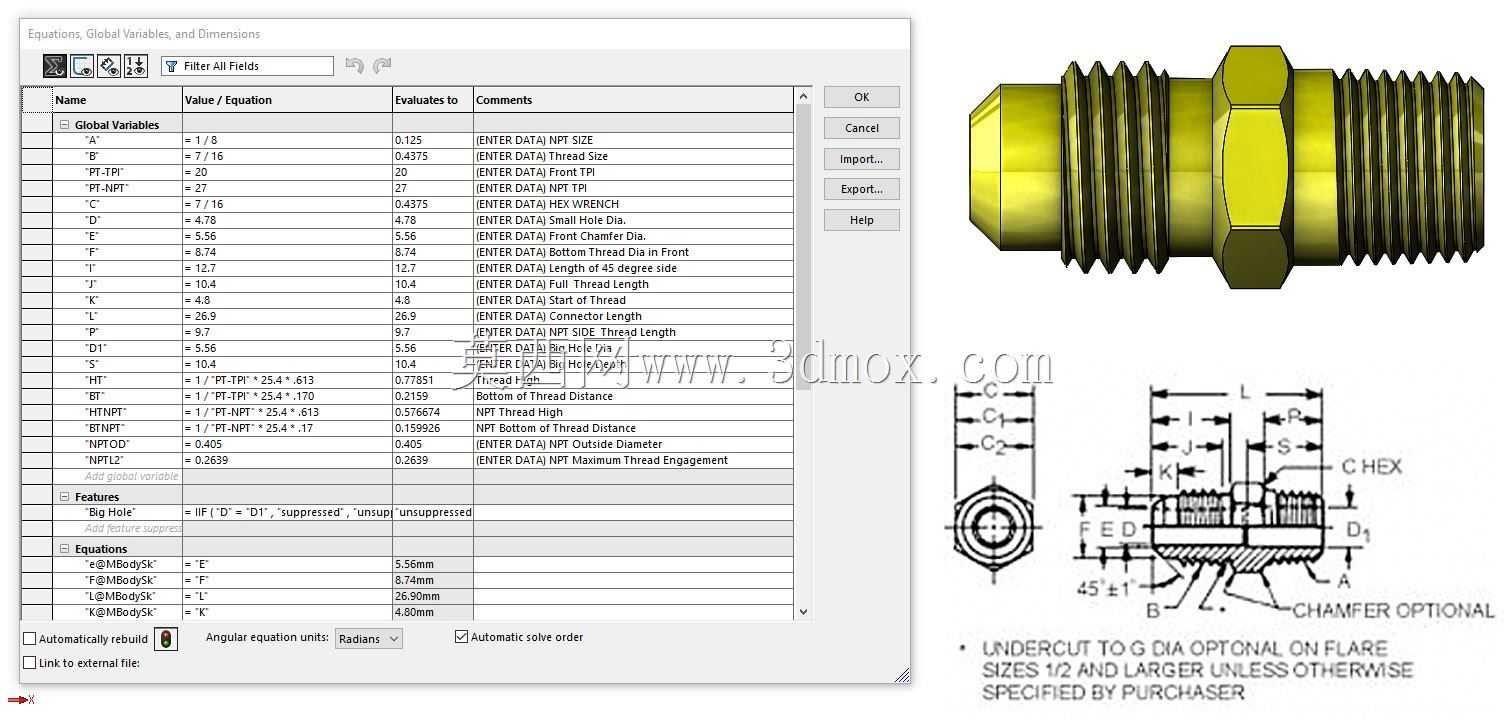

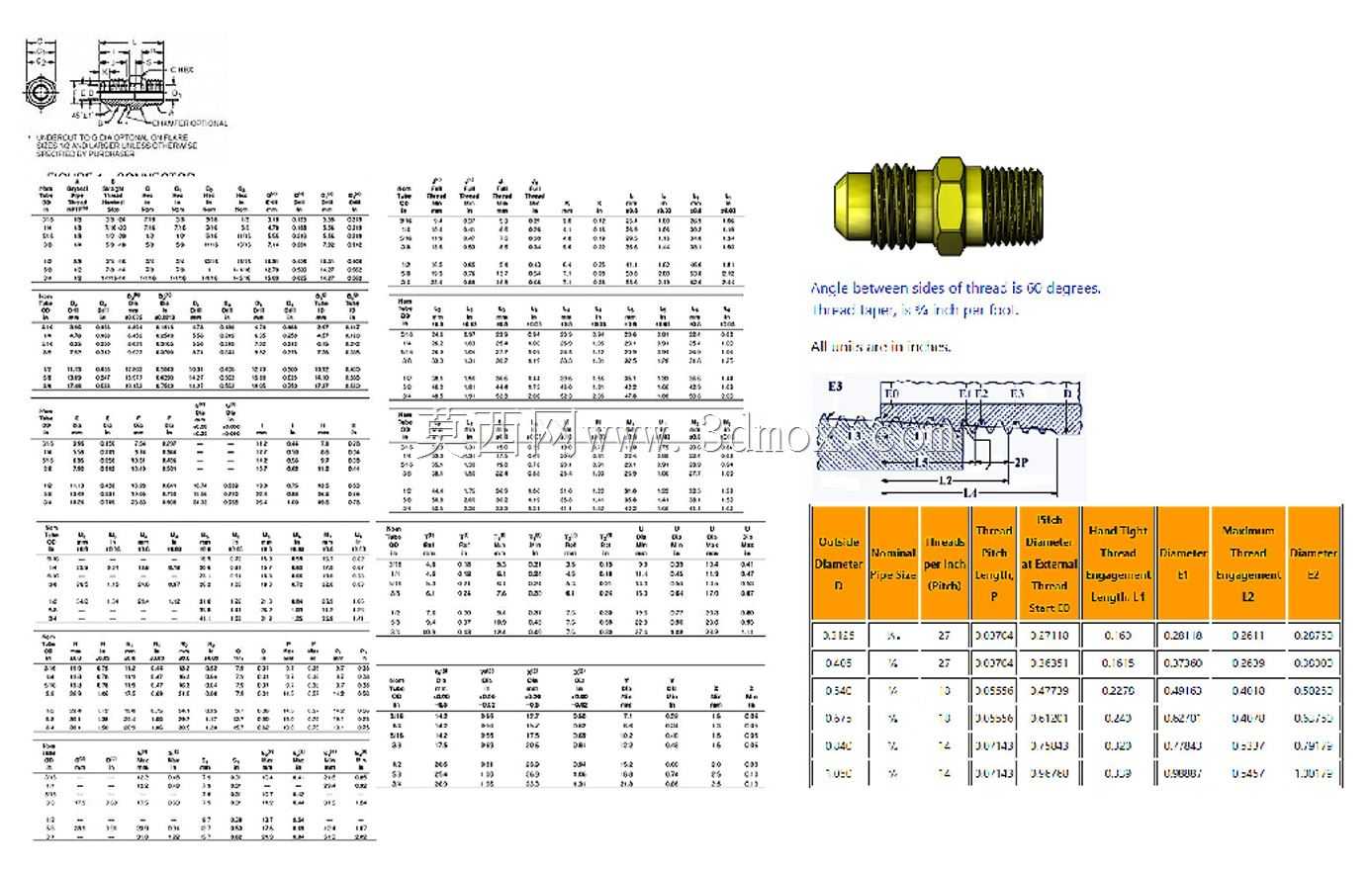

　　密封失效的概率。扩口式的密封结构依靠接头本体的锥面与管路扩口端面的压紧贴合实现密封，无需额外加装密封垫片，减少了密封件老化带来的泄漏隐患，适配硬质气动管材与部分增强软管的连接需求，在常规车间供气压力区间内可以保持稳定的密封性能。建模过程中采用方程式驱动的参数化构建逻辑，对接头的扩口锥度、锁紧螺纹规格、活动段配合间隙、通径尺寸做了关联约束，调整核心参数时可以同步驱动整体结构更新，方便后续根据不同管路通径、安装空间需求快速衍生出适配不同规格的接头型号。外形尺寸方面，接头整体轴向长度控制在紧凑区间，最大外径满足常规气动接头的安装避让要求，锁紧段的对边尺寸适配标准气动安装扳手的操作空间，安装时不需要额外预留过大的操作余量，

　　在密集排布的气路阀岛、分气块周边也能完成安装操作。安装边界上，接头固定端的外螺纹规格适配常规气动分气块、阀体的标准接口，活动端的扩口连接段可以兼容对应外径的气动管材，安装时仅需将管材端部做45度扩口处理后插入接头锥面段，锁紧活动螺母即可完成固定，不需要额外的焊接、粘接工序，后期维护拆解也十分便捷，可反复拆装使用而不损伤密封配合面。这类接头的导通内壁做了平滑过渡处理，45度转向位置没有突兀的直角台阶，压缩空气通过时的局部阻力损失更小，可以减少气路压力损耗，提升气动系统的能量利用效率，在持续供气的气动回路中能降低不必要的能耗损失。
