海格NFN102微型断路器精细三维结构

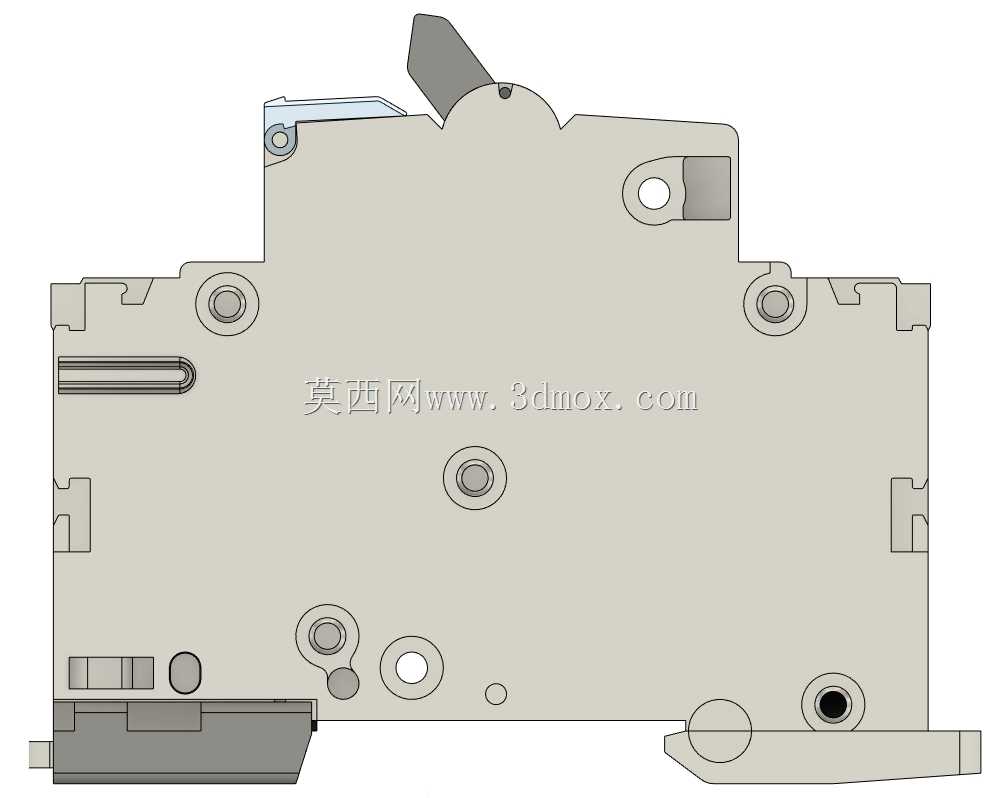

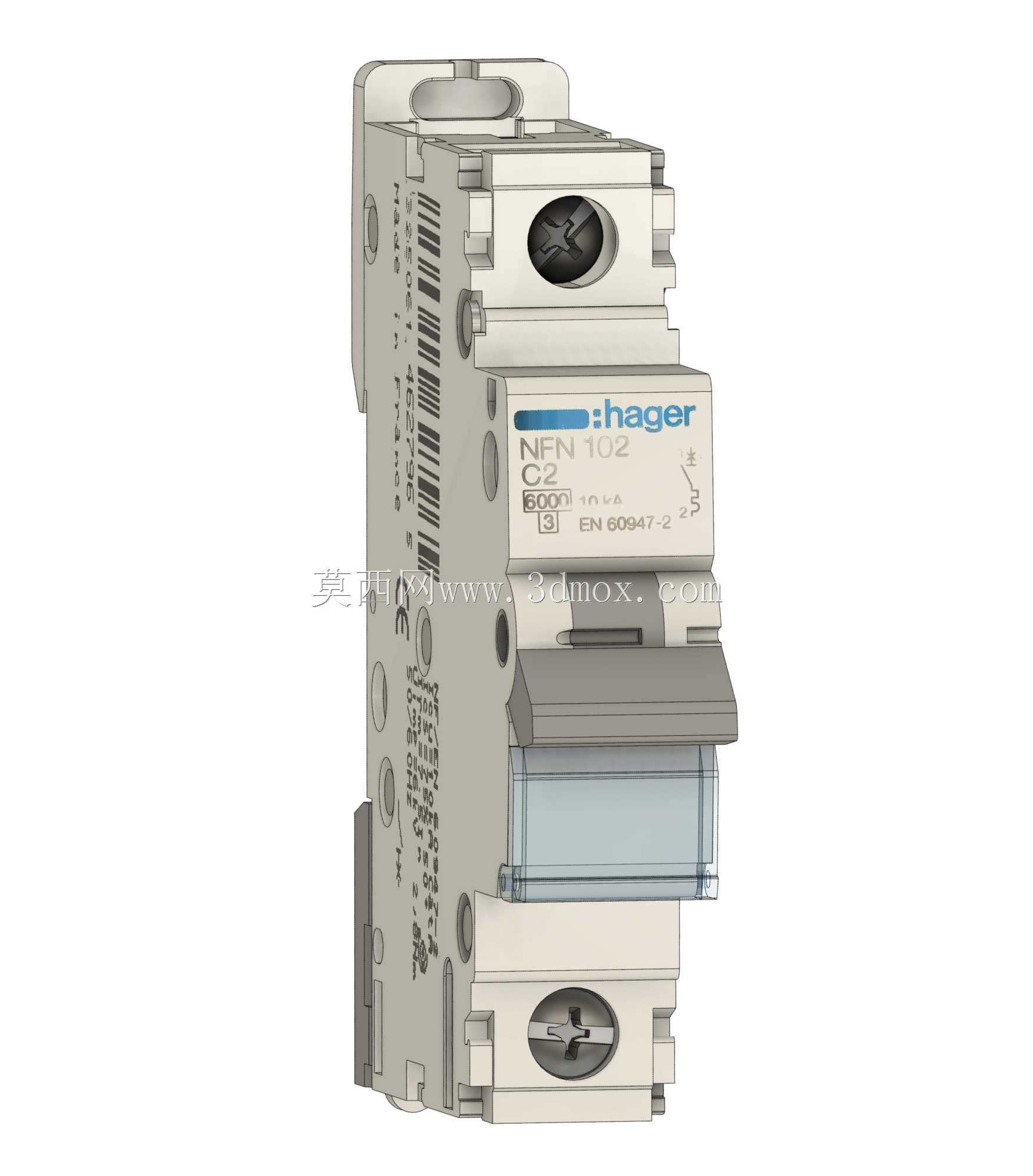

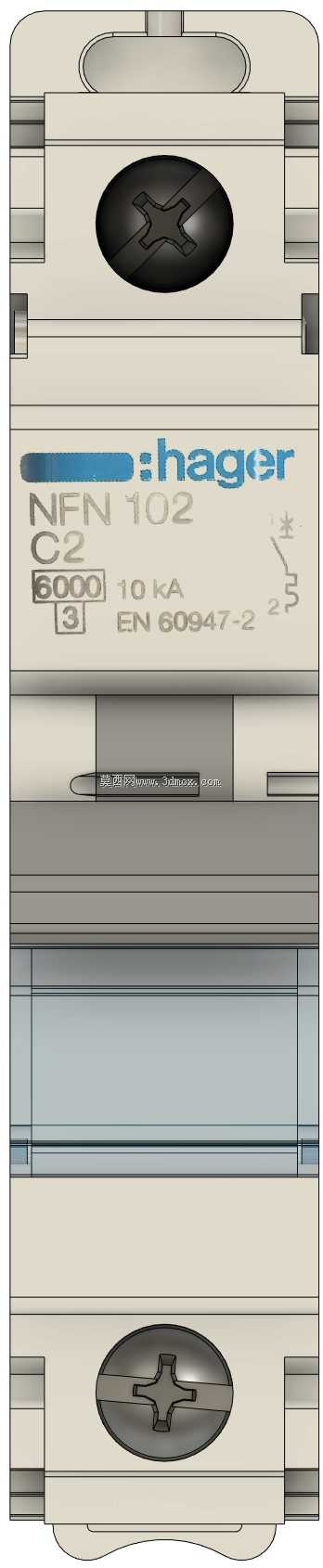

　　这款微型断路器的三维建模完全参照实物测绘完成，所有结构细节均还原了量产产品的真实状态，可直接用于低压配电柜体的装配干涉校验、成套设备的BOM搭建参考，也能作为电气类教学演示的具象化载体。从实际应用场景来看，这类单极断路器主要用在终端配电回路的末端，承担民用建筑、工业机柜内单相回路的过载与短路保护，常见于照明回路、小型控制回路的进线端，在回路电流超过额定阈值时快速脱扣切断电源，避免线路过热引发绝缘老化甚至火情，短路工况下能在毫秒级完成分断，将故障影响范围控制在最小区间。建模过程中优先还原了产品的安装边界尺寸，包括DIN导轨卡装结构的卡扣尺寸、进出线端子的接线空间预留、操作手柄的行程范围，确保将模型导入成套柜装配体时，

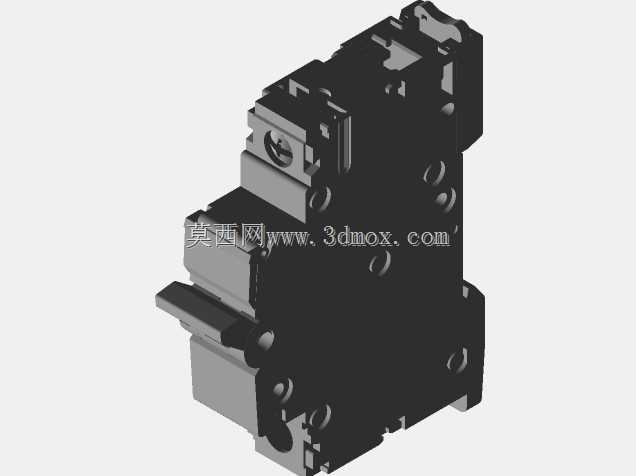

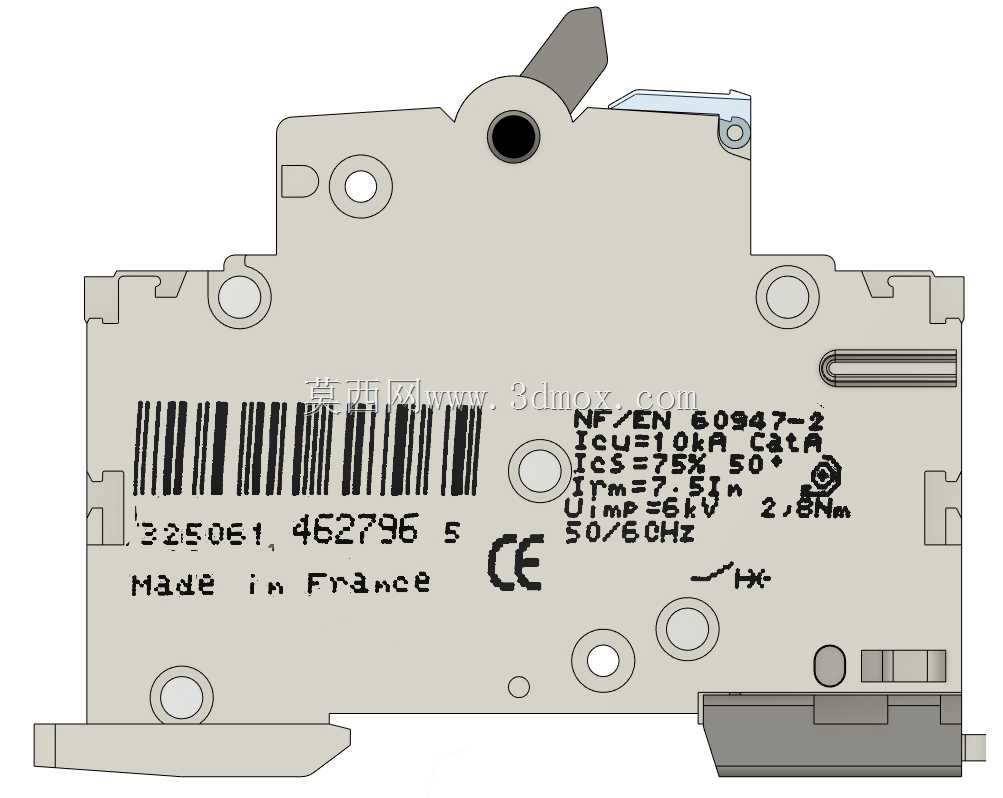

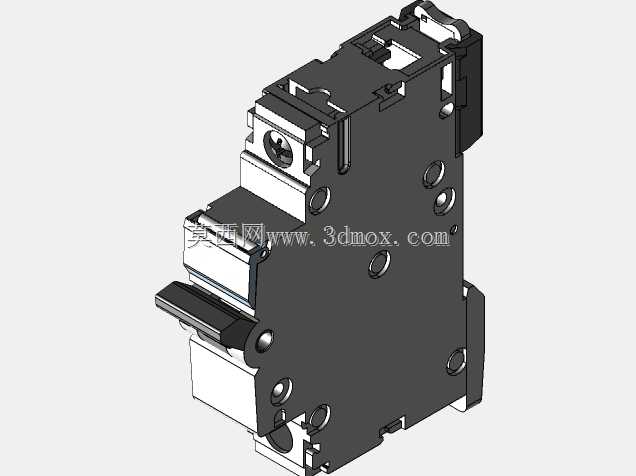

　　不会和相邻的汇流排、线槽、其他断路器出现空间干涉，端子处的压线螺丝行程、接线腔的进线开口尺寸都按实物做了等比例还原，能直观呈现不同线径导线接入后的空间占用情况。产品的功能结构在模型中也做了分层还原，外壳的卡扣装配结构、内部脱扣机构的动作空间、灭弧室的栅片排布位置都有对应体现，操作手柄的分合位置标识、侧面的参数刻印区域、品牌标识区域的凹凸细节都做了还原，甚至外壳表面的防滑纹理、端子处的防触电护罩结构都没有省略。从设计参考角度看，这个模型可以帮助刚接触低压配电设计的结构工程师快速熟悉微型断路器的外形安装规范，在做柜内布局时不用反复核对二维样本的尺寸参数，直接通过三维装配就能校验操作空间是否满足带电作业的安全距离，

　　比如手柄分合时是否会被柜门板、相邻元件阻挡，接线时螺丝刀的操作空间是否足够，这些细节在二维图纸上很难直观判断，通过精准的三维模型就能提前规避布局问题。另外模型也还原了产品外壳的脱模斜度、拼接缝位置，对于需要做同类产品逆向设计、结构改进的工程师来说，能直接参考其壳体的卡扣配合方式、内部元件的排布逻辑，理解成熟量产产品在结构紧凑性、装配便捷性上的设计思路，比如如何在18mm宽度的单极模数空间内，同时容纳脱扣机构、灭弧室、接线端子、操作机构，并且满足分断能力的电气间隙要求，这些细节都能通过模型的结构拆解得到直观参考。
