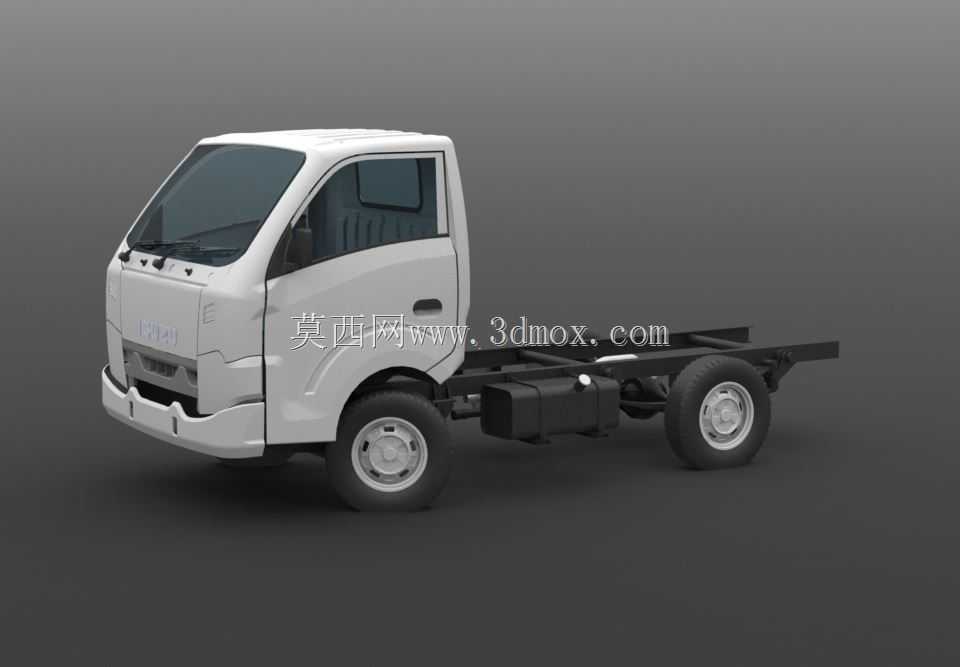

五十铃TRAGA轻型载货卡车底盘结构

　　该款轻型载货底盘主要面向城市末端配送、城郊短途货运、市政作业改装等场景，可适配栏板货厢、冷藏厢、环卫作业上装、工具服务舱等多种改装结构，满足不同细分领域的短途运输与作业需求。从结构设计来看，整车采用平头驾驶室布局，最大化压缩驾驶室纵向占用空间，在有限的整车长度内预留更长的上装安装区间，适配城市道路狭窄、转弯半径受限的通行环境，同时平头设计也能让驾驶员获得更开阔的前方视野，降低城区行驶时的视野盲区风险。驾驶室本体采用冲压焊接式承载结构，车门开启角度满足人员上下便利性需求，前挡风玻璃采用大倾角曲面设计，兼顾行驶风阻控制与驾驶视野覆盖，前部保险杠集成了灯具安装位与低速碰撞缓冲结构，日常城区低速行驶发生刮碰时可降低维修成本。

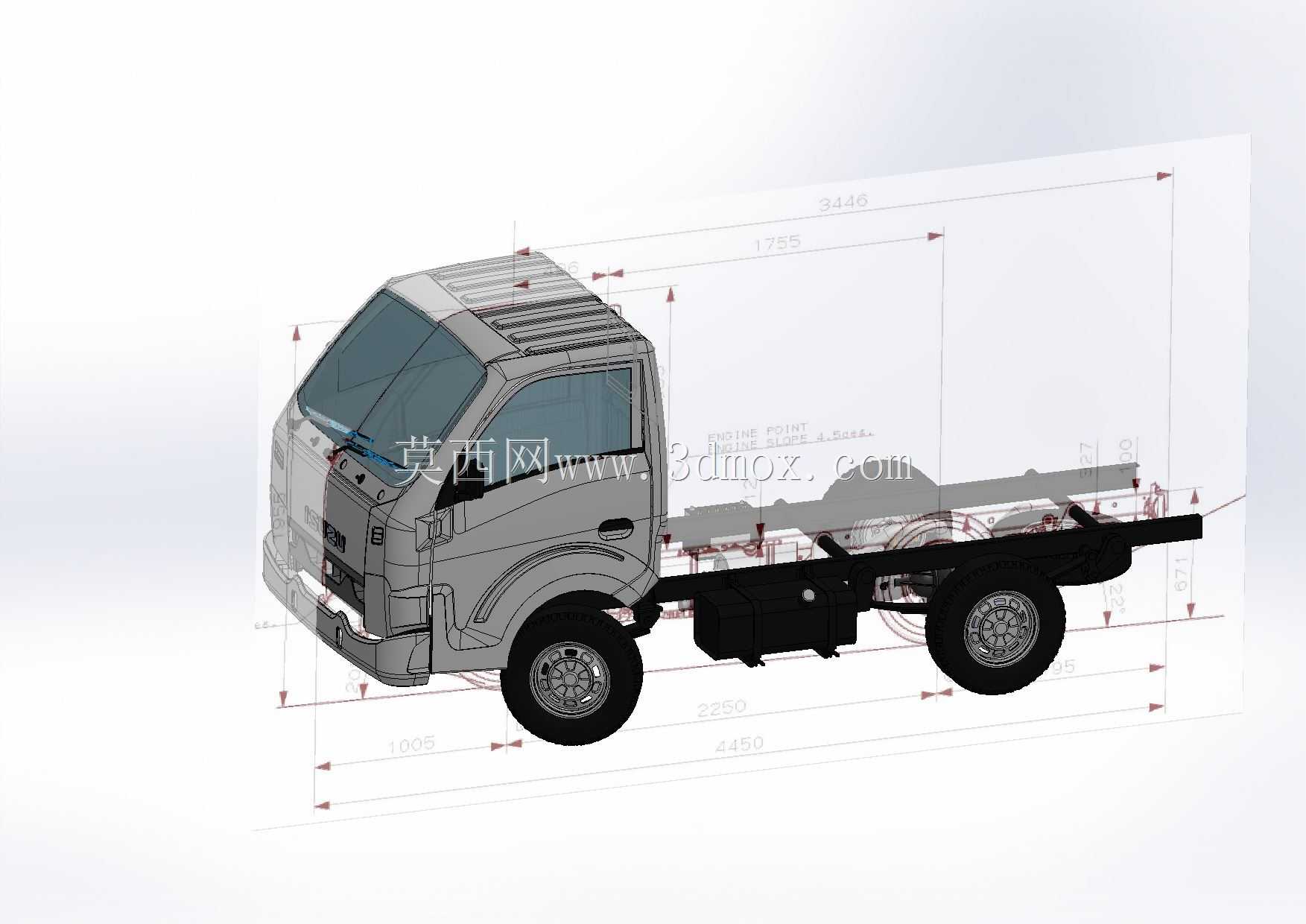

　　底盘部分采用非承载式梯形车架结构，两根纵梁沿整车纵向平行布置，通过多道横梁实现刚性连接，纵梁截面采用变截面冲压成型设计，在驾驶室下方区域预留发动机、转向系统、制动系统的安装点位，后部车架区域预留统一规格的安装孔位，可直接适配不同类型上装的固定需求，无需对车架主体进行二次打孔切割，降低改装环节的结构强度损耗。行走系统采用前独立悬架、后钢板弹簧非独立悬架的配置，前悬架兼顾空载行驶的平顺性，后悬架通过多片钢板弹簧结构保障重载状态下的承载能力，前后轮距参数匹配城区道路的车道宽度，轮胎选用轻型载重规格，兼顾承载能力与铺装路面行驶的静音表现。动力系统采用前置后驱布局，发动机、变速箱、传动半轴沿车架中心线布置，平衡整车前后轴荷分配，排气系统、

　　燃油箱、蓄电池等附属部件均布置在车架纵梁内侧区域，避免突出车架外廓影响上装安装，同时预留足够的检修空间，日常保养时无需拆卸上装结构即可完成滤芯更换、油液检查等操作。转向系统采用液压助力结构，降低城区频繁转向时的操作力度，制动系统采用前盘后鼓式配置，兼顾制动效能与后期维护成本，整车管线采用沿车架内侧捆扎布置的方式，通过固定卡扣实现规整排布，避免行驶过程中管线晃动磨损，同时所有外接上装的气路、电路接口均预留于车架后部的统一接线盒区域，改装时可直接对接取电取气，无需重新梳理整车线路。
