集成制动结构的melex车型电动轮毂总成

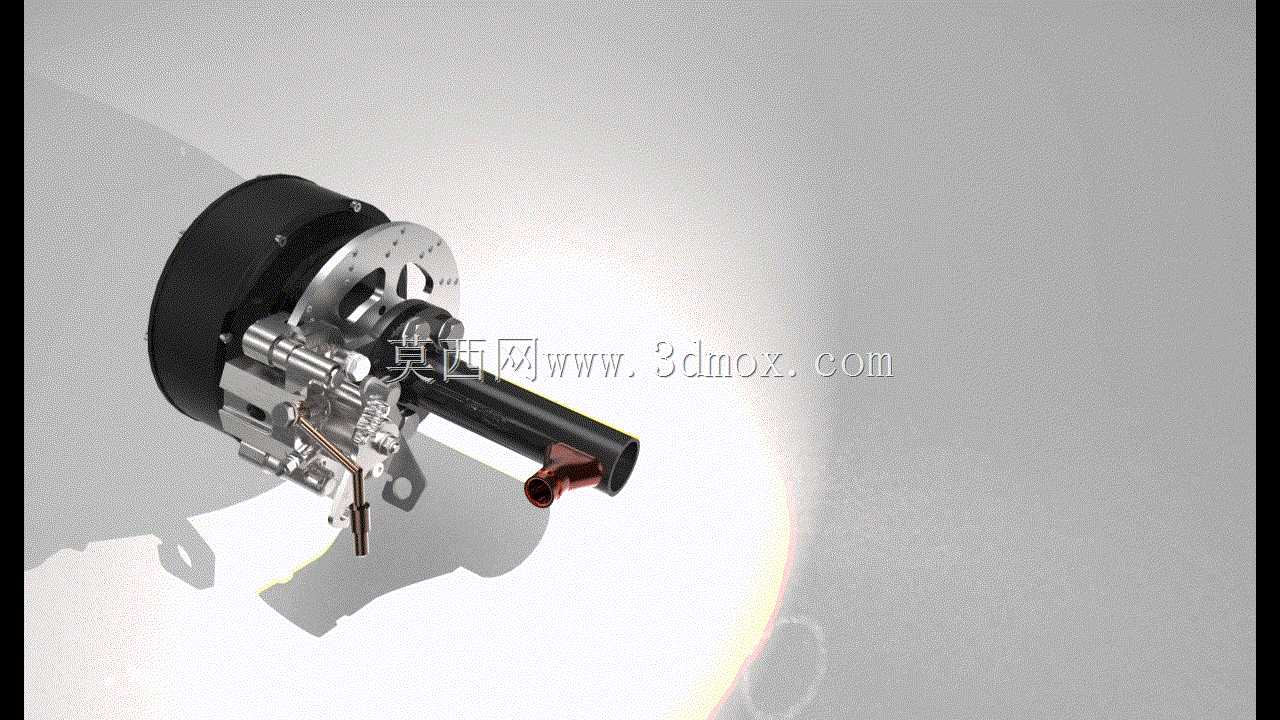

　　这套集成制动结构的电动轮毂总成，面向melex系列低速乘用车辆的底盘驱动与制动需求开发，核心是将驱动单元、制动执行部件、轮毂连接结构做高度集成化设计，省去传统底盘布局中分散的驱动桥、制动卡钳支架冗余安装位，适配小型纯电车型紧凑的轮边空间布局。从实际应用场景看，这类集成轮毂多用于厂区通勤电动车、低速观光代步车、小型场内作业电动车的轮边驱动，相比传统中央电机加传动轴的驱动形式，轮边集成结构能省去传动链路的动力损耗，同时给电池仓、车内乘坐区域留出更多可用空间。

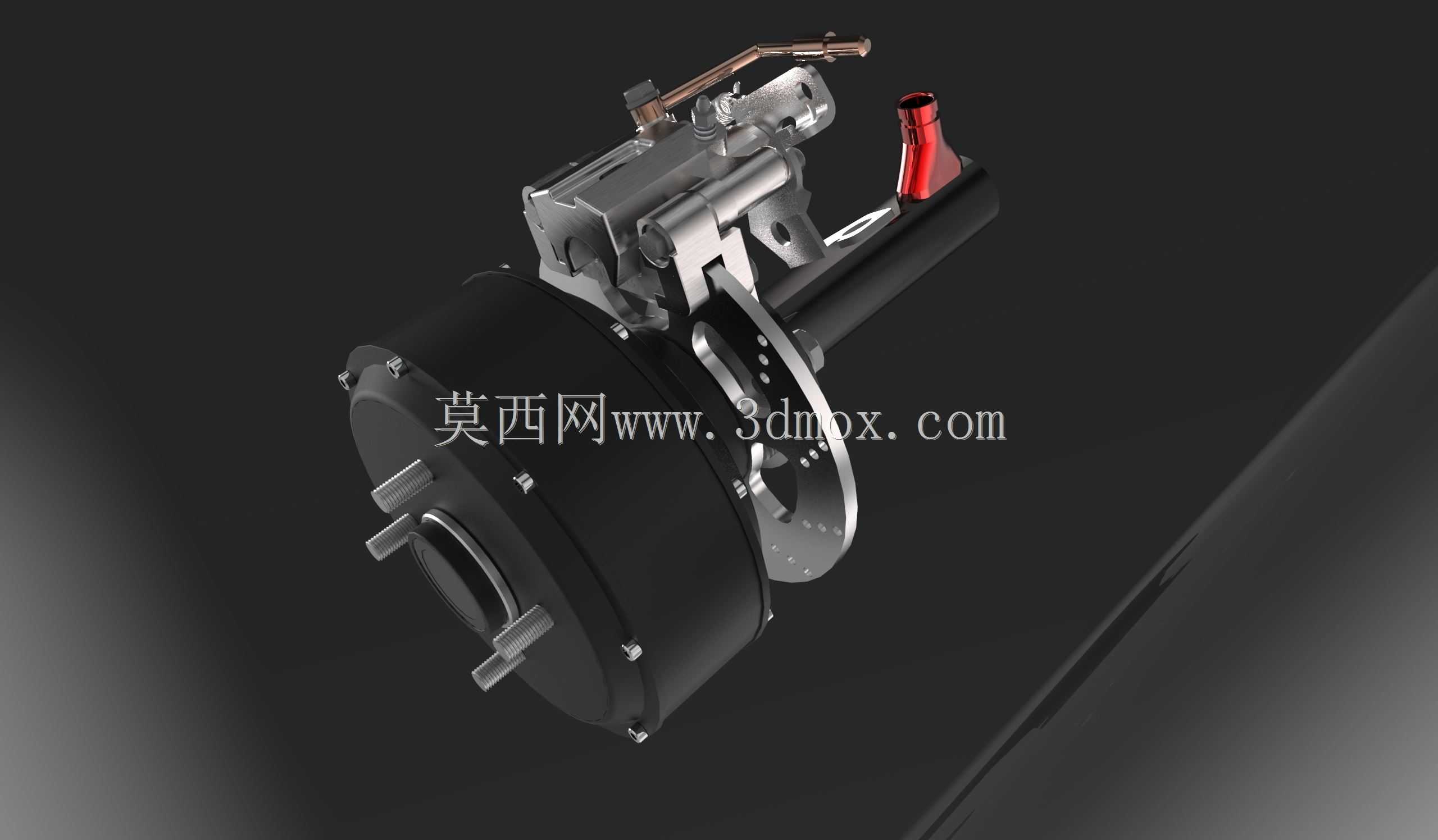

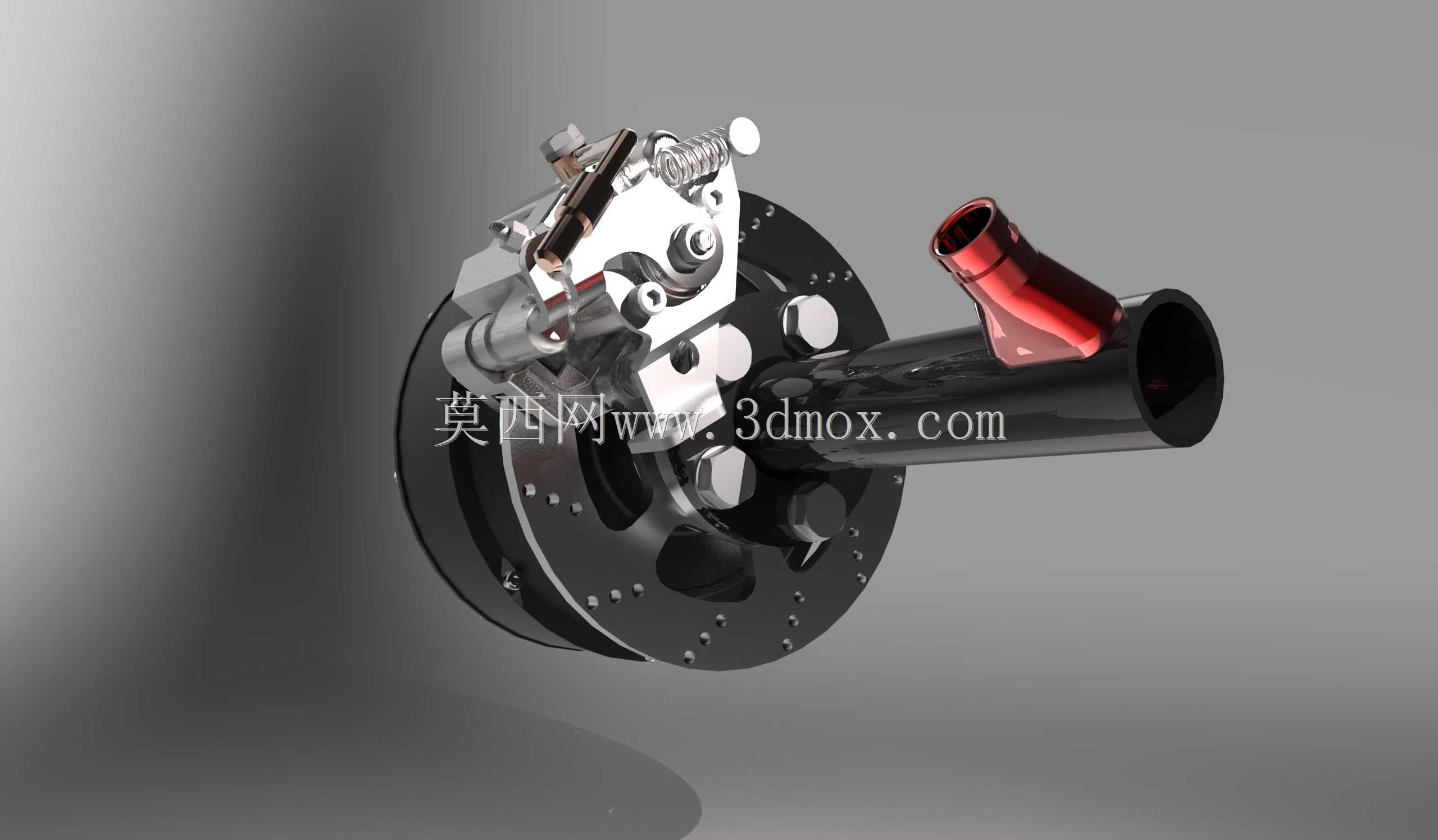

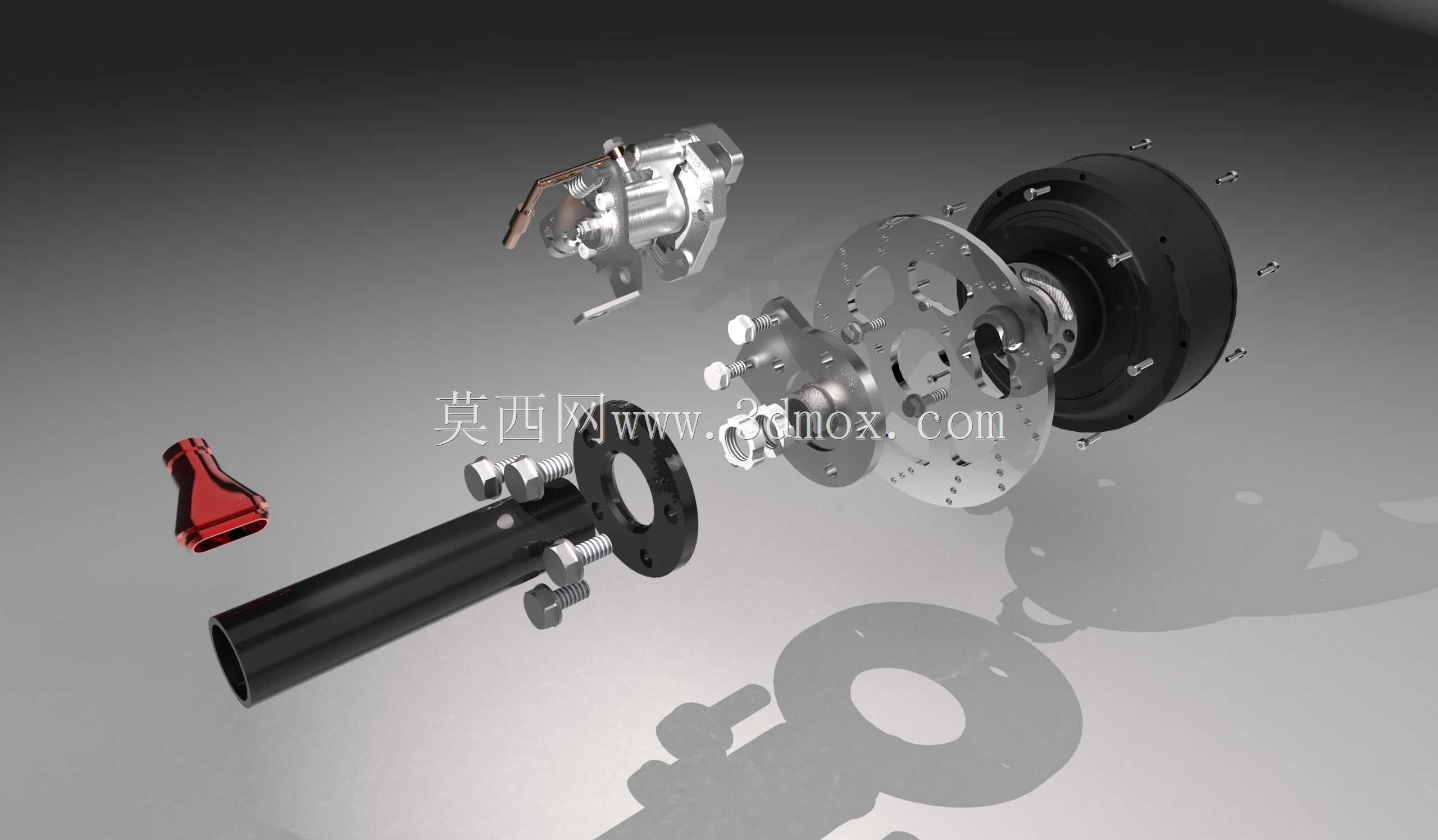

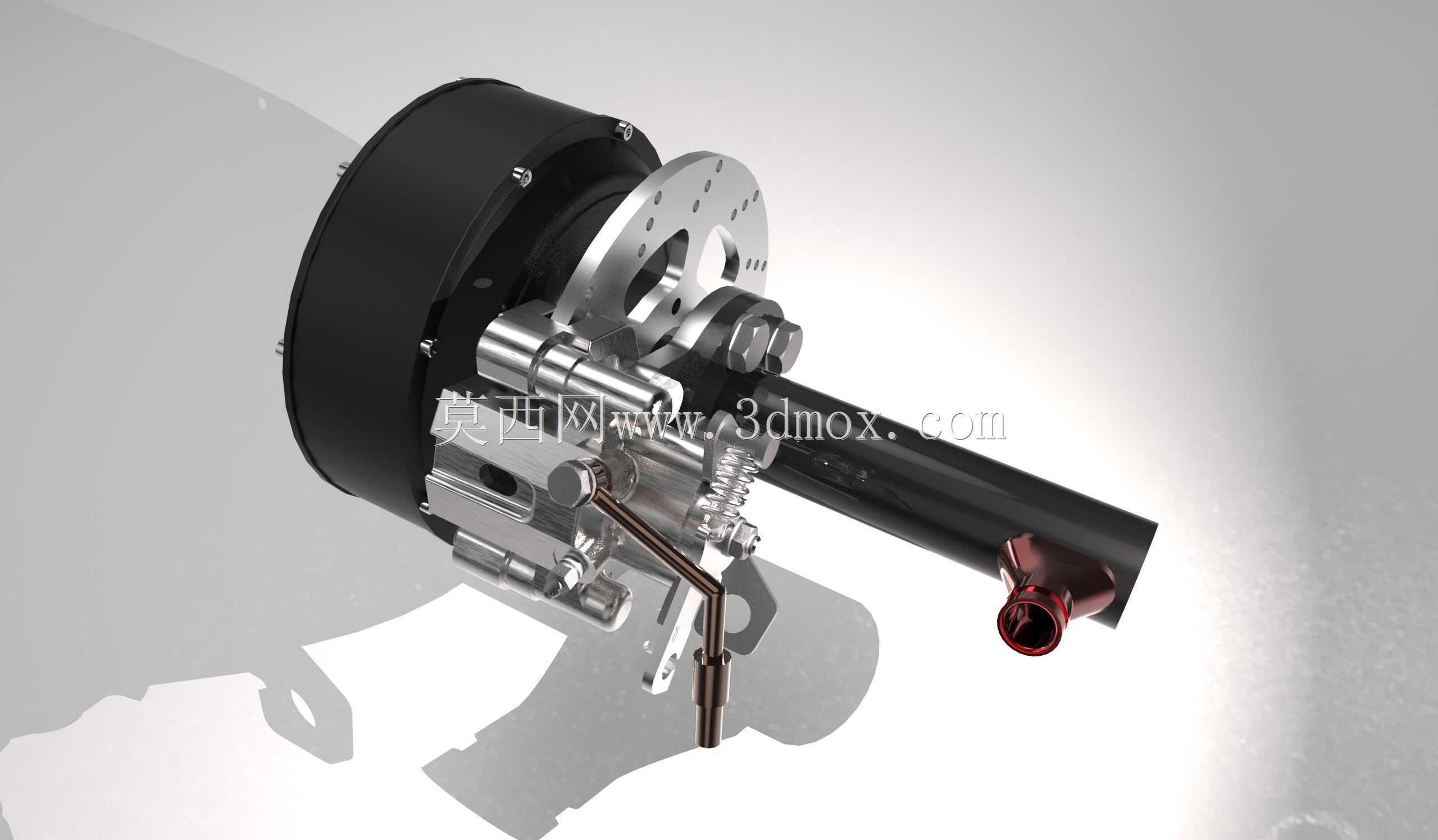

　　设计层面首先考虑的是安装边界的适配，轮毂连接法兰的孔位完全匹配melex车型原厂转向节的安装尺寸，制动盘的有效摩擦半径经过反复校核，既保证制动时的制动力矩满足整车满载状态下的制动距离要求，又不会因为摩擦半径过大导致卡钳活塞行程超出设计阈值。制动片采用浮动式安装结构，卡钳本体直接集成在轮毂电机的定子外壳上，不需要额外设计独立的卡钳安装支架，减少了零部件数量的同时，也降低了装配环节的累计公差，避免制动过程中出现偏磨、异响等常见问题。

　　轮毂电机的外壳采用散热筋结构设计，因为制动过程中制动盘产生的热量会有部分传导到电机壳体，集成布局下散热条件相比分散布置的结构更差，所以外壳的散热筋走向顺着车轮旋转时的气流方向设计，车辆行驶过程中气流可以顺着筋条快速带走电机工作和制动传导的热量，避免电机长期高温工作出现退磁问题。轮毂的轮辐安装面预留了标准的轮胎螺栓孔位，兼容同尺寸规格的普通钢制轮毂和铝合金轮毂，不需要额外做转接法兰，降低后期维护更换的成本。

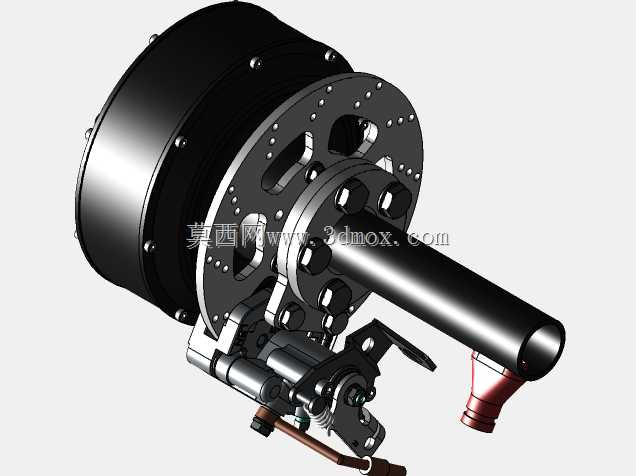

　　制动盘采用通风式结构设计，内部的散热风道沿径向分布，车轮旋转时可以在风道内形成离心气流，带走制动摩擦产生的热量，避免连续制动情况下制动盘温度过高出现热衰减，保证制动性能的稳定性。轮毂的出线位置做了密封防护设计，采用橡胶密封圈加防水接头的结构，满足车辆雨天行驶、经过积水路段时的防水要求，避免泥水进入电机内部造成绕组短路。整个总成的轴向尺寸经过严格控制，安装后不会超出原厂轮眉的边界，不需要对车身覆盖件做任何切割修改，直接替换原厂的从动轮毂即可实现驱动加制动的功能集成，适配车型的改装升级需求。
