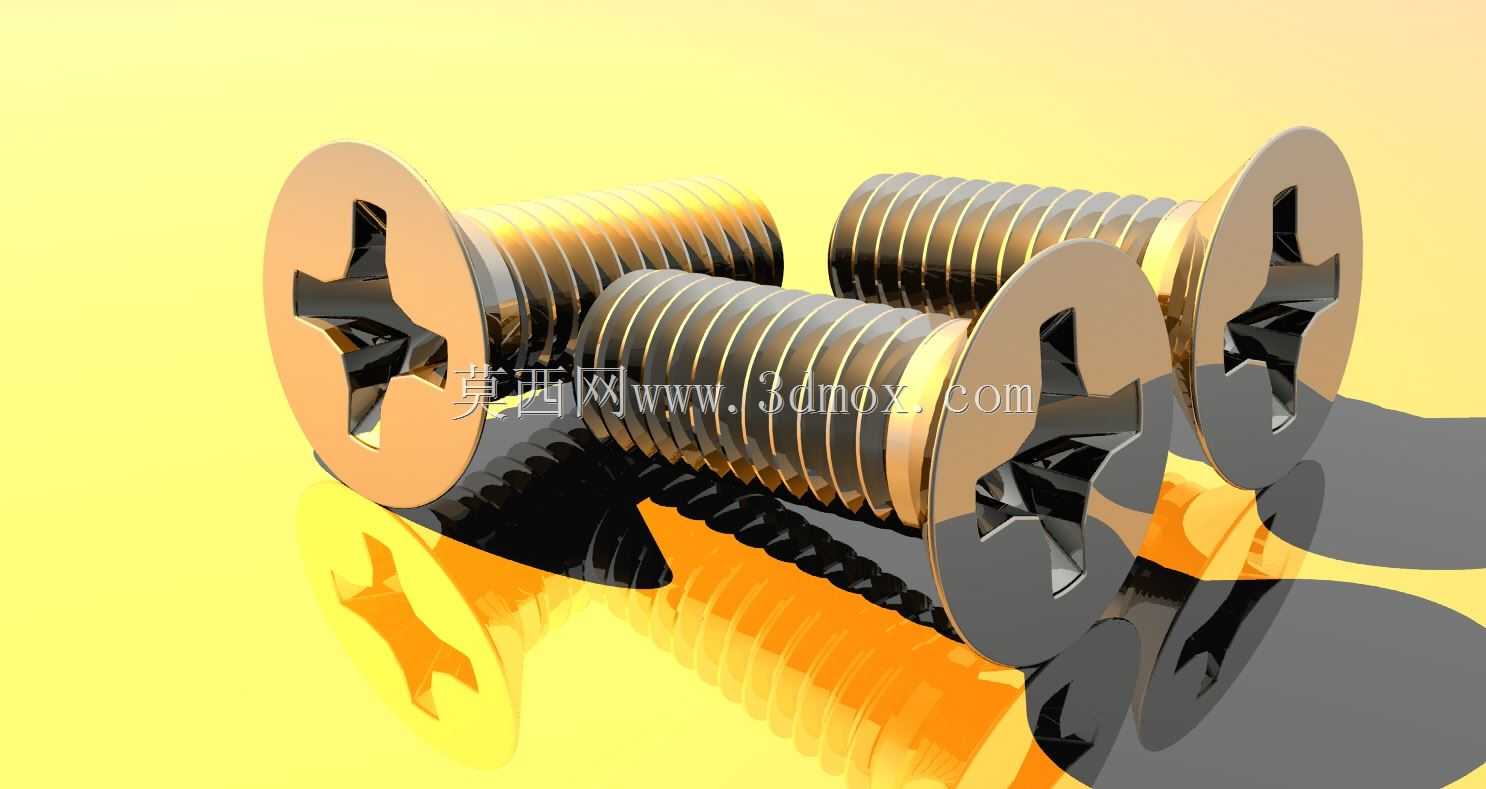

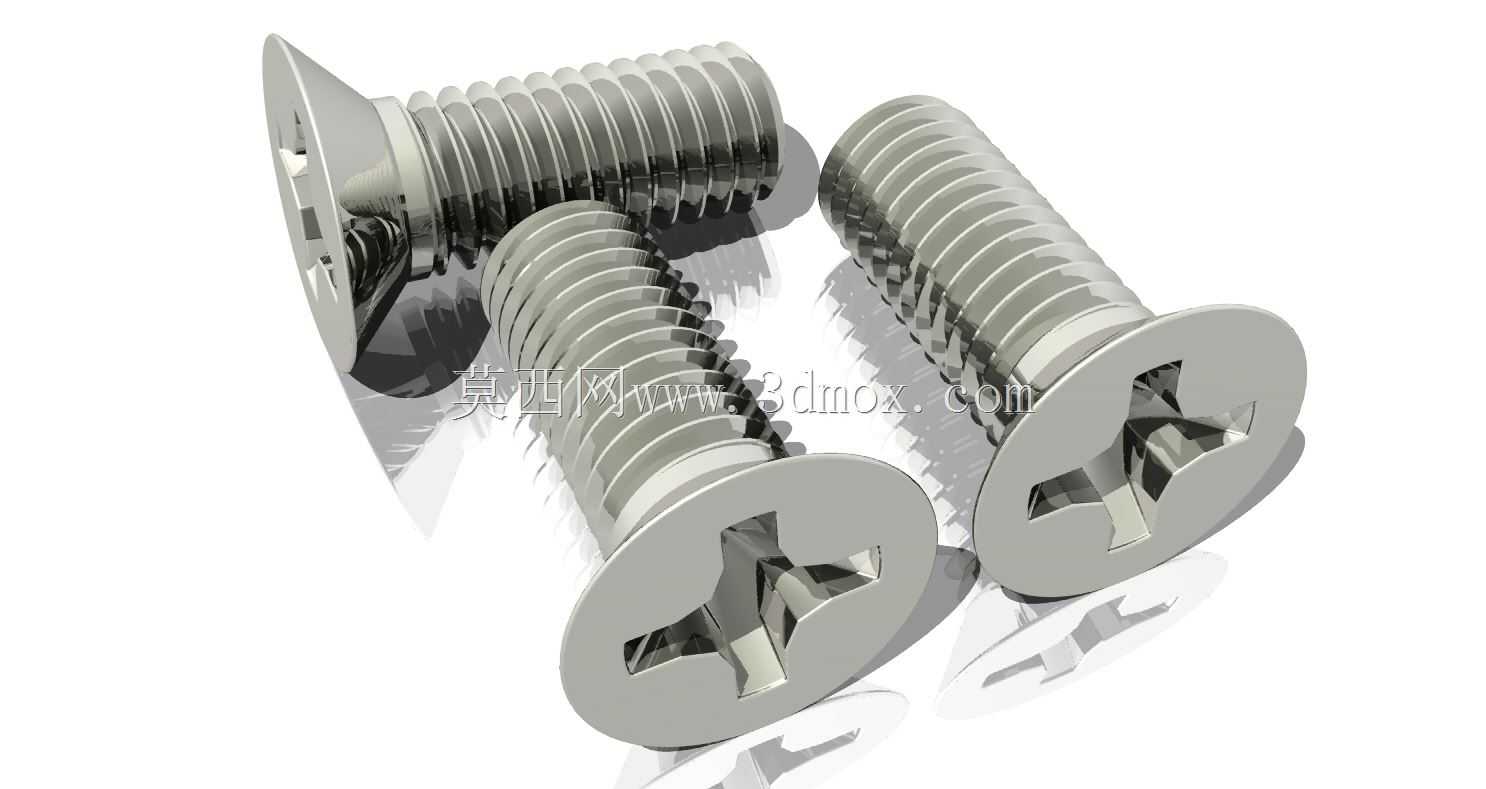

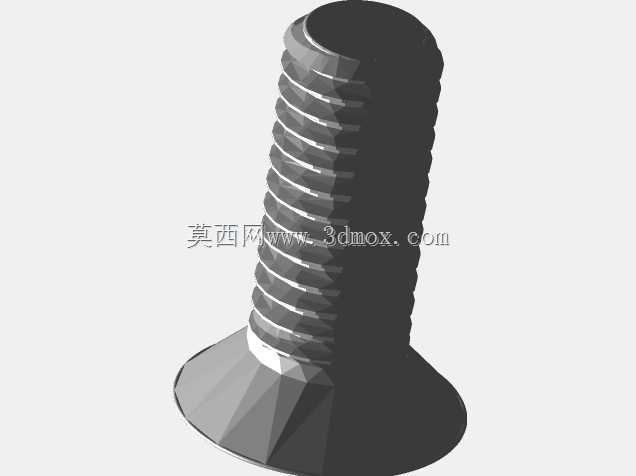

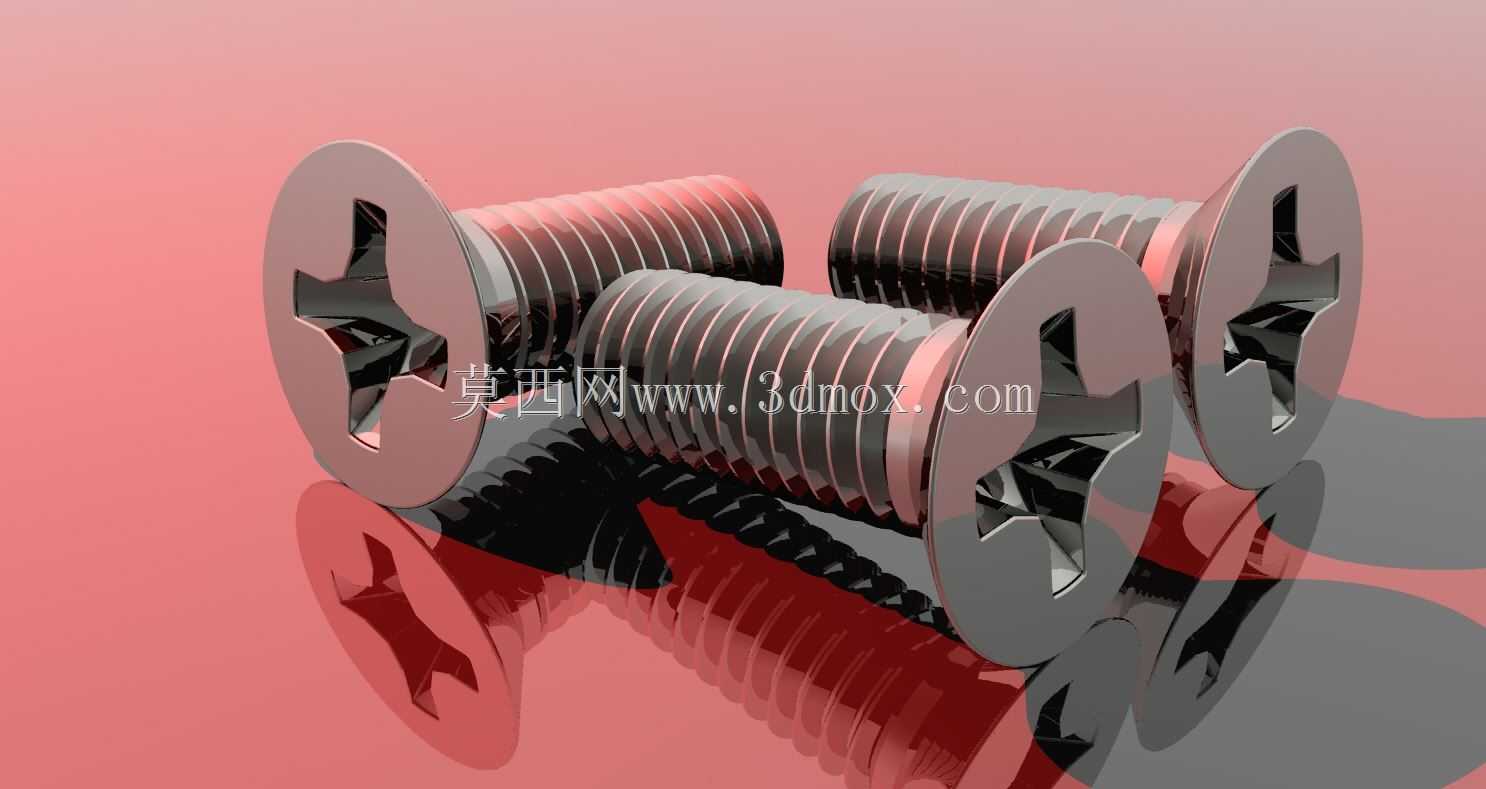

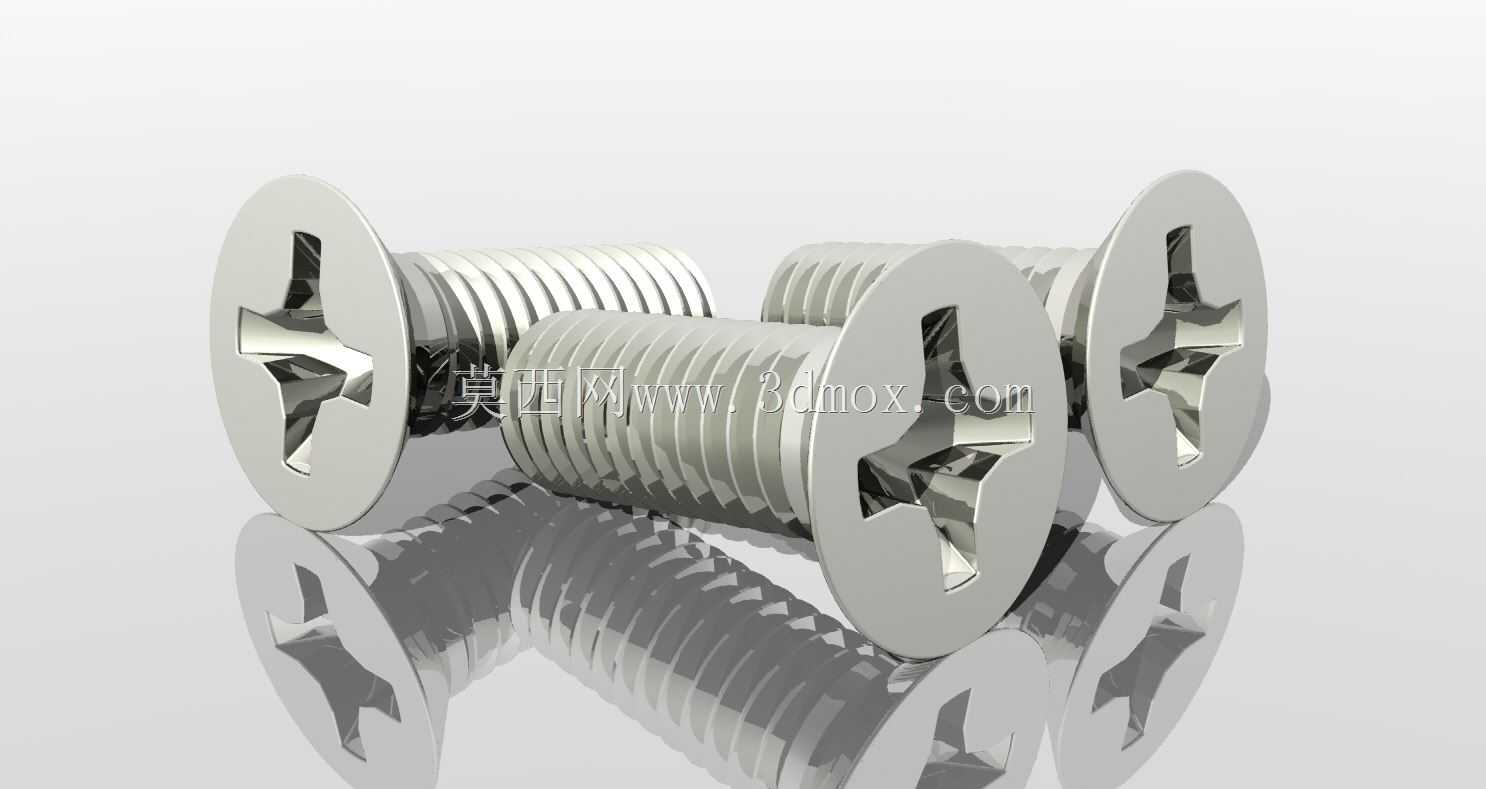

M3规格十字沉头紧固螺钉三维数模

　　这款M3十字槽沉头螺钉是机械装配场景中使用频次极高的小型紧固件，在消费电子外壳、小型自动化设备钣金护罩、仪器仪表安装支架、3D打印机轻量化结构件、桌面型工装夹具的装配环节都能见到它的身影。沉头结构的核心设计逻辑，是装配完成后螺钉头部可以完全沉入被连接件的锥形沉孔内，安装后工件表面不会突出螺帽棱角，既可以避免外露螺帽剐蹭操作人员、干涉相邻运动部件，也能让设备外表面保持平整顺滑，满足外观件的装配工艺要求。十字槽的驱动形式适配通用十字螺丝刀、电动批头，现场装配时对位便捷，批头咬合后不易滑出，小扭矩拧紧场景下操作效率远高于一字槽结构，批量流水线装配时能大幅降低锁附工位的辅助工时。建模过程中优先还原了真实螺纹的牙型轮廓，

　　没有采用装饰性贴图简化螺纹结构，螺纹段的大径、中径、小径参数完全匹配普通公制粗牙螺纹的公差规范，螺杆光杆段与螺纹段的过渡位置做了合理的退刀槽结构，还原实际车削加工、搓丝成型的工艺特征。沉头的90度锥面角度严格对标国标沉头螺钉的安装规范，和工件上预制的90度锥形沉孔可以完全贴合，锁附时锥面自动定心，不会出现头部偏斜、贴合间隙不均的问题。从安装边界来看，M3螺钉适配的预制过孔直径通常取3.2mm至3.4mm，沉孔的大径需要匹配螺帽外径，加工沉孔时深度要控制在螺帽厚度范围内，保证锁附完成后螺帽顶面低于工件表面0.2至0.5mm，既不会因为沉孔过深导致螺帽完全陷进孔内失去压紧力，也不会因为沉孔过浅导致螺帽突出工件表面。

　　这类小规格螺钉的预紧扭矩需要控制在合理区间，铝合金、塑料等软质基材上装配时扭矩过大容易滑牙、胀裂基材，钢结构薄板装配时可以搭配对应规格的平垫分散压紧应力，避免螺帽锥面直接压伤工件漆面或钣金涂层。数模完整保留了螺帽十字槽的深度、槽口倒角细节，在做整机装配干涉检查时，可以直接验证螺钉锁附路径上是否和周边元器件、走线空间发生冲突，也能用来模拟沉孔加工的深度是否匹配，提前在设计阶段排查装配干涉问题，省去后期样机试制时反复修改孔位的返工成本。
