M10规格盲孔铆接螺母结构设计

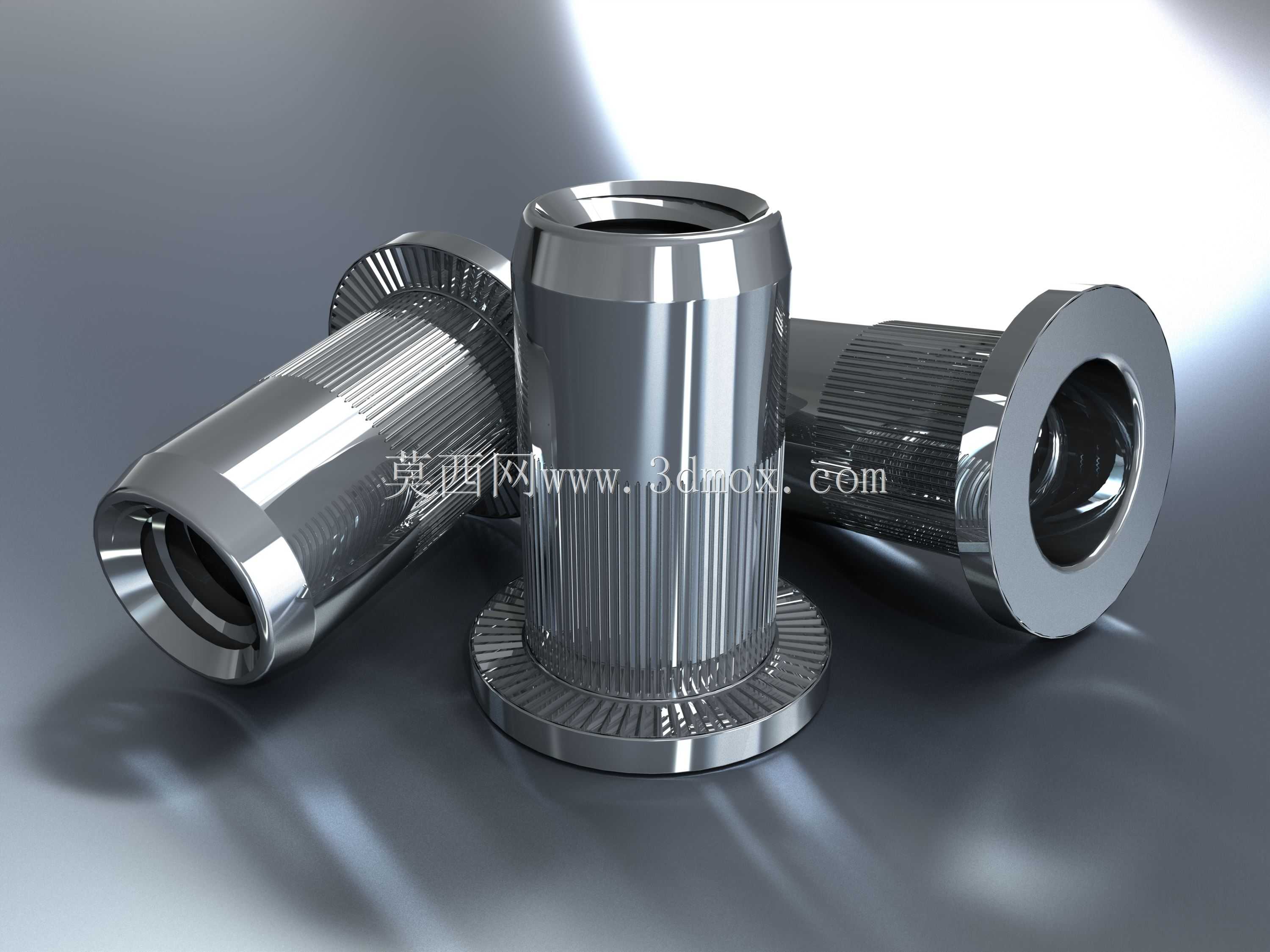

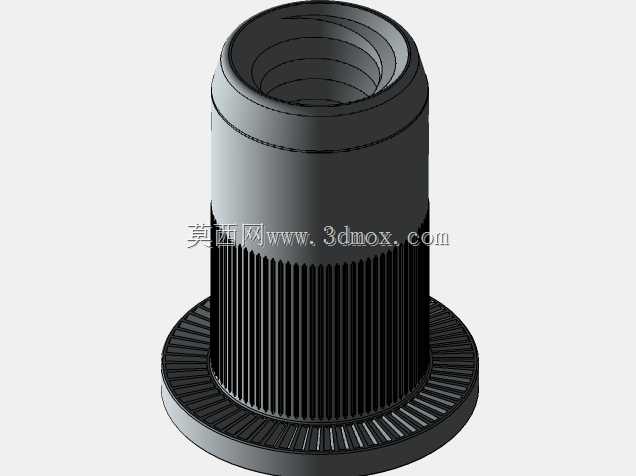

　　这款M10规格的盲铆接螺母，是针对薄板类构件单侧安装紧固需求开发的连接元件，在机箱机柜制造、轨道交通内饰装配、家电壳体组装、航空航天薄壁结构连接场景中应用广泛，解决了传统焊接螺母易焊穿薄板、压铆螺母对板材厚度要求高、双侧安装紧固件无法在封闭腔体操作的痛点。从结构设计来看，该螺母采用带滚花法兰的一体式结构，法兰端面的滚花齿在铆接完成后会嵌入基材表面，既可以分散铆接压紧力避免薄板局部压溃变形，又能提供额外的抗扭转阻力，防止螺纹副拧紧过程中螺母跟转失效。螺母柱身的竖向滚花纹理，在铆接膨胀后会与预制安装孔的孔壁形成紧密的咬合结构，大幅提升轴向抗拔脱能力，即使在承受交变振动载荷的工况下，也能保持稳定的连接预紧力，不会出现松脱移位的问题。

　　设计阶段针对安装边界做了充分考量，适配的预制安装孔公差带控制在H12级别，允许板材安装孔存在轻微的冲压毛刺或尺寸偏差，降低现场装配的精度要求，无需额外做孔口倒角处理即可完成铆接作业。铆接完成后，螺母的内螺纹完整无变形，可通止规检测合格，适配标准M10外螺纹紧固件的装配，螺纹有效啮合长度满足8.8级螺栓的拧紧力矩要求，不会出现螺纹滑牙、连接失效的问题。从外形尺寸来看，法兰盘直径大于柱身直径，安装后在板材表面形成均匀的承压面，对于厚度0.5mm到3mm的冷轧钢板、铝合金板、不锈钢板甚至部分工程塑料板材都有良好的适配性，无需在板材背面预留操作空间，仅需从单侧放入专用铆枪即可完成整个铆接工序，单颗螺母的铆接作业时长可控制在2秒以内，

　　大幅提升批量装配的生产效率。在结构细节处理上，螺母尾端的膨胀引导段做了圆弧过渡设计，铆接过程中膨胀变形均匀，不会出现尾端开裂、翻边不齐的问题，铆接后背面形成规整的鼓包结构，无尖锐毛刺，不会划伤装配操作人员或后续布设的线缆、密封件。柱身与法兰的衔接位置做了应力释放槽设计，避免铆接过程中法兰与柱身衔接处出现应力集中导致的断裂问题，即使在反复拆装螺纹副的工况下，也能保持整体结构的完整性。
