Traxxas遥控车TRX3.3引擎活塞结构设计

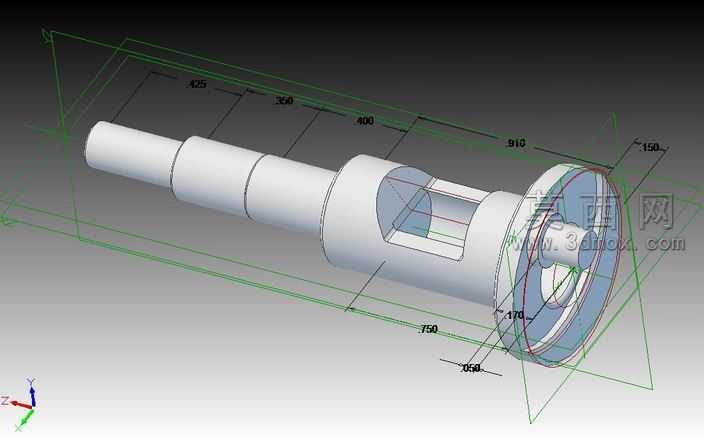

本作品为Traxxas TRX 3.3遥控模型发动机配套活塞组件三维建模成果，建模过程严格遵循RC硝基发动机实际工作工况与尺寸规范，依托参数化建模逻辑完成全结构特征构建。建模阶段首先梳理活塞组件的功能分区，从前端动力输出轴段开始，依次完成阶梯轴定位段、活塞主体段、端部配合法兰的轮廓草绘，通过旋转凸台指令生成主体基础结构，再针对活塞侧壁的气环槽、销座安装位、内部减重空腔进行切除特征构建，所有轴段的过渡圆角、端面倒角均按照实际加工工艺要求设置参数，避免应力集中问题。建模过程中对各配合尺寸进行精准约束，轴段的同轴度公差、活塞内腔与外壁的壁厚差、法兰端的安装孔位均与实物测绘数据保持一致，确保模型可直接用于后续的运动仿真与3D打印验证。材质配置阶段，针对活塞主体采用高硅铝合金材质参数，还原其轻量化、耐高温的物理特性，表面设置细腻的金属磨砂质感，输出轴段添加调质钢的金属光泽表现，区分不同部件的材质差异。渲染环节采用正交视角搭配线框叠加显示模式，将关键尺寸标注直接整合在渲染视图中，清晰呈现各轴段长度、直径、法兰厚度、内腔深度等核心参数，绿色线框直观展示建模基准面与特征约束关系，方便使用者快速理解结构逻辑。设计思路上充分考虑RC发动机高转速工况的使用需求，在保证结构强度的前提下对活塞内部进行镂空减重处理，降低往复运动惯量，轴段的阶梯设计兼顾了与连杆、轴承的装配定位需求，端部法兰的结构可实现与气缸头的精准配合，整体模型特征完整，无冗余几何元素，可直接用于教学演示、结构改装设计、仿真分析等场景，能够帮助模型爱好者与机械设计学习者清晰理解小排量硝基发动机活塞组件的构造逻辑与设计要点。
