Traxxas3.3引擎TRX发动机头结构设计

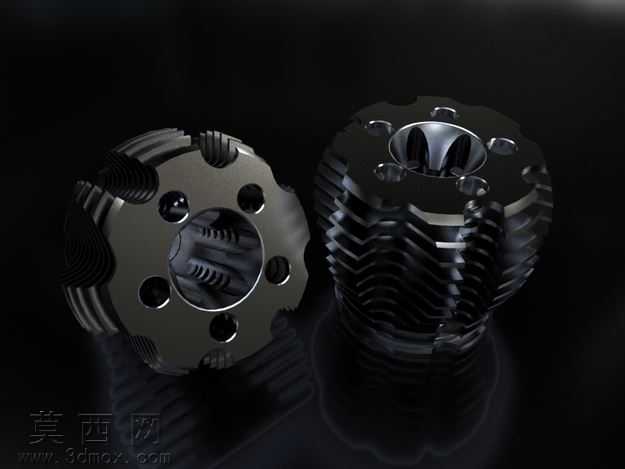

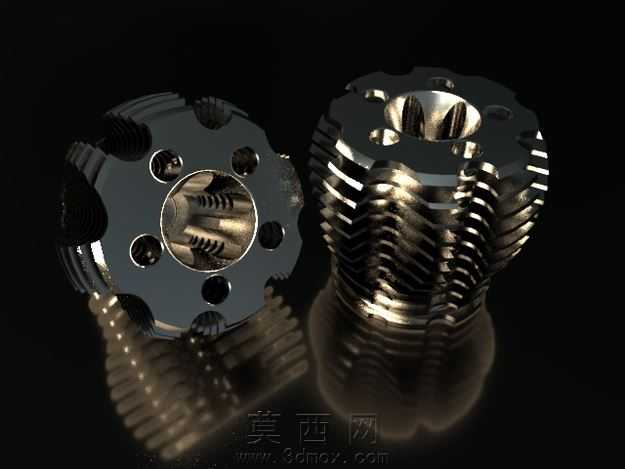

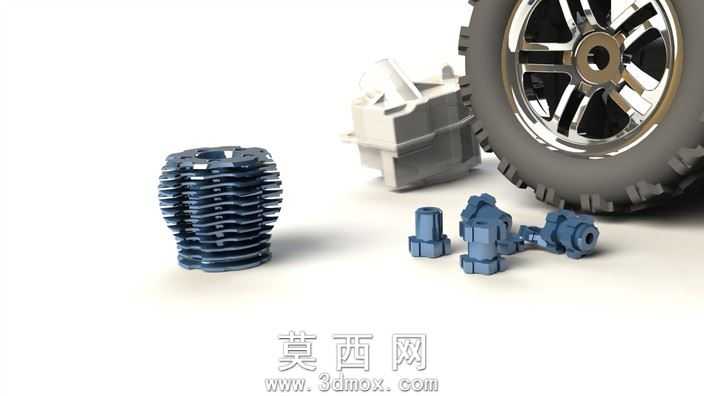

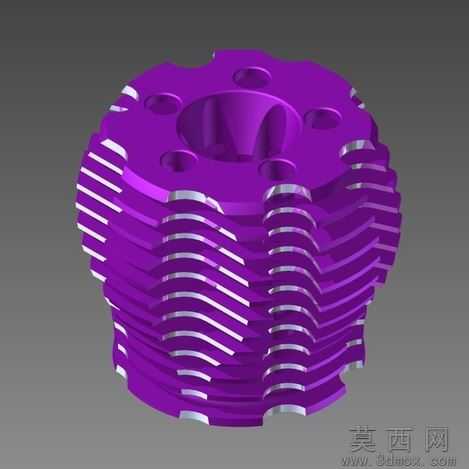

本作品为Traxxas 3.3引擎配套的TRX发动机头三维建模设计，建模过程中以小型内燃机缸头的实际功能需求为核心导向，首先梳理发动机头的散热、密封、装配定位三大核心功能逻辑，通过参数化建模方式逐步构建整体结构。建模阶段先绘制发动机头的中心基准轴线，以此为基础生成主体回转轮廓，针对散热鳍片部分采用阵列特征实现等距排布，每一片鳍片的厚度、间距都经过参数化调试，既保证足够的散热接触面积，又兼顾小型动力部件的轻量化需求，鳍片边缘做了微小的倒角处理，避免应力集中同时提升外观质感。针对缸头端面的装配孔位，严格按照引擎装配的公差标准进行定位，六个均匀分布的螺栓孔与中心燃烧室腔体保持精准同轴度，孔位边缘做了沉台设计，保证螺栓装配后端面平整无凸起。燃烧室区域的曲面造型经过多次曲率调整，内壁光滑过渡无折角，能够适配活塞的往复运动轨迹，保证燃气密闭性。材质渲染阶段，主体采用高强度铝合金材质表现，调整金属材质的粗糙度、反射率参数，还原铝合金阳极氧化后的细腻金属质感，散热鳍片的缝隙处添加微弱的环境闭塞效果，强化结构的层次感与立体感，背景采用深色调纯色环境，搭配柔和的侧方打光，突出金属部件的硬朗轮廓与精密加工质感。设计过程中充分考虑该发动机头作为模型动力核心部件的使用场景，在保证结构强度的前提下尽可能优化壁厚分布，去除非功能区域的冗余材料，整体结构既满足内燃机工作时的耐高温、耐高压性能要求，又适配遥控模型车的轻量化装配需求，所有结构特征都具备实际生产可加工性，能够直接对接后续的数控加工或压铸生产流程，完整还原了小型模型内燃机缸头的精密结构特点。
