贝尔V280倾转旋翼机整机结构数模

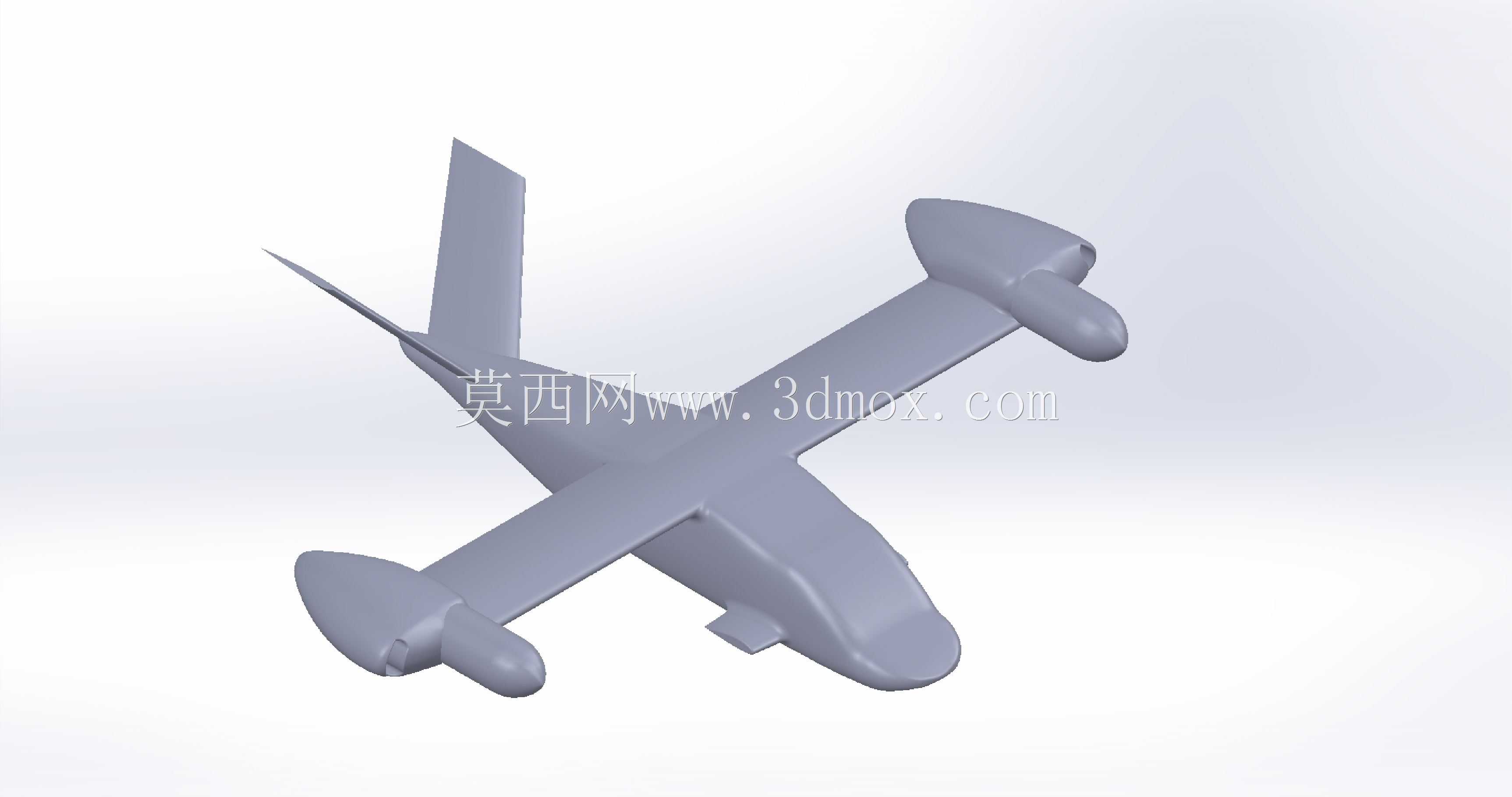

　　这套倾转旋翼航空器的整机三维数模，完整还原了贝尔V280 Valor的核心构型特征，区别于常规单旋翼带尾桨直升机，它通过翼尖可倾转的旋翼短舱实现垂直起降与高速巡航两种飞行模式的切换，在陆军战术投送、低空快速突击、远程人员转运场景中，兼顾了直升机的垂直起降适应性和固定翼涡桨飞机的高速远航程优势。数模搭建阶段首先梳理了整机的气动布局边界：机身采用窄截面流线型军用运输构型，机头预留光电探测转塔安装位，座舱风挡为多块拼接的防弹玻璃轮廓，机身侧面设置乘员舱门与舷窗开口，尾段采用常规固定翼飞机的垂尾加平尾布局，而非传统直升机的尾梁加尾桨结构，这也是倾转旋翼机巡航状态下依靠机翼提供升力、无需尾桨平衡反扭矩的核心设计体现。

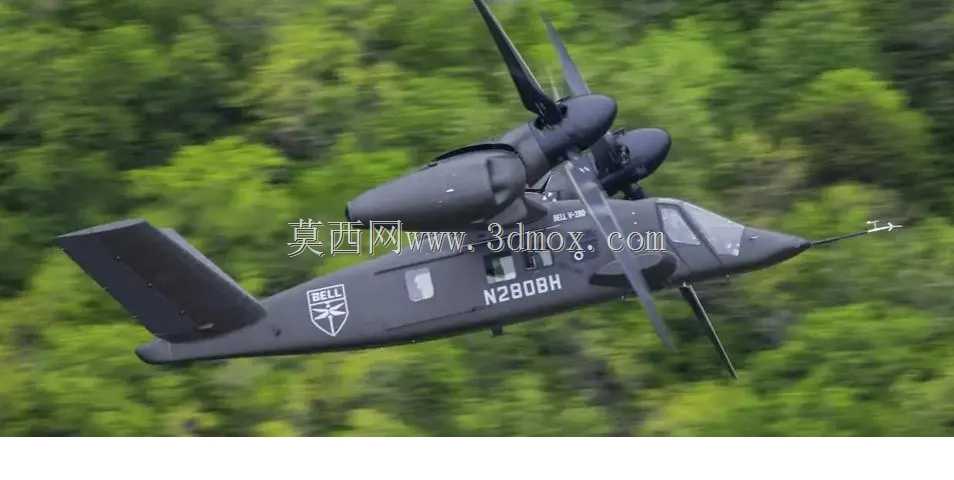

　　两侧主机翼为大展弦比平直翼，翼尖的旋翼发动机短舱可绕机翼转轴完成0到90度倾转：垂直起降状态下旋翼轴朝上，提供垂直升力；巡航状态下旋翼轴朝前，充当涡桨螺旋桨提供前飞拉力，机翼全程承担主要升力，这一结构的运动配合关系在数模中做了明确的装配约束还原。旋翼部分采用大直径三叶复合材料旋翼，桨叶翼型兼顾悬停效率和高速巡航的气动特性，短舱内部整合了动力舱段轮廓，旋翼桨毂的变距机构、倾转转轴的连接法兰都做了对应结构表达。机身下部预留了任务挂点和起落架舱的安装空间，前三点起落架的收放轮廓、尾梁上的品牌标识与战术编号涂装位置都和实机外观对齐。从安装边界来看，整机翼展、旋翼直径、机身长度的比例严格参照实机公开参数缩放，旋翼旋转扫掠区域和机翼、

　　尾翼的安全间隙做了校验，倾转过程中旋翼桨叶不会和机翼、机身结构发生干涉，短舱倾转的转轴轴线和机翼翼梁的承力路径在数模中做了同轴对齐，符合实际航空器的传力设计逻辑。机身内部的舱段划分也预留了人员座舱、燃油舱、航电设备舱的占位空间，可用于后续开展气动外形仿真、旋翼倾转机构运动分析、战术装备挂载适配、低空飞行器概念设计参考，也能作为航空装备教学中倾转旋翼机原理演示的具象载体，帮助结构设计人员理解复合旋翼飞行器和常规直升机、固定翼飞机在总体布局上的核心差异，在做同类型高速旋翼装备方案论证时，可直接参考其机翼-旋翼-短舱的布局匹配关系，规避旋翼倾转干涉、升力分配不合理等前期设计问题。
