巴西KC390战术运输机外观结构数模

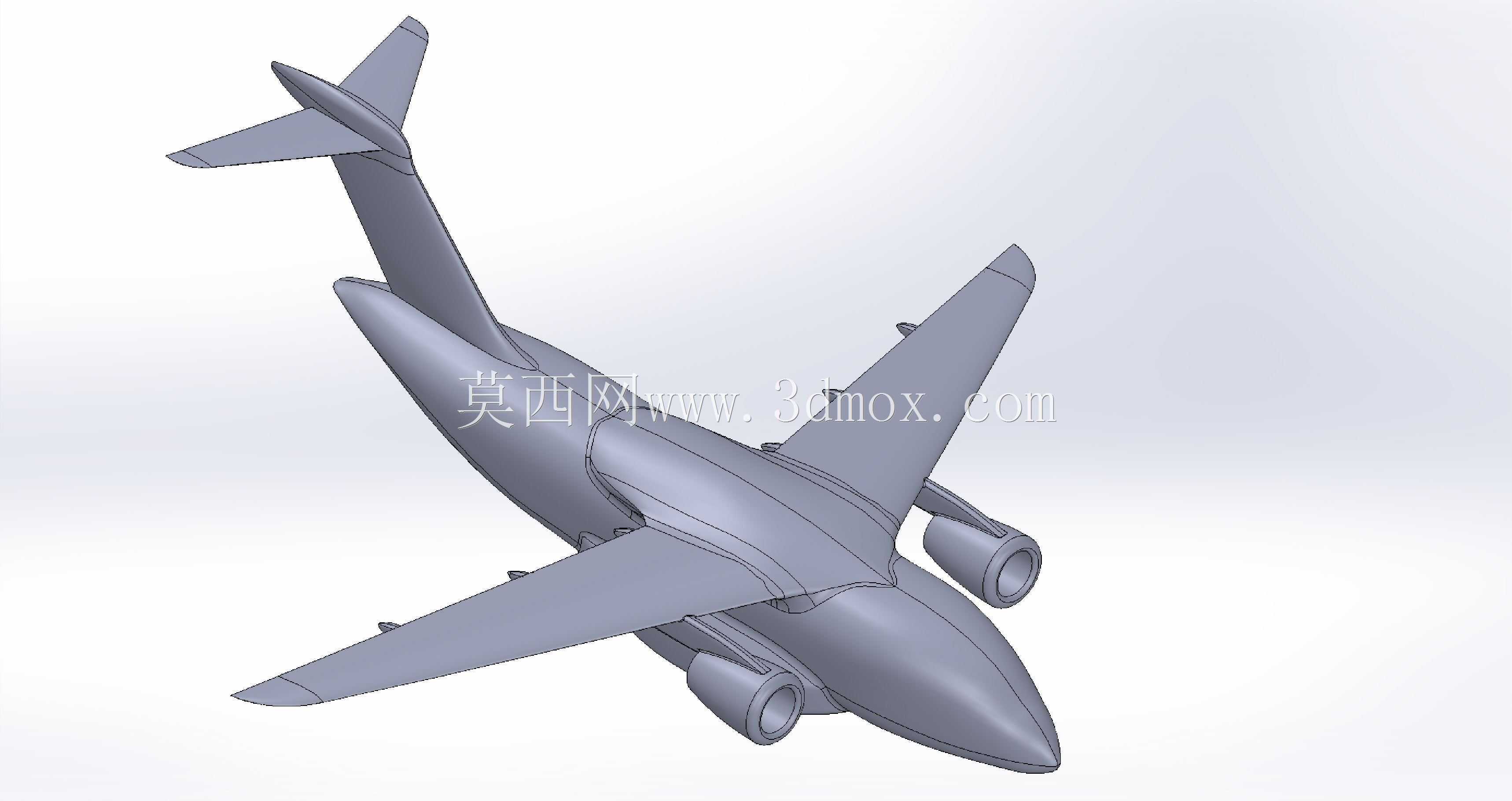

　　该三维数模完整还原了巴西KC390战术运输机的整机外部气动结构与部件布局，可作为航空装备结构教学、气动外形验证、场景仿真搭建的基础参考载体。从实际应用场景来看，这类中型双发战术运输机主要承担战区战术投送任务，可在简易铺装的前线野战机场完成起降，既能够投送全副武装的作战班组、轻型装甲车辆与后勤补给物资，也可通过快速改装承担空中加油、医疗后送、海上搜救、森林消防投送等拓展任务，适配多场景下的空中运输需求。数模构建过程中，优先还原了整机的气动布局逻辑：采用上单翼后掠翼设计，机翼下吊挂两台大涵道比涡扇发动机，这种布局能够让发动机远离地面，避免前线跑道上的碎石、杂物被吸入进气道，同时抬高机身货舱地板高度，方便在货舱尾部设置大尺寸跳板式舱门，

　　无需额外地面装卸设备即可完成滚装货物的快速装卸，适配前线无保障条件下的装卸作业需求。机身主体采用宽体货舱截面设计，数模中还原了机身的流线型修形，从机头雷达罩开始沿纵轴平滑过渡到机尾舱门段，既保证了货舱内部的可用装载空间，也尽可能降低了跨音速飞行阶段的压差阻力；机头位置预留了雷达罩与驾驶舱风挡的结构轮廓，风挡采用多块式布局，能够为机组提供足够的前方与侧下方视野，满足低空进场、复杂地形起降的观察需求。尾翼部分采用T型尾翼布局，水平尾翼设置在垂直尾翼顶端，这种设计能够避开机翼后方的下洗气流影响，在大迎角飞行、低速空投状态下仍能保证足够的舵面操纵效率，垂直尾翼后缘设置了方向舵轮廓，水平尾翼后缘预留了升降舵结构分界，

　　还原了实机的操纵面布局逻辑。起落架部分采用多轮式前三点起落架布局，主起落架设置在机身两侧的鼓包结构内，收纳时不会占用货舱内部的装载空间，多轮设计能够降低单轮对跑道面的压强，适配承载力较低的简易跑道起降需求，数模中还原了起落架舱的轮廓与收放后的贴合边界，保证外形的完整性。机翼部分的数模还原了后掠角、上反角的实际参数，机翼前缘设置了缝翼结构轮廓，后缘预留了襟翼、副翼的结构分界，这些增升装置能够在飞机低速起降阶段提升机翼升力系数，缩短起降滑跑距离，适配短跑道起降的战术需求；翼下发动机短舱采用流线型吊舱设计，短舱与机翼之间通过挂架连接，数模中还原了挂架的整流外形，尽可能降低挂架带来的附加阻力。从设计思路的还原来看，

　　该数模优先保证了整机外形的尺寸比例准确性，机长、翼展、机高的相对比例完全匹配实机参数，机身截面的宽高比能够满足装载标准货盘、轻型车辆的尺寸边界要求，尾舱门的开口尺寸与货舱地板高度匹配，可支撑后续装卸流程仿真、货舱装载适配性验证等工作的开展。整机曲面构建采用G2连续过渡处理，机身、机翼、尾翼、发动机短舱之间的衔接位置做了平滑整流，没有出现曲面断层、曲率突变的问题，能够直接用于气动仿真的网格划分工作，也可作为渲染场景、虚拟仿真训练系统的基础模型使用。对于结构设计从业者而言，该数模可作为中型运输机总体布局设计的参考样本，直观理解上单翼战术运输机的布局权衡逻辑：比如上单翼布局带来的货舱空间优势、发动机离地高度优势，以及对应的起落架收纳设计、尾翼布局选择的取舍；对于三维建模从业者而言，该数模的曲面构建逻辑可作为大型复杂航空装备外形建模的参考，学习大尺寸曲面的分面技巧、不同部件衔接位置的整流处理方法，掌握对称模型的建模效率优化思路。
