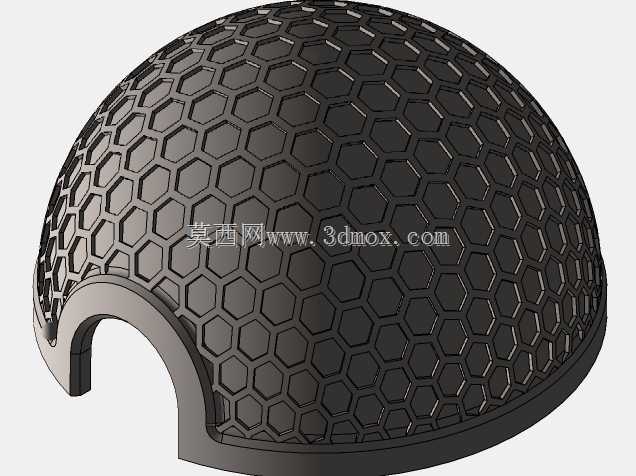

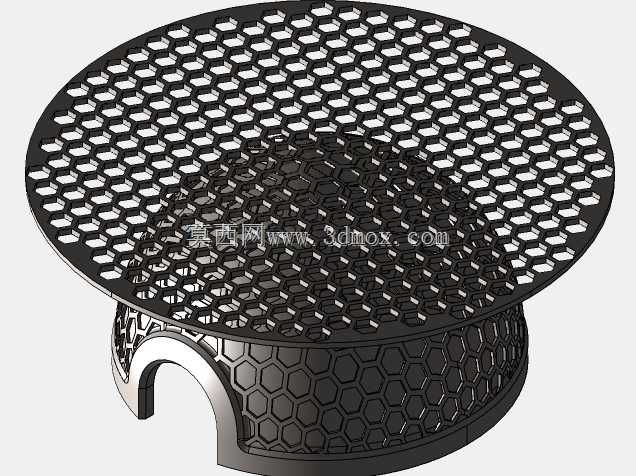

现代球形穹顶建筑结构三维造型

　　该圆顶造型以球面壳体为核心，适用于小型展馆、景观构筑物、入口雨棚、宗教纪念性空间以及室内装饰性穹顶的方案推敲。实际工程中，这类构件常被用来覆盖圆形或多边形平面，通过连续曲面把竖向荷载传递至下部环梁，减少内部立柱对使用空间的遮挡。建模时先确定底部支承直径、矢高和球面半径，再根据建筑边界控制曲率变化。若矢高较大，壳体接近半球，顶部空间开阔，侧向推力相对明显；若矢高较低，轮廓更平缓，需重点校核环向拉力与边缘约束。曲面可采用经纬分格或菱形分格，前者便于定位肋条，后者更适合现代幕墙与装饰板划分。

　　结构布置上，穹顶不宜只关注外观。顶部开口、采光窗、吊挂件或检修通道都会打断壳体连续性，需要在开口周边设置加强环，把应力平顺引导至相邻肋系。下部环梁是关键边界，它承担穹顶产生的水平外推，设计时应与柱、墙或基础共同考虑，避免只建立孤立曲面而忽略安装约束。对于金属板屋面，可沿球面分块展开，预留搭接、排水和温度变形间隙；对于混凝土或复合材料壳体，则要控制厚度过渡，保证曲面在风压、积雪和自重作用下不出现局部屈曲。

　　从三维建模角度看，球面主体、底部环梁、径向肋和装饰面板应分层建立，便于后续出图与工程量统计。曲面边缘需要与支承结构精确贴合，安装边界应标注底标高、环梁中心线、节点板位置以及连接件方向。若用于CNC加工或激光切割，分格构件应保持可展开性，孔位和折弯线不能脱离真实装配关系。穹顶表面还可结合现代建筑语言设置镂空、肋条或双层表皮，外层承担造型与遮阳，内层负责吸音和装饰，中间留出检修与管线空间。

　　现场使用时，圆顶不仅承担围合作用，也要解决排水、防雷、采光和维护问题。球面汇水方向集中于下部环沟，檐口位置应预留排水坡度与落水口；顶部若封闭，需设置通风或避雷连接条件。构件运输受球面曲率影响，单片面板不宜过大，分段位置应结合吊装半径和临时支撑确定。装配顺序通常先完成环梁和支座复测，再安装主肋形成稳定骨架，随后铺设次肋、面板及密封件。整个模型把建筑形态、空间尺度、结构传力和安装边界放在同一曲面体系中表达，可用于方案展示、结构沟通、幕墙分格以及加工制造前的干涉检查。
