FRC竞赛伸缩臂井架机器人结构

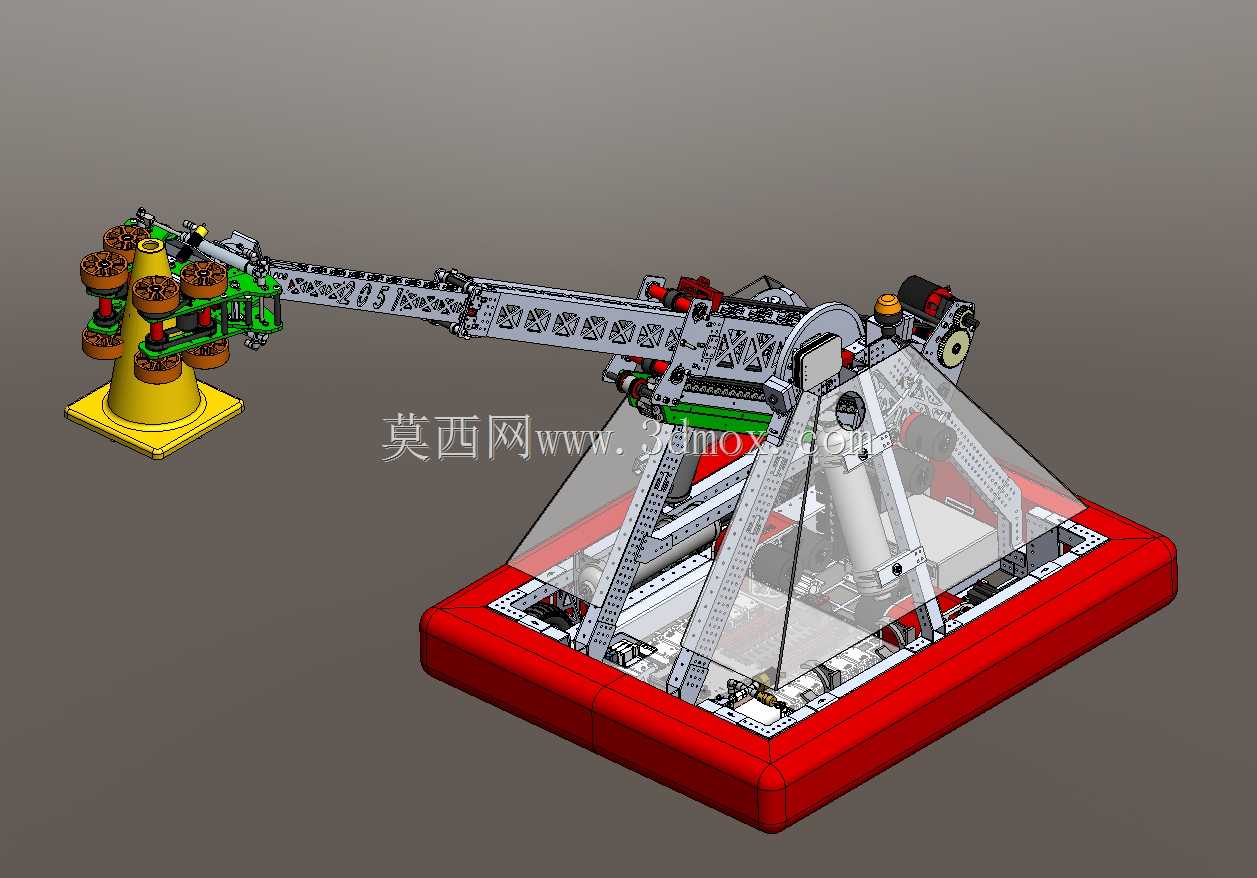

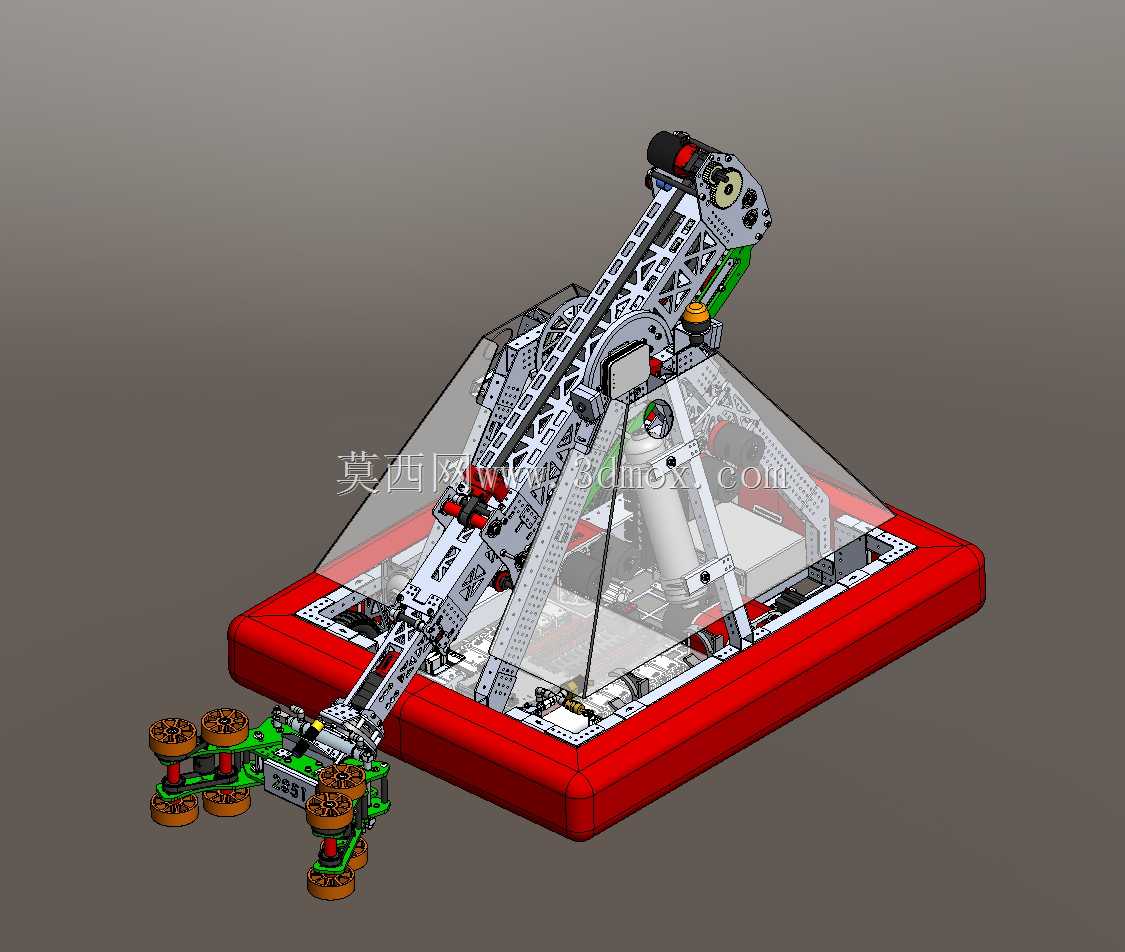

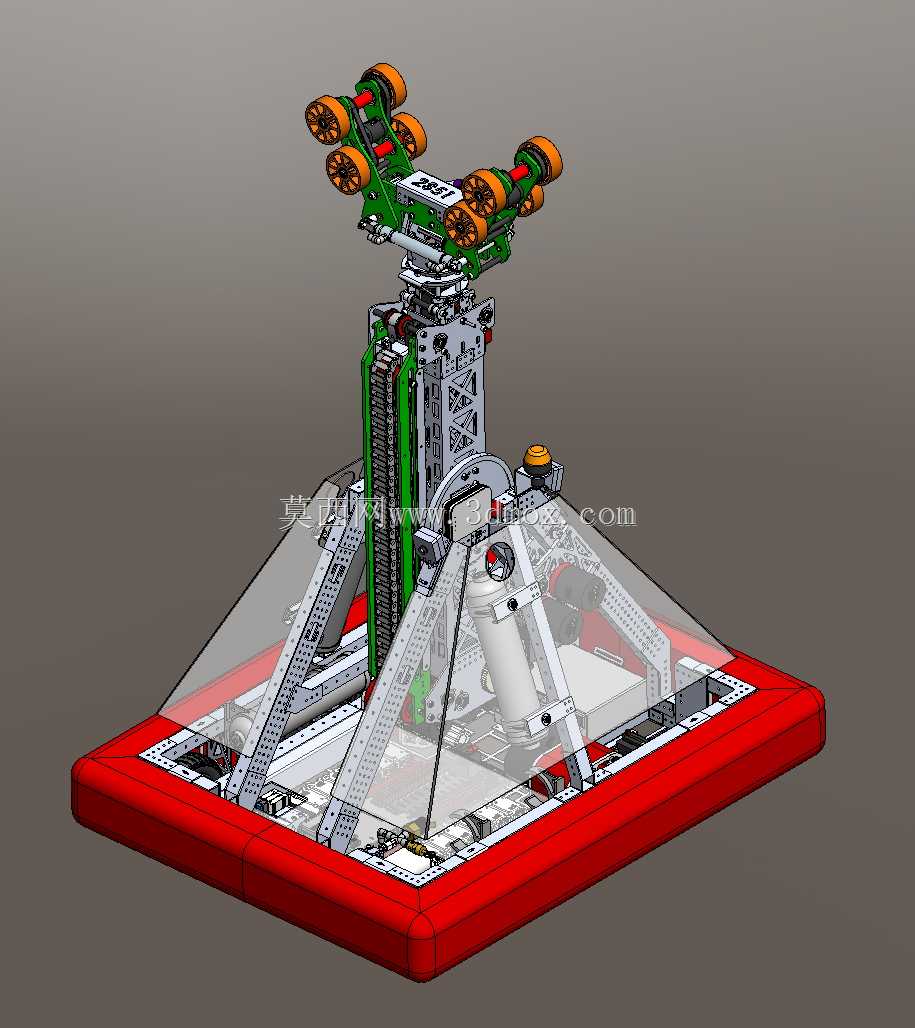

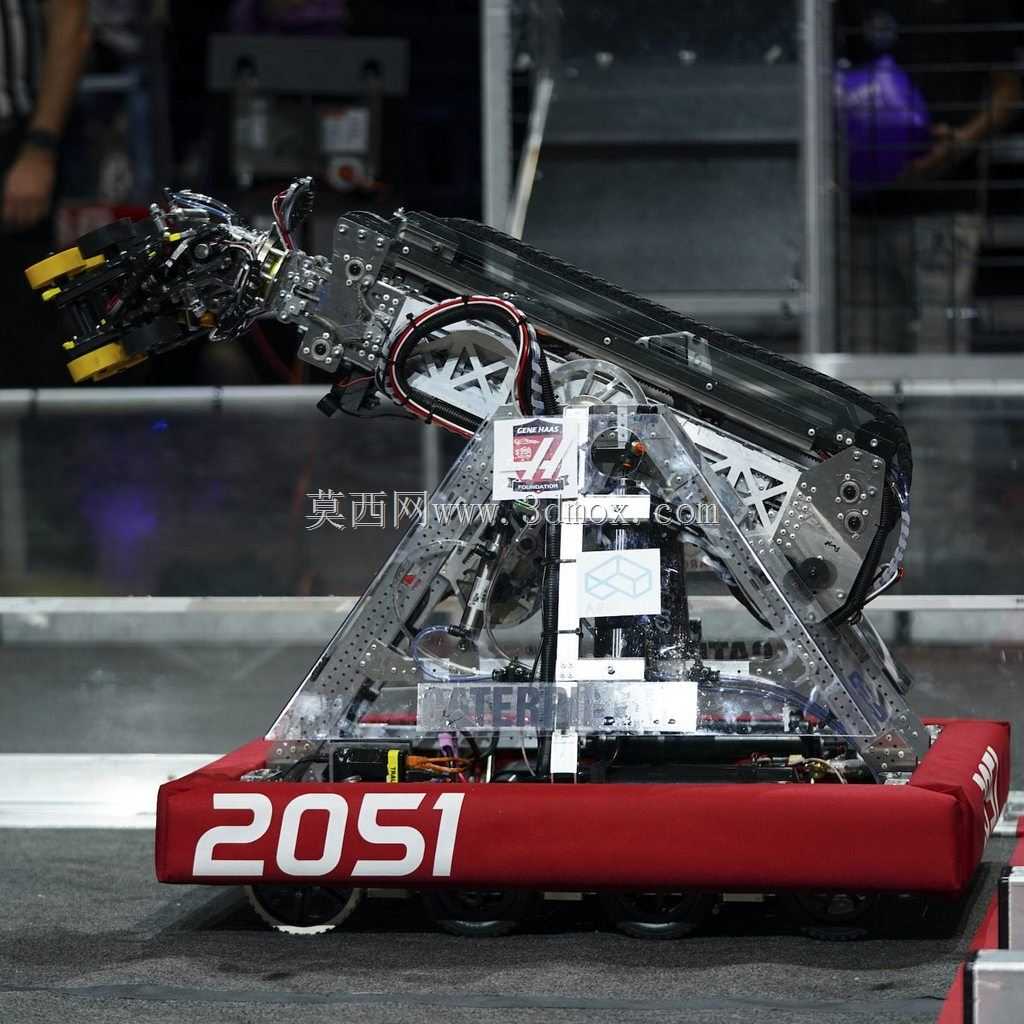

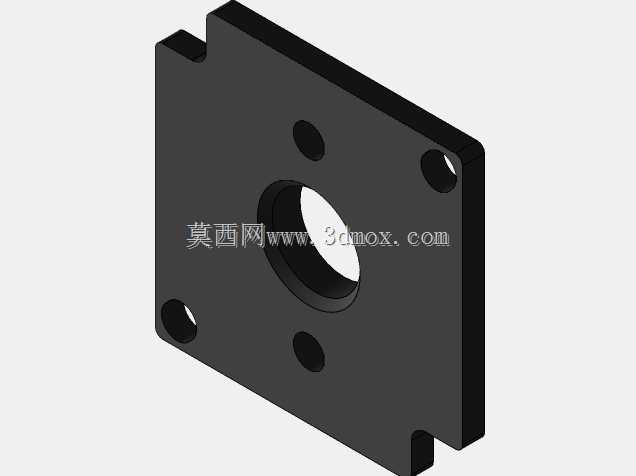

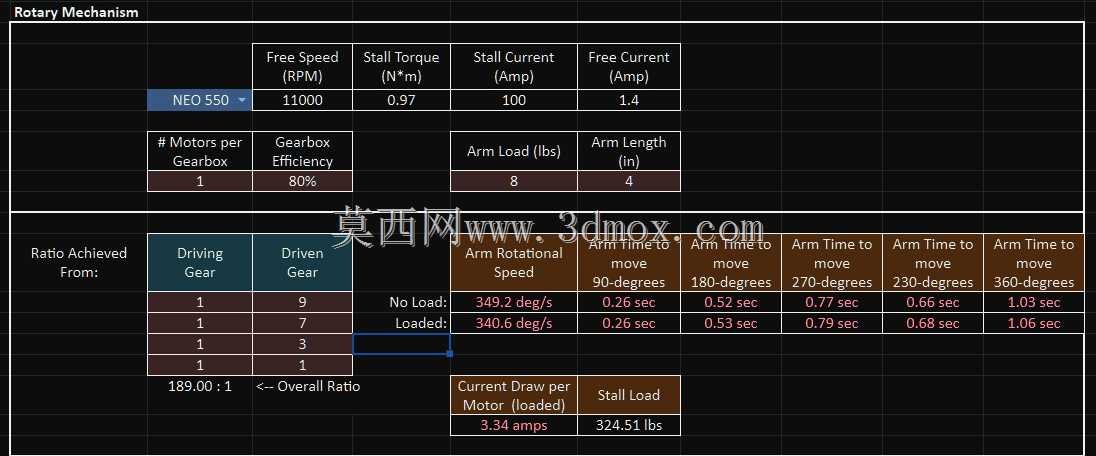

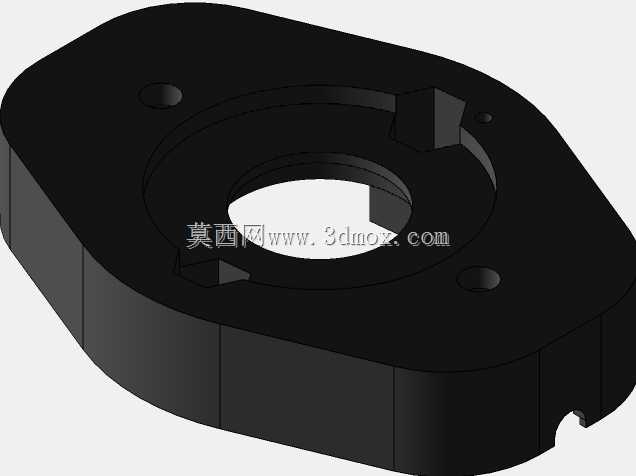

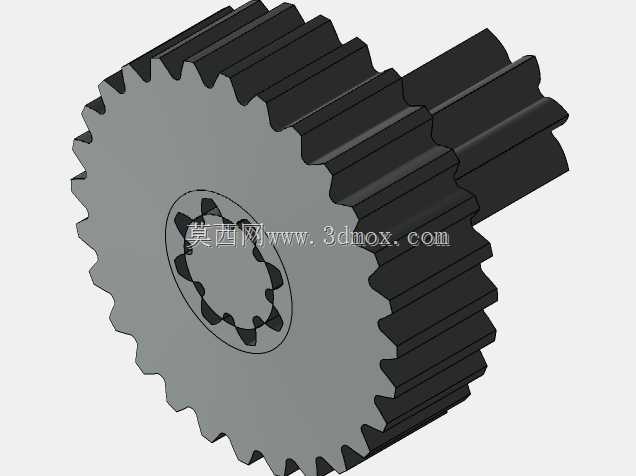

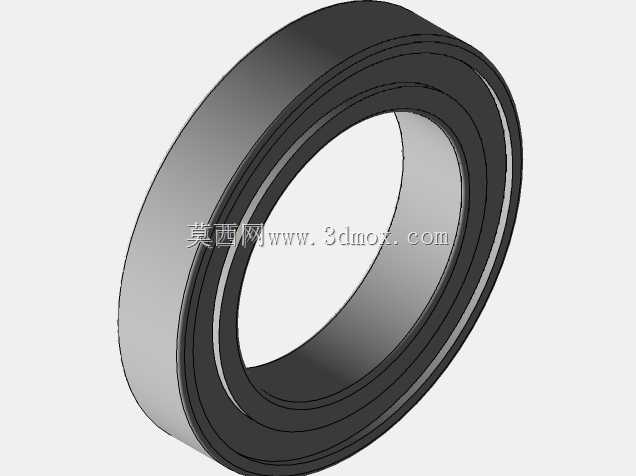

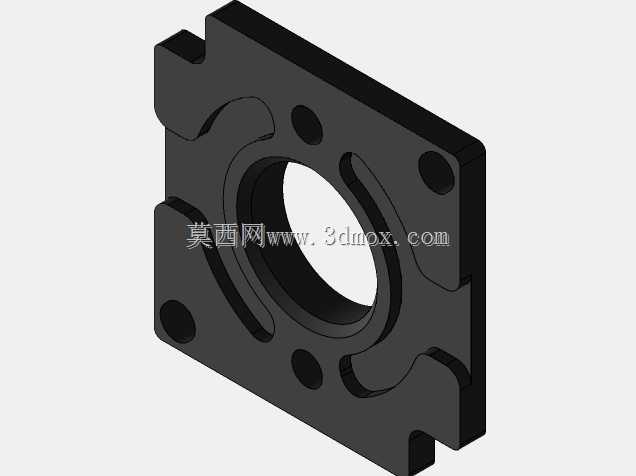

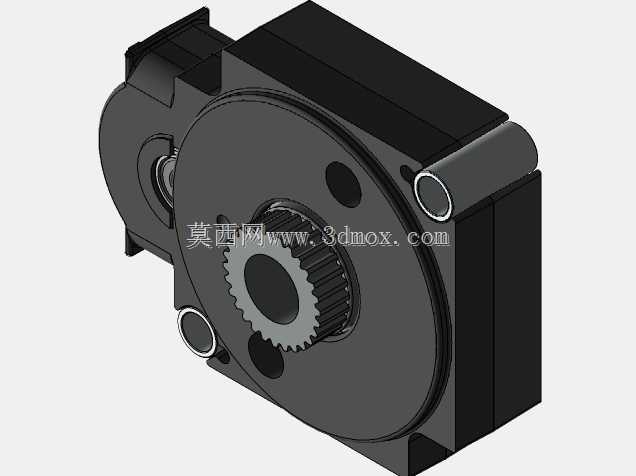

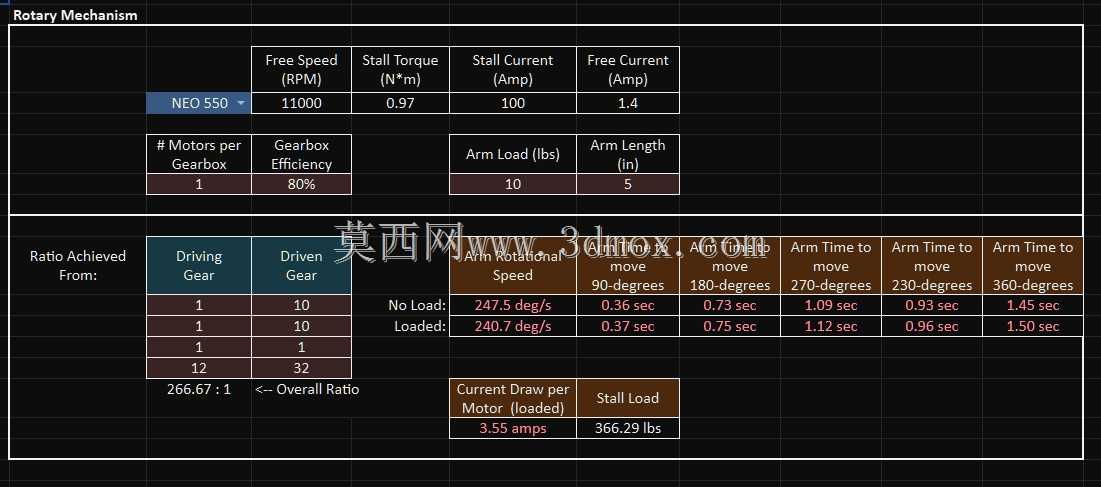

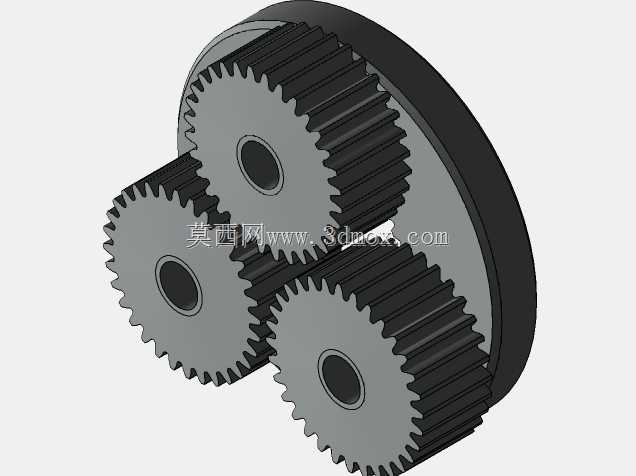

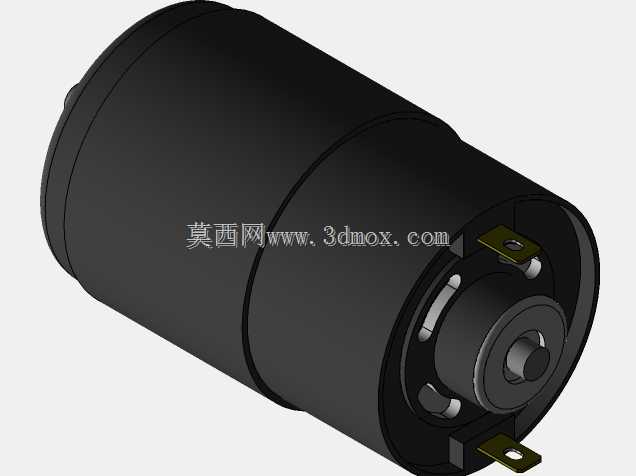

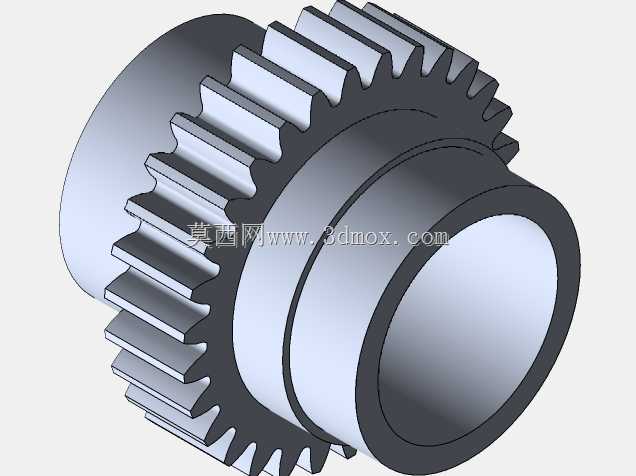

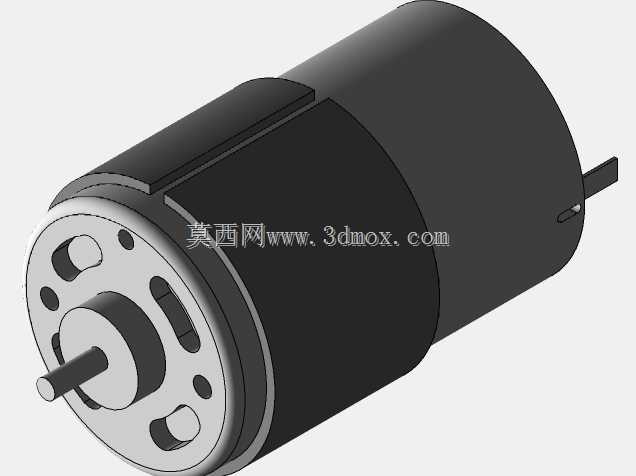

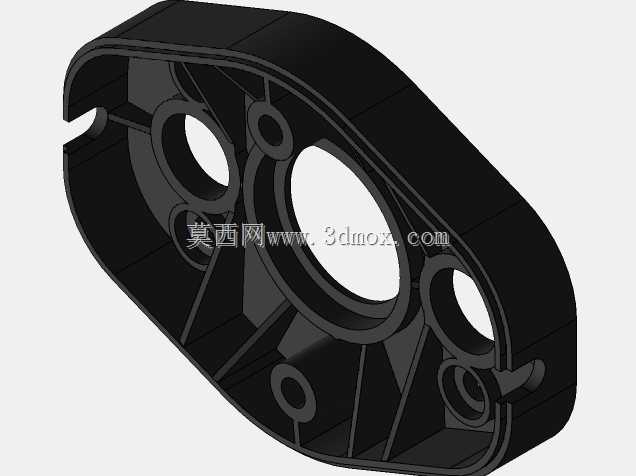

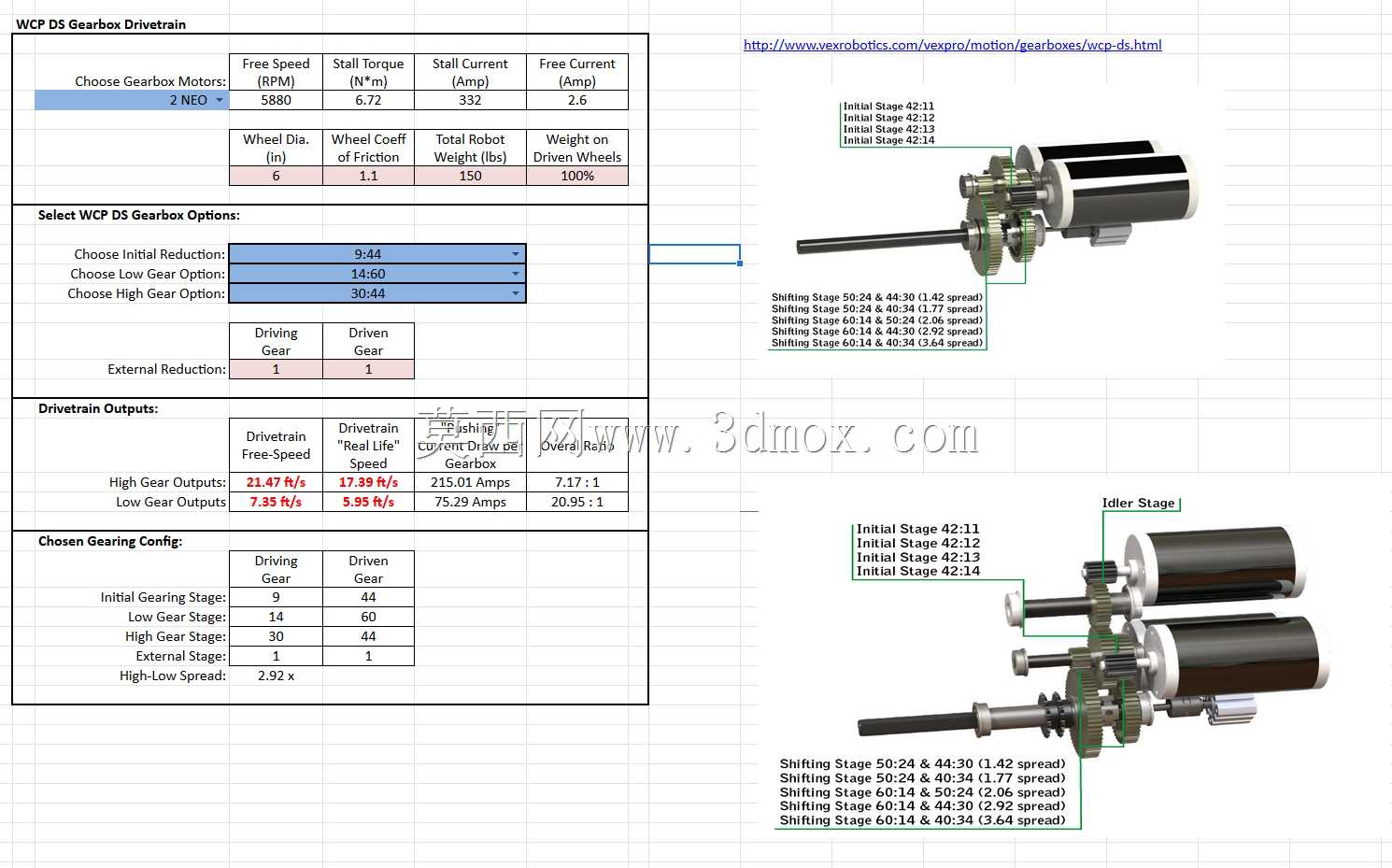

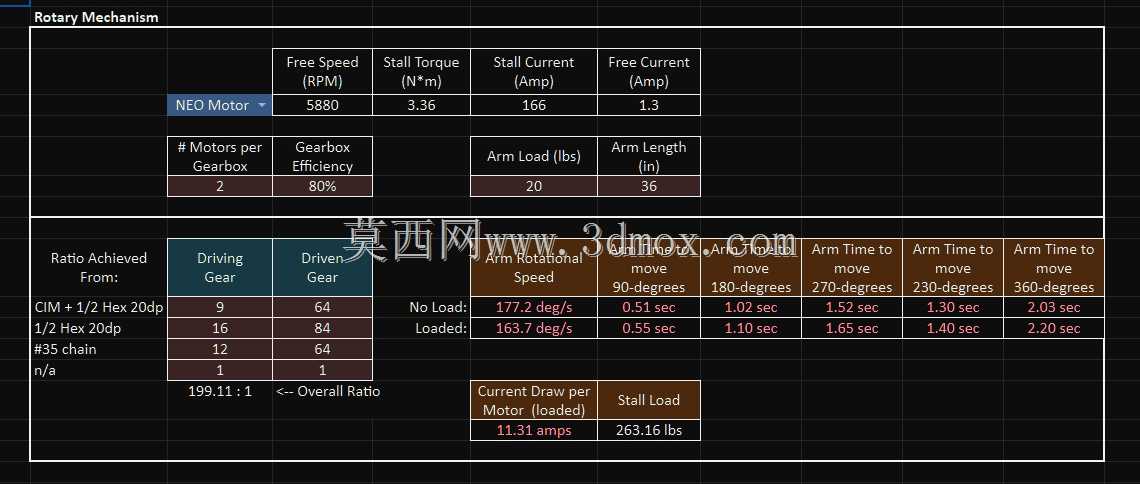

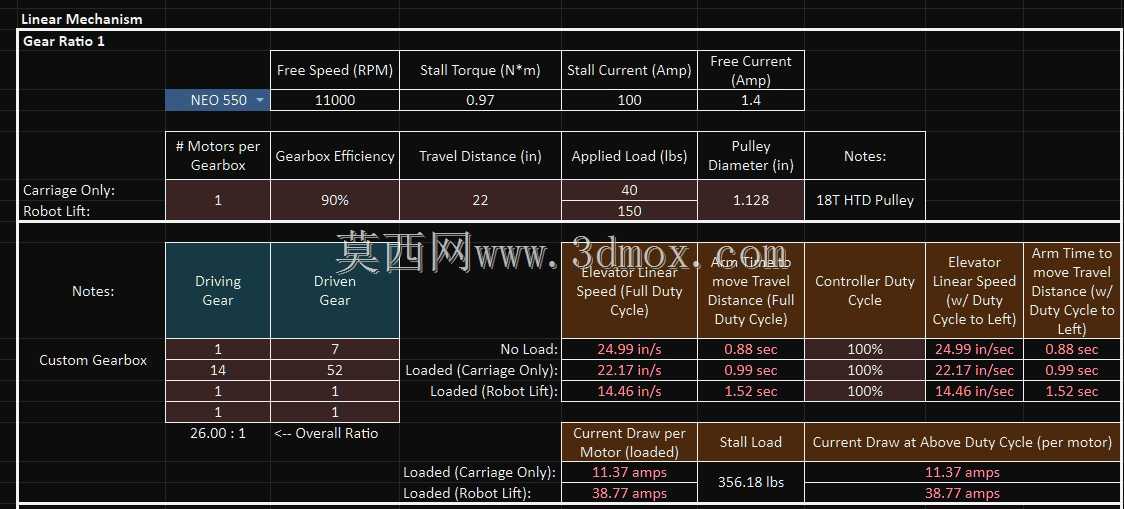

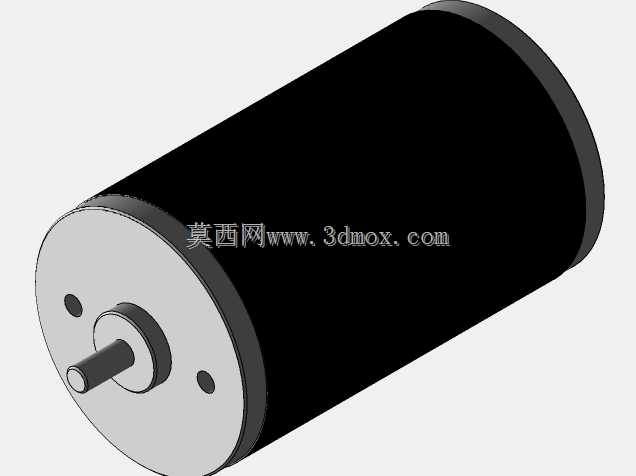

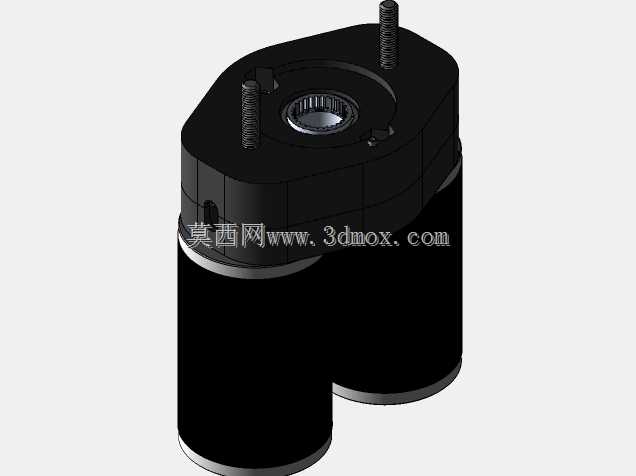

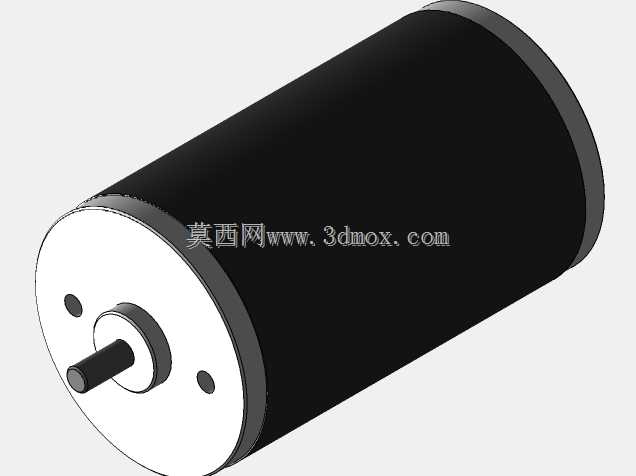

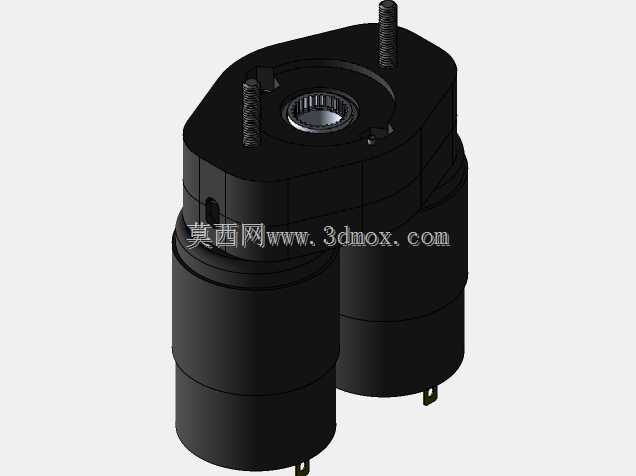

　　该结构面向青少年工程对抗赛事中的物料拾取、举升与投放任务，整体采用低矮轮式底盘配合高位伸缩执行机构的布置方式。底盘外轮廓以红色缓冲框界定安全边界，框架内部布置驱动轮组、电控元件、气动元件与支撑结构，能够在有限赛场通道内完成转向、推进和对位。底部采用八轮驱动形式，通过多轮接触提升起步、制动和侧向受推时的稳定性；轮系与底盘框架之间保留装配和跳动空间，便于在实车调试阶段调整轮压、悬挂间隙与传动张紧量。上部执行机构以竖直井架式立柱为核心，伸缩臂可围绕支座进行大范围回转，臂端配置旋转与枢转组合腕部，并集成进气式夹持器，用于抓取立方体、圆锥体等比赛道具。腕部的多自由度布置使末端工具在举升、越过护栏和放置物件时不必完全依赖底盘重新对位，

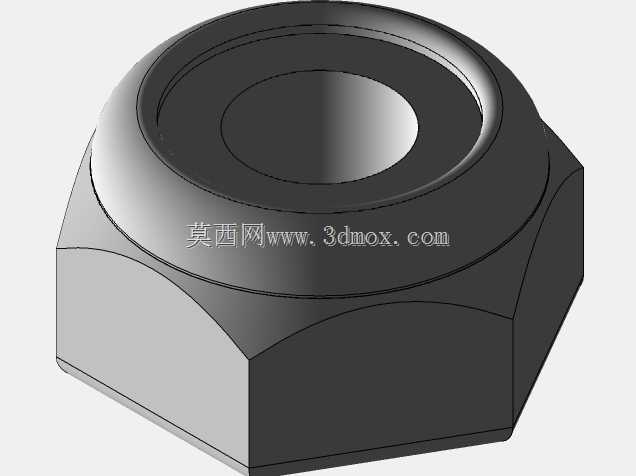

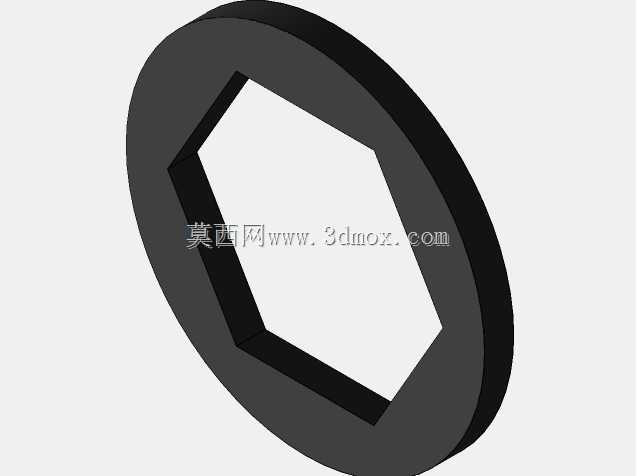

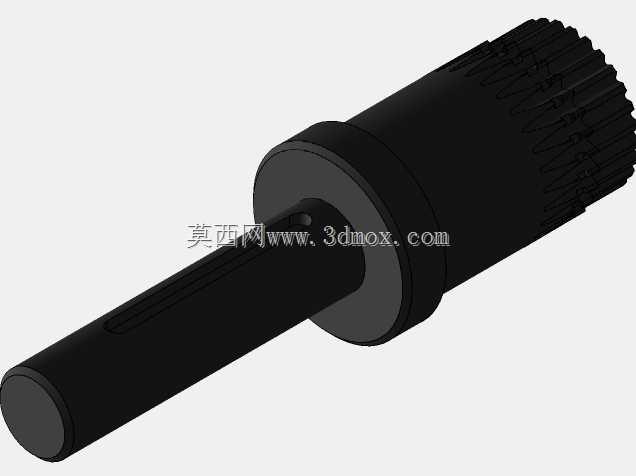

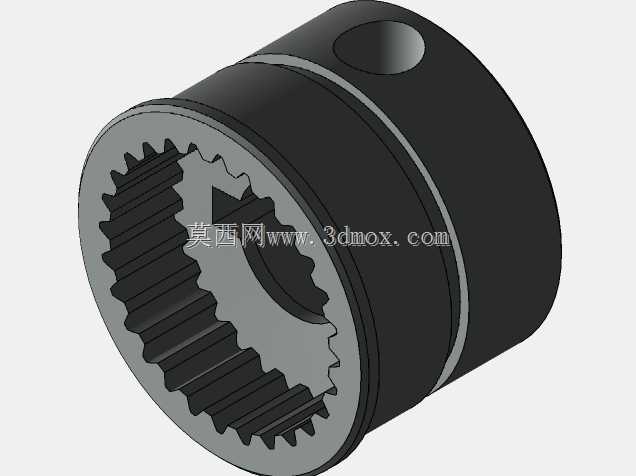

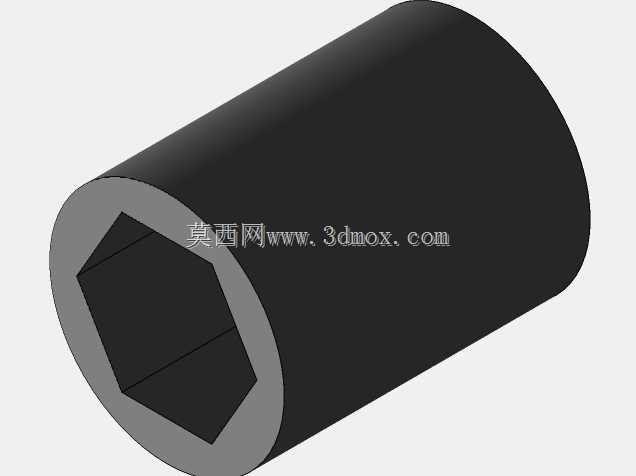

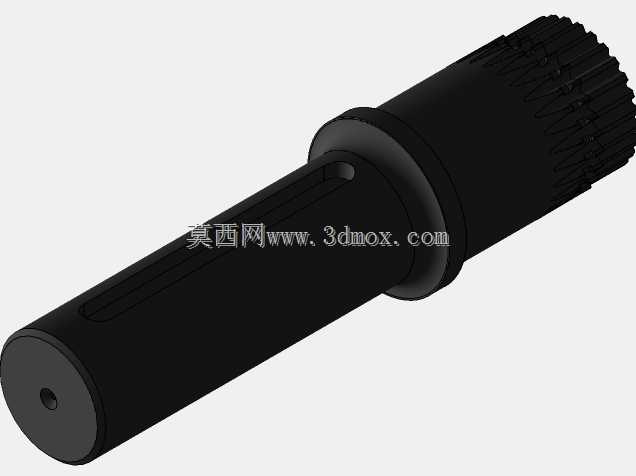

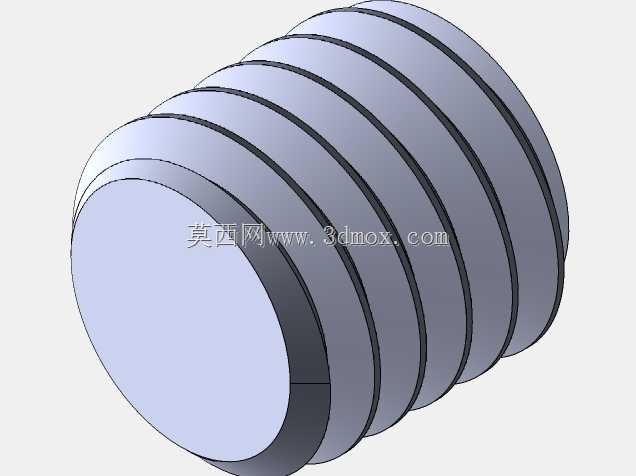

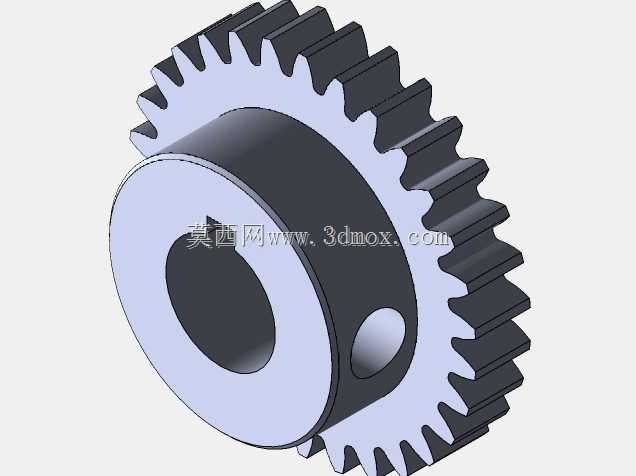

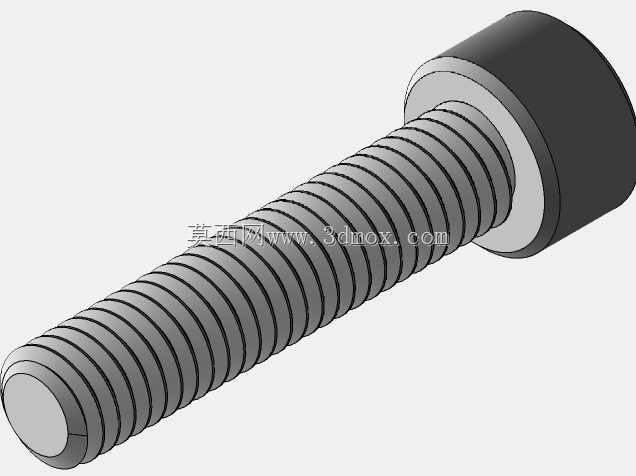

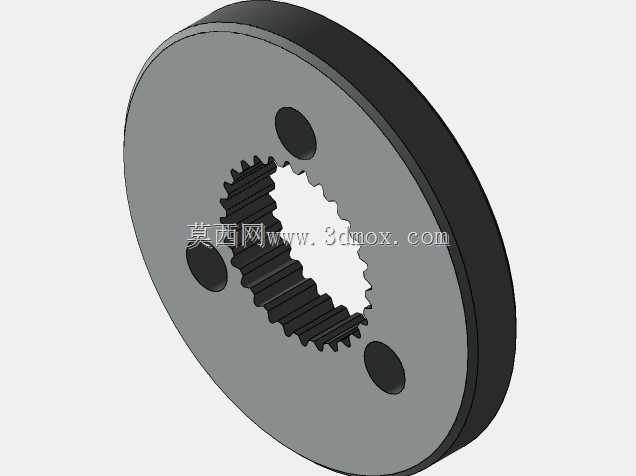

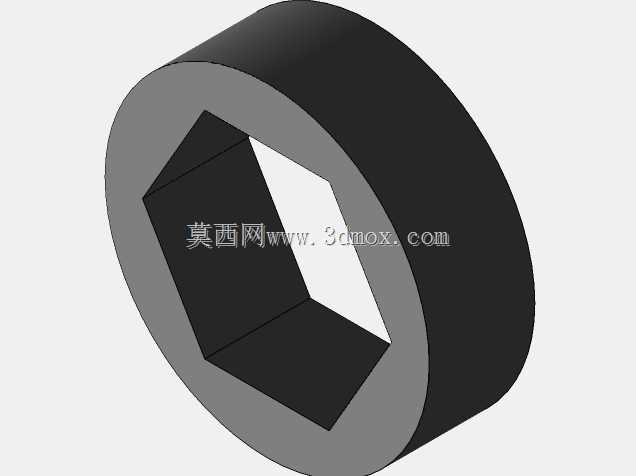

　　能够减少整车反复调整带来的时间损耗。结构设计上，承载骨架优先采用铝板折弯、板件拼接和标准紧固件连接，关键弯曲件通过不同厚度铝板成形，非弯曲件则依据受力区域选用对应板厚，兼顾轻量化与局部刚度。绿色护罩类零件采用厚板加工成形，复杂异形、低受力或快速迭代零件采用增材制造方式完成，便于在赛季测试中快速修改夹持轮廓、走线固定座和传感器支架。顶部轮状组件与臂体联动，服务于伸缩、导向或道具交互，管路和线缆沿立柱、臂段内侧布置，避免运动过程中拉扯。建模时需要重点检查伸缩臂全伸、全缩和回转极限位置的干涉边界，确认夹持器在最低拾取位与最高投放位时底盘稳定性、框架开口尺寸和外围保险杠之间的关系。底盘红色防护件位于最外轮廓，设计和装配时应把碰撞接触优先引导到缓冲结构，而不是让轮系、管路或精密执行件直接受力。整体结构把现成标准件、型材、板金件和打印件组合在一起，适合作为竞赛机器人底盘规划、臂部负载校核、末端执行器选型以及整车布局参考。
