多关节工业机器人手臂结构设计

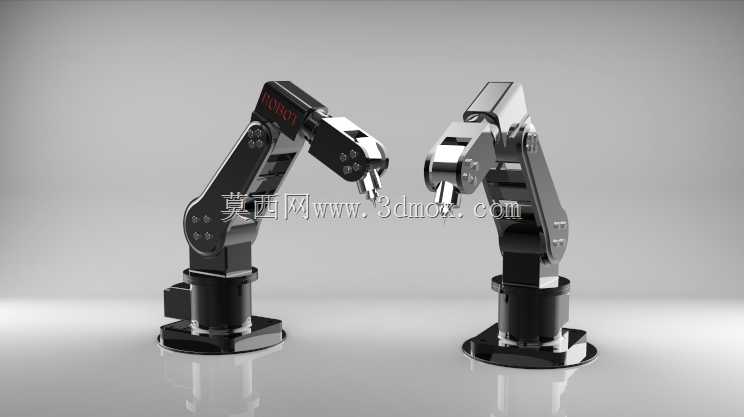

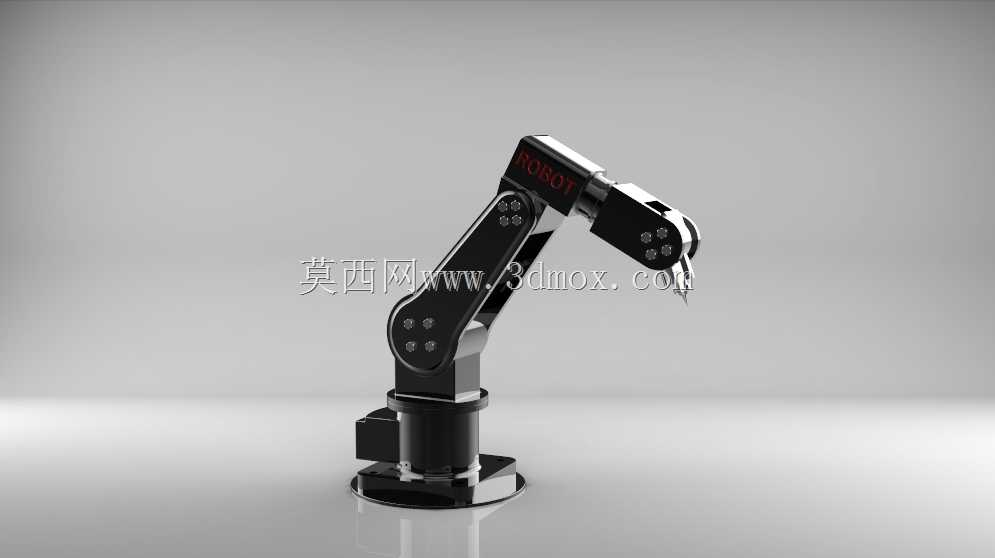

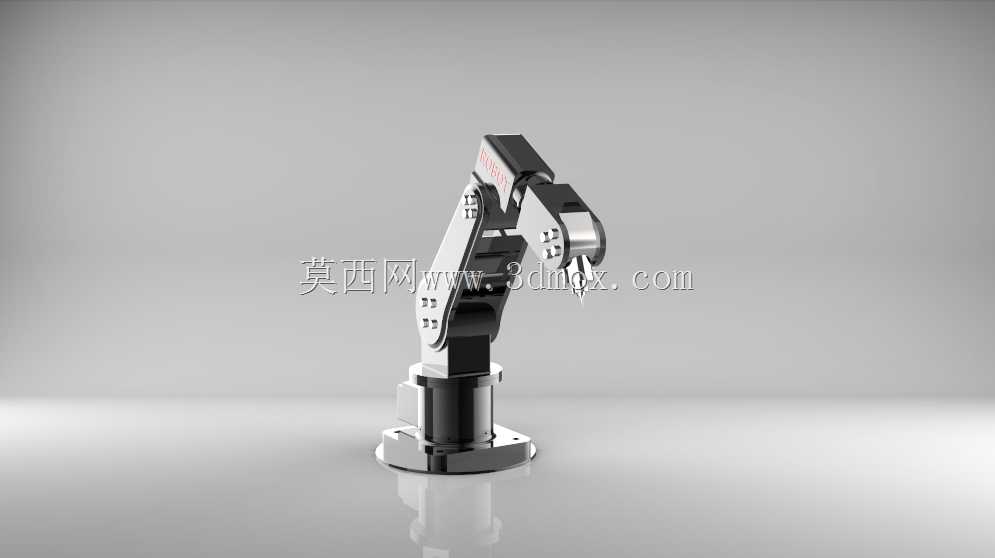

　　这套多关节机器人手臂结构面向中小负载自动化作业场景，常见于机床上下料、零件搬运、装配工位、检测辅助以及轻型喷涂、点胶等工序。整机采用立式回转基座加多段串联臂体的布局，底座承担整机支撑与第一轴水平回转功能，安装面预留螺栓固定边界，便于直接布置在工作台、地轨或桁架旁；臂体通过肩、肘、腕等关节逐级展开，末端可换装夹爪、吸盘或工艺工具，以适应不同工件的取放与操作需求。

　　从实际用途看，该结构重点解决重复性高、节拍稳定、空间姿态要求较多的作业问题。基座回转负责扩大工作覆盖范围，大臂与小臂承担主要伸展和抬升动作，腕部则用于调整末端朝向，使工具能够从正面、侧面或倾斜方向接近工件。关节处的铰接关系、连杆长度和驱动安装位置相互制约，设计时需要在臂展、负载能力、运动干涉和结构刚性之间取得平衡：臂段过长会增加末端挠度并提高驱动扭矩需求，臂段过短又会压缩可达空间，因此各转轴中心距、腔体壁厚和加强筋走向都应围绕受力路径布置。

　　外形上，手臂采用紧凑的包覆式壳体，内部可容纳电机、减速器、线缆和传感元件。基座直径、臂体宽度以及末端法兰尺寸构成主要安装边界，现场布置时不仅要核对最大伸展半径，还要校核低位取料、高位越障和侧向回转时与夹具、料盘、防护栏之间的安全间隙。腕部连接面需保留标准化安装孔位，方便末端执行器快速更换；线缆走向宜沿臂体内部或侧向约束，避免大角度回转时拖拽、磨损。

　　建模过程中，关节同轴度、铰接配合面、壳体分件和紧固件位置是结构表达的重点。底座应体现足够的支承面积，回转支承与驱动件的连接关系要清晰；大小臂之间需保留合理的摆动包络，防止极限姿态下壳体碰撞；末端执行器接口应与腕部输出轴线保持一致，便于后续运动学分析和工装集成。对于设备选型人员，该类手臂可作为自动化单元的核心执行机构，配合输送线、料仓、视觉定位或机床信号使用；对于结构设计人员，则可参考其关节堆叠、腔体减重、线缆收纳和末端接口方式，进一步完善机器人本体或专用机械手的三维方案。
