纸箱自动化折叠成型生产线设备

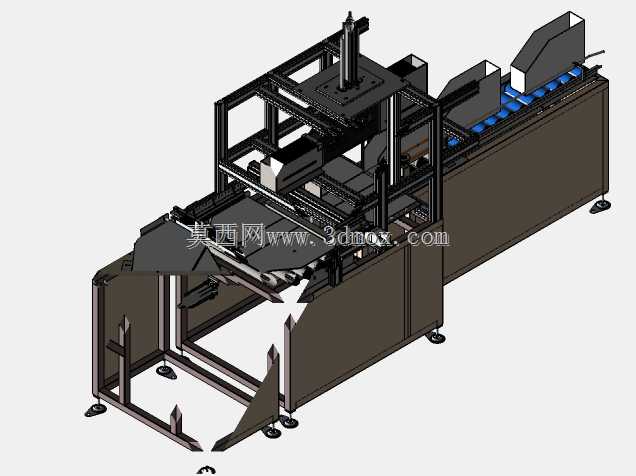

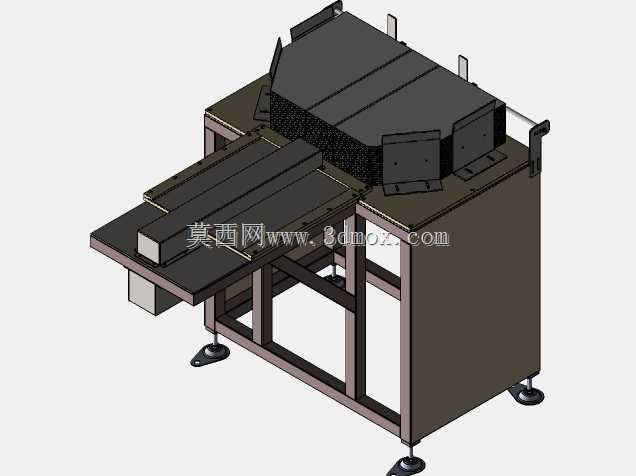

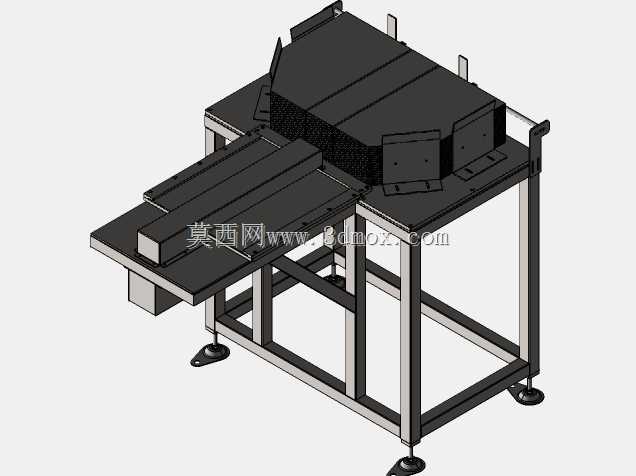

　　该套纸箱自动折叠设备主要面向电商仓储、日化快消、家电配件、食品外包装等需要批量处理瓦楞纸箱的产线场景，替代人工完成开箱、折底、折边、压合定型的重复工序，在后端可直接对接封箱机、贴标工位、码垛输送线，适配连续化批量包装作业。设备整体采用框架式立式布局，主体承载机架由方管焊接后做表面喷塑处理，各执行模组分层排布：下层布置纸箱料仓与吸盘取料机构，中层设置折页导向板、折边摆臂与压合工位，上层安置驱动气缸、传动连杆与气动控制阀组，走线与气路沿机架侧梁规整布设，预留维护开门空间，现场布局时需在设备左右两侧预留至少600mm的检修通道，进料端对接来料纸箱堆叠区，出料端衔接输送辊筒，整机占地边界适配常规车间包装工段的排布要求。

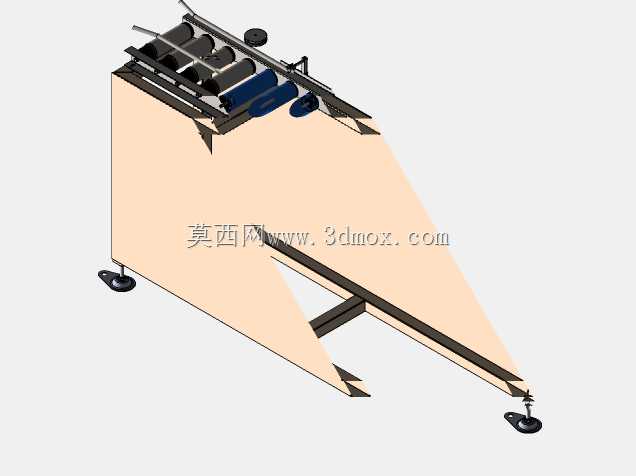

　　工作流程上，堆叠平放的瓦楞纸板由真空吸盘逐张吸取拉出，经导向撑开机构将纸板撑开为方箱形态，随后左右折页板先后动作将纸箱下底的四个折页按序弯折，底部压合辊将折边压实，部分机型可同步完成胶带封底或扣舌插合，输出成型后空箱直接进入下一装箱工位。设计过程中重点考量了不同纸箱规格的兼容调节能力：料仓宽度、折页摆臂行程、导向板间距均设置可调锁紧结构，可覆盖常规小五金、日化产品所用的多规格瓦楞纸箱，换型时仅需调整定位旋钮、更换对应导向块即可完成适配，无需大规模拆改结构。

　　结构细节上，所有与纸板接触的折边部位做圆角钝化处理，避免刮破瓦楞纸面；吸盘选用耐磨硅胶材质，配合真空发生器实现稳定取料，应对轻微翘曲的纸板也可顺利分离；折页摆臂采用连杆增力结构，气缸推力经过连杆放大后作用于折页，弯折动作平稳无冲击，不会出现纸箱折边歪斜、纸板撕裂的问题。机架底部设置可调脚杯，可抵消车间地面的平整度误差，保证设备运行时整体水平，高速折合作业下无明显晃动。建模时完整还原了气动回路排布、连杆铰接关系、可调定位结构与安全防护外罩，各运动部件的行程间隙、装配干涉均经过校验，结构设计从业者可直接参考该机型的折盒动作逻辑、模组排布方式，完成同类开箱折箱设备的改型设计，也可作为包装产线方案规划时的工位布局参考，清晰掌握自动折箱设备的安装占位与上下游对接接口形式。
