卧式薄膜自动复卷输送生产线

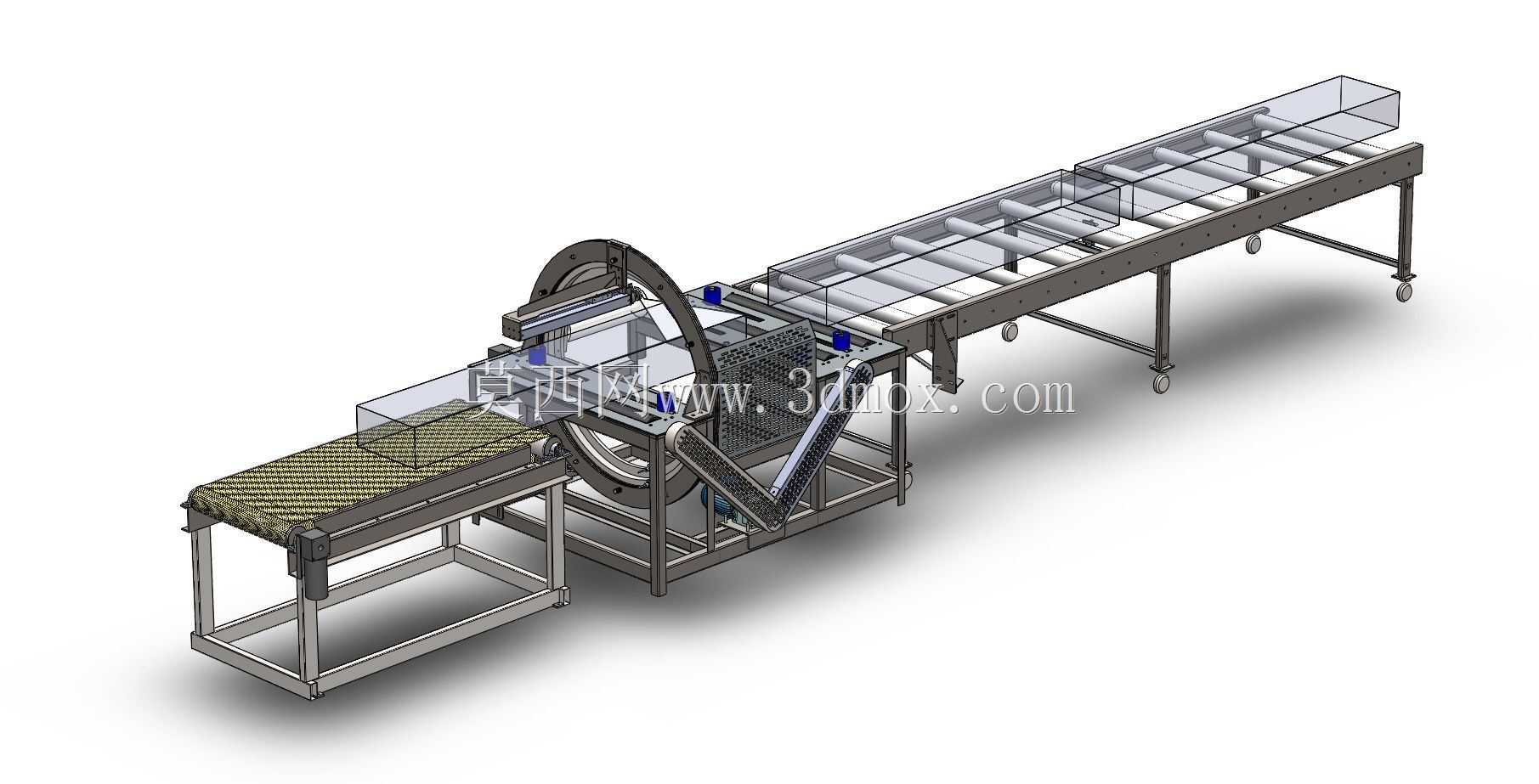

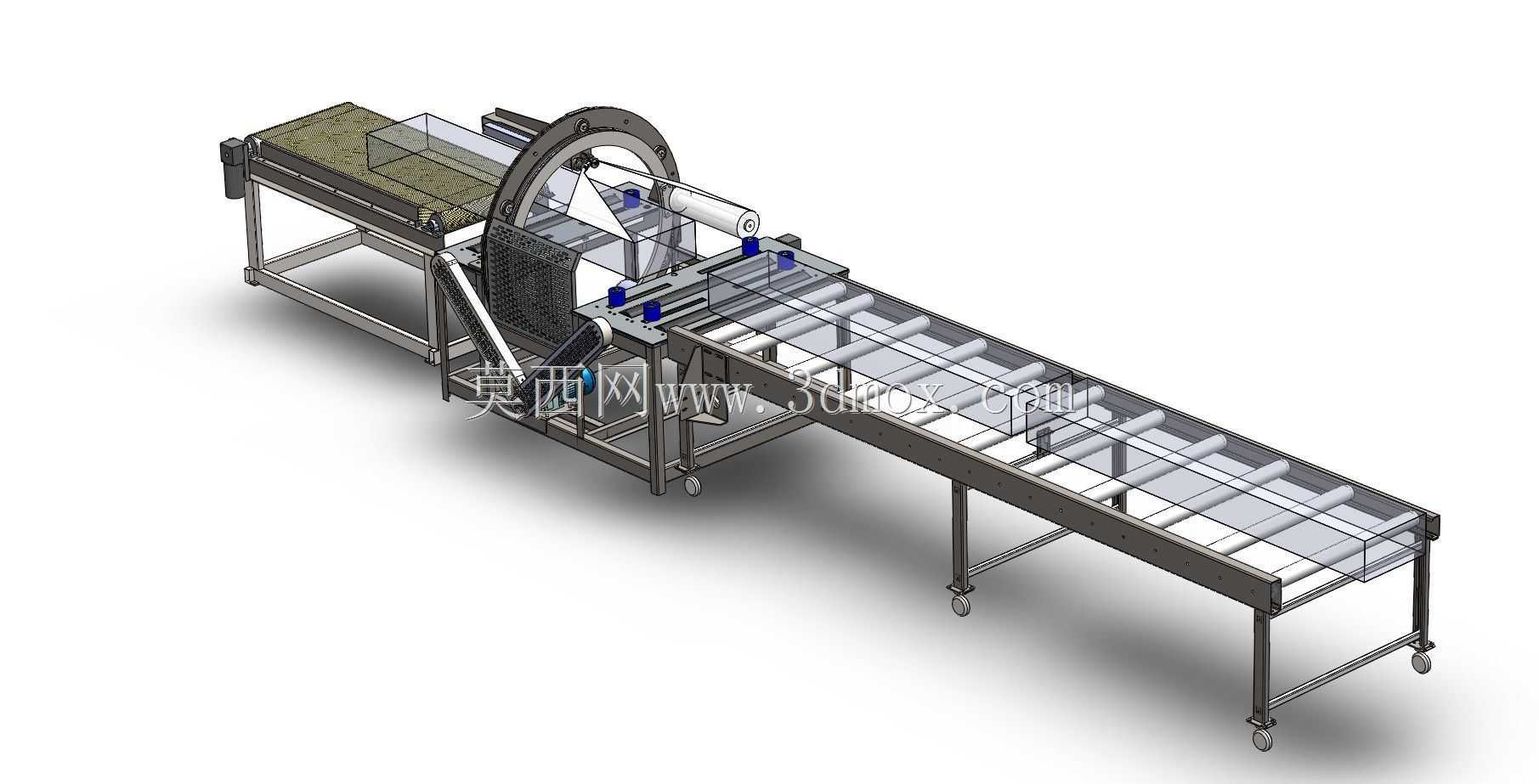

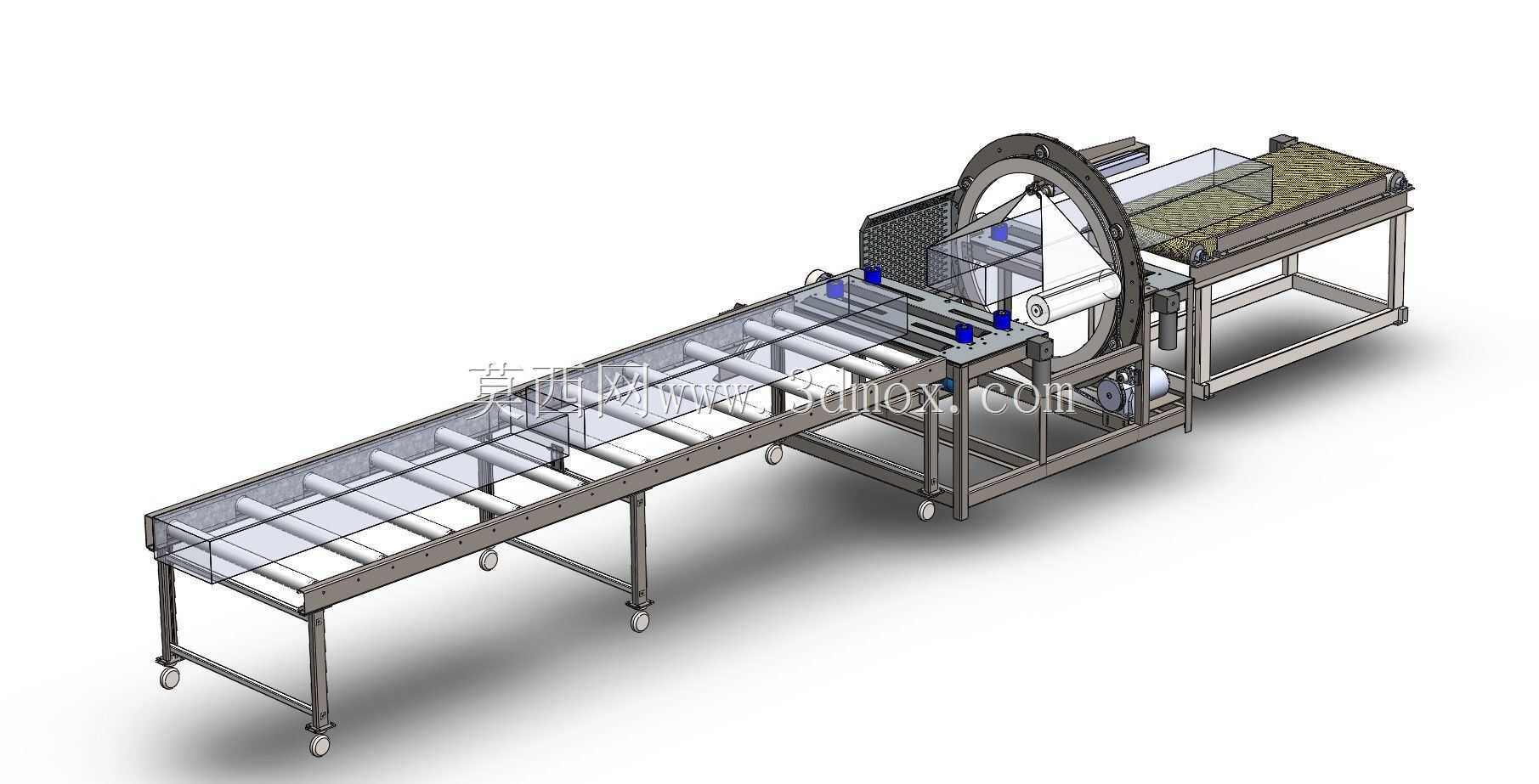

　　该套卧式薄膜复卷输送线主要面向软包装、薄膜分切、片材整理及卷材后段包装场景，适合将成卷薄膜在连续输送过程中完成定位、翻转、复卷及辅助切断。设备整体沿水平方向布置，前段为长距离辊道输送段，后段集成环形翻转架、卷取机构、导向挡板和切割进给组件，能够把人工搬运、转向和对位的动作压缩到一条连续产线内。

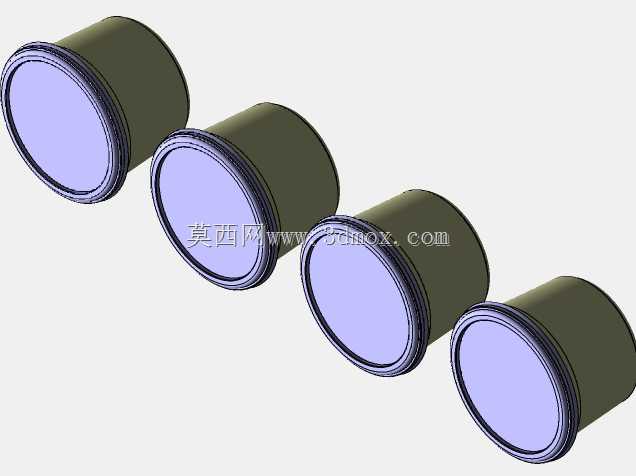

　　从结构布局看，输送段采用多根平行辊筒承载物料，辊筒下方由型钢框架支撑，支腿底部配置可调脚杯和移动脚轮，既满足生产线固定安装时的水平调节，也便于在车间内短距离移位。机架外侧设置透明防护栏，可在观察物料运行状态的同时降低人员误入运动区域的风险。辊道宽度与薄膜托盘、卷材托架的边界相匹配，进料侧保留较长缓存区，能够衔接上游分切或叠片设备，避免节拍不匹配造成物料堆积。

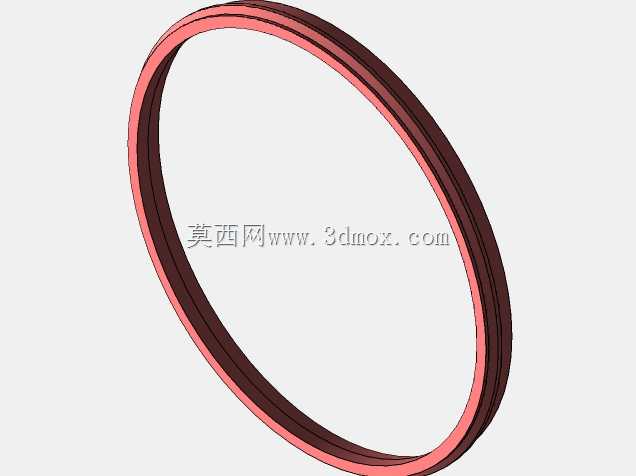

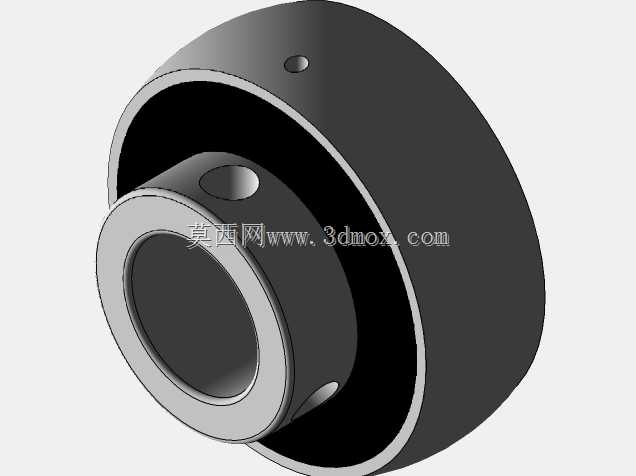

　　中部翻转机构是整线的关键功能单元。大型环形轮架通过轴承支撑在两侧立架上，环内布置夹持与导向空间，物料进入后可随轮架完成姿态转换。轮架旁侧设置卷取辊、压辊和导向板，薄膜在通过时保持张紧，防止松卷、跑偏或褶皱。与翻转动作配合的还有自动尼龙进给和切割机构，进给部分负责把薄膜按设定行程送入，切割部分在到达目标长度后完成分离，使复卷和断料动作能够连续衔接。

　　后段工作台面采用平整面板与边框限位，适合放置待卷取膜卷、过渡料片或承接成品。设备两侧保留检修空间，驱动电机、传动件和气动元件集中在机架下部及侧部，管路和线缆沿型材走向布置，方便维护时快速排查。设计时需要重点控制环形翻转架的回转半径、辊道顶面高度以及整机长度方向的安装边界；进料端、出料端与周边设备对接时，还应核对物料中心线高度、辊筒间距和护栏开启位置。

　　在实际选型中，该类设备适用于塑料薄膜、包装膜、复合片材等轻薄卷材的自动化处理。结构建模时需关注轮架刚性、辊筒同轴度、压辊贴合压力以及切割行程，若物料宽度或卷径变化，可通过调整导向栏间距、托架位置和张紧组件来适配。整体方案以水平输送为基础，将翻转、复卷、进给、切断整合在同一机架上，减少中间吊装和人工转向环节，有利于提升软包装后段生产线的连续化程度。
