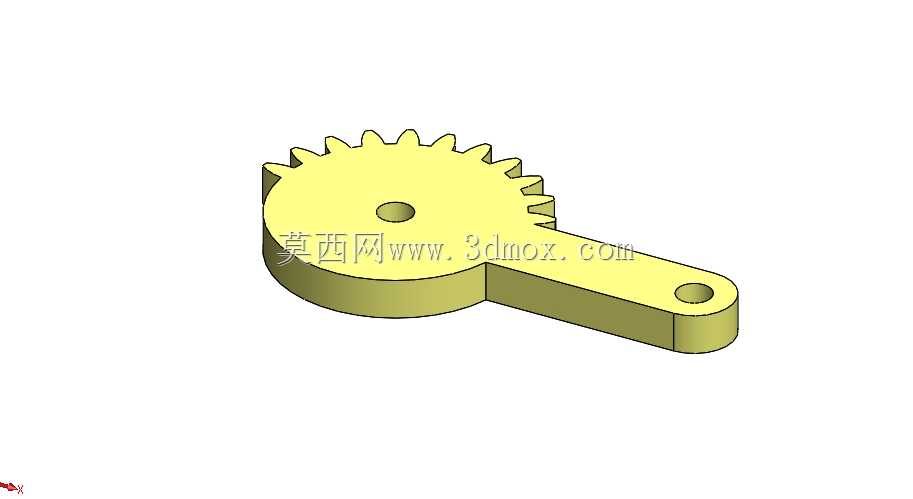

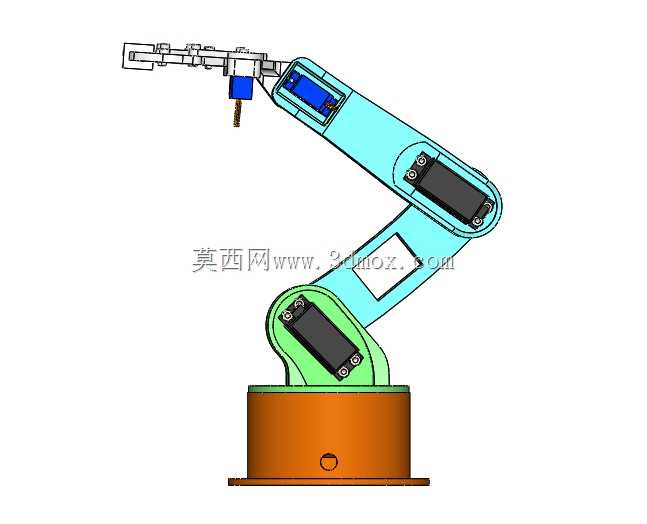

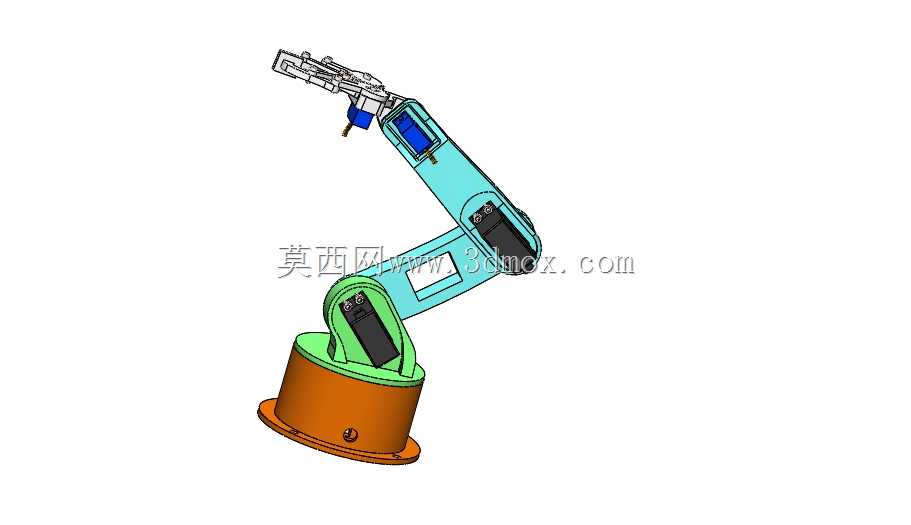

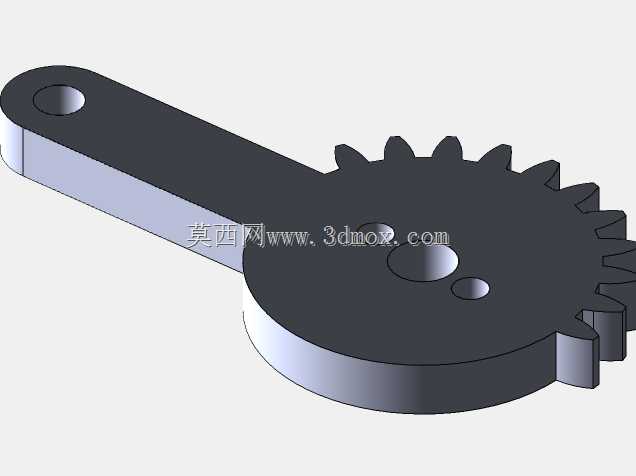

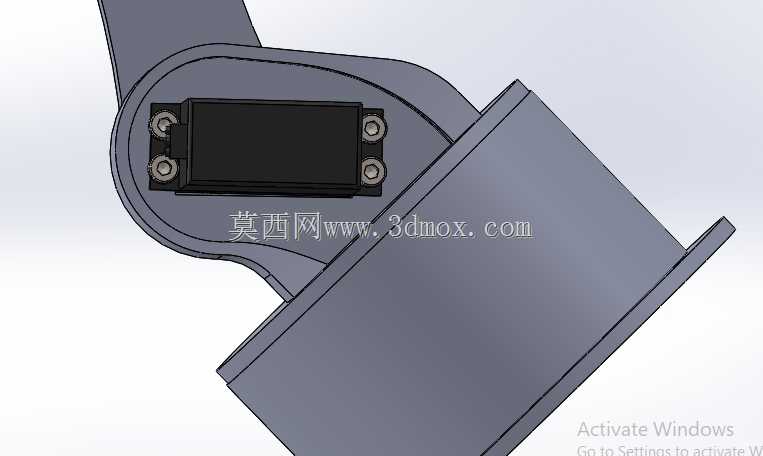

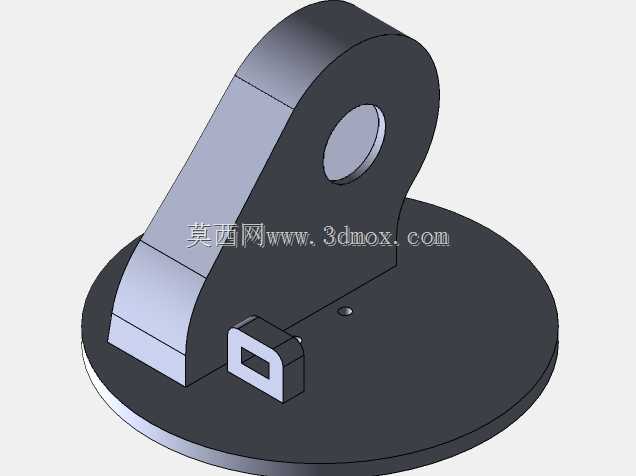

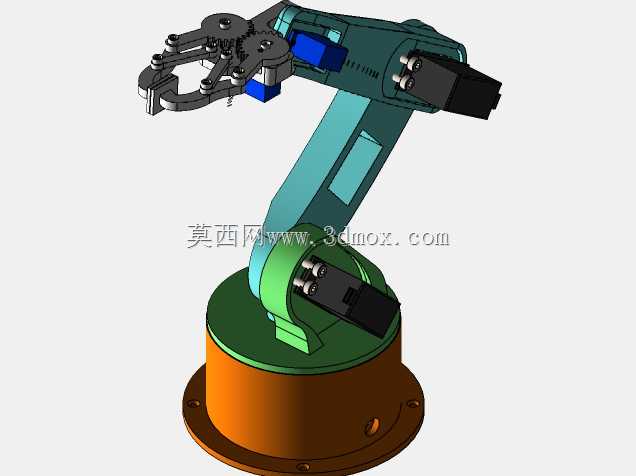

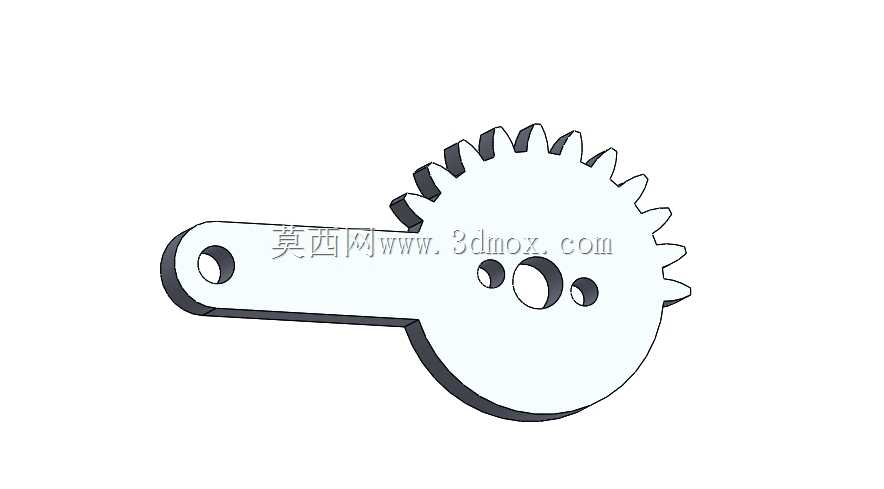

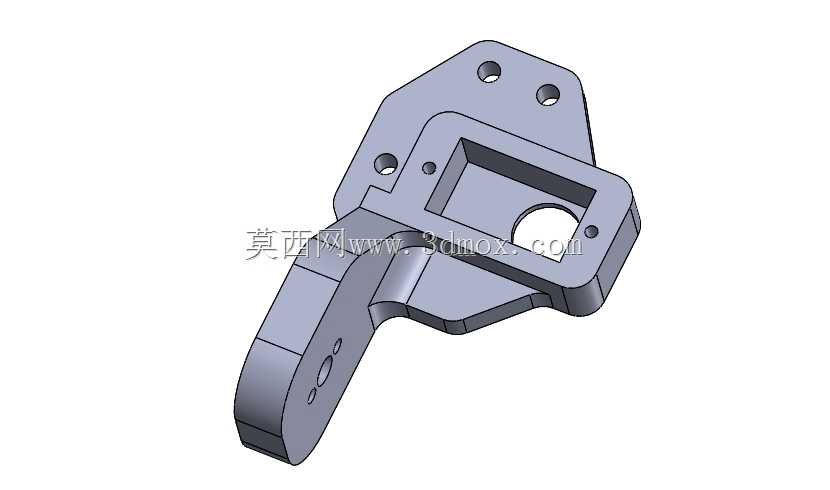

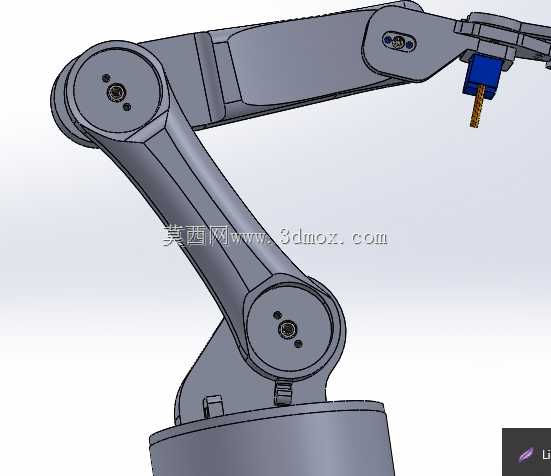

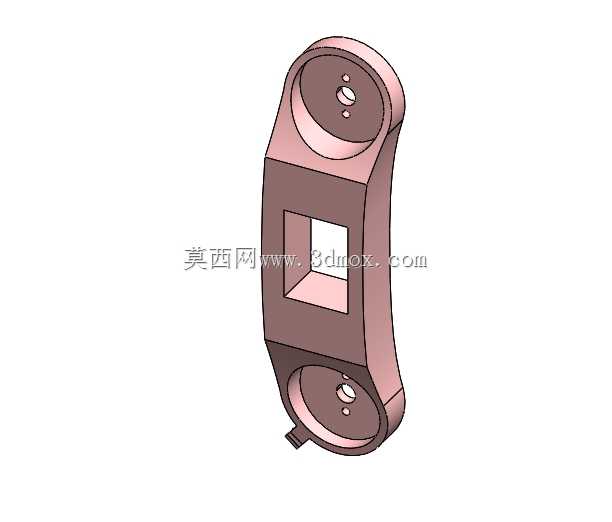

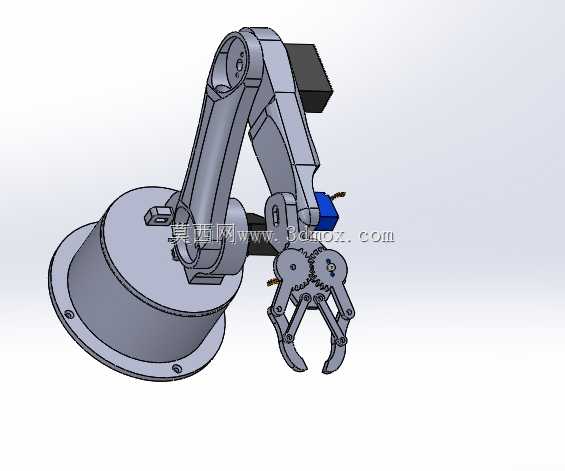

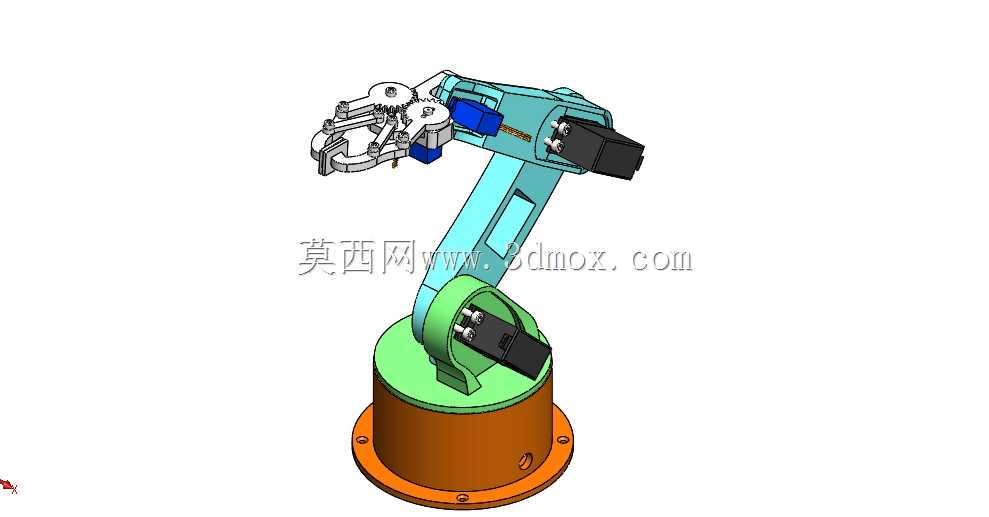

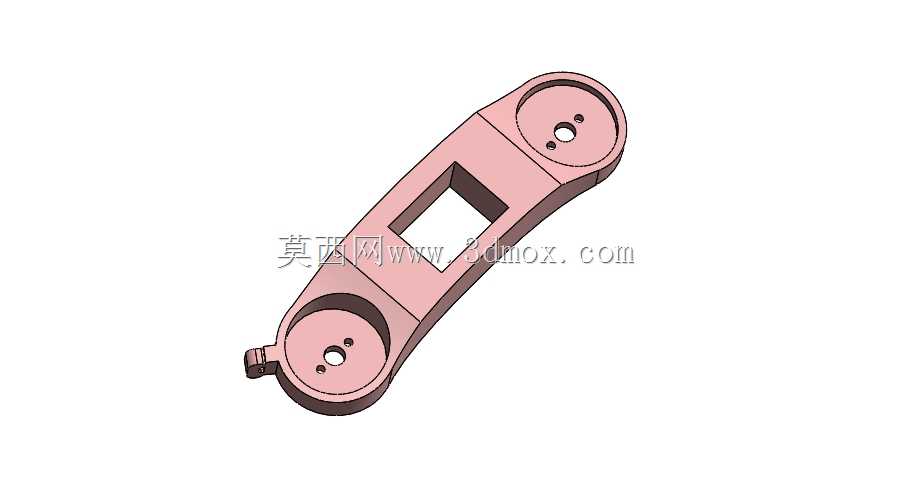

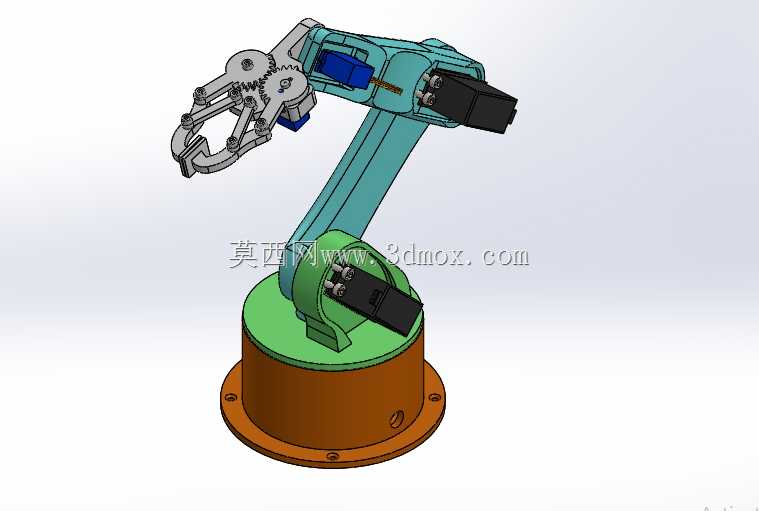

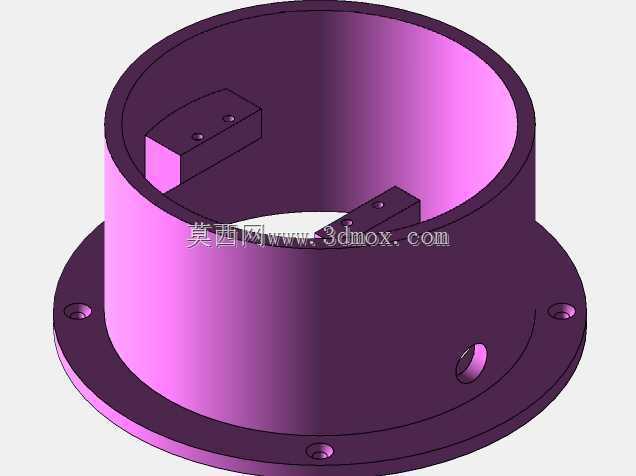

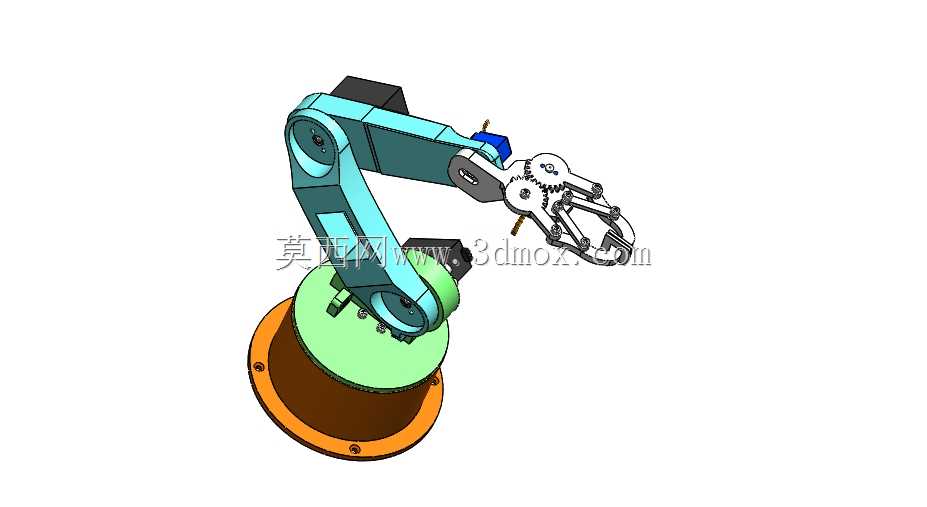

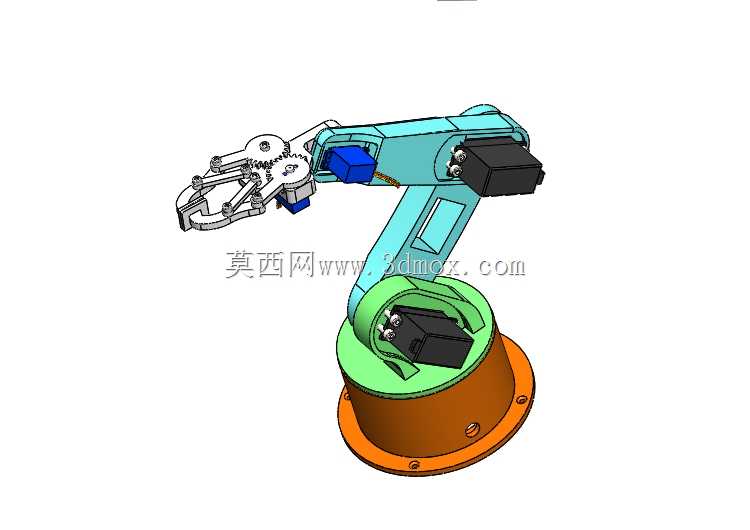

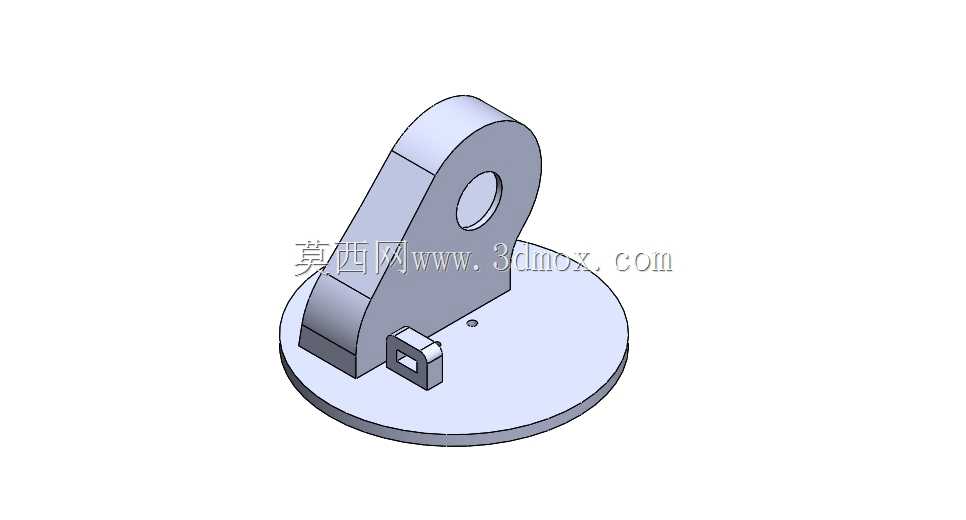

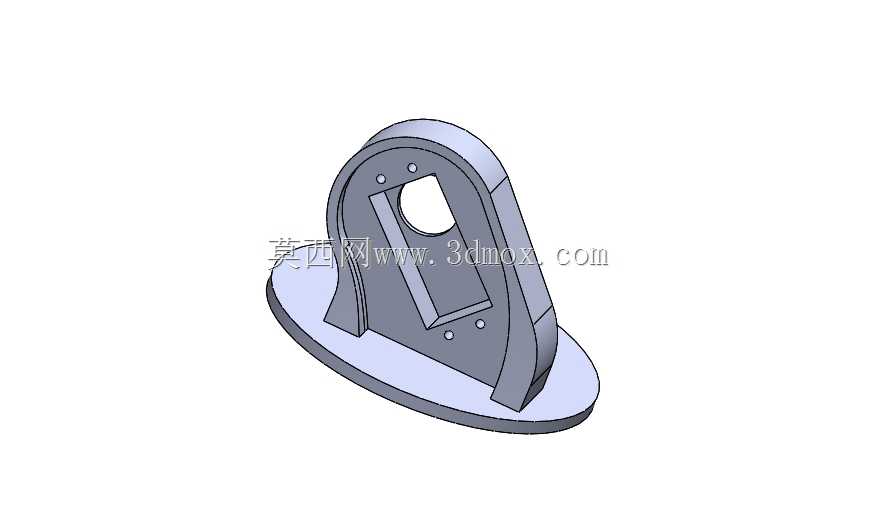

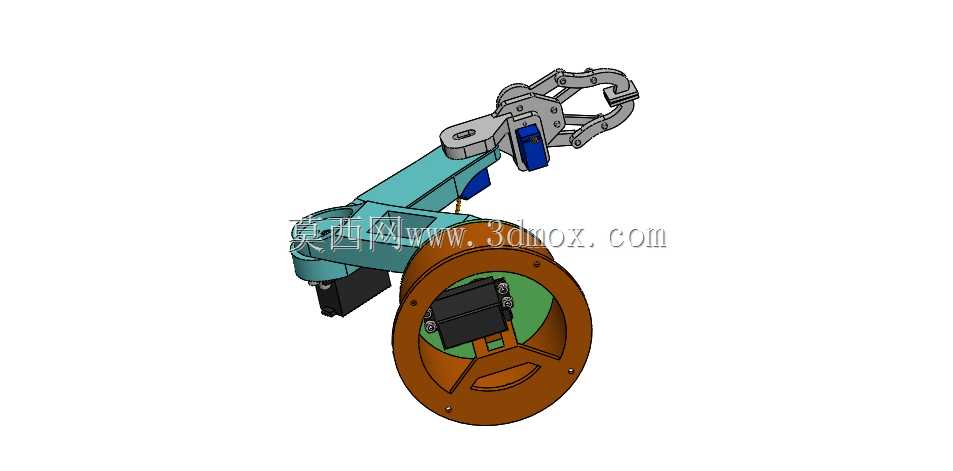

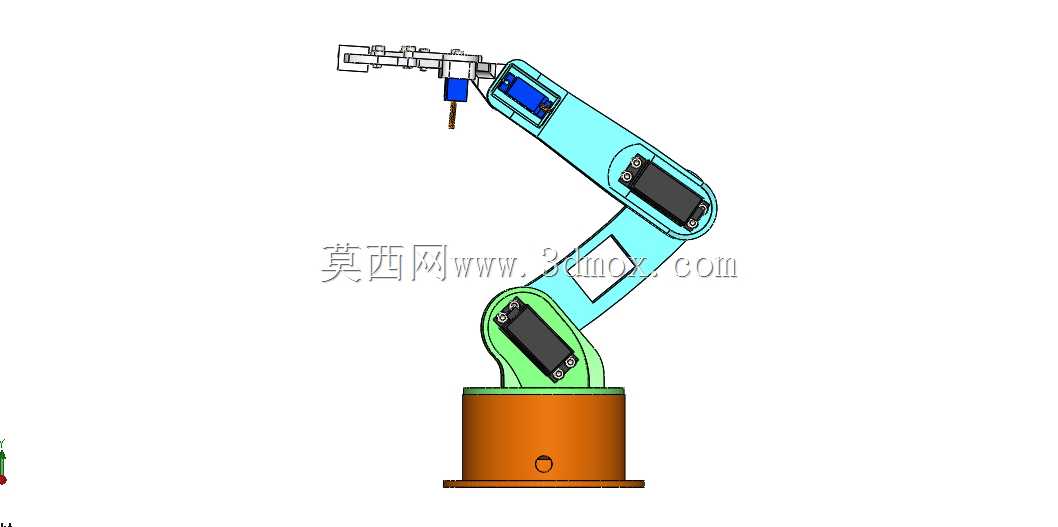

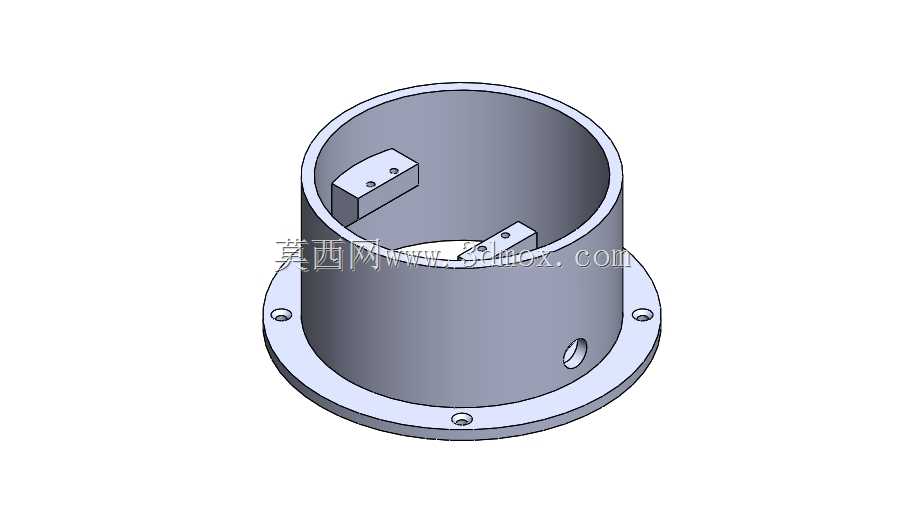

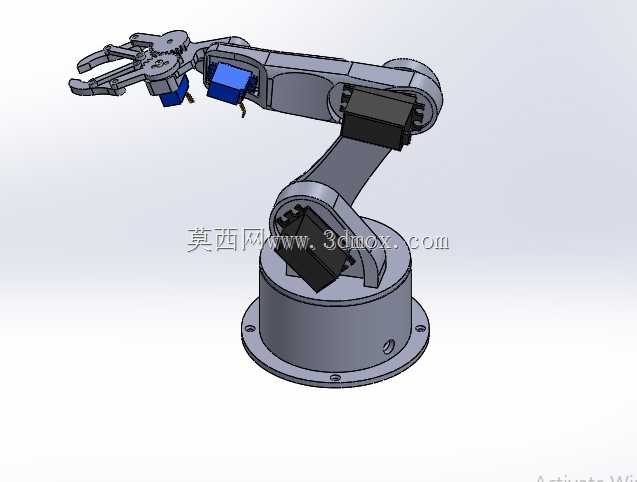

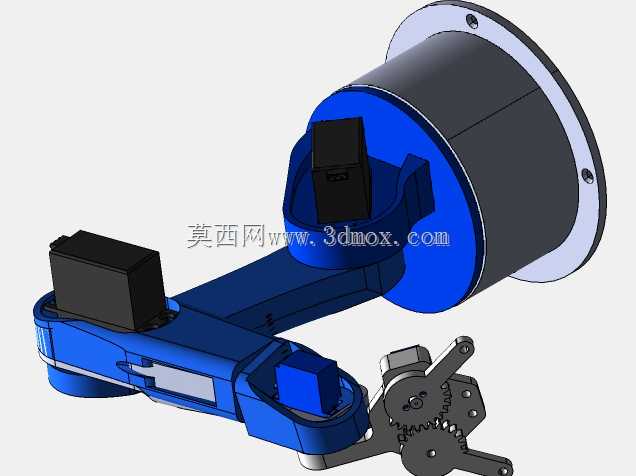

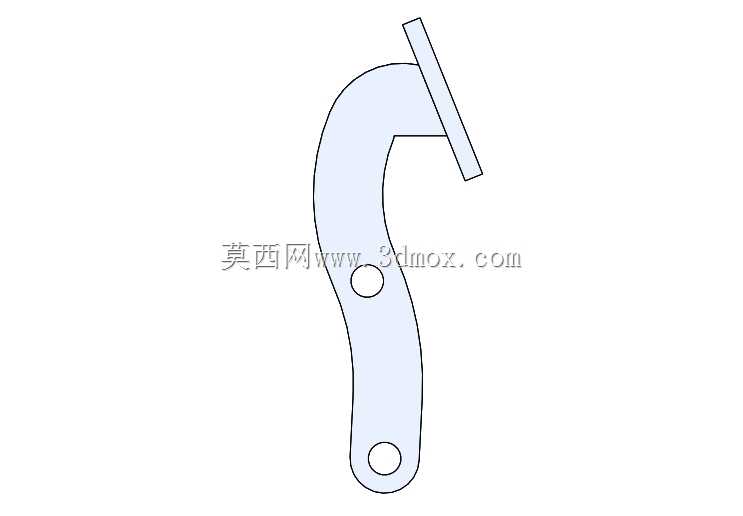

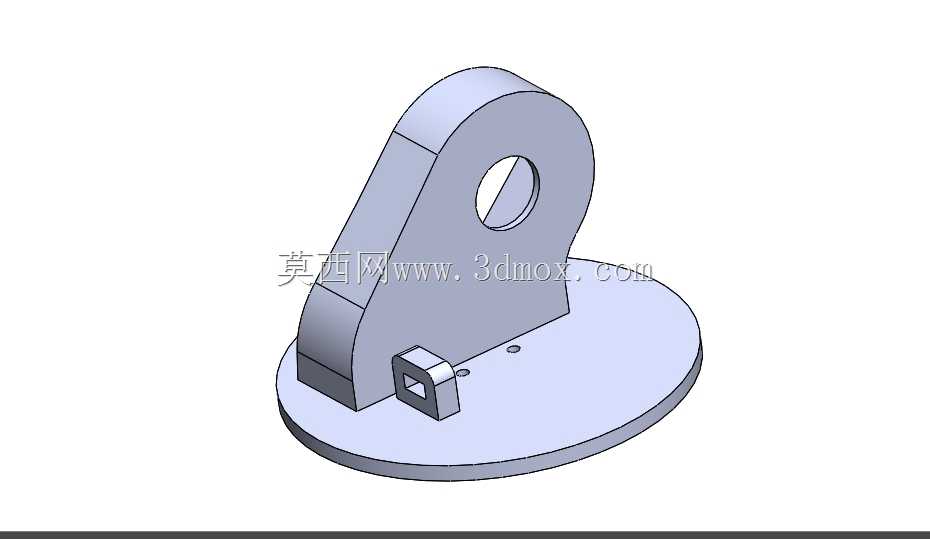

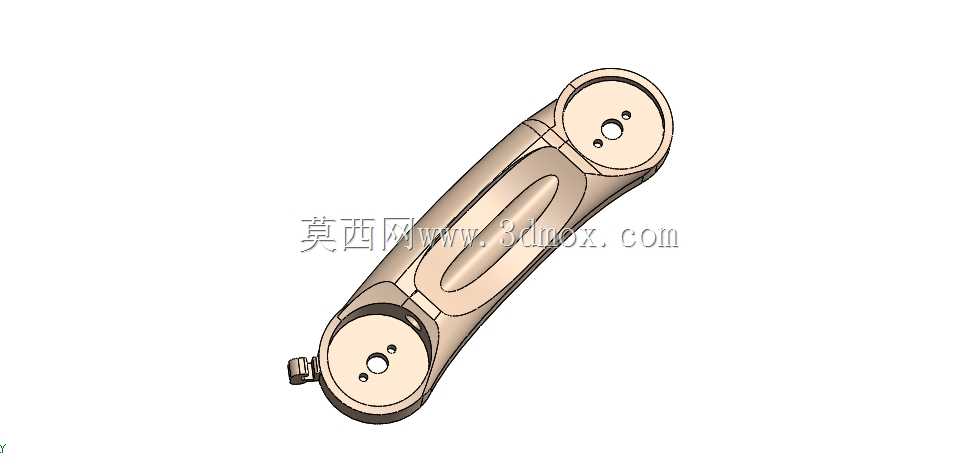

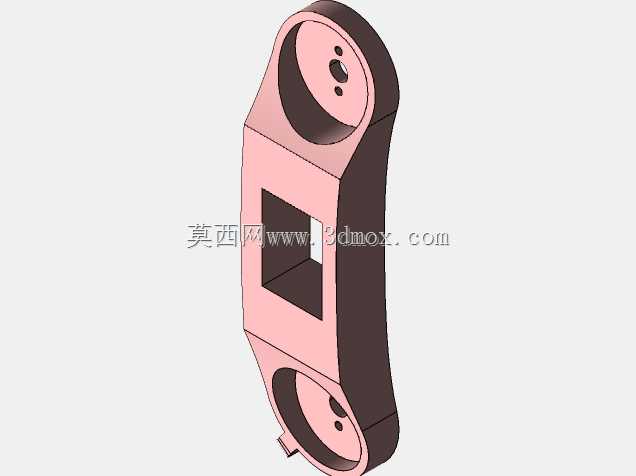

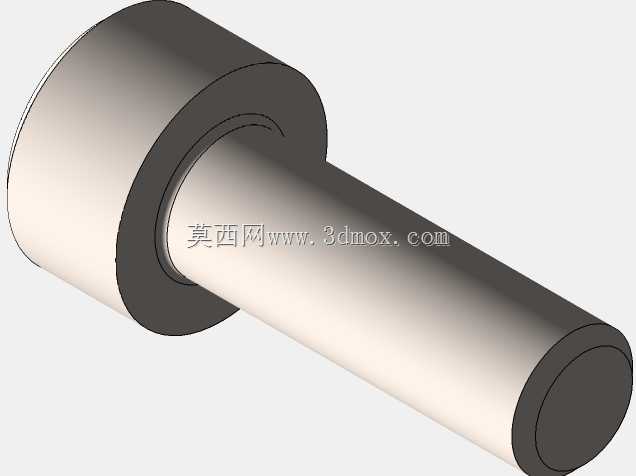

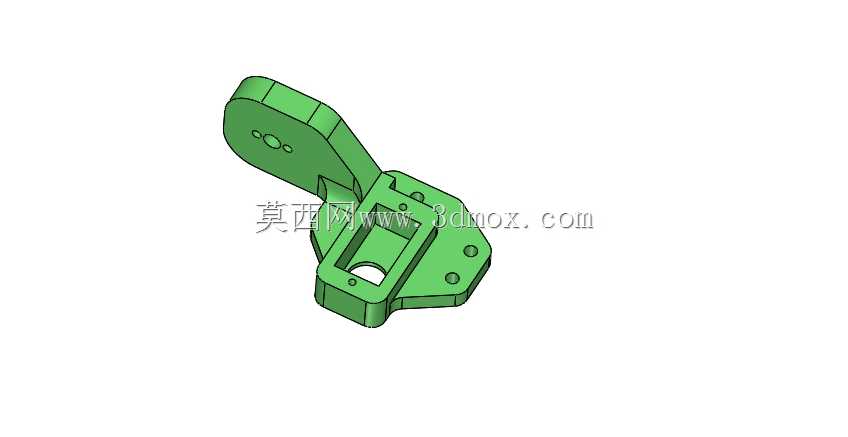

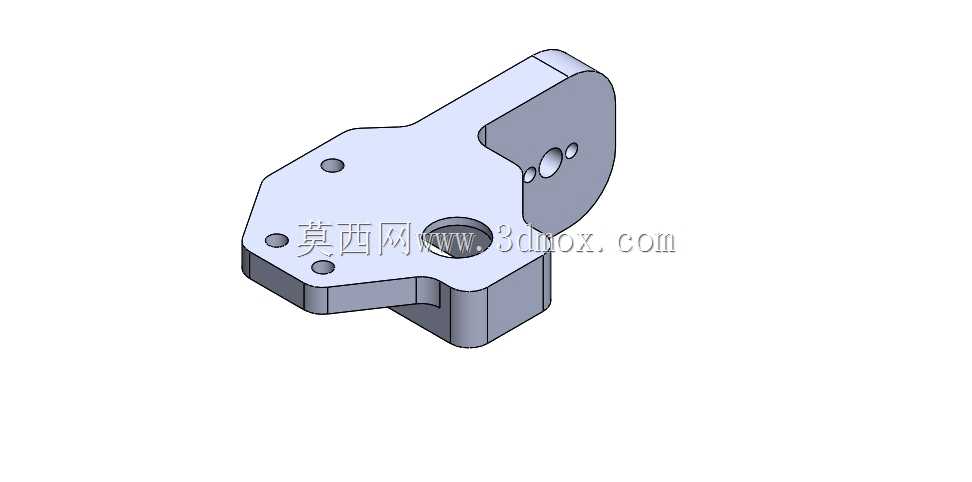

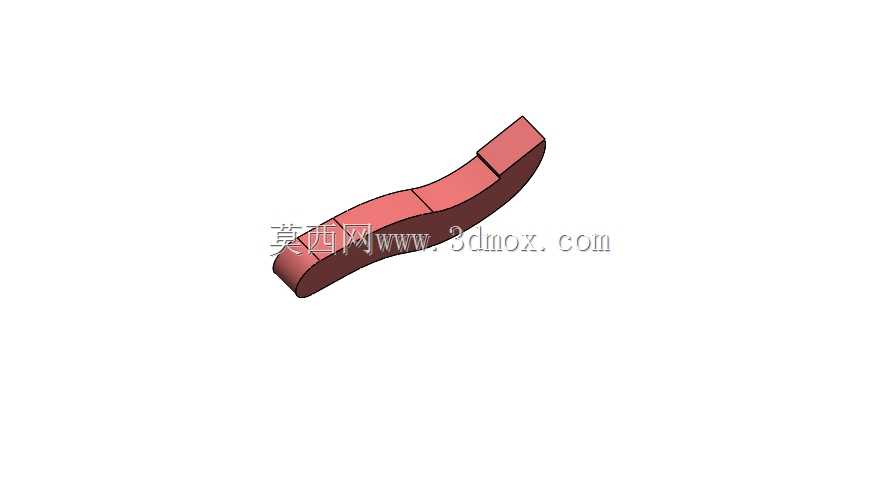

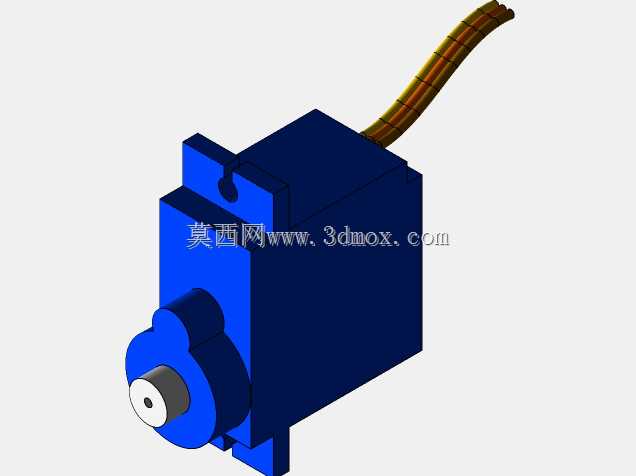

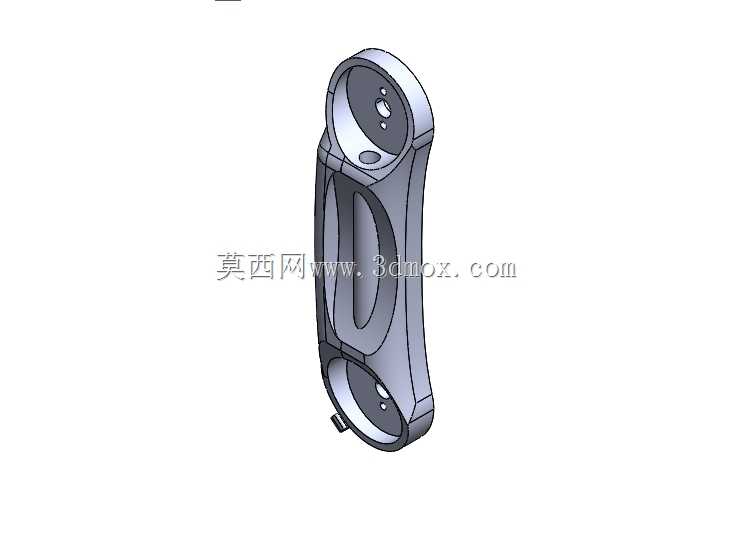

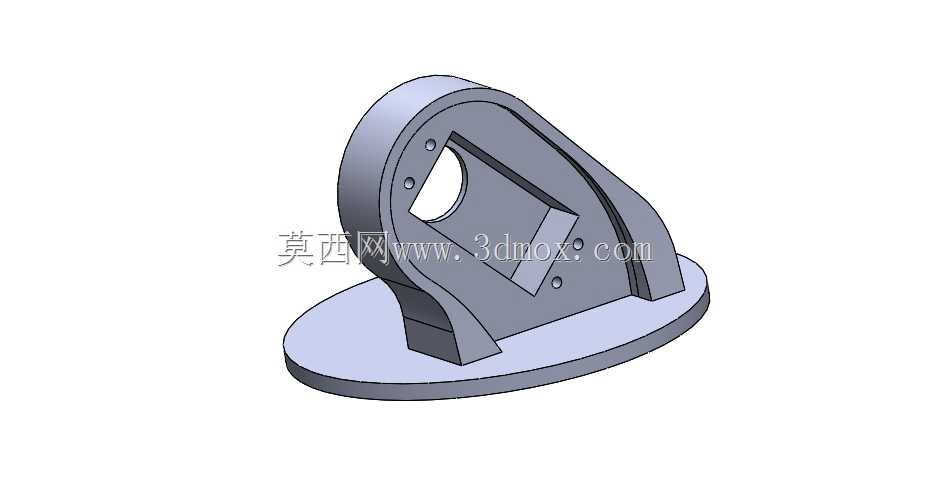

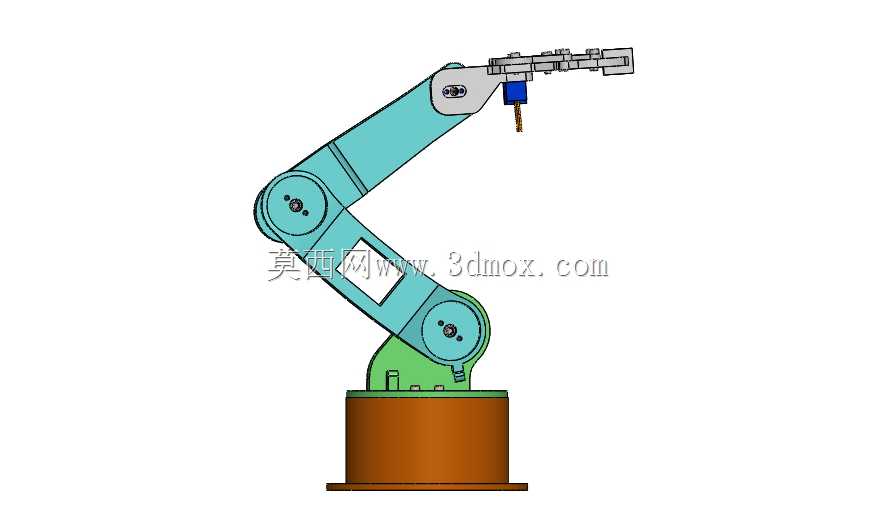

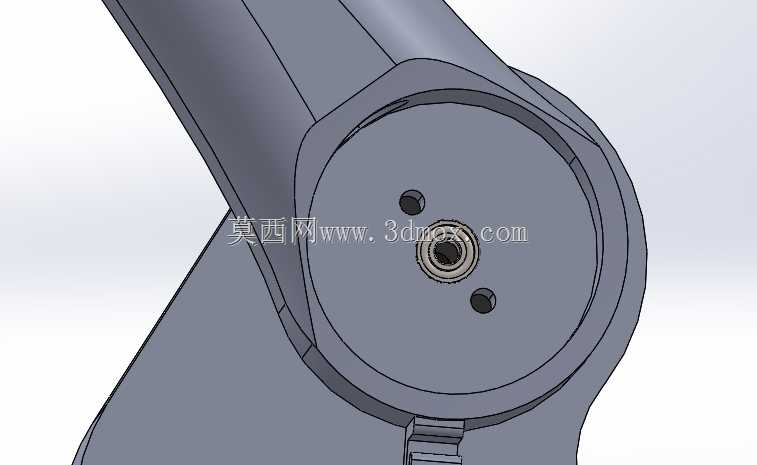

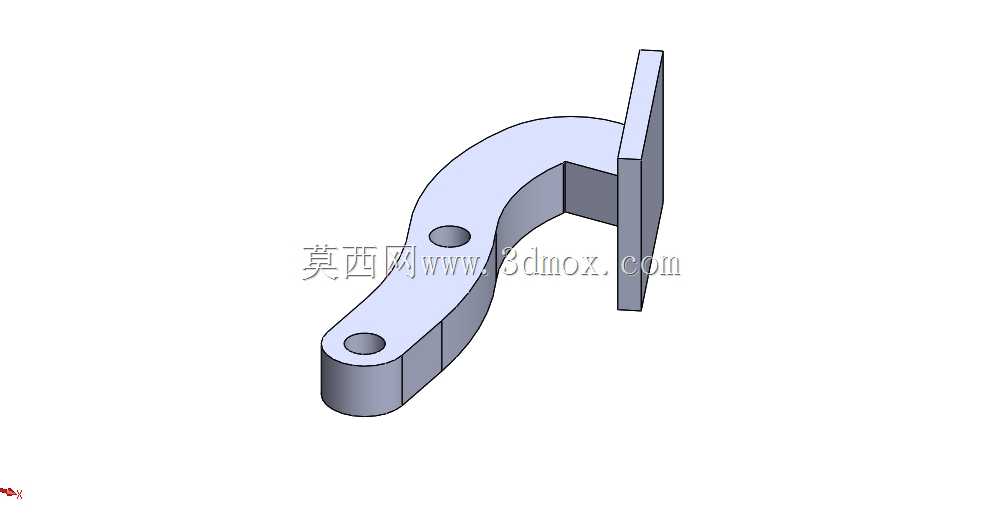

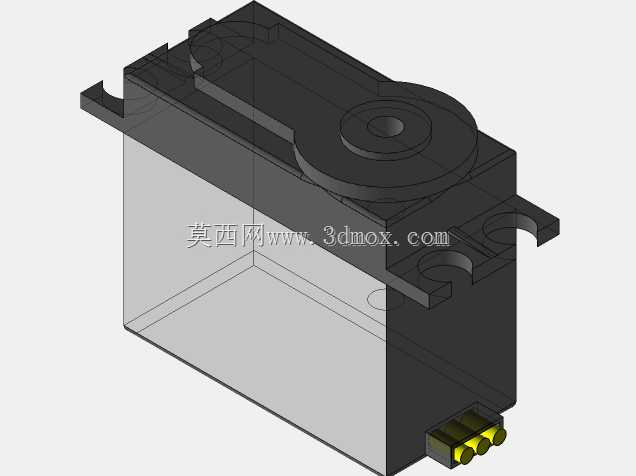

这套多关节机械臂结构面向中小负载的工位自动化作业场景,可布置在机加工产线上下料、工位间工件转运、轻型装配以及规则零件拾取摆放环节,替代人工完成重复性的搬运动作。整机采用立式回转底座加多段串联臂体的布局,底部圆柱形基座内置回转支承与驱动安装位,基座法兰盘预留环形安装孔,可直接固定在钢制工作台或者生产线工位支架上,安装时需保证底座法兰贴合面的平面度,避免臂体回转过程中出现径向偏载。底座上方的腰关节承担整臂水平方向回转动作,大臂与腰关节铰接处布置驱动组件与限位结构,控制大臂在竖直平面内的俯仰角度,小臂与大臂端部铰接,延伸作业覆盖半径,腕部关节衔接末端夹持器,可调整夹爪的作业朝向。末端执行器采用齿轮联动的双指夹持结构,

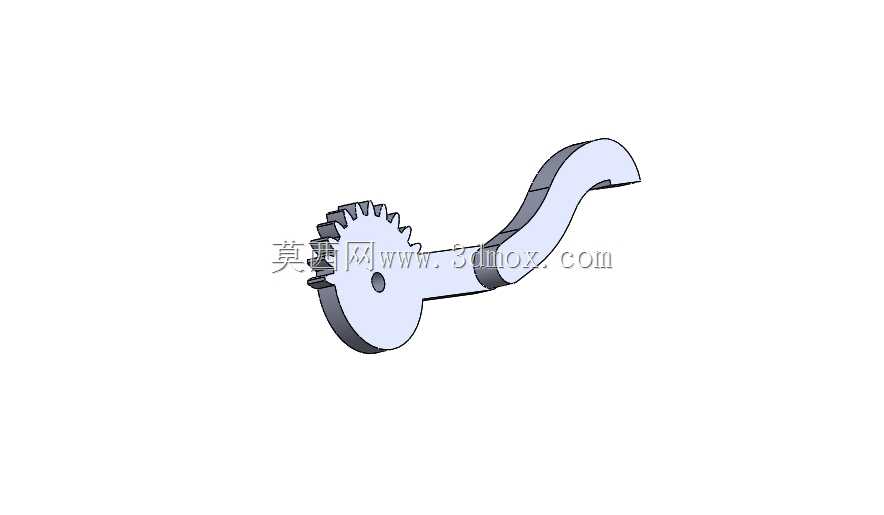

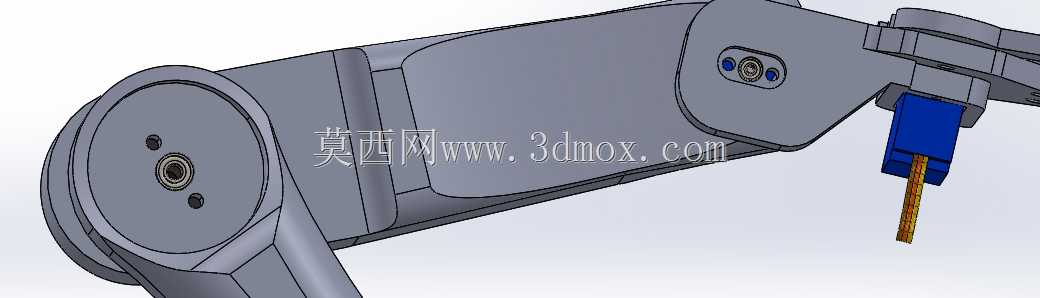

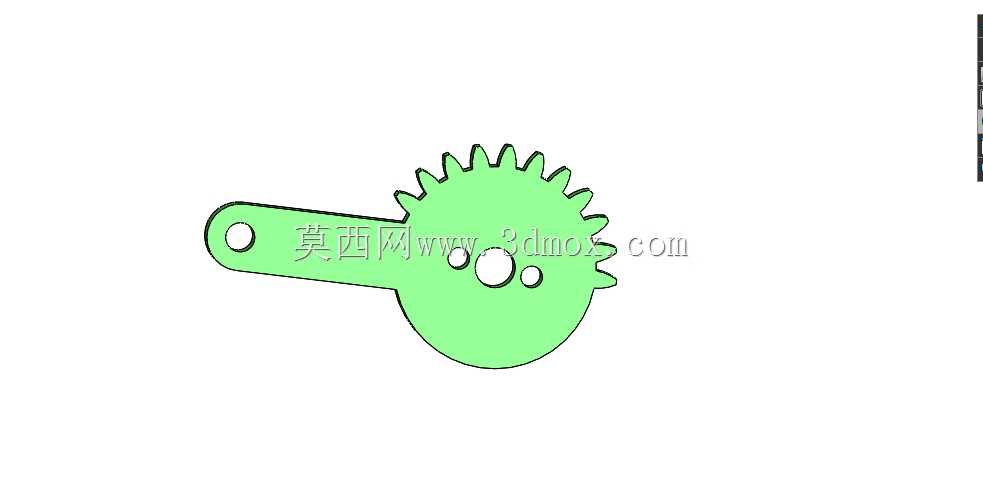

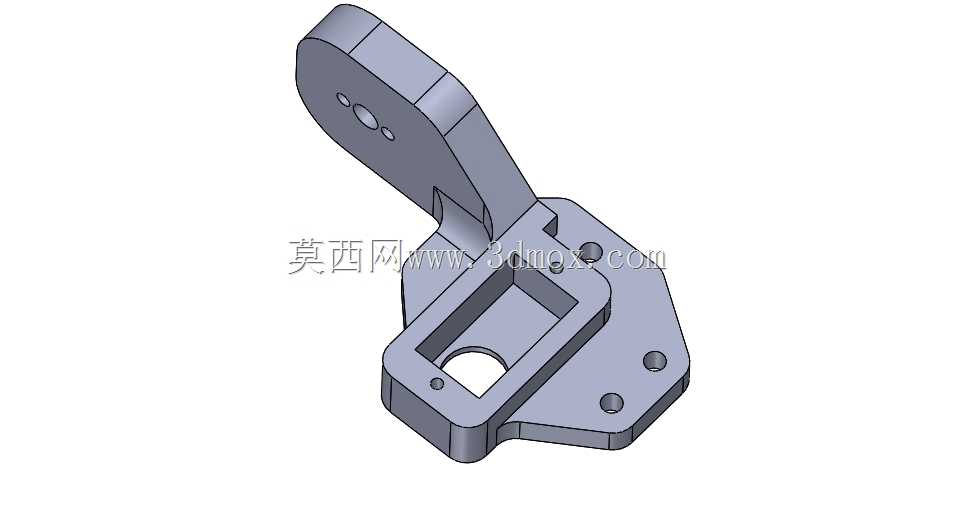

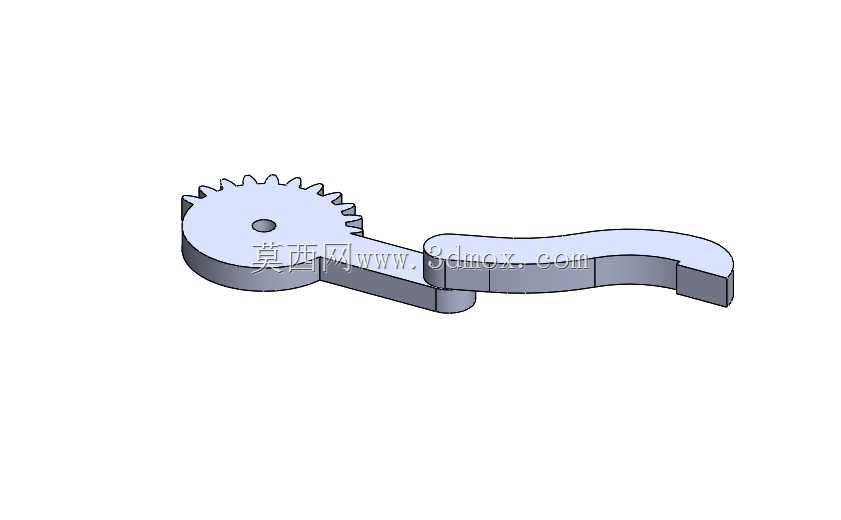

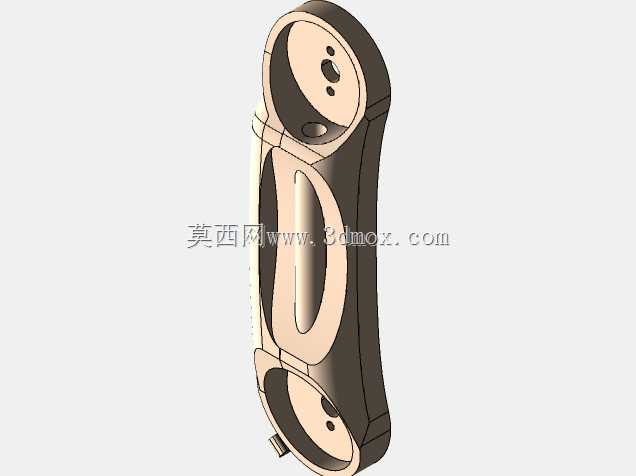

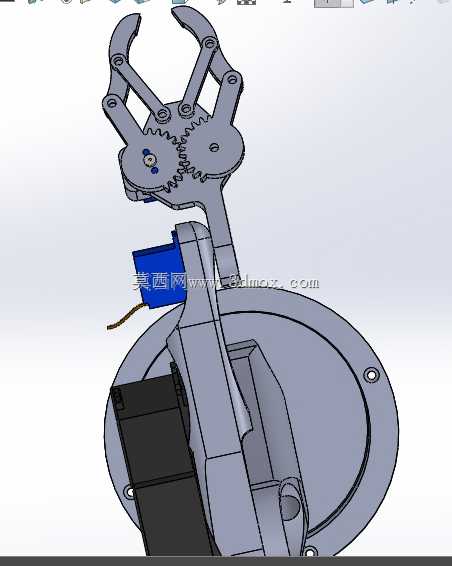

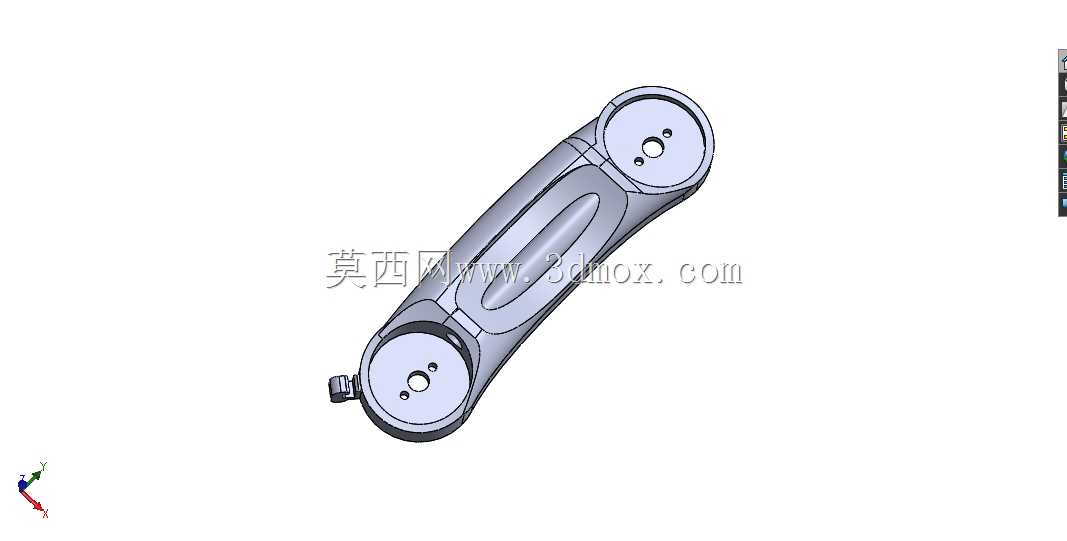

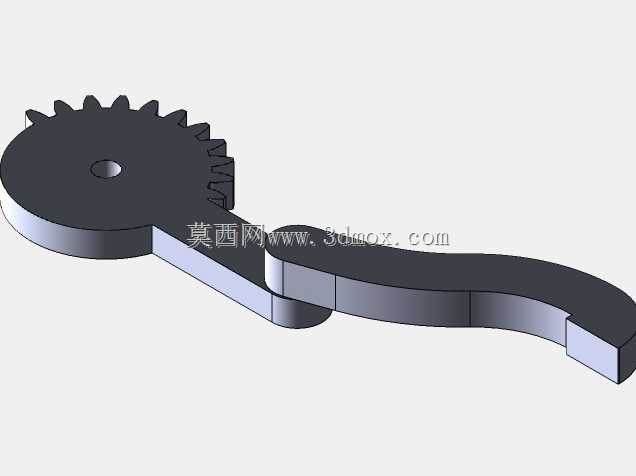

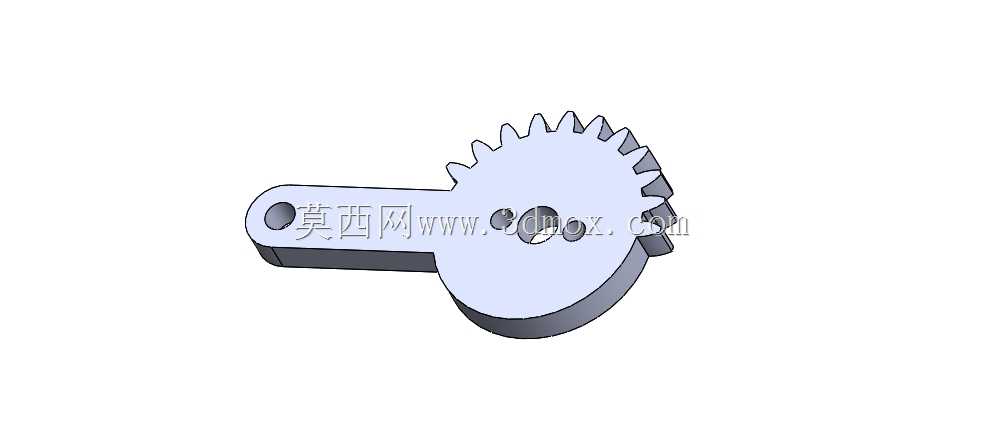

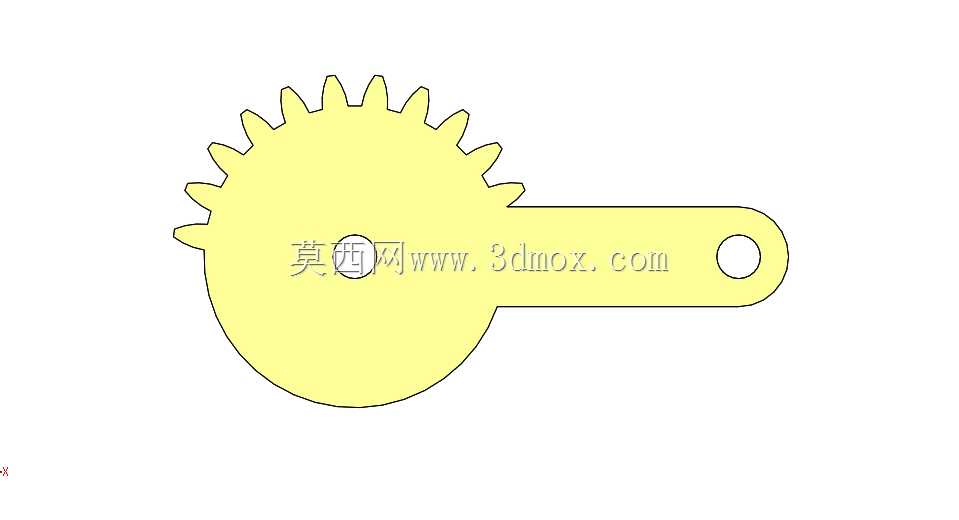

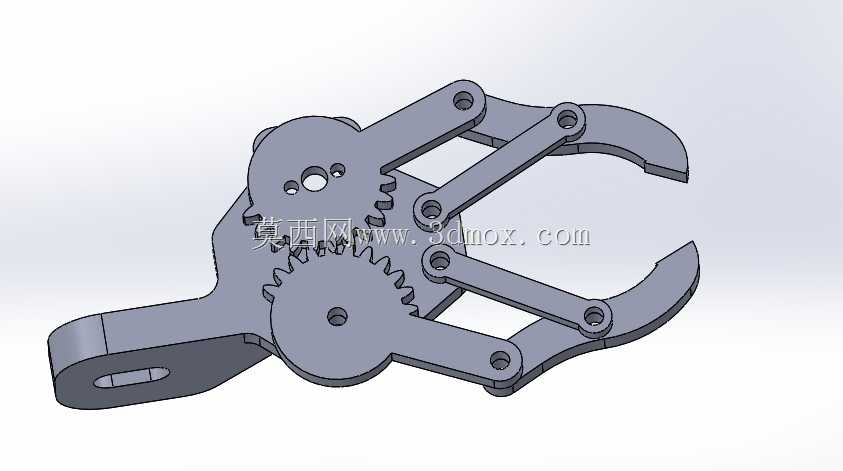

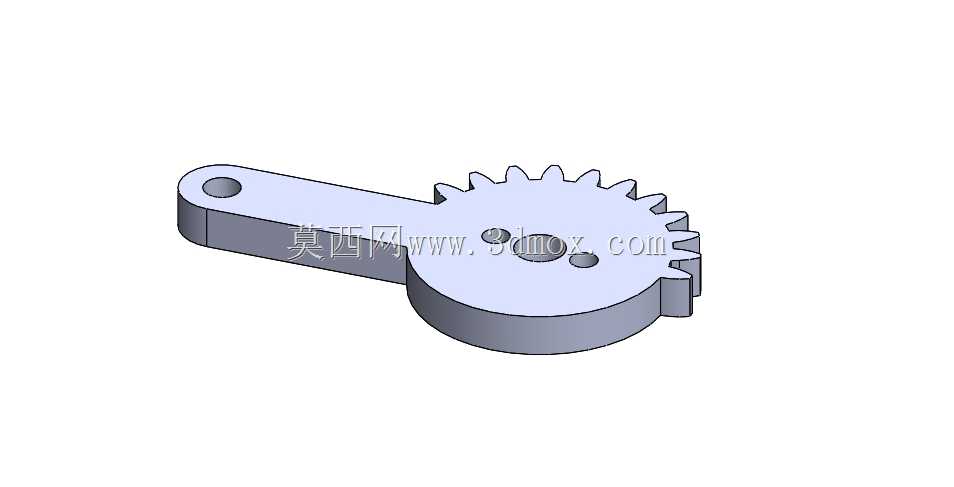

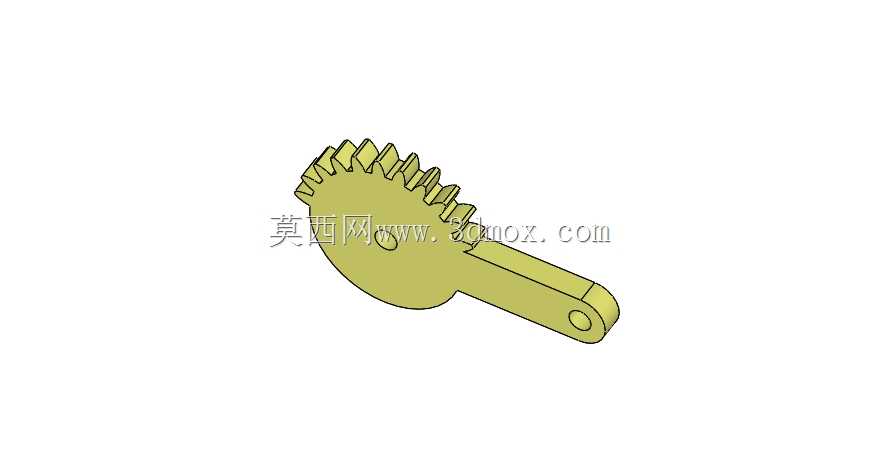

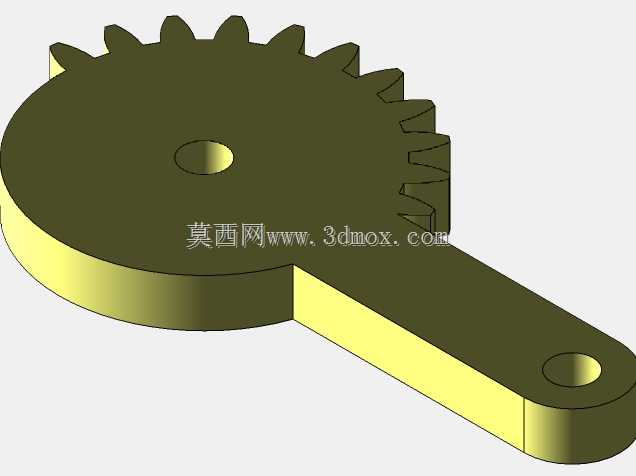

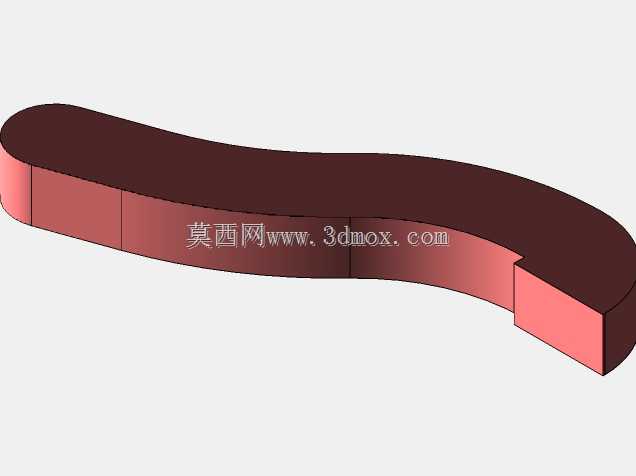

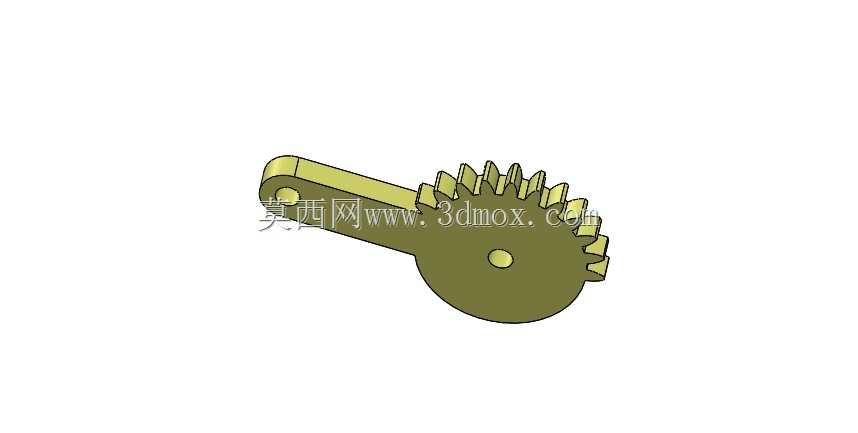

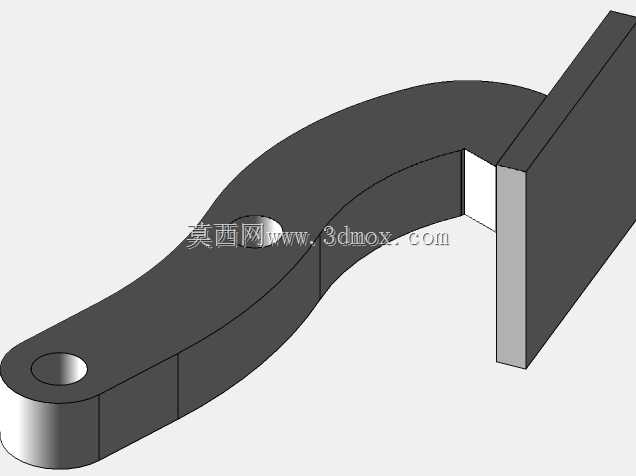

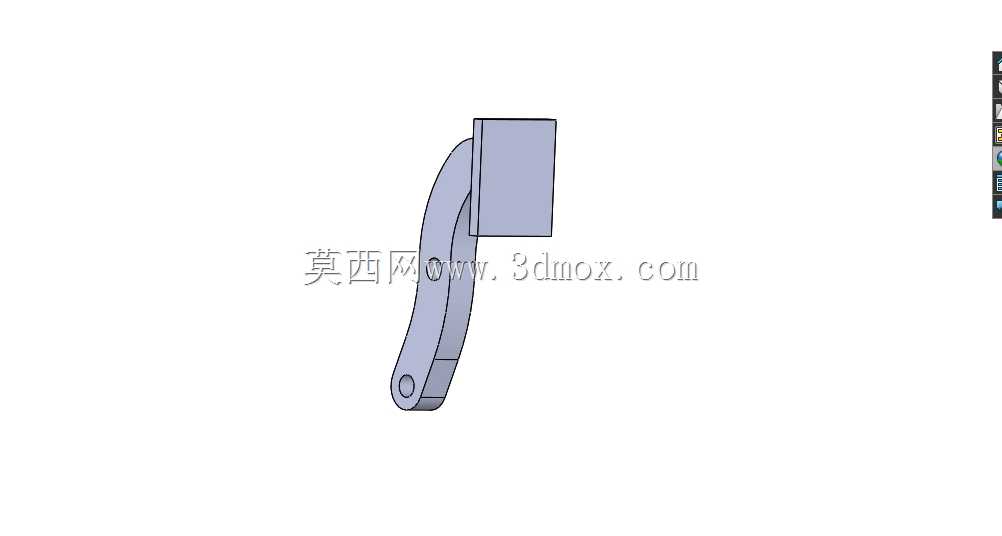

夹爪开合动作通过齿轮啮合保证两侧指体同步运动,夹持不同尺寸的规则工件时两侧夹持力均匀分布,不会出现单侧偏夹导致工件脱落的问题,夹指接触面可根据工件材质更换软垫或者硬质定位块,适配金属毛坯、塑料件等不同被抓取对象。设计过程中优先校核各关节的运动干涉边界,在三维装配环境下模拟臂体全行程动作,确认大臂俯仰、小臂摆动、腕部旋转以及夹爪开合的所有姿态下,零部件之间不存在碰撞卡滞,同时预留驱动元件、传动件的安装与维护空间,底座、臂体、关节铰接座的壁厚按照承载工况做梯度设置,受力集中的铰接位置增设加强筋,在控制整体重量的前提下保证结构刚性。臂体的作业覆盖范围由各段臂长与关节转角共同决定,现场布置时需要在底座周边预留足够的安全回转空间,
避免臂体伸展过程中与周边工位护栏、输送设备发生干涉,各关节的限位结构可根据实际工位的作业行程调整限位位置,将臂体动作范围约束在安全作业区间内。整套结构的传动路径清晰,铰接位置的同轴度、配合公差都在建模阶段做了匹配设定,既可以作为自动化工位的机器人本体结构参考,也能用于机械原理教学、关节臂方案验证,帮助结构设计人员梳理多关节串联装备的布局逻辑与载荷传递路径。
