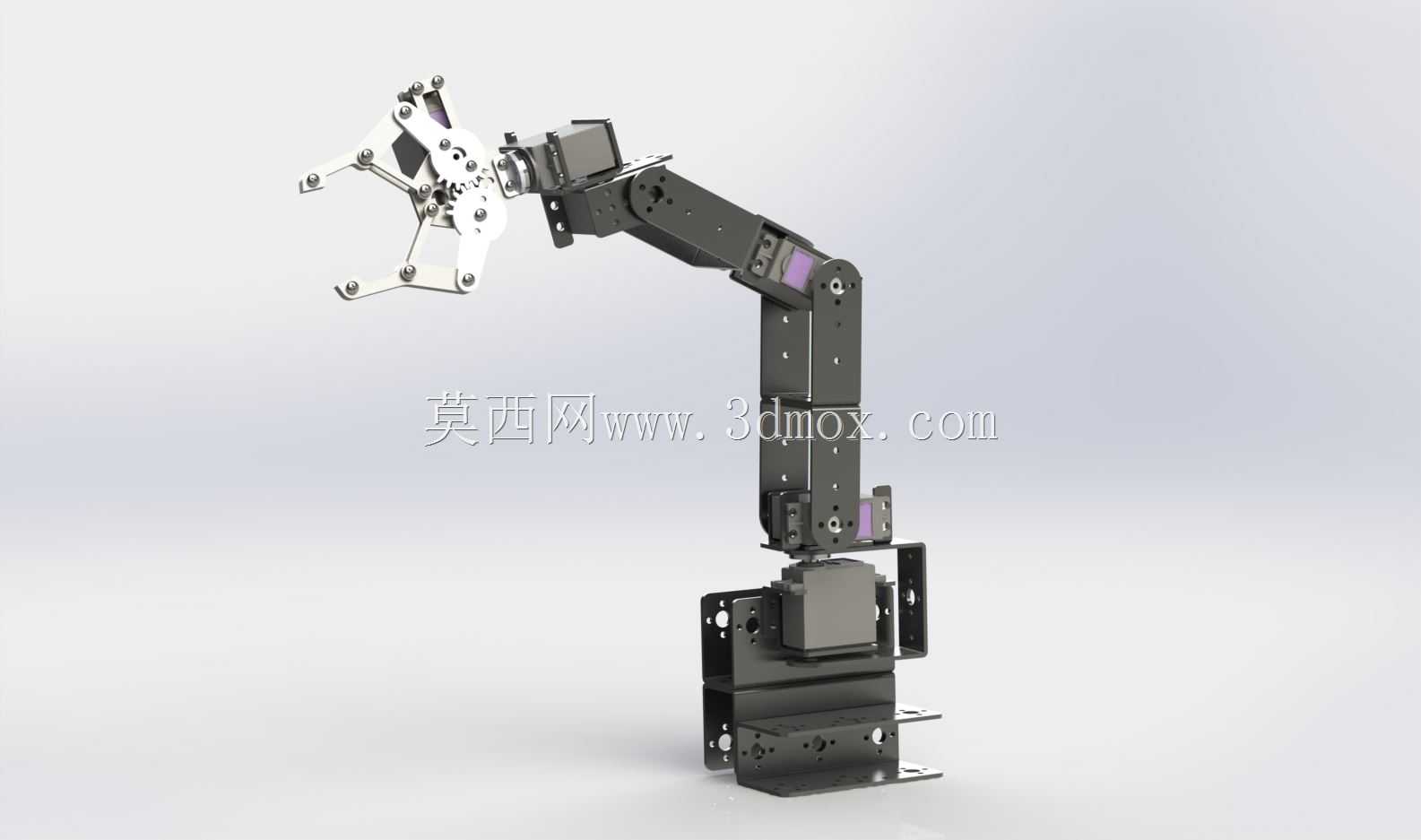

六轴伺服多关节机械臂结构设计

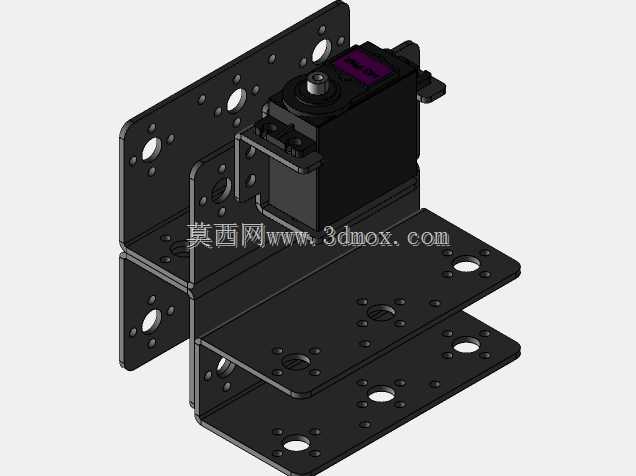

　　这套六自由度伺服机械臂面向小型自动化工作站、教学实验平台以及轻载搬运抓取场景，整体采用串联关节式布局，从底部回转座到末端夹持器共设置六个可动关节，能够在有限工作空间内完成位姿解耦调整。底座部分以平板式安装面为边界，预留多处螺栓固定孔，适合直接固定在实验台、铝型材框架或小型设备机架上；安装时需要关注底座下方驱动元件和接线空间，避免与台面支撑件发生干涉。

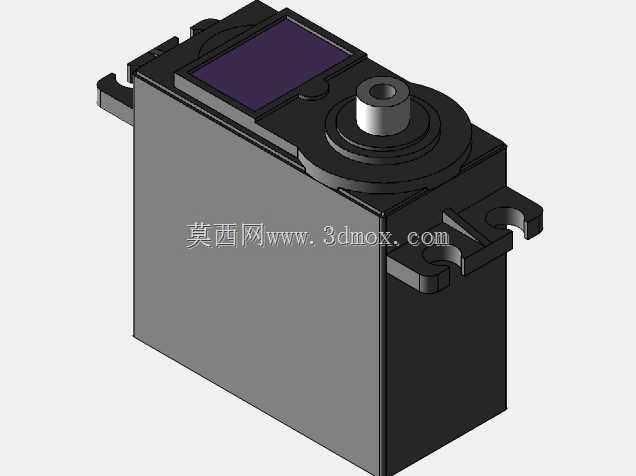

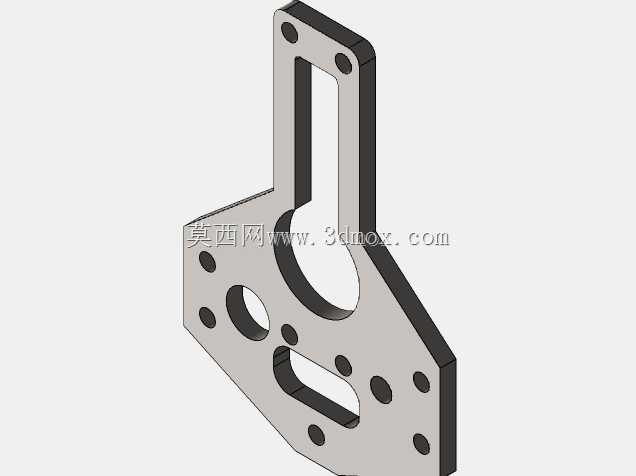

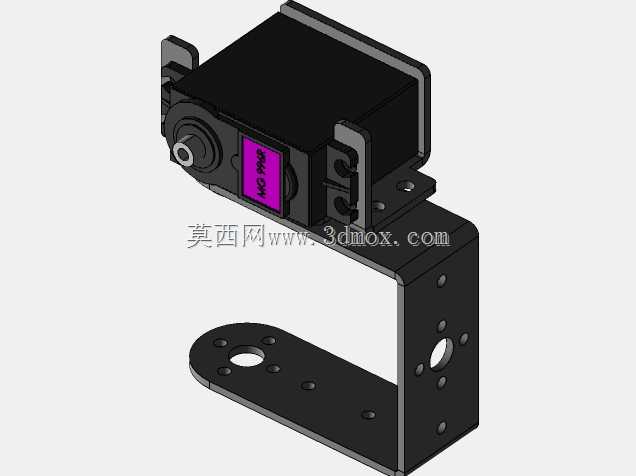

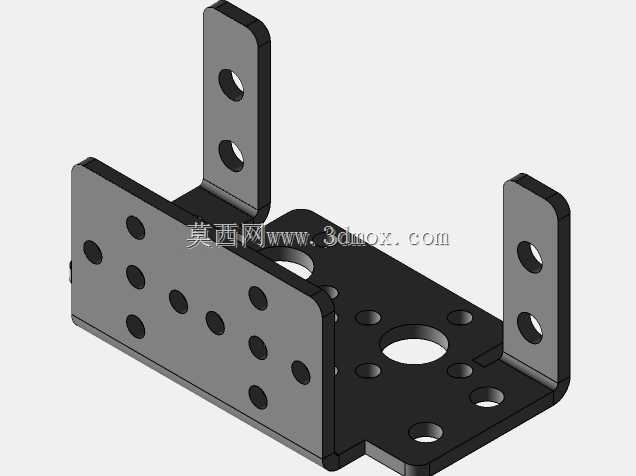

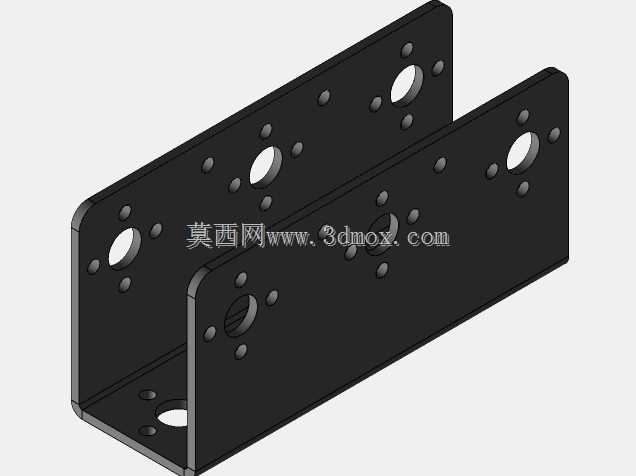

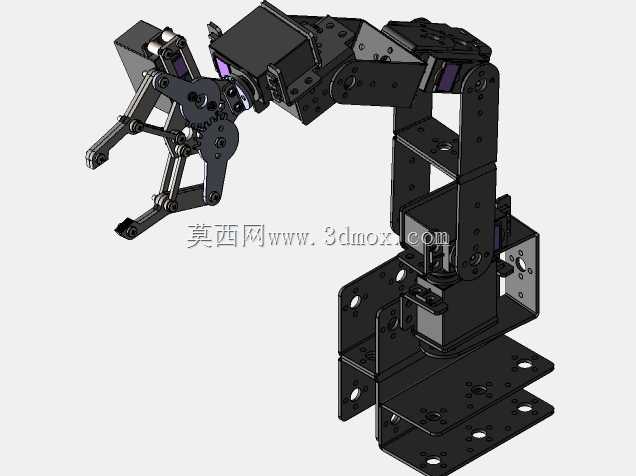

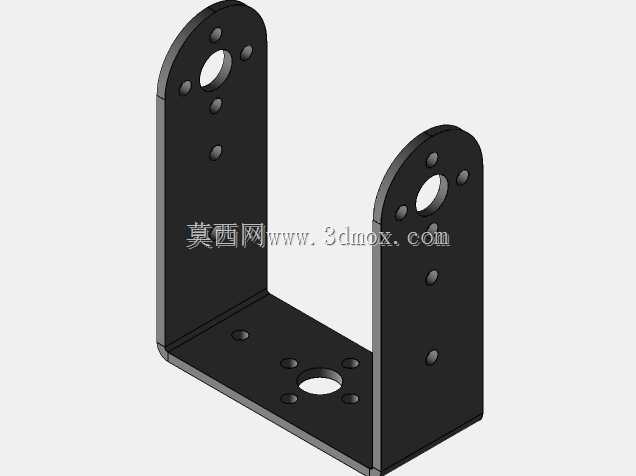

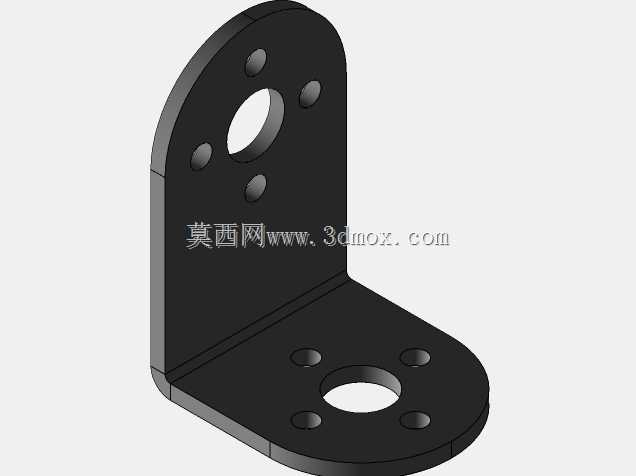

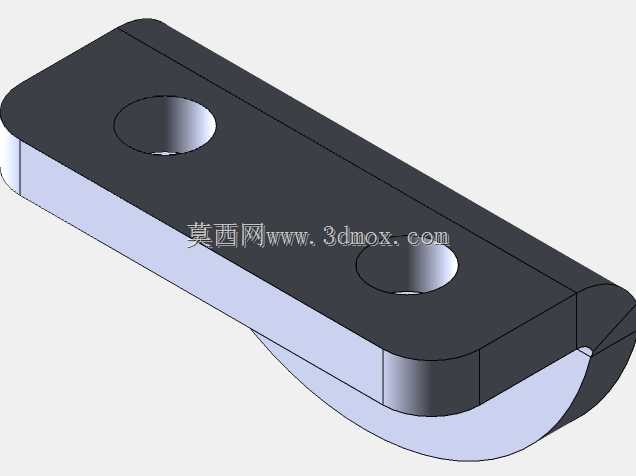

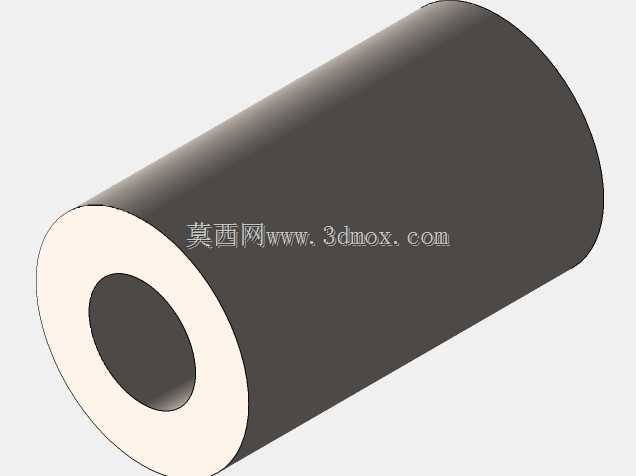

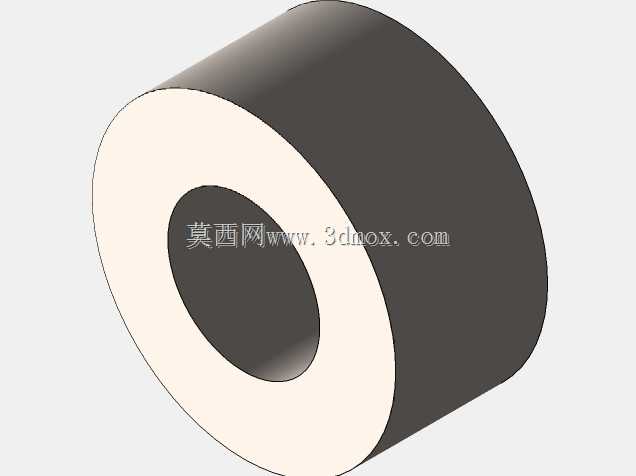

　　臂体结构由肩座、大臂、肘部、小臂、腕部和末端夹爪组成，各段外形以折弯板件、块状支座和侧板拼接为主，既便于控制整机重量，也能为伺服舵机、联轴器、紧固件和线缆提供安装位置。关节处采用左右侧板夹持驱动单元的方式，转轴区域通过同轴孔位和支撑件保持刚性，运动过程中侧板可承受弯矩，减少悬臂段晃动。大臂与小臂长度比例偏向桌面级作业半径，适合在近距离范围内完成抓取、移载、分拣和示教演示；腕部串联多个旋转关节，使末端夹爪在到达目标点后仍可调整俯仰、偏转和朝向。

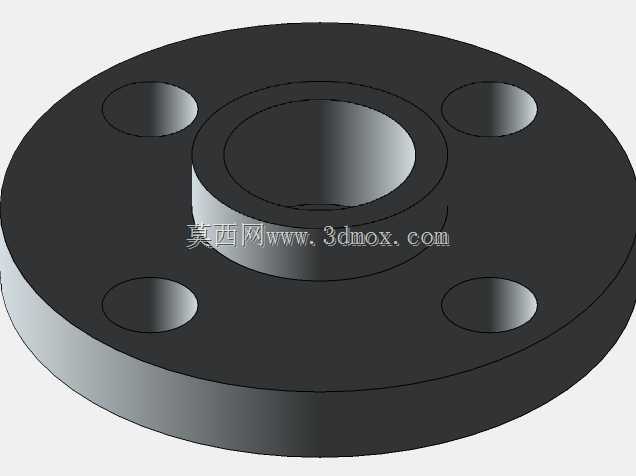

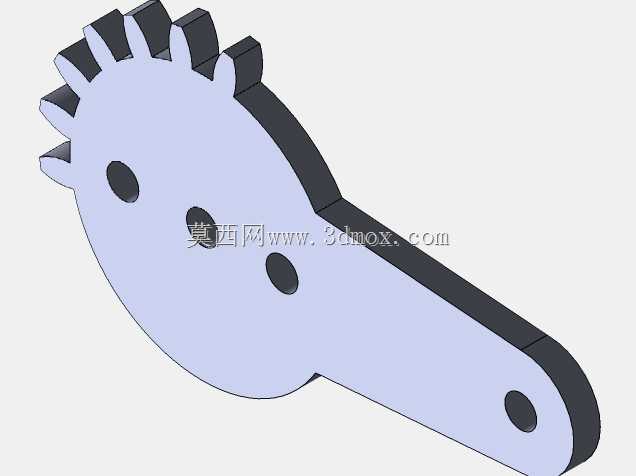

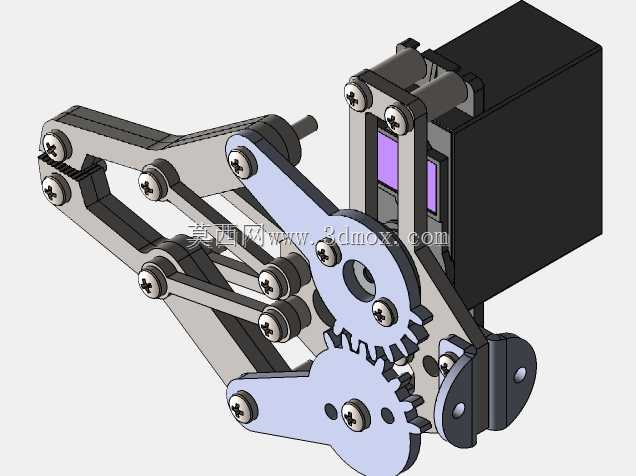

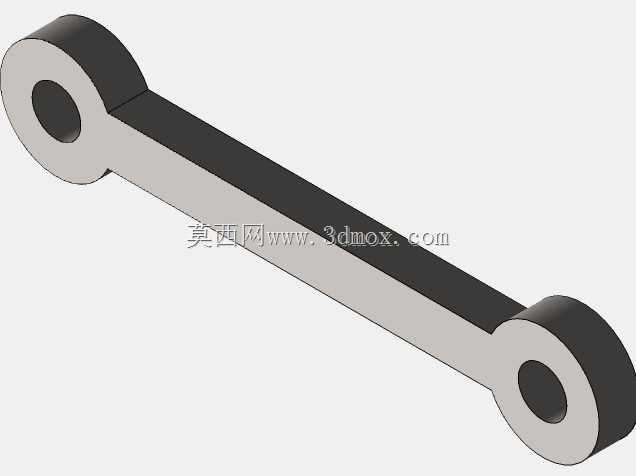

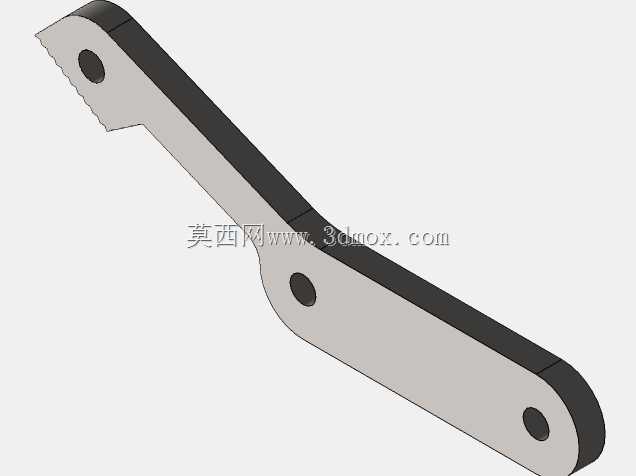

　　末端执行器为连杆式夹持结构，夹指呈对称布置，指端开设连接孔和抓取接触面，可通过舵机驱动连杆实现开合。该结构适合拾取规则块状零件、小型工件、实验样件或轻质物料，若更换夹指形式，也可扩展为吸盘、快换工具或检测探头安装位。夹爪与腕部之间保留法兰式连接边界，便于在三维设计中替换不同末端执行器。

　　建模时需要重点核对各关节的旋转范围和相邻零件间隙。肩部承担整机较大力矩，支座宽度、螺钉规格和驱动件安装面应优先保证；肘部位于大小臂过渡区，线缆走向若沿臂体外侧布置，需要在极限弯折位置预留弯曲半径；腕部空间紧凑，驱动件、紧固件和夹爪连杆之间容易出现干涉，应在装配环境中逐姿态检查。整机外形呈直立折臂形态，收纳状态下小臂可向上折起，降低占地长度；展开状态则向前形成工作半径。

　　从工程应用看，该机械臂更强调轻载、低速、高灵活性的桌面自动化用途，可用于机器人运动学验证、伺服控制调试、抓取路径规划以及小型生产线上下料方案演示。结构设计上没有采用复杂铸造壳体，而是以易加工板件和标准紧固件组合，降低样机制作难度，也方便后续根据负载需求更换关节驱动、加宽侧板或增加加强筋。
