两万升成品油罐式运输半挂车结构

　　该模型呈现的是一台面向成品油及精炼液体公路转运场景的罐式运输半挂车，核心承载部件为卧式金属罐体，额定容积约20000升。罐体采用圆筒形承压壳体结构，两端配置椭圆形封头，这种轮廓在相同壁厚条件下能够获得较好的环向应力分布，也有利于液体在装卸和行驶过程中形成稳定流态。筒身外部布置多道加强环带，用于提升罐体在充液、颠簸、制动及转弯工况下的刚度，减少局部凹陷和焊缝疲劳风险。

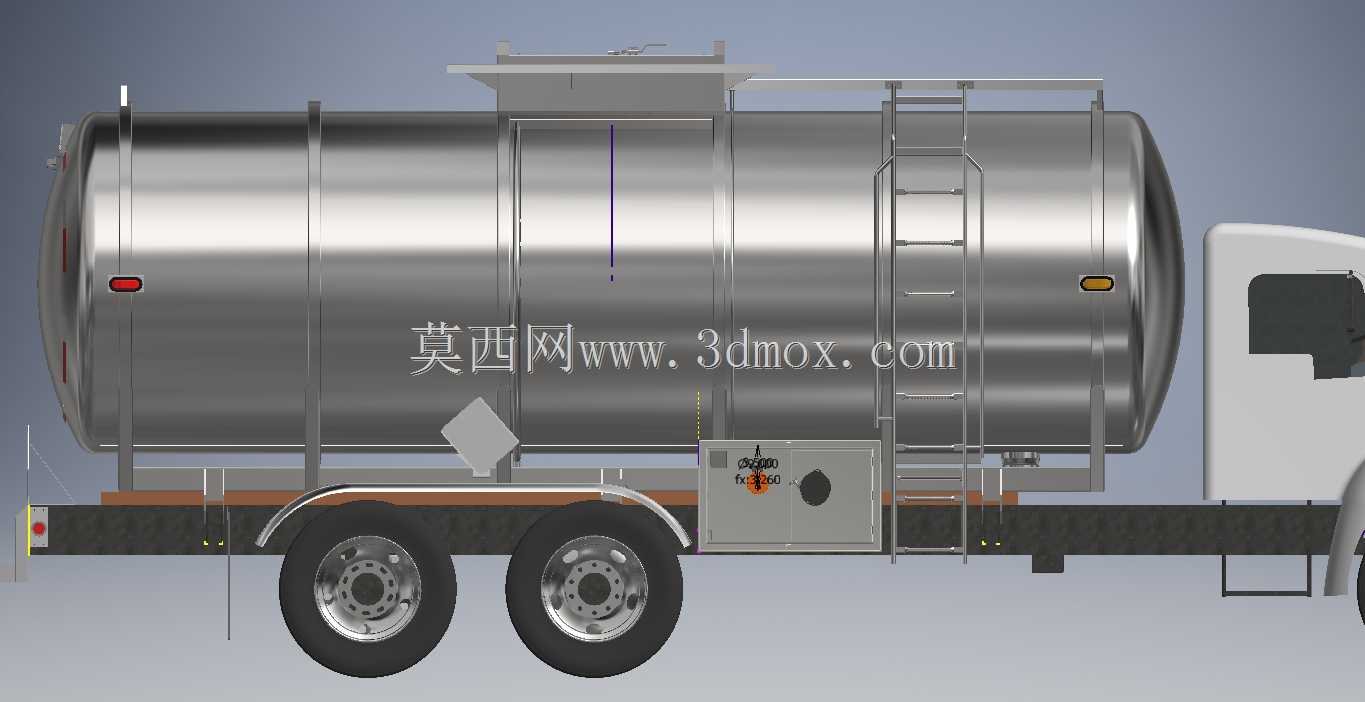

　　罐体顶部设置操作平台、防滑走台、护栏及人孔检修区域，便于人员进行开盖检查、取样、维护和装卸作业。侧面配置爬梯，梯步与罐体支架之间保留明确的安装间隙，既满足人员上下通道需求，也避免与管路、阀门和车架发生干涉。罐顶平台围绕人孔和附件区域展开，边缘支撑与罐壁通过支座连接，建模时需要重点控制平台梁、垫板和罐体曲面之间的贴合关系。

　　整车下部采用半挂车承载框架，罐体通过鞍座或托架与车架连接，载荷沿罐体纵向分散传递至牵引销和行走机构。模型中可见双轴轮胎总成、轮毂、板簧或悬挂相关支撑结构，以及侧向防护栏、管路附件和端部接口。车架纵梁、横梁与罐体支承件共同构成主要传力路径，设计时需兼顾满载液体静载、紧急制动纵向冲击、弯道侧向载荷以及吊装维修时的支撑边界。

　　从使用功能看，这类设备主要服务于炼油厂、油库、加油站及化工液体中转场站，适合在固定线路上完成中等批量精炼油品运输。罐体外形决定了车辆的高度、宽度和质心位置，20000升容量在保证运输效率的同时，也要求对整车轴荷、转弯半径和通过性进行校核。罐体中心线应尽量降低并与车架对称布置，以减小液体晃动对车辆稳定性的影响；筒身前后空间则留给装卸管路、阀门、泵组接口、静电接地及安全附件。

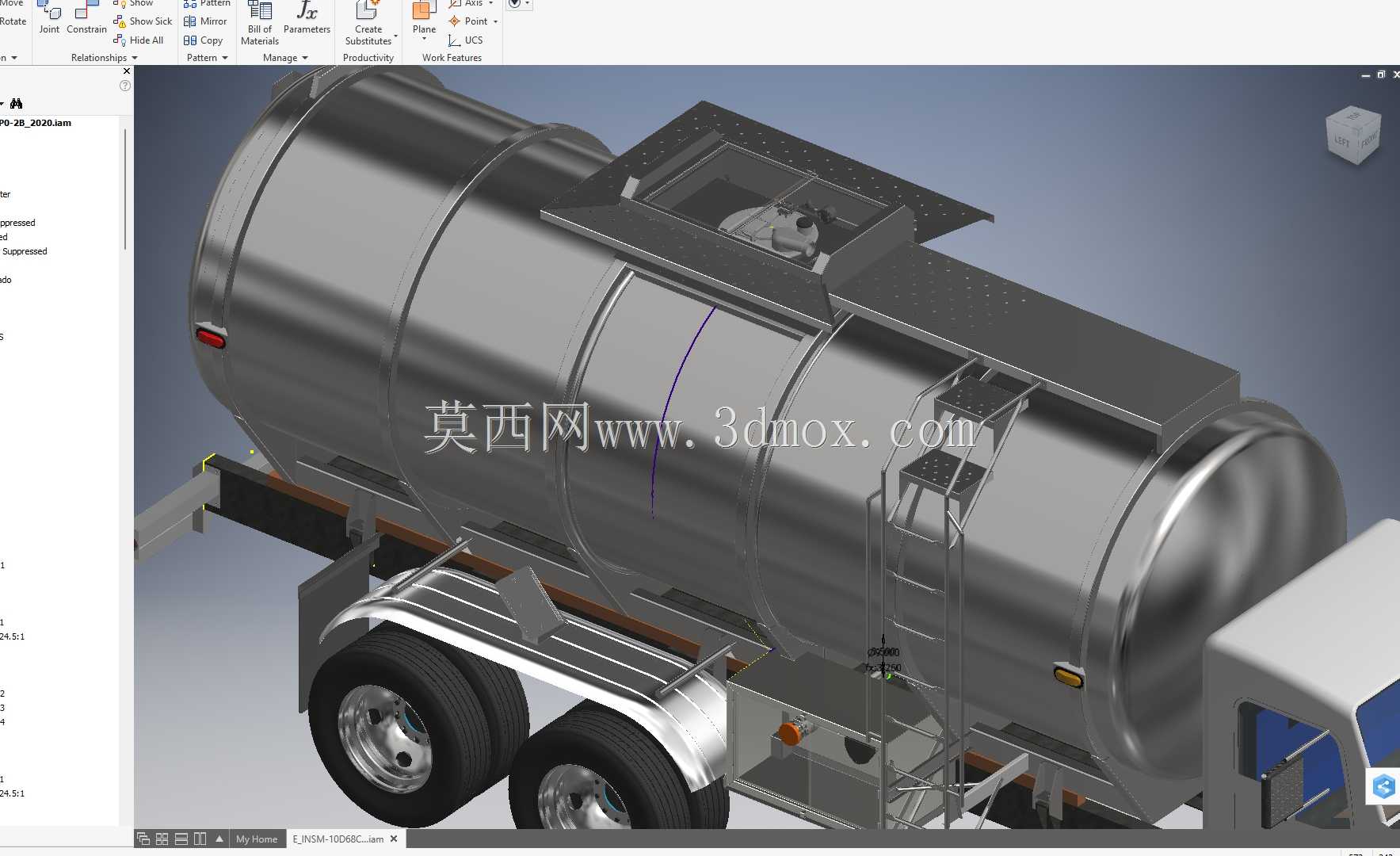

　　三维结构搭建时，可先以封头和筒节确定罐体主曲面，再沿轴向布置加强圈、支承鞍座和顶部平台。爬梯、护栏、走台板属于人员操作相关结构，需要按照实际可达路径排布；底盘部分则要保证轮胎跳动空间、挡泥区域、侧防护距离以及牵引连接区域不被罐体附件侵占。整体模型把罐体、车架、行走机构和操作附件集中表达，能够用于罐车结构方案评审、装配干涉检查、储运设备教学展示以及专用车辆设计参考。
