1.8米厢式单轴拖挂转运车结构设计

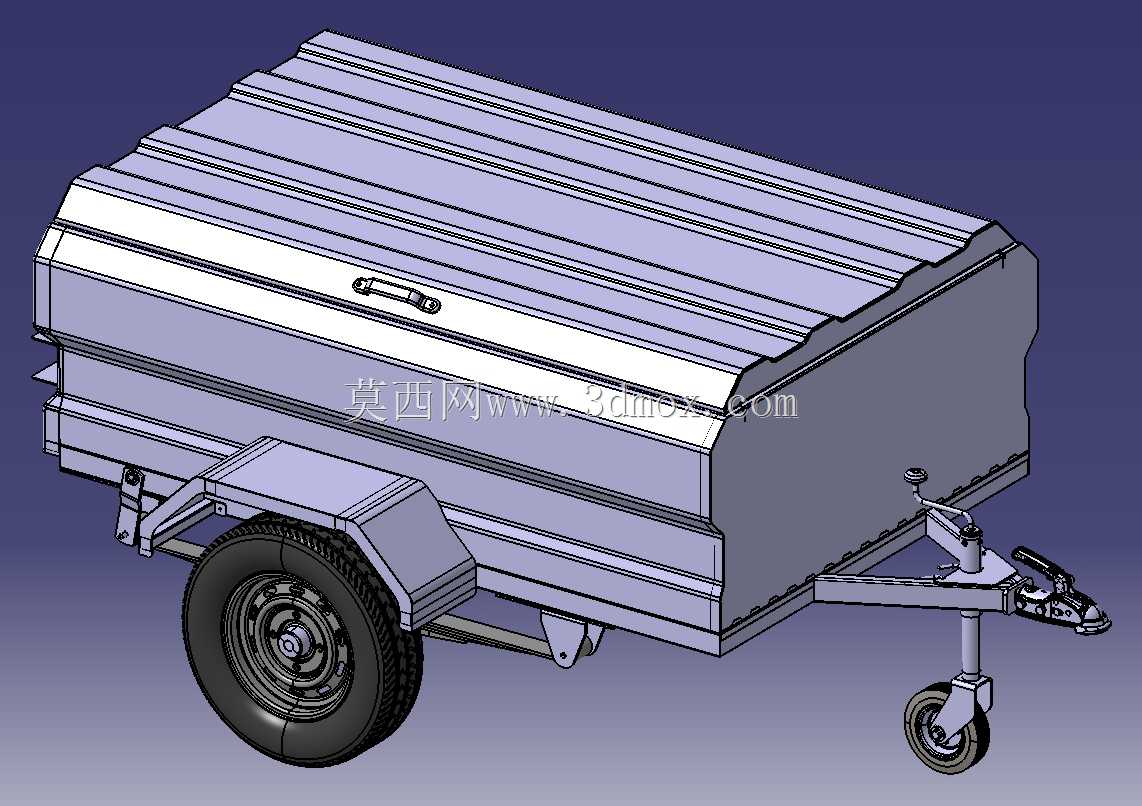

　　该套三维结构围绕小型单轴厢式拖车展开，主体长度按1.8米级使用边界搭建，适用于户外露营装备转运、小型机具短途拖运、市集物料配送以及摩托骑行后勤承载等场景。模型把货箱、行走轮组、牵引连接和支撑机构放在同一装配关系中处理，能够直观检查拖挂状态下的离地间隙、转弯干涉、轮胎跳动空间和箱体开合范围。

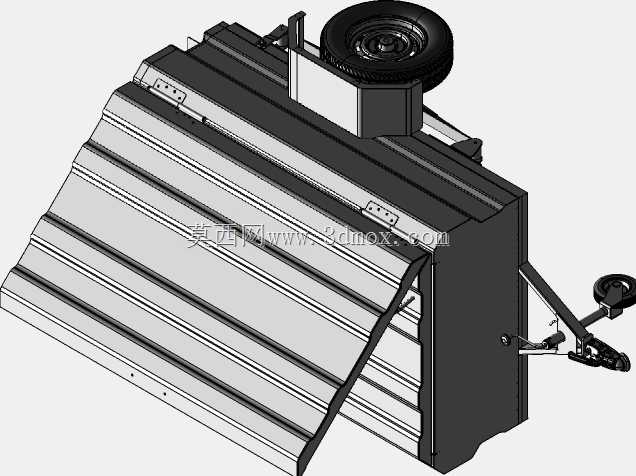

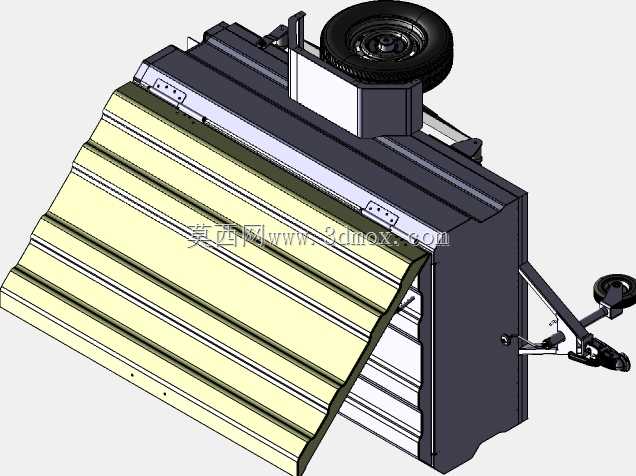

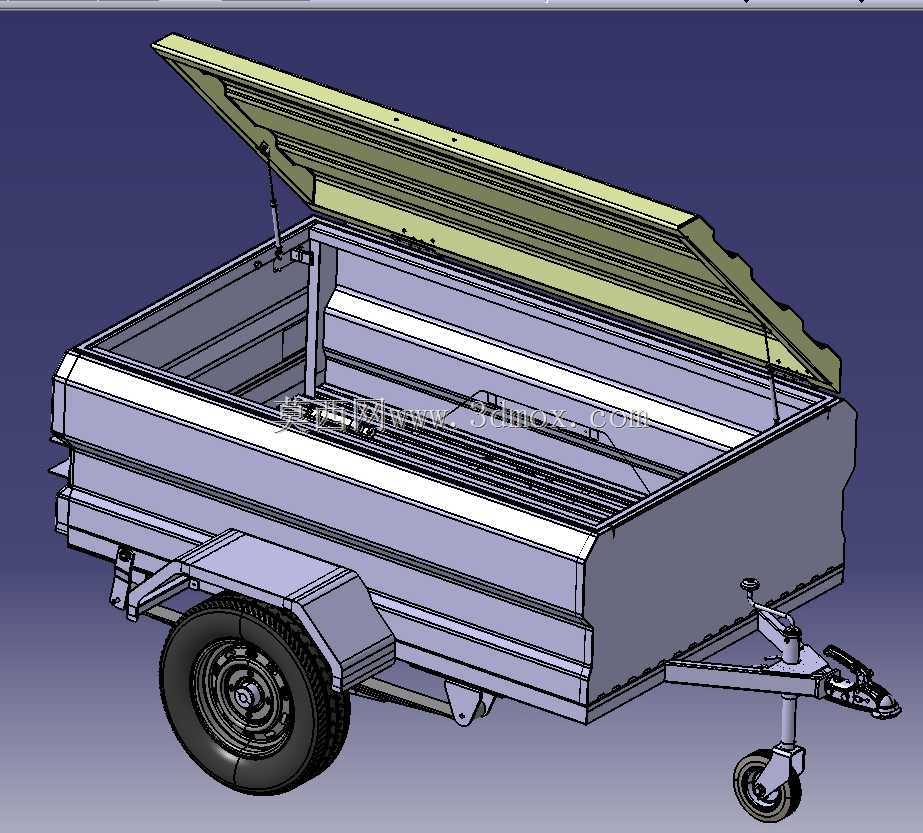

　　货箱部分采用带加强筋的封闭厢体思路，顶板和侧板通过折线压筋提高薄板刚性，减少大面积板材在满载时的鼓胀和颤动。箱盖侧部设置拉手，便于人员从侧面开启取放物品；厢体下沿与底盘框架连接，载荷不直接落在外板上，而是通过边梁、横梁和支承件传递到车轴区域。对于需要防雨、防尘或固定零散工具的使用场景，封闭厢体比敞开式平板更能降低捆扎和遮盖工作量。

　　行走系统采用单轴布置，单侧大直径轮胎承担主要承载，轮辋、轮胎、轮毂和板簧支承位置均有明确装配层次。单轴结构的优势在于转向跟随简单、制造成本低、日常维护点少，适合轻型拖挂任务；设计时需要重点核对轮胎与轮罩、厢体侧板之间的横向间隙，以及悬架压缩时轮胎上方的避让空间。轮罩外形随轮胎运动包络向外扩展，既阻挡泥水甩入箱体侧面，也为后期加装挡泥板或反光标识保留安装面。

　　前端牵引架以三角形桁架形式向主车连接点收拢，纵梁从底盘前部延伸至耦合器，受力路径清晰。牵引架中部设置手摇千斤顶和导向小轮，脱挂状态下可支撑车头高度，移动停放时也能通过小轮调整位置。牵引连接头、安全链安装位、手轮调节结构和支撑腿回转关系均在模型中体现，结构工程师可据此复核牵引点高度与主车挂钩的匹配范围。

　　底盘下方布置横梁、支脚和附件安装座，箱体宽度、轮距、牵引架长度共同决定整车通过性。布置时不能只看静态整车姿态，还要考虑倒车时牵引架折角、坡道起步时前端下探、满载后悬架下沉以及侧向倾斜时轮胎与轮罩的边界。该模型可作为轻型拖挂车方案校核、钣金箱体细化、轮区空间检查和骑行后勤装备改装的结构参考。
