自行车车架转动限位止转结构设计

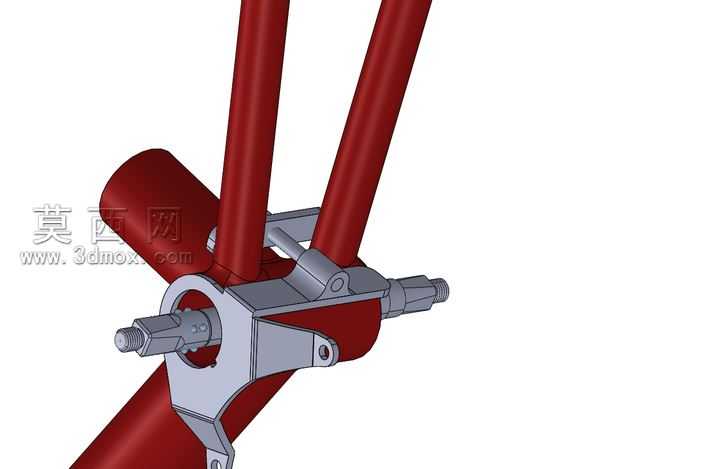

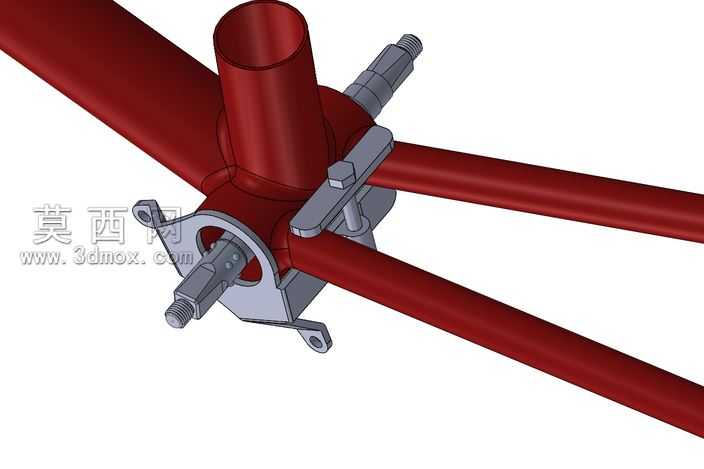

本作品为自行车车架配套的转动限位止转结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证结构装配逻辑的合理性，对管材夹持部位、铰接转轴、调节端头的配合公差做了合理预留，确保各部件装配后无干涉、运动行程符合设计预期。渲染阶段采用哑光金属材质表现金属构件的质感，对夹持件的金属切削面做了细微的磨砂纹理处理，还原机加工零件的真实表面状态，红色车架管材采用半光泽烤漆材质，通过光影调整突出管材的圆柱曲面形态，整体渲染效果清晰展现结构的装配关系与部件形态。结构设计上，采用分体式抱箍结构实现对红色圆管车架的抱紧固定，抱箍两侧设置带铰接孔的连接耳，通过销轴与上方的限位摆臂实现转动连接，摆臂同时与两根斜向布置的车架管材做固定衔接，两侧伸出的带螺纹调节端头可通过配套螺母调整止转的行程阈值，限制车架相关部件的过度转动，避免部件转动超程造成的结构磕碰或损坏。设计思路上优先考虑结构的改装适配性，抱箍的内孔尺寸匹配常规自行车圆管车架的管径规格，无需对原有车架做破坏性改动即可完成加装，整体结构没有冗余的装饰性部件，所有造型均服务于功能实现，铰接部位的间隙做了合理控制，既保证转动的顺畅度，又避免间隙过大造成的旷量问题，螺纹调节部位预留了足够的调节行程，可根据实际使用需求调整止转的触发角度，适配不同使用场景下的限位需求。建模过程中对所有棱角做了微小的倒角处理，既还原真实机加工零件的工艺特征，也避免尖锐棱角带来的安全隐患，各部件的壁厚设置符合五金冲压与机加工的工艺要求，可直接用于后续的样件打样与实际测试。
