可调式V型钣金折弯工装结构设计

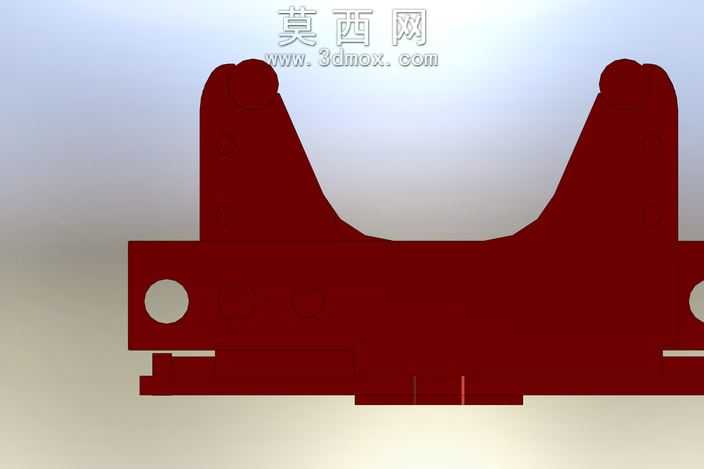

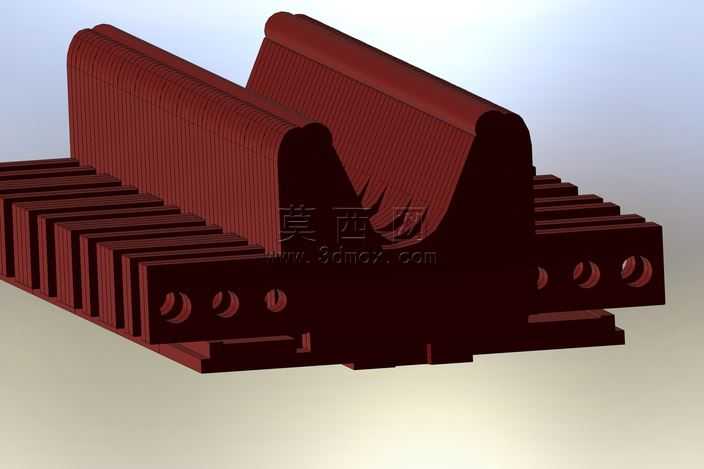

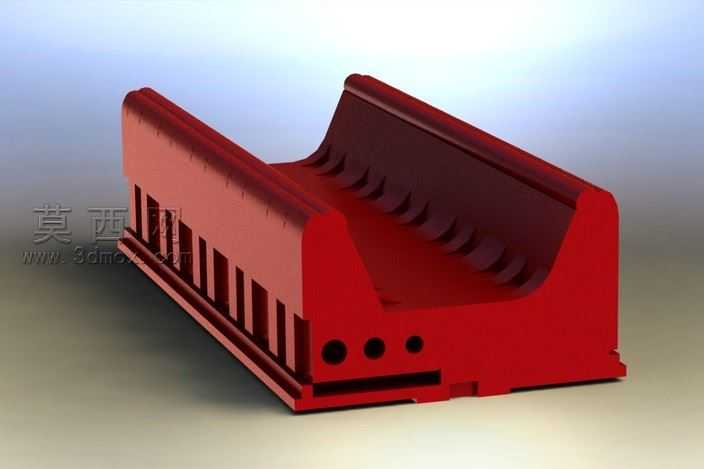

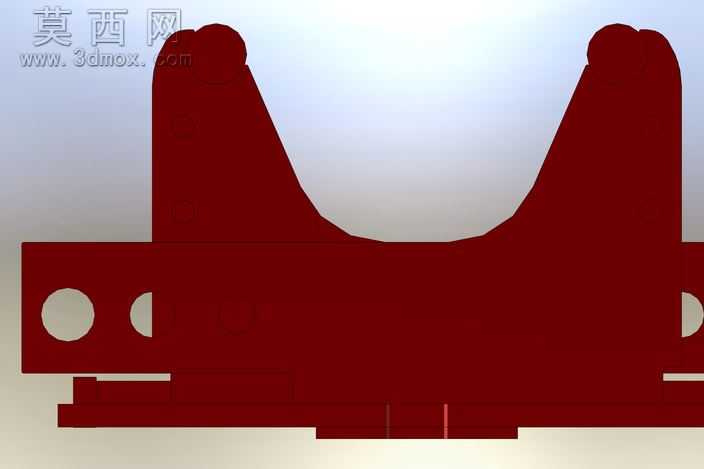

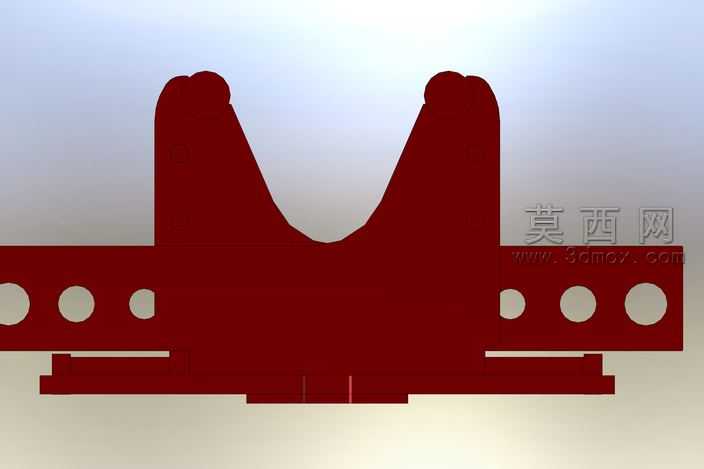

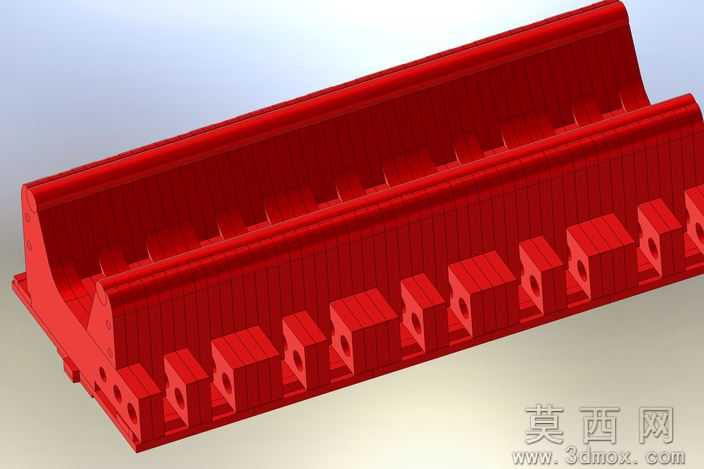

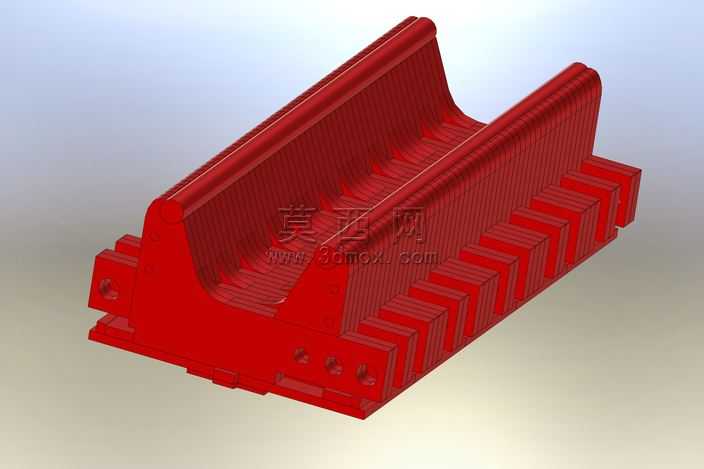

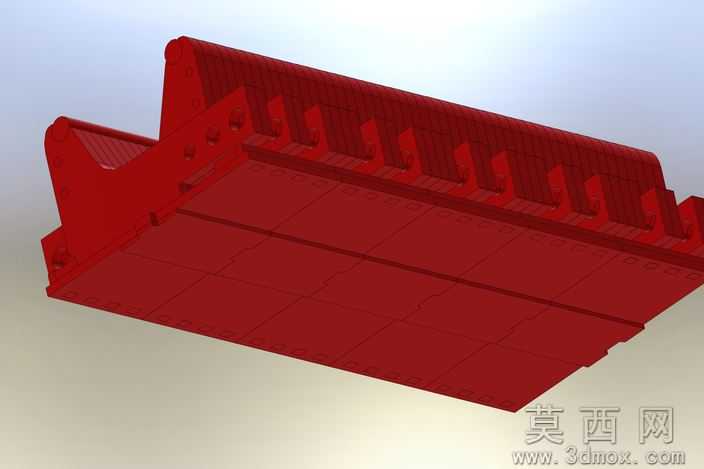

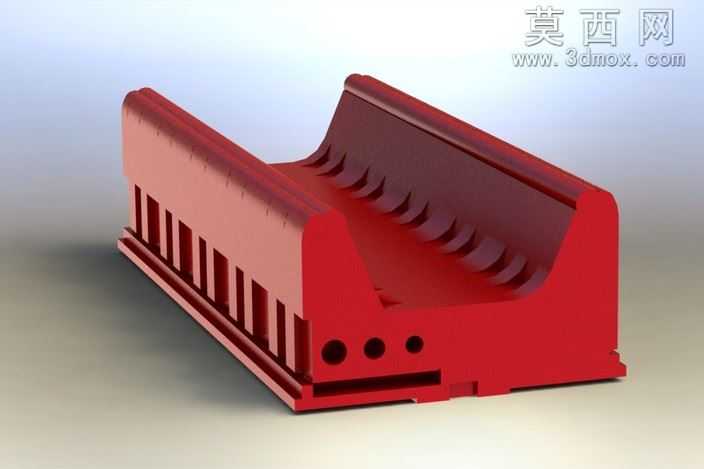

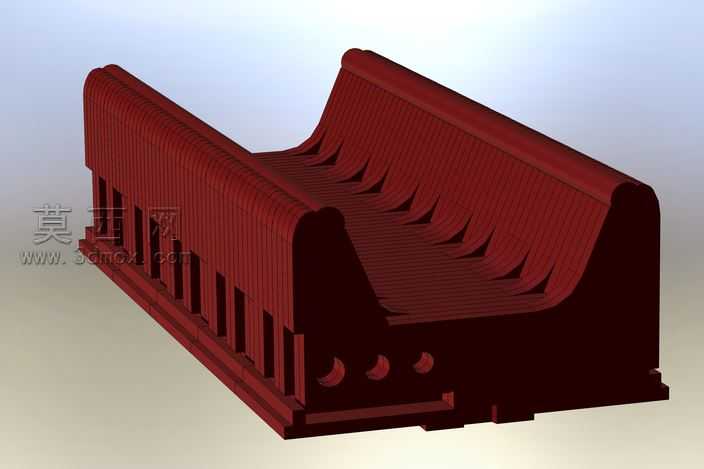

本作品为可调式V型折弯工装的三维建模设计，整体采用SolidWorks完成全参数化建模，通过渲染呈现出金属工装的厚重质感，模型表面还原了实际加工后的哑光金属材质特性，结构细节完整还原了工装的实际功能设计。该工装的核心设计思路是实现折弯角度的灵活调节，可通过在模具垫片槽内放置不同厚度的垫片，实现3.6°到8°的开口角度调节，适配不同折弯角度的钣金加工需求，无需更换整套模具即可完成多规格折弯作业，大幅提升小批量多规格钣金加工的生产效率，减少换模耗时与模具储备成本。模型结构上，V型工作面设计有连续的定位卡槽，可在折弯过程中对钣金件进行精准限位，避免板材偏移导致的折弯尺寸误差；工装侧面设置有三个定位销孔，用于将工装快速固定在折弯设备的工作台面上，保证加工过程中的结构稳定性；工装底部设计有定位凸台，可与设备工作台的T型槽快速对位，安装便捷无需反复校准。工装的非工作侧设计有等距分布的加强筋结构，在保证整体结构强度、承受折弯大吨位压力不变形的前提下，尽可能减轻工装自身重量，方便操作人员进行搬运与安装调试。建模过程中对所有配合面进行了公差预留设计，保证垫片更换时的插拔顺畅，同时V型工作面的棱边做了微小倒角处理，避免折弯过程中刮伤钣金件表面，提升成品工件的外观质量。该工装主要适配3/8规格的A36钢板切割下料作业，可完成3/8英寸到1英寸厚度板材的折弯加工，整体结构经过受力仿真验证，在额定折弯压力下无明显形变，使用寿命满足批量生产需求，是小型钣金加工场景下的实用型工装设计。
