成套球头内六角扳手组结构造型

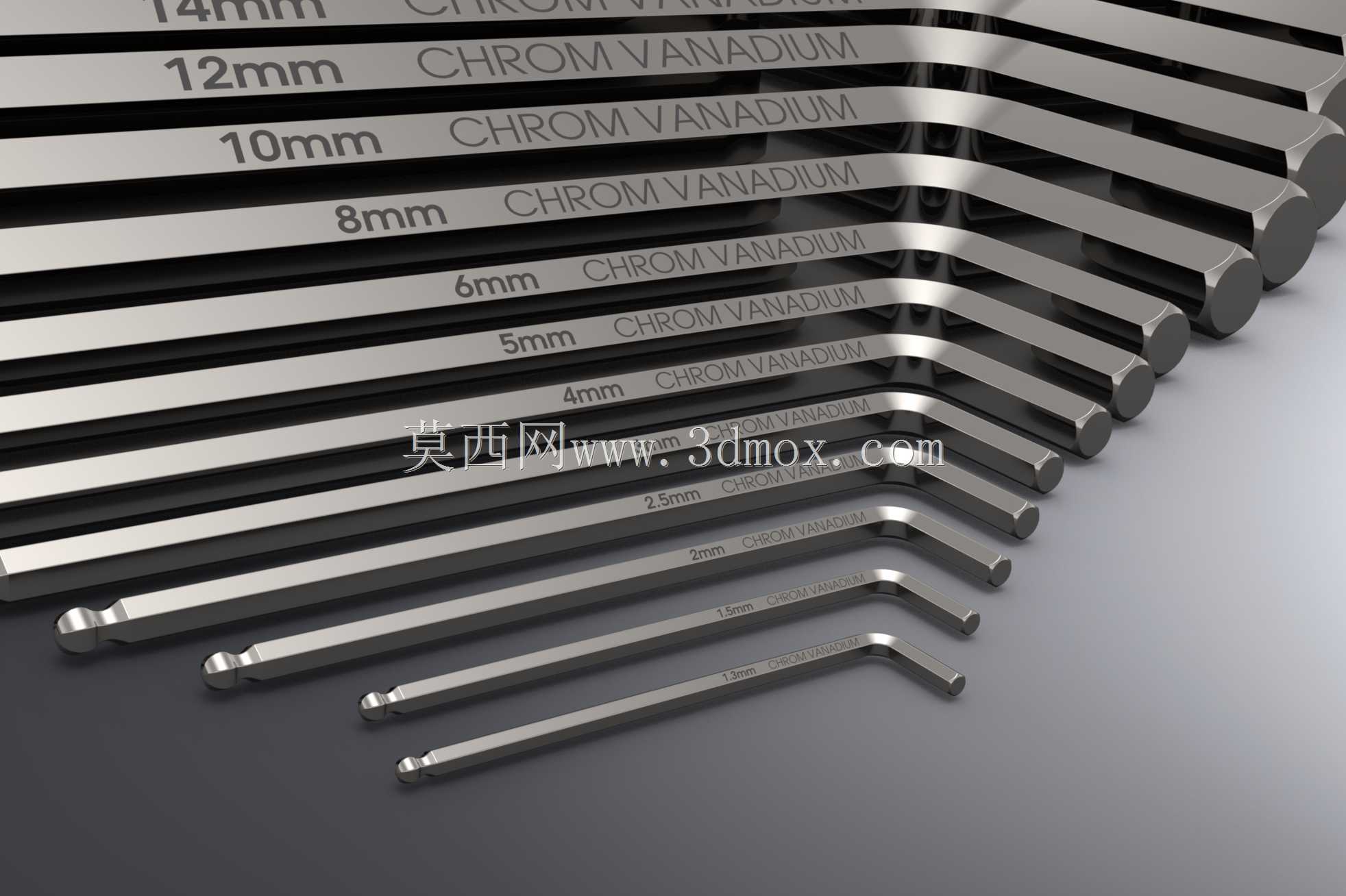

　　这套扳手组面向设备装配、机床维护、工装夹具调试以及模具检修等常见现场作业，核心作用是在受限空间内完成内六角螺钉的拧紧与松开。组内规格覆盖从小号精密螺钉到大号承力紧固件的常用范围，杆件按尺寸递增排列，短臂提供较大扭矩输入，长臂则用于深孔、沉孔或遮挡位置的连续旋转。球头端部允许扳手轴线与螺钉轴线存在一定偏角，在无法垂直插入的箱体侧壁、交错管路附近或装配余量很小的工位上，能够先以斜向方式快速旋入，再在最终紧固阶段切换为平直受力，兼顾效率与扭矩传递稳定性。

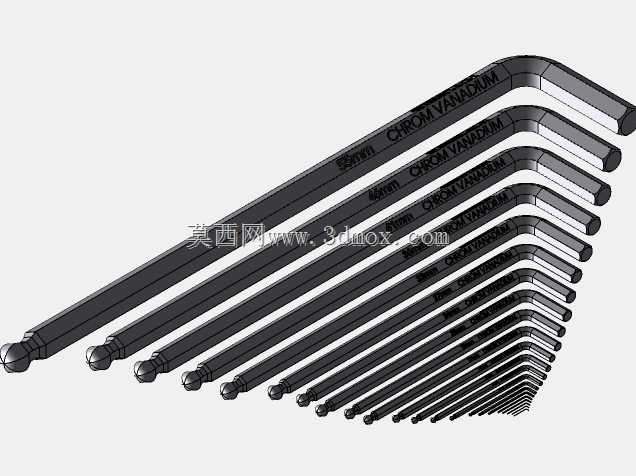

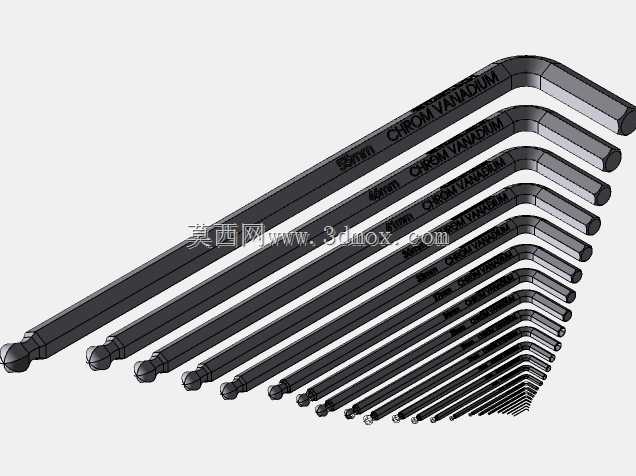

　　从结构思路看，每支扳手采用L形一体弯折构型，截面为正六边形，端部与螺钉内六方孔形成多面接触。建模时需要重点控制六方对边尺寸、端部倒角、球头过渡半径以及弯折处圆角，这些特征直接决定插入顺畅度、接触面积和应力集中水平。长杆与短杆的长度并非随意设定，小规格杆件相对细长，便于进入深孔并利用杆长放大力矩；大规格杆件截面更粗、转折区域更厚实，以承受较高锁紧扭矩，避免在高载荷下出现张口或塑性变形。

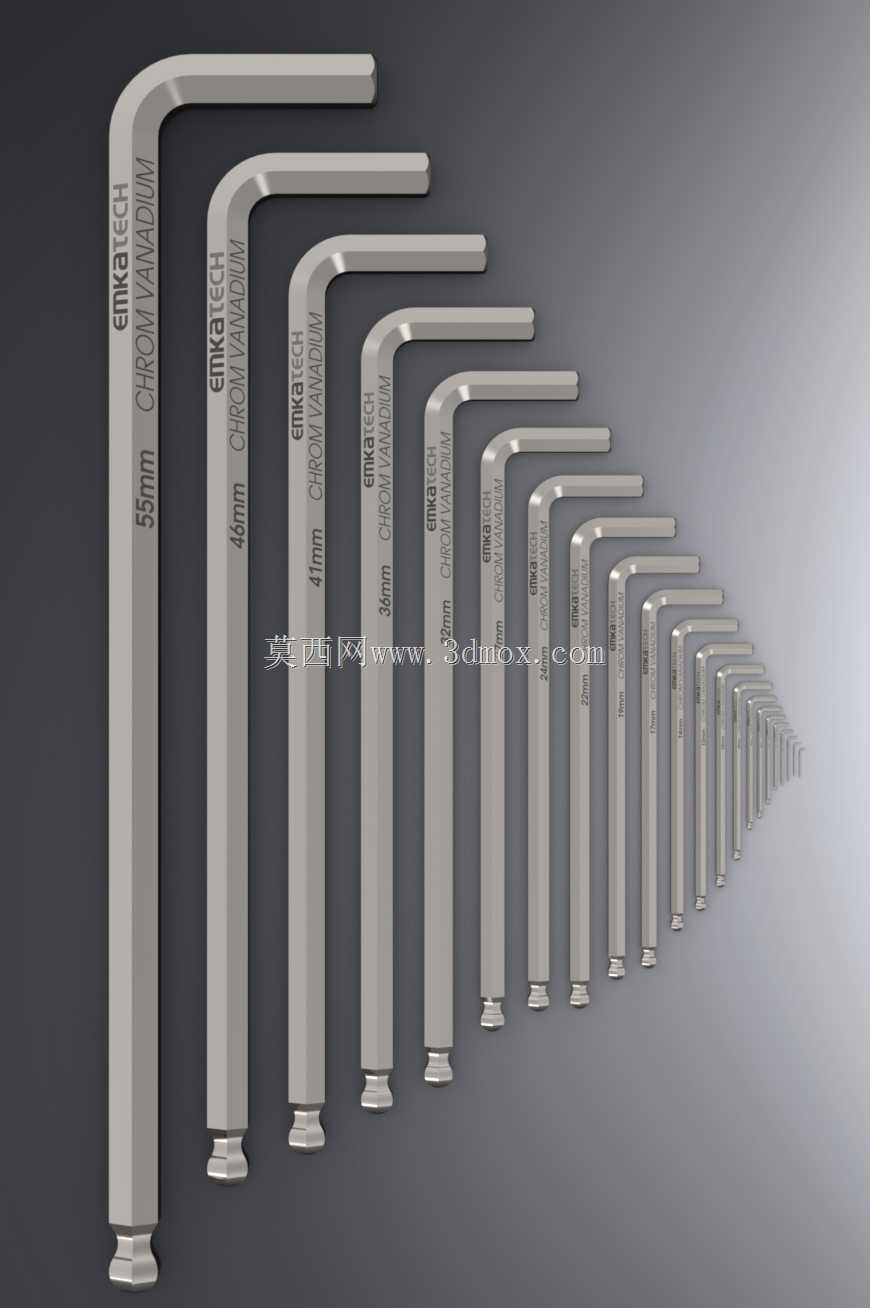

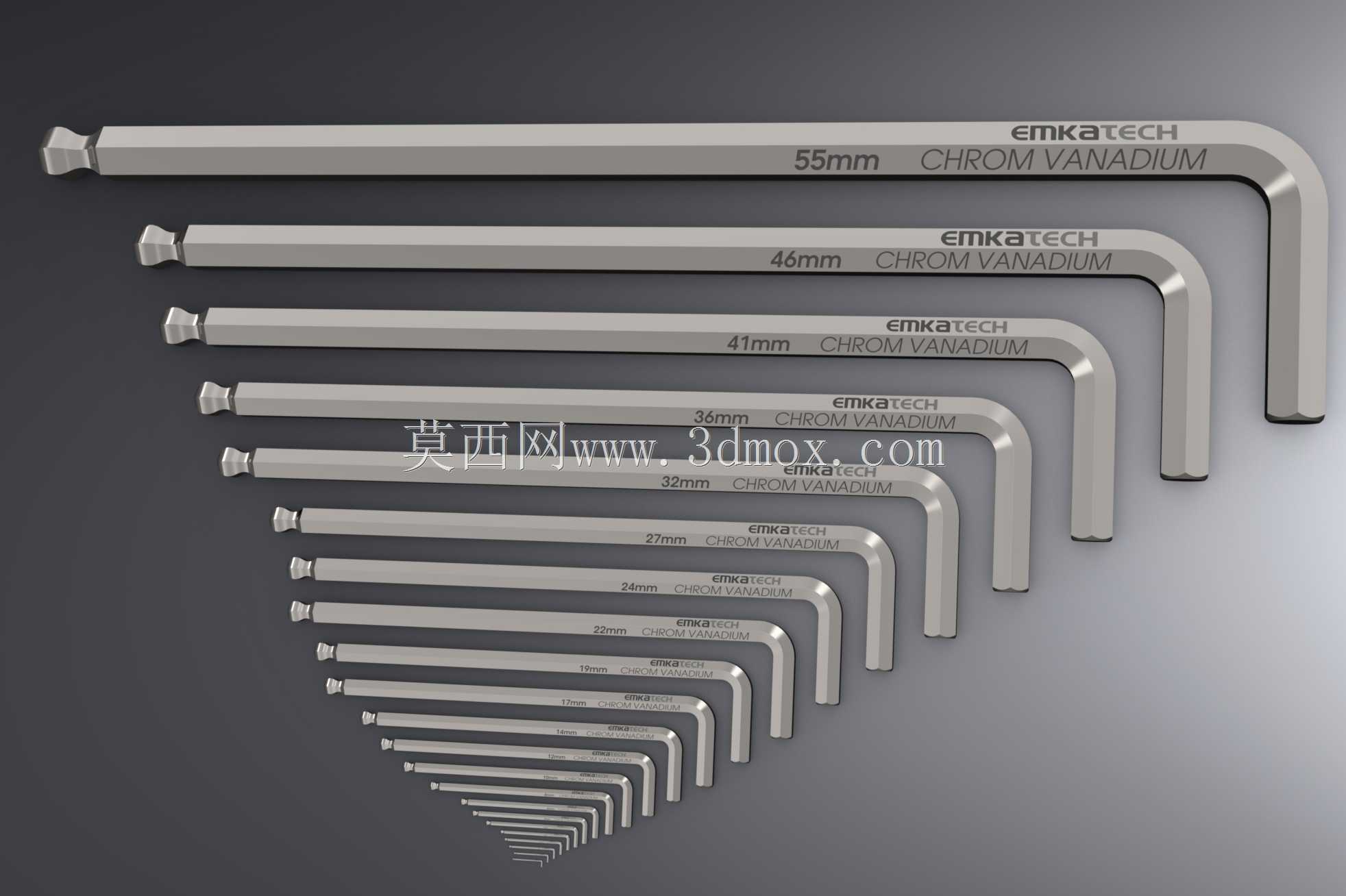

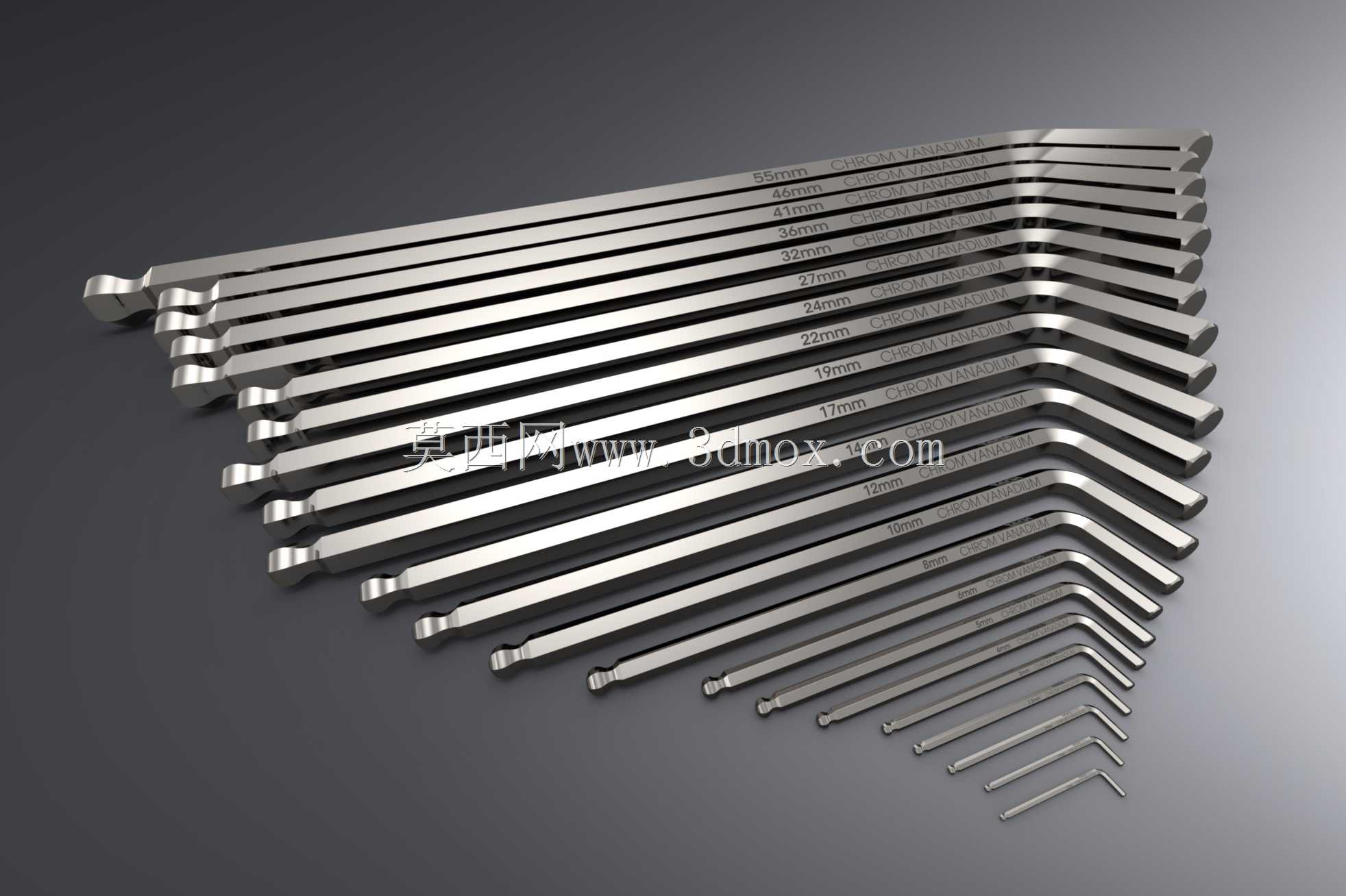

　　外形边界方面，整组扳手可按阶梯式排布收纳，相邻杆件依靠长度差和弯折方向形成清晰取放间距。单支工具的占用空间主要由长臂长度、短臂长度和弯折半径构成，在虚拟装配场景中可用于维修工具包、工位挂架、工具箱内衬以及操作说明书的空间校核。球头端直径略小于杆体六方外接圆，末端设置导入锥面，使扳手能够在螺钉孔轻微偏心时自动找正；平直端则保留完整六方接触长度，适合最终大扭矩锁紧。

　　在实际设备维护中，内六角扳手常用于导轨压块、限位挡块、伺服电机安装座、夹具定位板、防护罩以及机床附件的紧固件操作。长臂端适合预紧和快速旋动，短臂端可在空间允许时作为主受力端；球头端不应用于超过额定范围的强力冲击或极端偏角加载，否则会降低接触面压承载能力。整套模型把杆件、球头、倒角、折弯和规格差异统一表达，既可用于手动工具产品展示，也可嵌入装配培训、维修工艺仿真和工具箱布局设计中，帮助工程人员在数字环境下判断工具可达性、操作姿态以及收纳边界。
