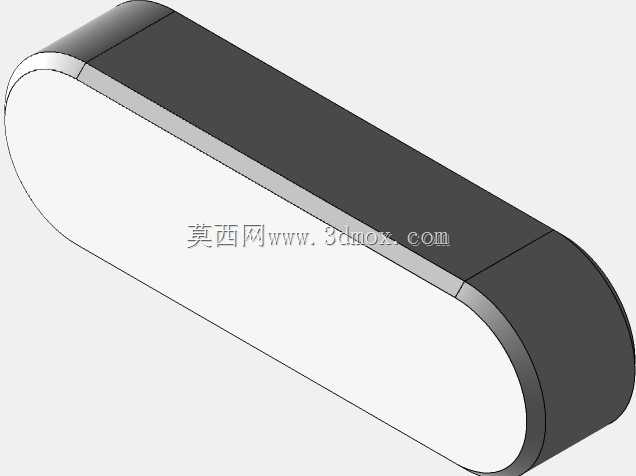

该从动辊组件主要用于带式或辊式输送设备的非驱动端,承担输送带绕向、承托、张紧和回转导向作用。现场布置时,辊体通常安装在输送机尾部或中间改向位置,两端通过轴承座与机架侧板连接,轴端固定后由滚筒外圈随输送带摩擦转动。相比驱动端,从动端不传递电机扭矩,设计重点落在旋转可靠性、径向承载、密封防护、拆装维护以及与机架安装边界的匹配上。

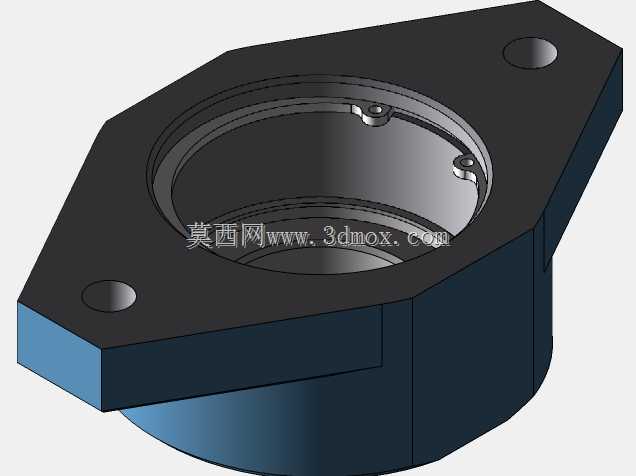

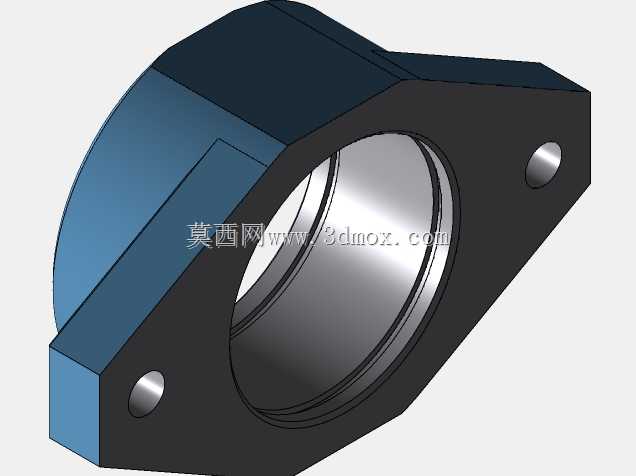

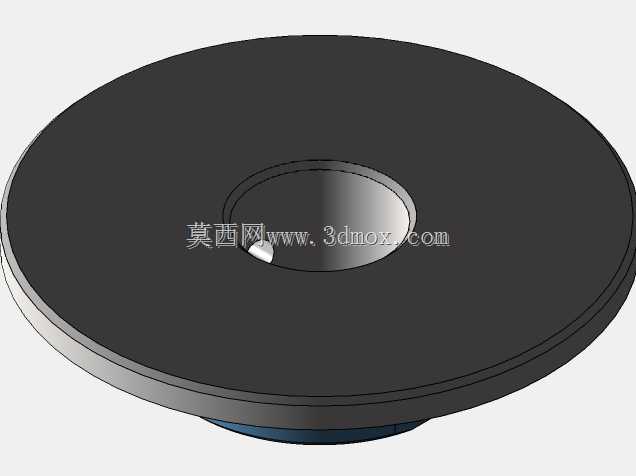

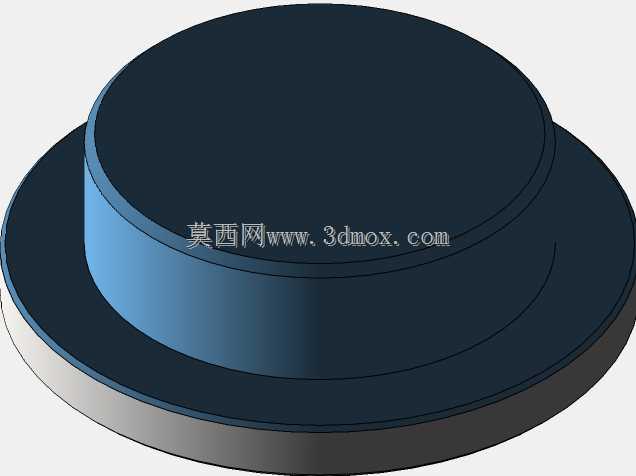

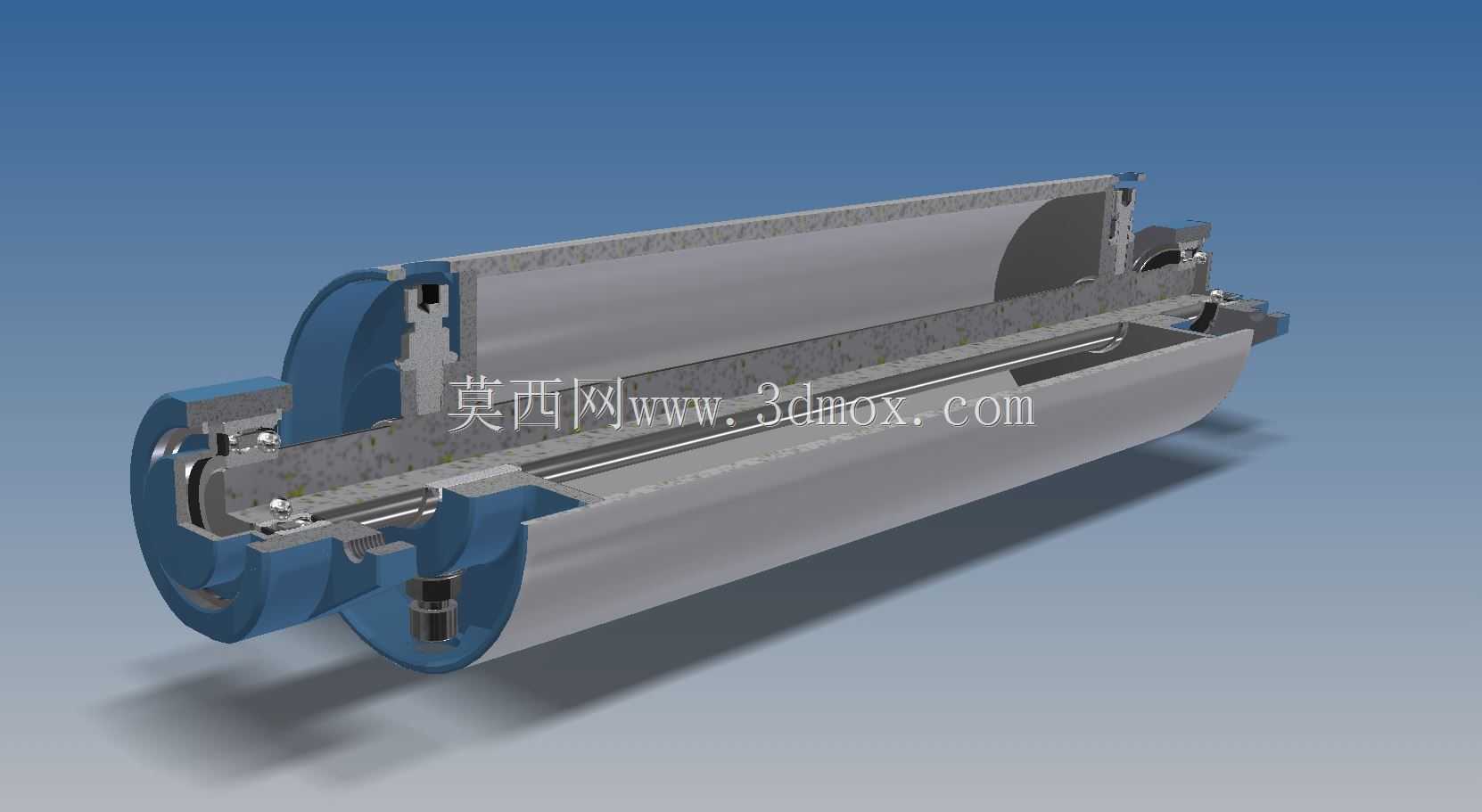

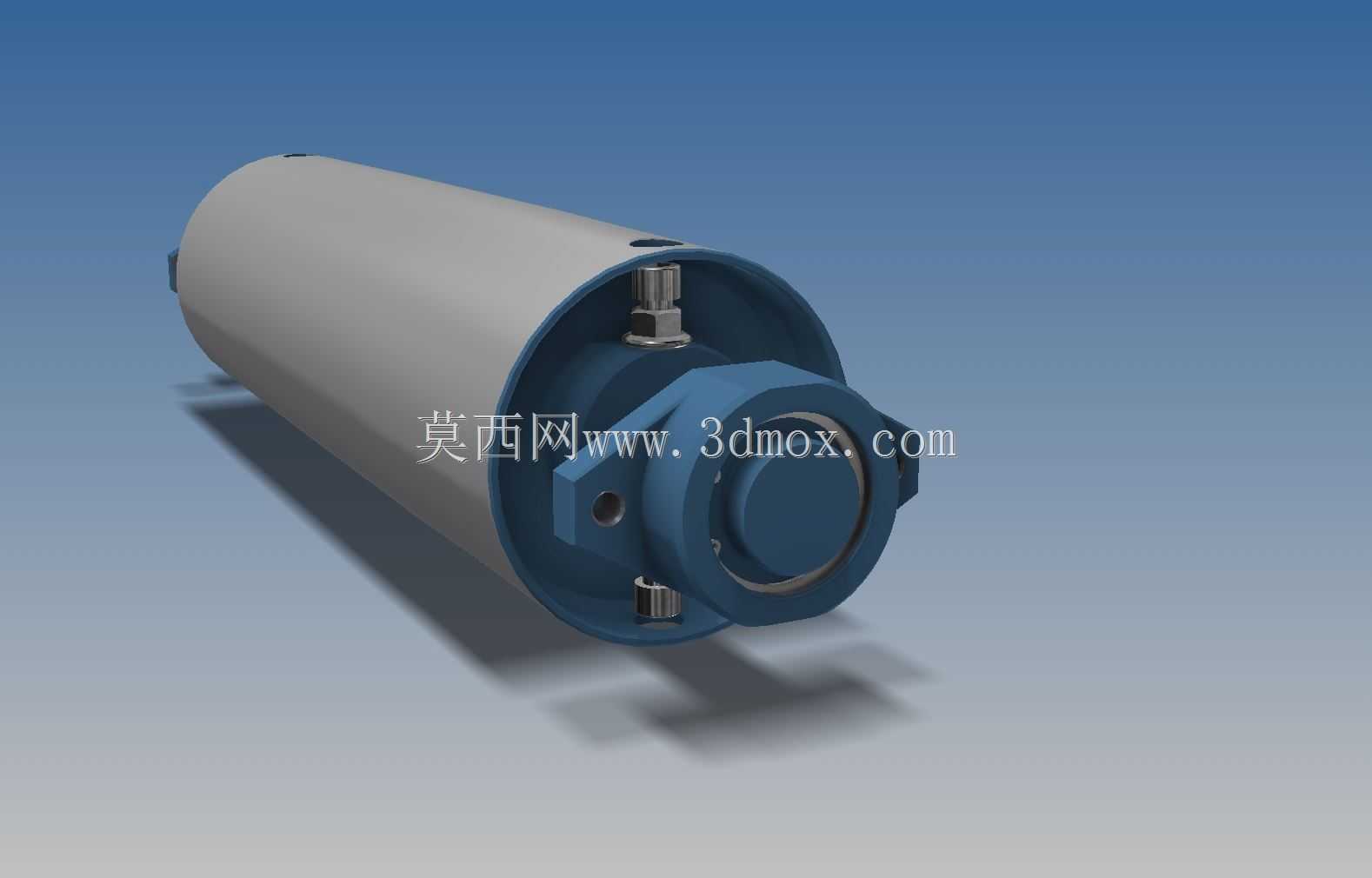

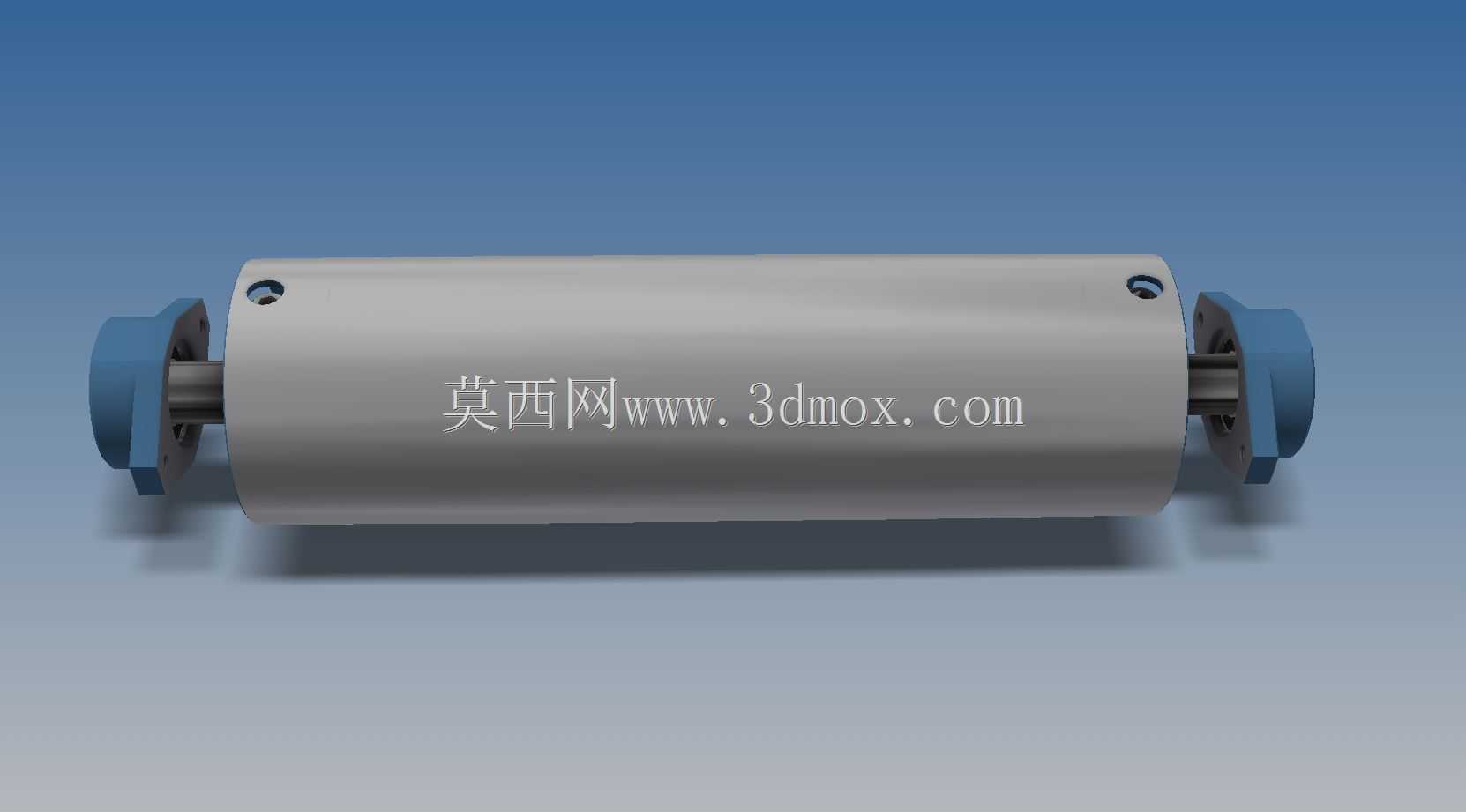

结构上,组件由圆柱形辊筒、端盖、轴承、轴承座、紧固件和轴系定位件组成。辊体外圆作为输送带的直接接触面,需保持足够的同轴度和表面连续性,避免局部跳动造成皮带跑偏、磨损加剧或物料输送不稳。端部轴承座采用法兰式安装思路,座体上预留螺栓孔,可直接贴合输送机侧板或支座;这种布置便于在设备总装时快速定位,也方便后期更换轴承或拆出辊体。端盖与座体之间形成轴承容纳腔,能够对轴承外圈进行限位,并配合内部台阶控制轴向窜动。

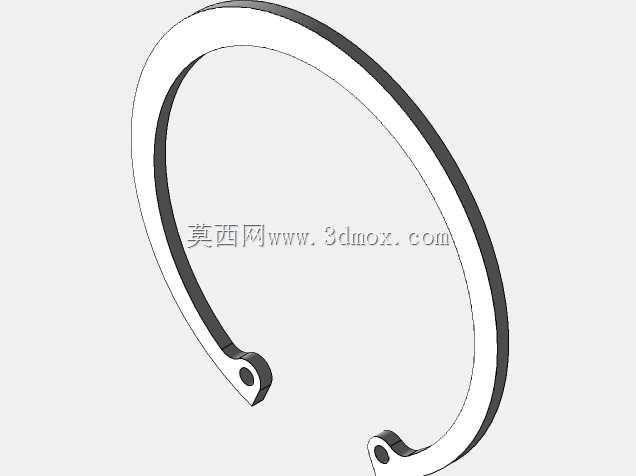

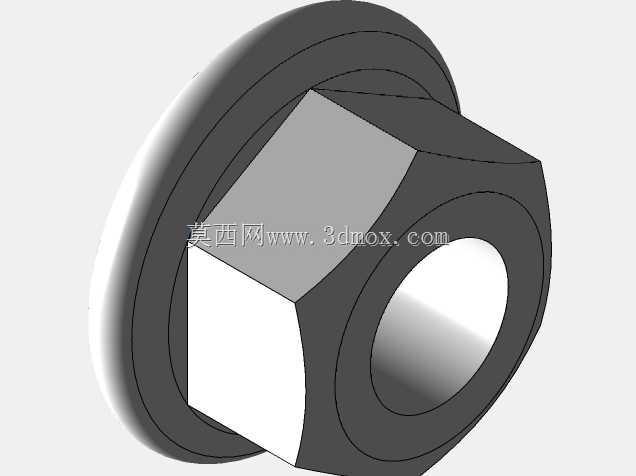

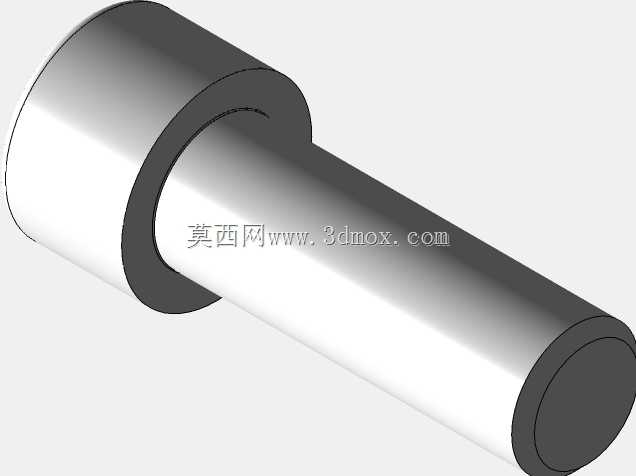

从受力角度看,从动辊在运行中主要承受输送带张力、物料重力以及皮带绕行产生的径向载荷。轴承选型和跨距布置需要兼顾辊筒长度、带宽、张紧力和满载工况。若用于散料、包装件或托盘输送,辊面中部会承受持续均布载荷,端部轴承则承受交变径向力;因此轴肩、套筒和端盖的限位关系必须明确,防止运行中出现外圈旋转、内圈松脱或轴向攒动。模型中端部紧固件的位置表达较清楚,维修时可按单侧拆卸顺序松开压盖,再抽出辊体,减少对整线机架的切割或焊接作业。
安装边界方面,设计人员需要重点核对三条尺寸链:其一是辊筒外径与输送带宽度、包角和清扫空间的关系;其二是两端轴承座法兰孔距、孔径与机架侧板开孔的一致性;其三是轴端伸出长度、锁紧位置与护罩、张紧机构之间的干涉关系。若该组件用于可张紧尾部,还应在机架侧预留滑动调节行程,使辊筒轴线能够相对驱动辊平行移动,从而调整皮带松紧和跑偏。装配时应先保证两端轴承座同轴,再紧固法兰螺栓,避免辊体受别劲影响而发热。

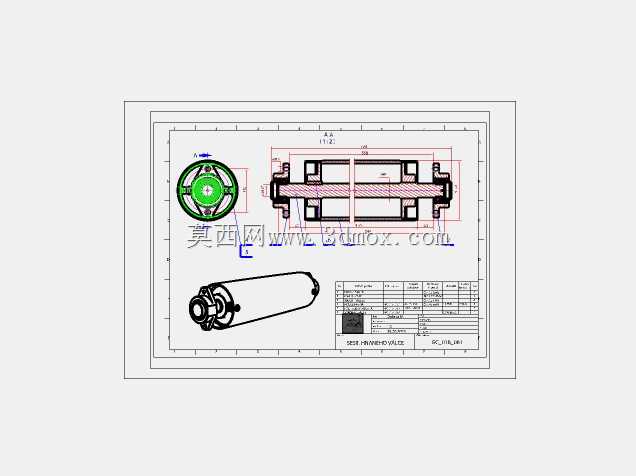

建模过程中,辊体适合采用回转体方式建立,端部座体、压盖和螺栓按实际装配关系分层表达。轴承位置不必只做外观示意,最好保留内径、外径、宽度和定位台阶,以便在工程图中检查配合关系。外形设计还应考虑输送带接头通过时的冲击,辊面边缘不宜形成尖锐台阶,端盖外径与辊体之间应保持平滑过渡。对于粉尘、潮湿或颗粒物料环境,端部可在现有结构基础上增加迷宫密封或油封,降低污染物进入轴承的概率。
在输送线方案阶段,这类从动辊组件既可作为标准尾部辊使用,也可根据带宽、载荷和张紧形式改型为改向辊、压带辊或托辊。结构设计时不应只关注单个零件外形,而要把皮带包角、机架开孔、轴承寿命、维护空间和张紧行程一并校核,才能保证设备长期连续运行。
