船用柴油机排气高温指针式测温表

　　这套测温表结构主要面向船舶动力舱内的柴油机排气工况搭建，在实船布置里，它通常装在排气歧管后的测温取压支管或者涡轮增压器前端排气道位置，用来持续监测缸内燃烧后排出废气的实时温度，轮机人员巡检时扫一眼表盘就能判断各缸负荷是否均匀、喷油正时有没有偏移、后燃是不是异常，也能在排气温度超阈值的时候及时发现气缸密封、喷油雾化或者冷却回路的故障隐患，避免长期超温烧坏排气阀、增压器蜗壳这些耐高温部件。

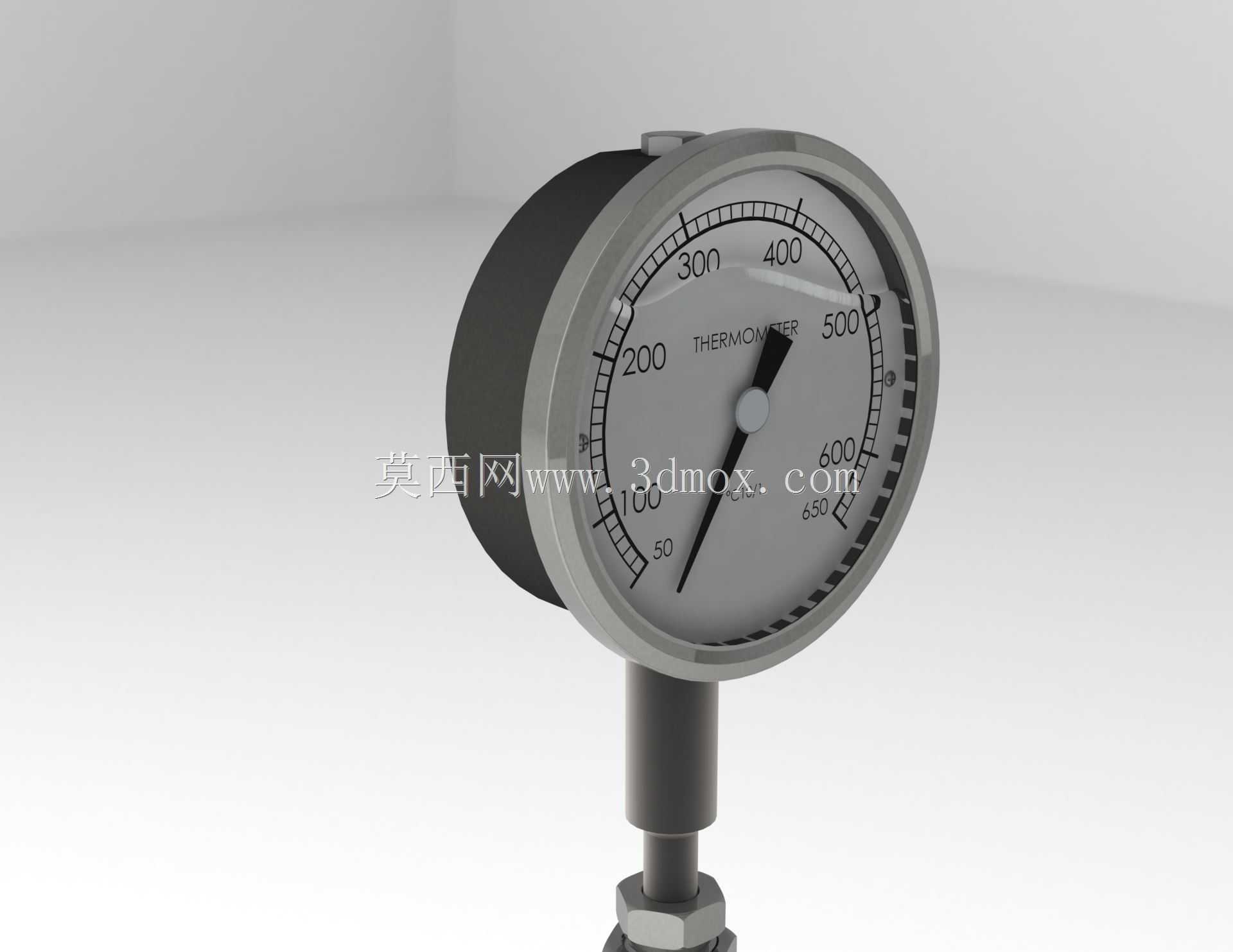

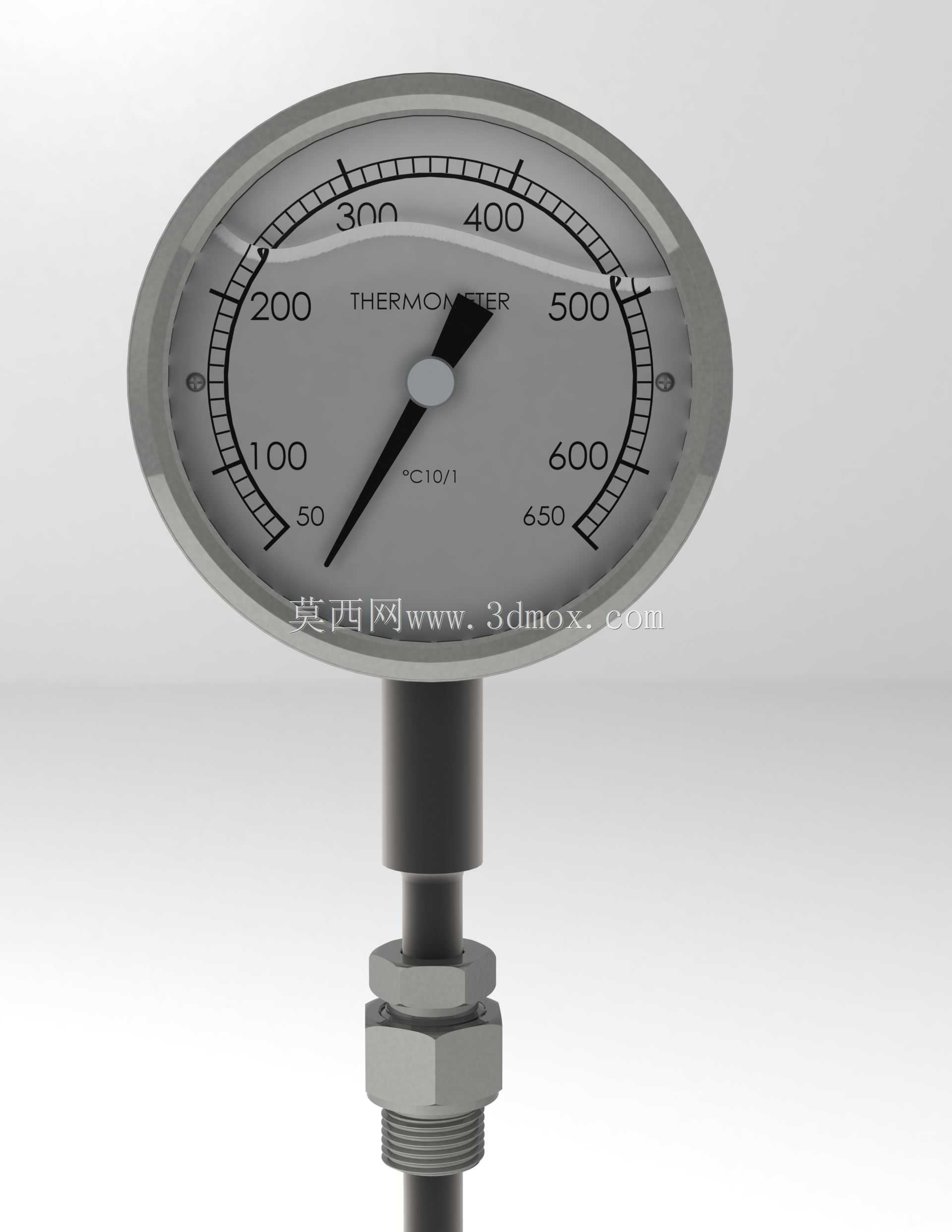

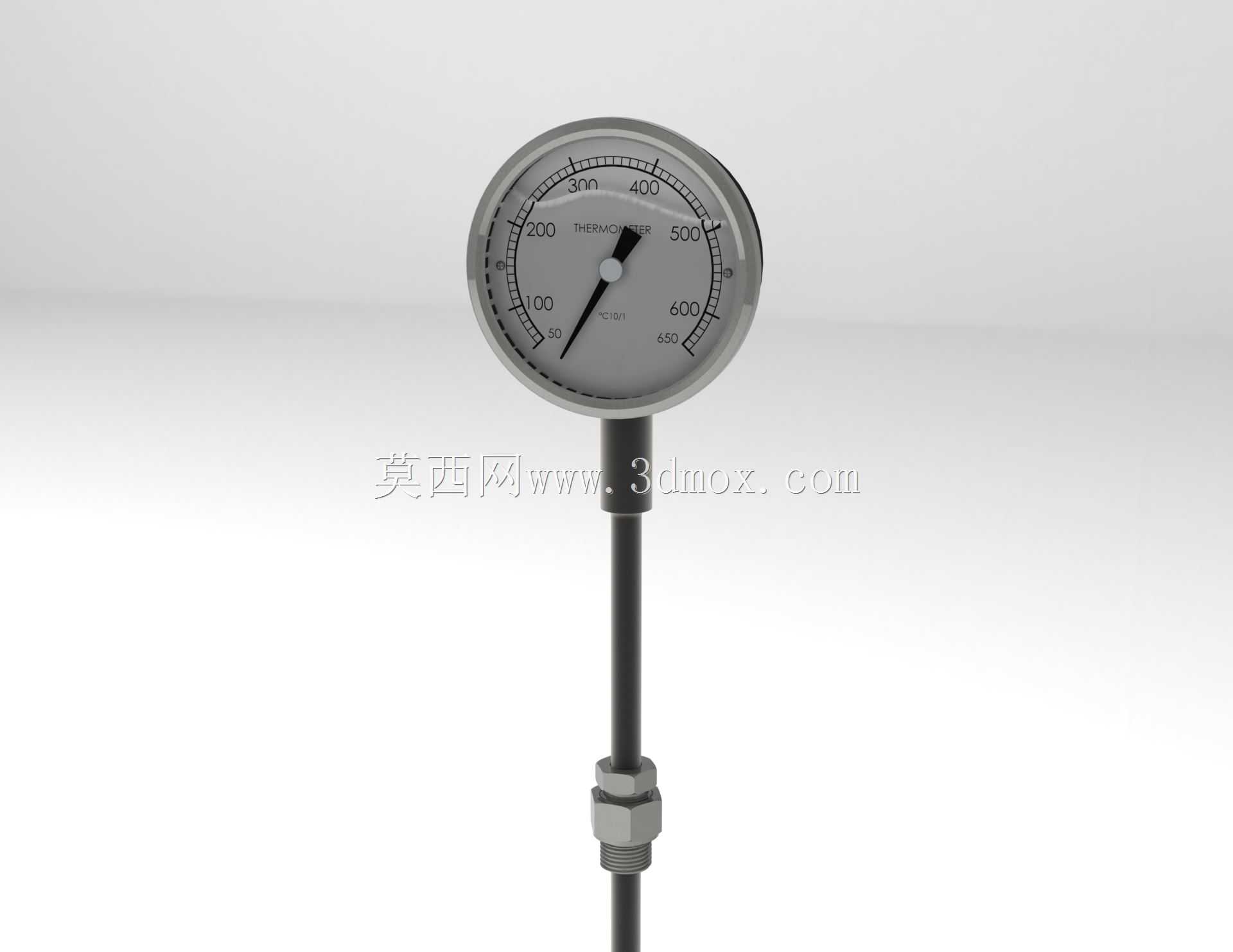

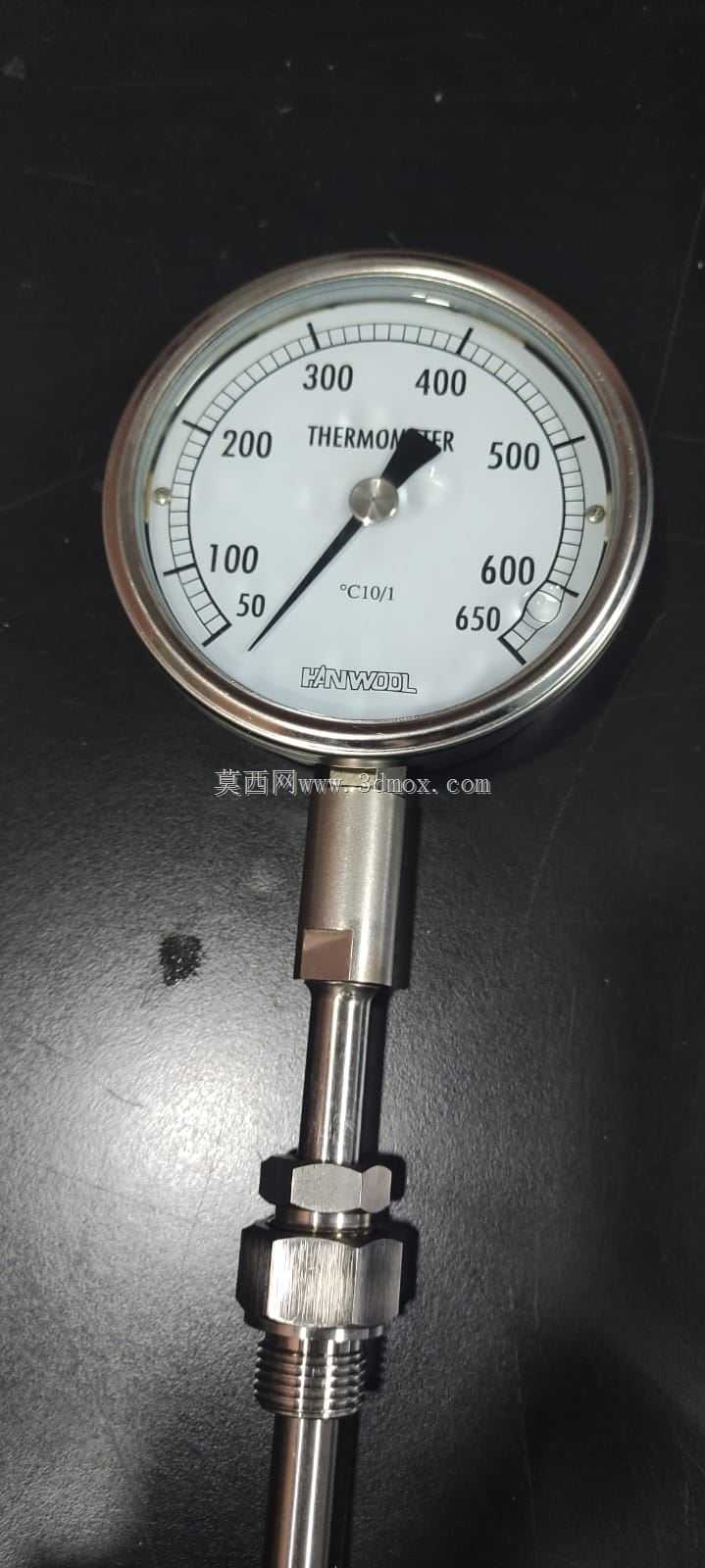

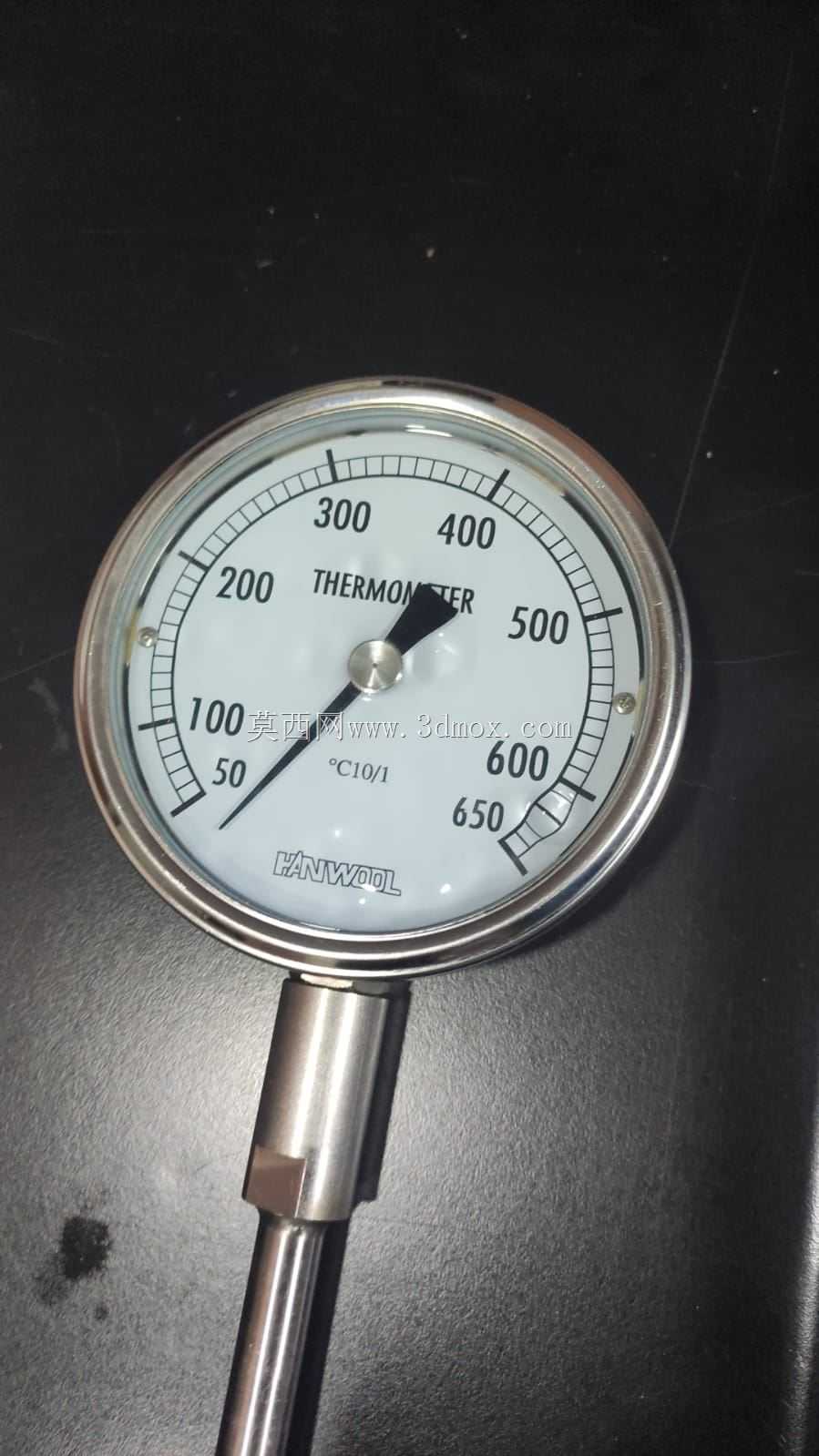

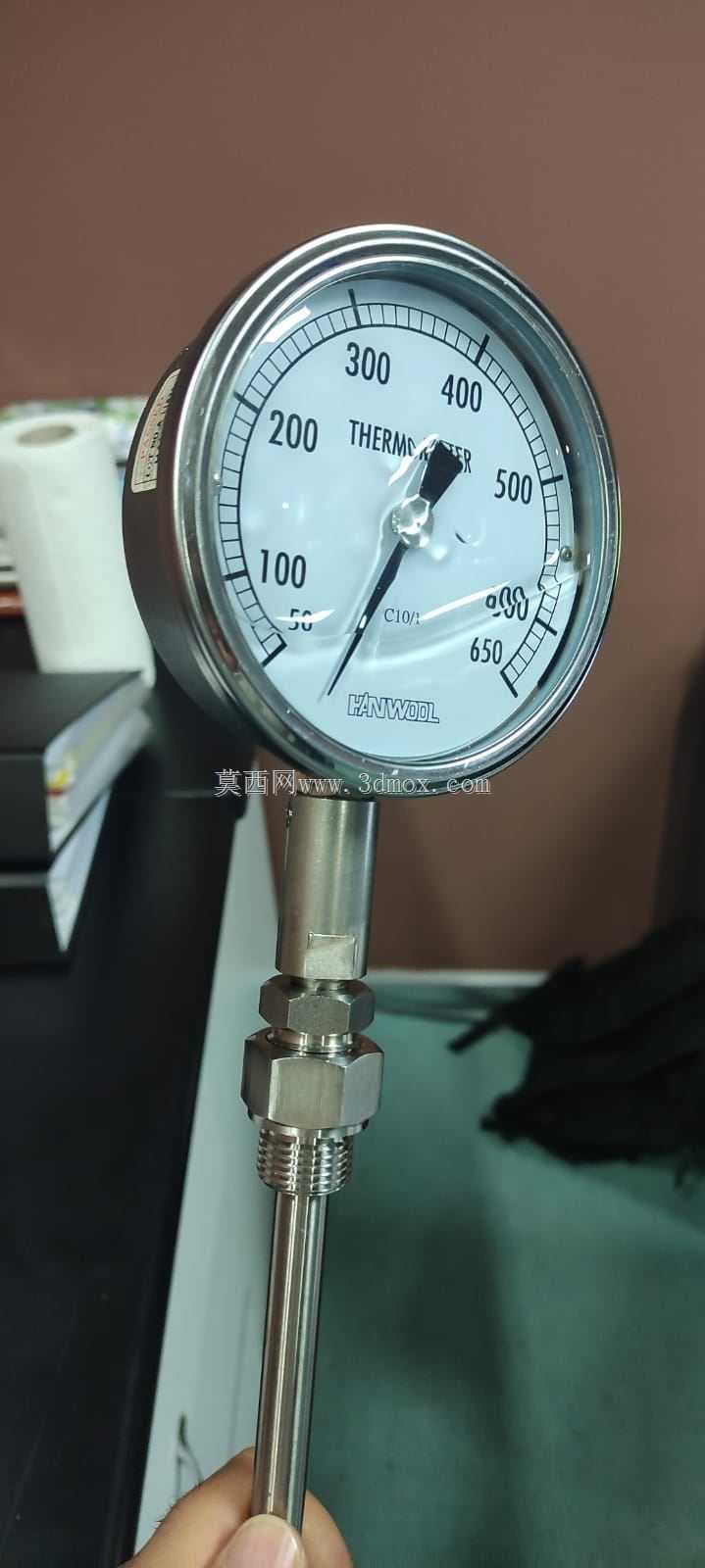

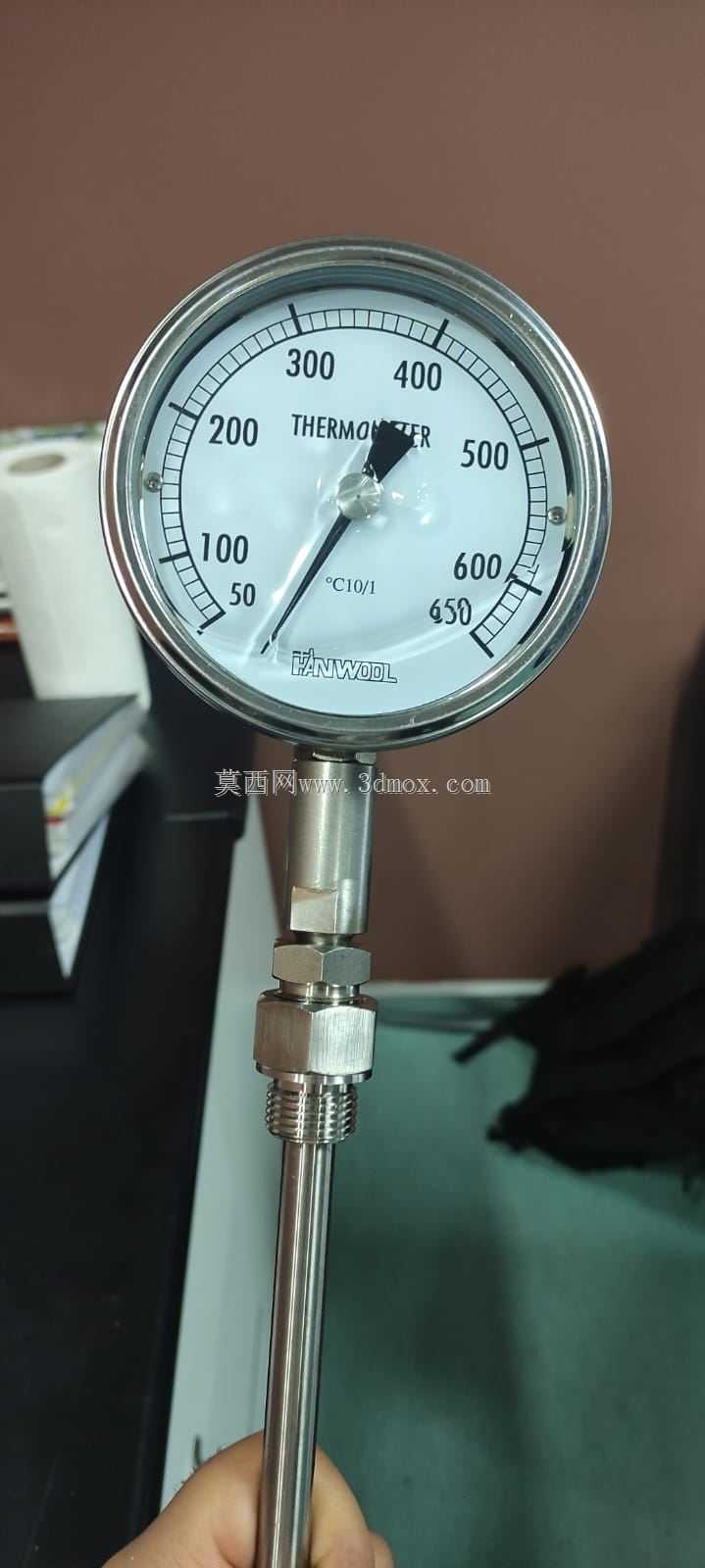

　　从结构拆分来看，整套模型分为表盘表头、连接立杆、安装固定接头三个核心部分：表头采用圆形径向表盘布局，外圈做了加厚金属包边，背面是封闭的黑色防护壳，既可以挡住机舱内飞溅的油污、水汽，也能阻隔周边设备的磕碰，表盘盘面印刻0到650摄氏度的双圈刻度，搭配黑色指针与红色超限警示标识，盘面中部标注测温属性，在机舱照明不足的环境下也能快速读值；下方连接立杆为细长圆柱结构，下端预留外螺纹安装接口，现场装配时直接拧入排气管道预设的测温套管内即可，不需要额外做复杂的支架焊接，立杆长度适配常规船用柴油机排气壁到表盘观测位的距离，既可以让感温端充分伸入排气气流核心区域，避开管壁附近低温区的测量误差，也能让表头抬升到管道外侧方便人员站立观测的高度，不会被周边管路、阀件遮挡视线。

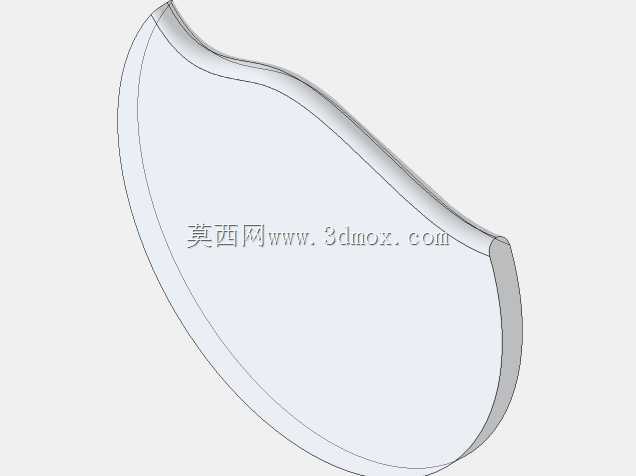

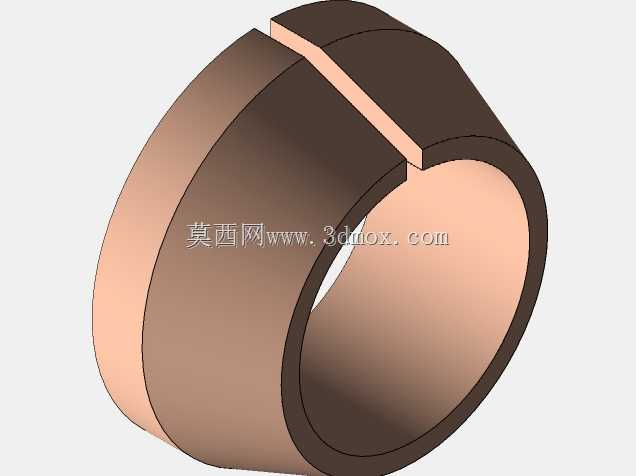

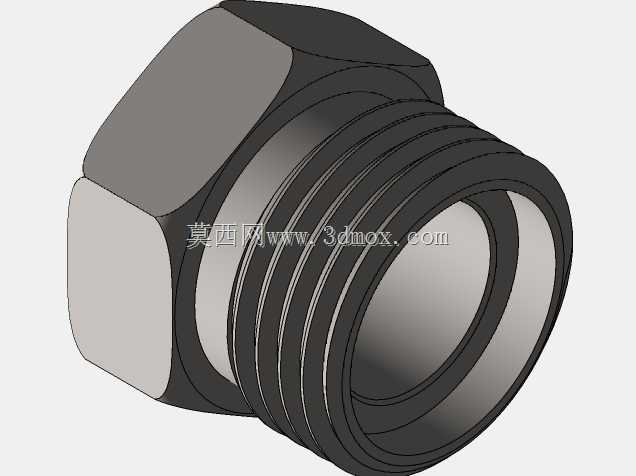

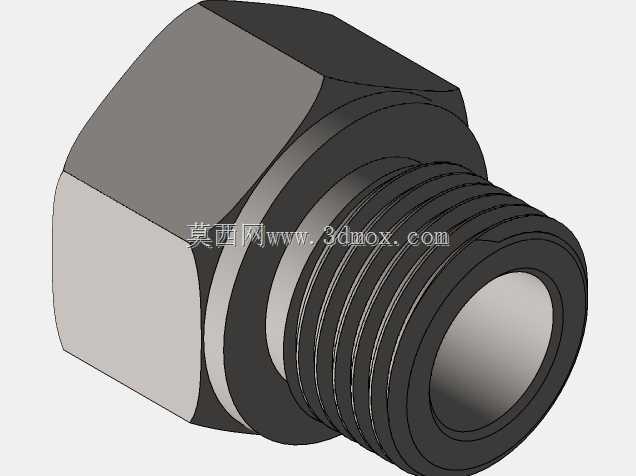

　　建模过程中优先还原了仪表的实际装配逻辑：表盘玻璃罩、刻度盘、指针、内部机芯支撑结构、表壳密封圈、底部连接螺纹都做了独立实体拆分，没有把不同装配部件合并成整体，后续做装配模拟或者工程导出时，可以直接拆分出零件出工程图，也能替换不同长度的立杆来适配不同管径的排气管道。外形边界上，表头直径控制在常规船用盘装仪表的通用尺寸区间，表壳厚度适配机舱密集排布的安装空间，立杆轴线与表盘盘面垂直，安装后表盘正面朝向巡检通道方向，不需要操作人员探身到高温管道旁边就能读值；安装螺纹采用船舶动力管路通用的管螺纹规格，和市面上主流的排气温度传感器安装座完全兼容，不需要二次改造管路。

　　这类指针式测温表相比数显仪表更适配船舶机舱的恶劣环境，抗振动、抗油污能力更强，不会因为供电波动出现数显跳变或者黑屏，在柴油机长期高负荷运行的振动工况下，指针阻尼结构可以稳住读数，不会因为管路振动出现指针频繁晃动的问题，不管是做新机配套设计、旧船仪表替换选型，还是机舱布置三维干涉校验，这套结构都能直接复用，在三维管线综合阶段可以提前核对表头和周边排气管、燃油管、走线槽的安全间距，避免现场安装时出现表盘被挡住、安装工具没有操作空间的问题。
